Ćwiczenie nr 44.

Temat: Pomiar mocy prądu zmiennego, jednofazowego watomierzem.

LITERATURA:

Jan Dyszyński „Laboratorium miernictwa elektrycznego” Wyd. WSI

Rzeszów 1970 .

M. Łapiński „Miernictwo elektryczne” Wyd. Naukowo-Techniczne.

1. Piekara „Elektryczność i magnetyzm” Wyd. PWN, W-wa 1970.

WYKONANIE ĆWICZENIA:

1. Pomiar mocy prądu zmiennego, jednofazowego watomierzem.

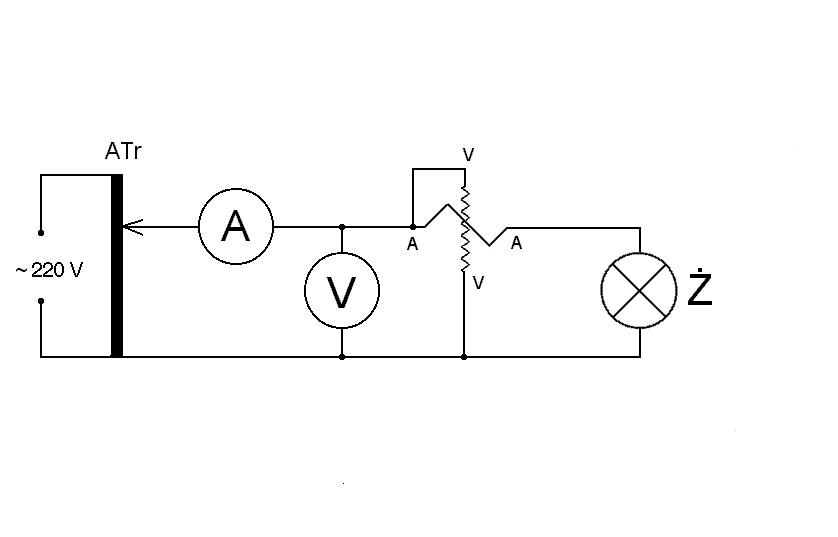

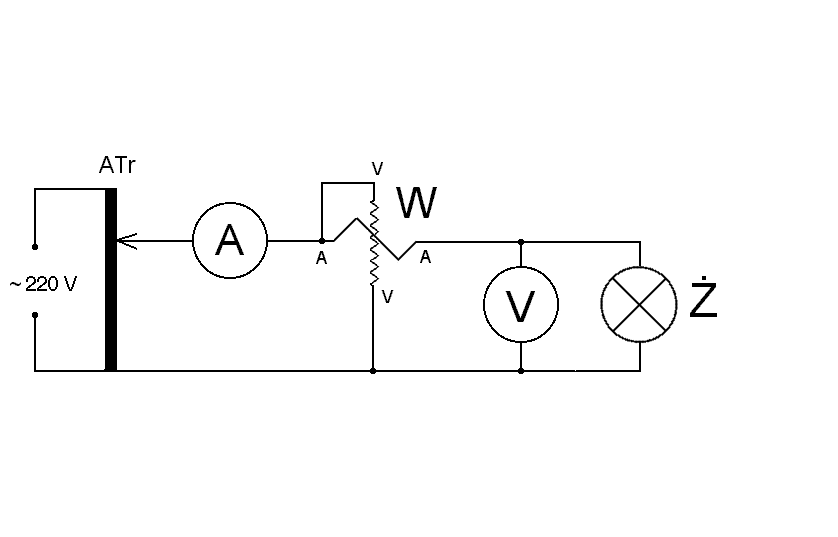

1. zmierzyć moc pobieraną przez żarówkę , przy różnych napięciach zasilania:

Przy pomiarach zwrócić uwagę na moc pobieraną przez watomierz (cewkę napięciową) i woltomierz. Moc tę można obliczyć ze wzoru:

, gdzie:

V₀ - skuteczna wartość napięcia na zaciskach odbiornika

R - opór cewki napięciowej watomierza

R_V - opór wewnętrzny woltomierza.

Obliczyć moc żarówki:

, gdzie: P_w oznacza moc wskazywaną przez watomierz

2. obliczyć współczynnik mocy odbiornika:

gdzie:
: przy czym

1. jest natężeniem prądu wskazywanym przez amperomierz.

3. wyniki pomiarów i obliczenia umieścić w tabelce:

V0 [V]	I [A]	Pw [W]	ΔP [W]	P0 [W]	V0 ^.I [V^.A]	cosφ	I0 [A]	V0I0 [V^.A]	cosφ0

R_V - podany na odwrocie miernika

R - 15 kΩ (na zakresie 100 V).

2. Pomiar energii prądu zmiennego jednofazowego licznikiem.

1.
   zmierzyć pobór energii przez żarówkę elektryczną przy napięciu zasilania V=220 V.

Zanotować początkowe wskazania licznika L_p.

Dokonać pomiaru poboru energii przez odbiornik w ciągu czasu t=45 minut.

Odczytać stan końcowy licznika L_k .

Lp [kWh]	Lk [kWh]	t [s]	V [V]	I [A]	Wl [kWh]	W= V^.I^.t [kWh]

Pobór energii: W_l=L_k-L_p .

Uwaga: Podczas łączenia i rozmontowywania obwodu, wtyczka autotransformatora powinna być wyłączona z gniazdka sieciowego.

---
