1. Ogólny podział maszy wirnikowych:

2. Równanie wirnika dla stopnia promieniowego I i II postać

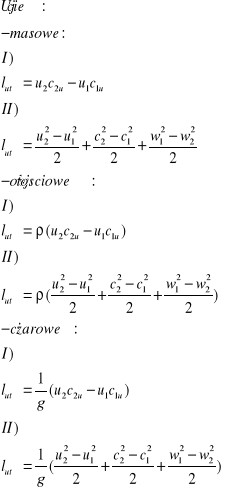

Napisz dwie postaci RWMK w 3-ech ujęciach

3. Rodzaje podstawowych charakterystyk wentylatora promieniowego przedstawić graficznie:

4. Punkt pracy wentylatora, optymalny punkt pracy- przedstawić graficznie.

Punkt pracy to punkt przecięcia się charakterystyki obrazującej chwilowe opory rurociągu z charakterystyką przepływową maszyny. Miejscem geometrycznym tak wyznaczonych punktów jest charakterystyka przepływowa. Punkt optymalny: odpowiada maksymalnej sprawności maszyny(zwany też punktem znamionowym)

Co to jest punkt pracy, optymalny punkt pracy i roboczy zakres charakterystyki?

Punkt pracy- punkt przecięcia się cha-ki wentylatora z cha-ką rurociągu.

Δp_wentylatora =Δp_rurociągu

Optymalny punkt pracy - punkt przecięcia się cha-ki wentylatora z cha-ką rurociągu dla którego wentylator posiada maksymalną sprawność.

Δp_{max wentylatora} =Δp_rurociągu

A-B - zakres roboczy charakterystyki wentylatora;

przyjmuje się że sprawność wentylatora na tej krzywej winna być: η > 0,75

C = Punkt optym. - punkt przecięcia się krzywej oporów sieci w punkcie pracy

wentylatora o max. Sprawności

5.Wzory na wielkości charakteryzujące pracę wentylatora: wydajność, gęstość powietrza wilgotnego, przyrost ciśnienia całkowitego, moc użyteczna, moc na wale, sprawność.

Wydajność wentylatora

Gęstość powietrza wilgotnego

przyrost ciśnienia całkowitego

moc użyteczna

moc na wale

sprawność

dla osiowego u1=u2

---
