LABORATORIUM METROLOGII I ROBOTYKI POMIAROWEJ

Ćw. nr 5 Wykonał : Piotr Bąba

gr. R37, zespół : 2

Temat: „POMIARY ODCHYŁEK POŁOŻENIA”

1. Cel ćwiczenia

Celem ćwiczenia było praktyczne poznanie metod pomiaru odchyłek położenia: równoległości, prostopadłości, współosiowości, symetrii, prze­cina­nia się osi. Nabycie umiejętności: a) eliminacji wpływu odchyłek kształtu na wyniki pomiaru odchyłek położenia, b) rozróżnienia pomiędzy odchyłkami położenia a odchyłkami złożonymi kształtu i położenia, c) szacowania niepewności pomiaru odchyłek położenia.

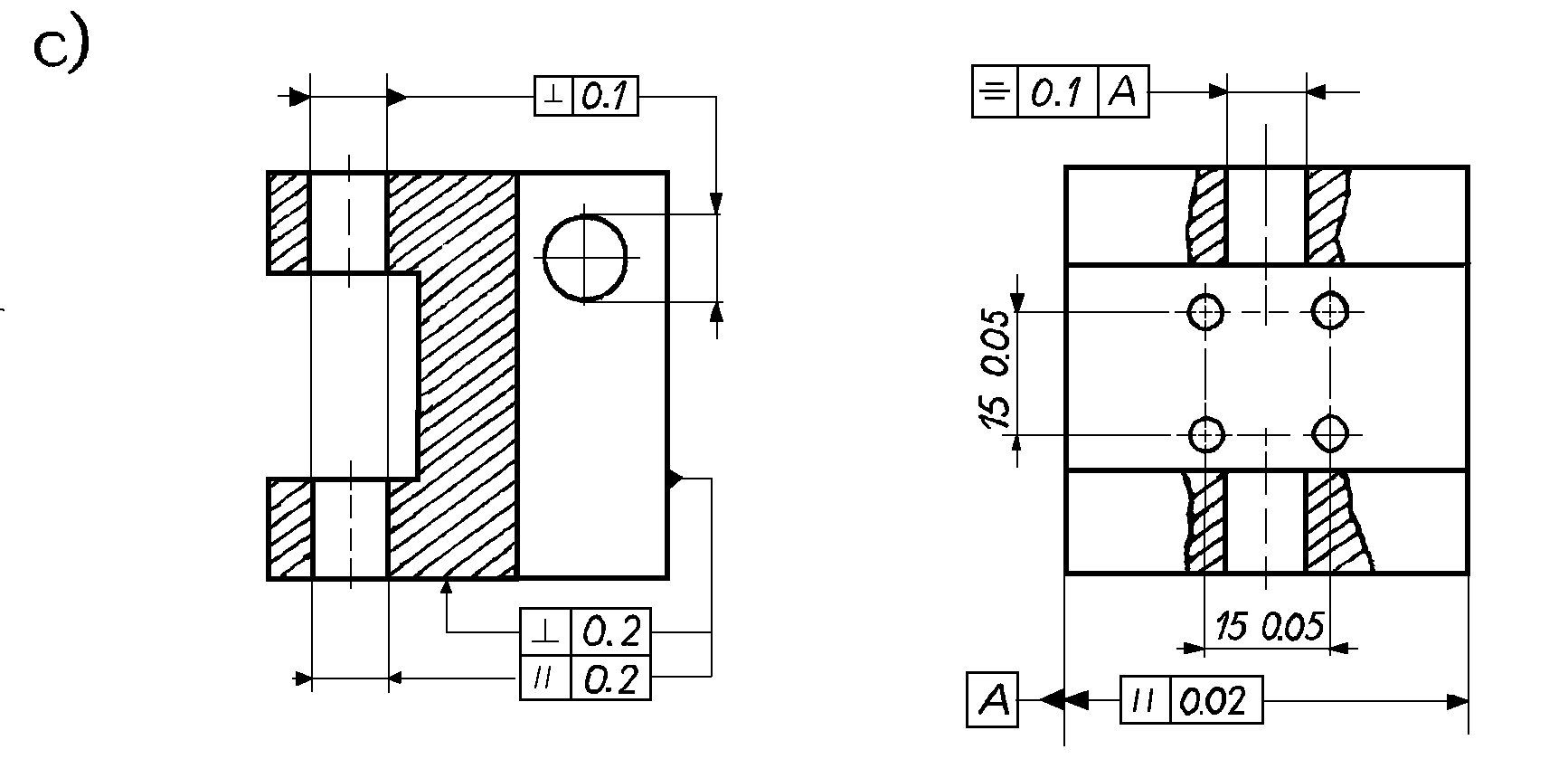

2. Mierzony element

3. Pomiar odchyłki równoległości (otworów i płaszczyzn)

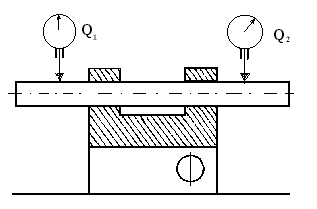

a) Pomiar przy pomocy pryzmy, trzpiena kontrolnego i czujnika (otwory z płaszcz.)

Q1 =0,00mm Q2 =0,10mm

S = Q2 - Q1

S = 0,10mm - 0,00mm = 0,10mm

Odchyłka równoległości to różnica największej i najmniejszej odległości między prostymi, między płaszczyznami lub między prostą i płaszczyzną.

b) Pomiar przy pomocy pryzmy i czujnika (płaszczyzna z płaszczyzną)

Q1 =5mm Q2 =2mm

Q3=4mm Q4=1mm

S = Q1 - Q4

S = 5mm. - 1mm. = 4mm

4. Pomiar odchyłki prostopadłości

a) Pomiar przy pomocy pryzmy, trzpieni kontrolnych i czujnika ( prostopadłość otworów )

4. Pomiar odchyłki równoległości

5. Pomiar rozstawu otworów za pomocą mikroskopu

1. Rysunek mierzonego elementu z naniesionymi wymiarami nominalnymi i ozna­czeniami tolerowanych odchyłek położenia.

2. Schematy zastosowanych metod pomiarowych.

3. Protokół z pomiarów zawierający wyniki pomiarów wraz z niepewnościami (oszacowanymi lub obliczonymi).

4. Wnioski, jakie wynikają z porównania wyników pomiarów z wymaganiami zapisanymi w dokumentacji sprawdzanego elementu.

5. Na podstawie PN-80/M-02138 określić klasę dokładności, w której mieści się mierzony element ze względu na poszczególne odchyłki położenia

---
