5 Podpory, filary wi�zkowe

Gotyk 159

SKLEPIENIA

wysklepka    _

arkada międzynawowa obramowana dwoma żebrami ograniczającymi

służka ..starsza", pod gurtem

służka ..młodsza", pod żebrem

ściana nawy bocznej (mur tarczowy)

żebro krzyżowe nawy bocznej

guri międzyprzęsłowy (łuk jarzmowy) nawy głównej

żebra ograniczające przęsło nawy głównej przy gurcie

mur nawy głównej w części zewnętrznej w polu łuku tarczowego jest mu rem tarczowym, a w części

rozdzielające; nawy jest murem

międzynawowym

górny rząd okien (okno nawy głównej)

zebro krzyżowe sklepienia nawy głównej

zebro tarczowe (ograniczające przęsło nawy głównej), wyznaczające łuk tarczowy

zebro tarczowe nawy bocznej, wyznaczające łuk tarczowy

zebra ograniczające przęsło nawy bocznej przy gurcie

dolny rząd okien (okno nawy tocznej)

służka ..starsza" i służki ..młodsze" na ścianie nawy bocznej

Bazylikowy system sklepień krzyżowych z żebrami i gurtami. Służki na filarze wspierają gurty i zebra. Każdemu elementowi sklepienia odpowiada służka. Żebra ograniczające przęsła biegną przy gurtach międzyprzęsłowych i arkadach między nawowych oraz wyznaczają łuki tarczowe ścian nawy głównej i naw bocznych.

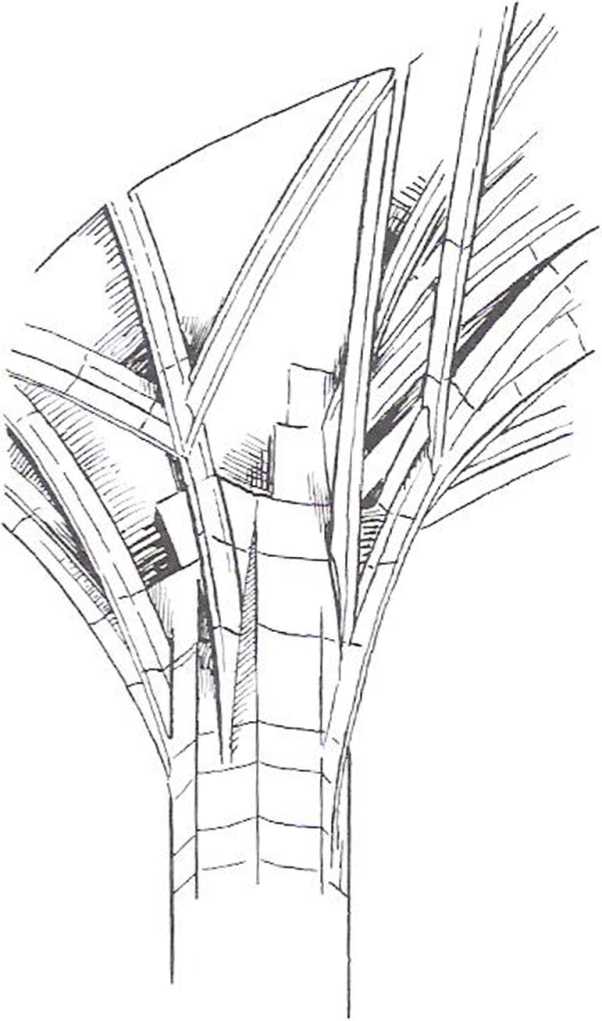

W późnym gotyku żebra owijają się wokół gładkich podpór (172’) lub wyłaniają się bezpośrednio z filarów i ścian. Halle, kościół farny, ukończony 1536.

PRZEKROJE PODPOR

Przekroje filarów. Wczesne formy: służki opracowane jako okrągłe kolumienki przystawione (1) lub nawet nieco odstawione (2) od trzonu okrągłego filara. W gotyku dojrzałym liczba służek i ich profilowanie odpowiadają arkadom i żebrom sklepiennym (3. 4. 5. 6). Gotyk późny: zanikające rozczłonkowanie ścian i arkad powoduje też zmniejszenie liczby służek, które miękko łączą się ze sobą (7. 8).
