Sposoby obserwacji

Metody pomiaru zdjęć

❖ obserwacje manualne,

❖ obserwacje półautomatyczne,

prowadzący:

dr inż. Ryszard Preuss

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad 2008/2009

Zasada wykonywania pomiarów manualnych

pomiary wykonuje człowiek!

❖ pomiar monokulamy - na pojedynczym obrazie,

❖pomiar binokulamy - na pojedynczym obrazie,

❖ pomiar stereoskopowy - na stereogramie (dwa zdjęcia),

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

❖ obserwacje automatyczne,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Zasada wykonywania pomiarów automatycznych

pomiary wykonuje oprogramowanie!

❖ pomiar półautomatyczny - program znajduje odpowiadające sobie obszary, cechy homologiczne, lokalizacje pomiaru wybiera obserwator,

❖pomiar automatyczny - program wybiera miejsce pomiaru i znajduje odpowiadające sobie obszary, cechy homologiczne,

Korelacjimogąpodlegaćwięcejniż dwa obrazy!

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Stereoskopia a widzenie naturalne

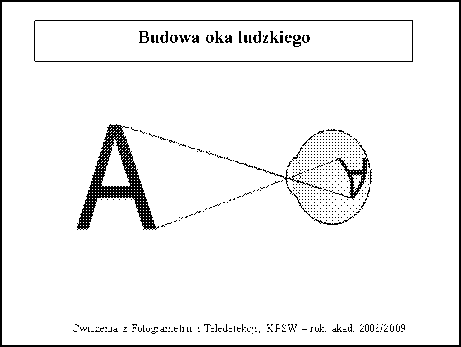

Budowa oka ludzkiego

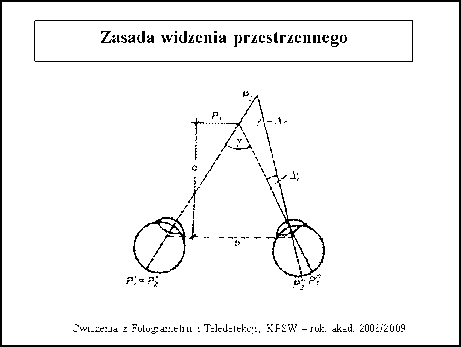

Cechą naturalną człowieka jest widzenie przestrzenne !

Ta cecha jest podstawą wykonywania pomiarów manualnych na zdjęciach i obrazach pomiarowych !

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

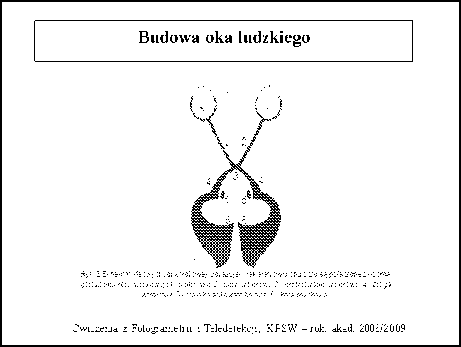

Budowa oka ludzkiego

imśm

t* ♦ ♦ ♦♦ ♦ ₄ >

■ si LI- j i i ą

iii li mi

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

	.....
		S^SCMiińwkii
	x;,:^:y '^s • • //^ V: "
	...t ;j_ ■ -^VS TT;:-'
yrcrći-i&lz		rksSf^- w^f-o&swy

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Budowa oka ludzkiego

toift !■&&&# ■■

;cid & i sino ści ą rsz&i si cza. i

;^c<róv:^; (isrrif

❖a^^=>=>=>551 idPSPi!

:<s V: Svł5i$ *j«$ł>y:n

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Budowa oka ludzkiego

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Budowa oka ludzkiego

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Ostrość widzenia przestrzennego

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Zasięg widzenia przestrzennego

Plastyka całkowita

Ąy =25"' ostrość stereoskopowego widzenia obiektu punktowego,

Ąy = io"; ostrość stereoskopowego widzenia obiektu liniowego,

Precyzja oceny odległości: [ w m ]

d = 1 10	50	100	200	400	520 1300
dd= 0.008 0.08	1.9	7.5	30	120	GO GO

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

możliwość zwiększenia zasięgu widzenia stereoskopowego:

p = v x k

gdzie:

v - powiększenie optyczne (np. w lornetce), k - stosunek rzeczywistej bazy obserwacyjnej do bazy ocznej b= 65 mm,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Warunki stereoskopii

Płaszczyzny rdzenne

□ wykonanie zdjęć z różnych miejsc w przestrzeni,

□ zbliżona skala zdjęć (różnicamniejszaod 15%),

□ zbieżność osi zdjęć mniejsza od 15°,

□ właściwe ułożenie zdjęć,

□ obserwacja w płaszczyznach rdzennych,

□ obserwacjaz odległoscinajlepszego widzenia,

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

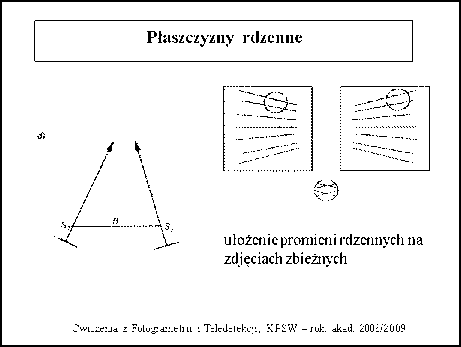

Płaszczyzny rdzenne

ułożenie promień i rdzennych na zdjęciach normalnych

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

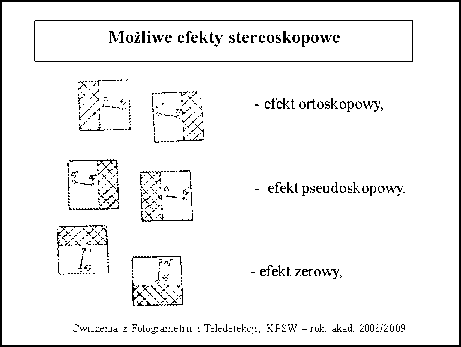

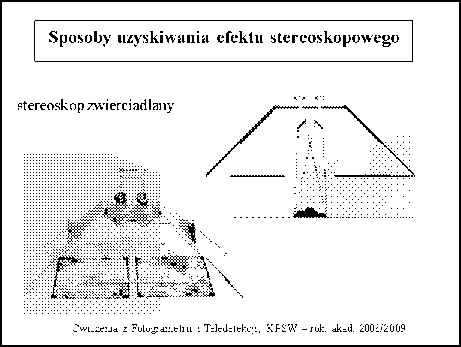

Sposoby uzyskiwania efektu stereoskopowego

<«> &

O O

instrumentalna separacja obrazów i przekazanie do właściwego oka

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Sposoby uzyskiwania efektu stereoskopowego

Metoda anaglifowa

lii:

- zastosowanie filtrów addytywnych do oświetlenia zdjęć i obserwacji

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Sposoby uzyskiwania efektu stereoskopowego

<Sj

n n

Metoda polaryzacyjna

L i

- zastosowanie filtrów polaryzacyjnych do oświetlenia zdjęć i obserwacji

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Metoda ruchomych przysłon

-zastosowanie synchronicznych przysłon do przesłaniania zdjęć i okularów obserwacjnych

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Sposoby uzyskiwania efektu stereoskopowego w technice cyfrowej

Metodajedno monitorowa

- obserwacja poprzez specjaln; układ obserwacyjny; pow. monitora dzielona

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Sposoby uzyskiwania efektu stereoskopowego w technice cyfrowej

Metodajedno monitorowa

- obserwacja poprzez specjalny układ obserwacyjny aktywny lub bierny; wykorzystywana cała pow. monitora, możliwa obserwacjaprzez wiele osób

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Ocena zdolności stereoskopowego widzenia

prowadzący:

dr inż. Ryszard Preuss

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW -rok akad. 2008/2009

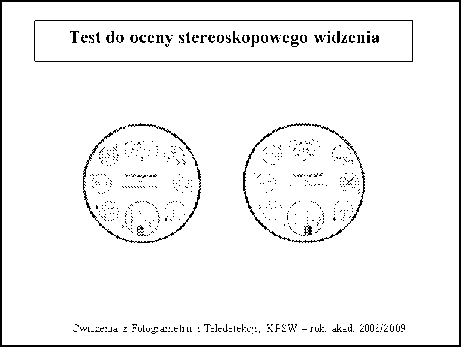

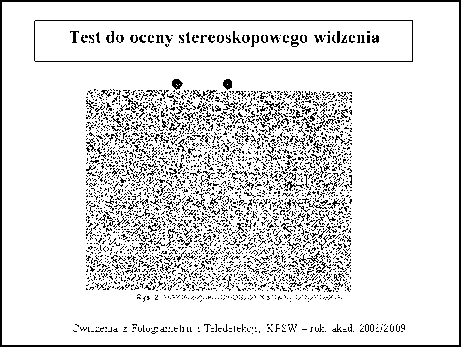

Test do oceny stereoskopowego widzenia

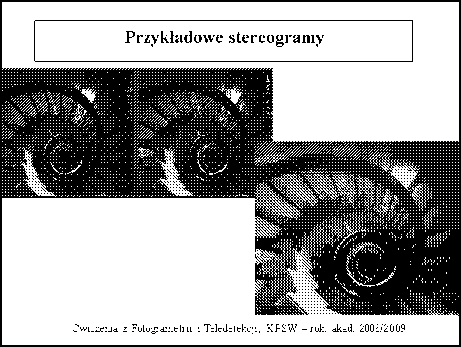

Przykładowe stereogramy - anaglifowe

*■ ,

V , ■	i. .: V .	i . t
li	T ł l V	i i i'	■i i
	:^: > -r	s > V '>■* r r

>' -i ' s-i ' . i ^! k ■■■■■ * >■’ >

C- :Vć .£*■. -.i-'-, -i':. X^:-. ;v::, -^r, ■ •"

VV - 51: ~ii! 'rl‘ Vr V'T ■. \ł^:

■ ,%. v

V.... *,•.. V..... V \ „.i-, i .. < -.*...

V-- V> \ i'-' i ■■ / ■■ /■

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

i- £

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

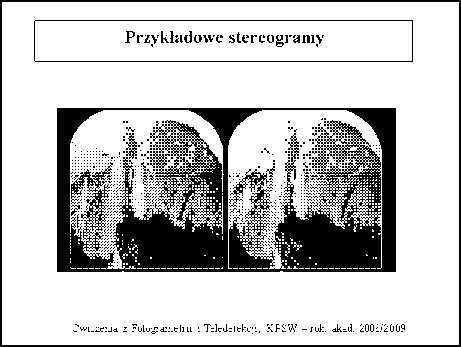

Przykładowe stereogramy - anaglifowe

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Przykładowe stereogramy - anaglifowe

Ćwiczenia z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009
