Podstawowe definicje:

Wprowadzenie do przedmiotu

prowadzący: drinż. Ryszard Preuss

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Etymologia słowa fotogrametria:

photos —światło gram ma — zapis metro - pomiar

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Podstawowe definicje:

współczesna definicja:

dziedzina nauk technicznych zajmujaca się zdalnym pozyskiwaniem wiarygodnych informacji o obiektach fizycznych i ich otoczenia drogą rejestracji, pomiaru i interpretacji obrazowi zdjęć.

ISPRS, Kioto 1998 r.

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009

Fotointerpretacja:

Dyscyplina wiedzy zajmująca się wizualnym wykrywaniem, rozpoznawaniem i charakterystyką obiektów i zjawisk na podstawie obrazów fotograficznych. Wykorzystuje do tego celu rejestrację w wielu zakresach promieniowania elektromagnetycznego.

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009

Podstawowe definicje:

Podział fotogrametrii:

Teledetekcja:

Zdalne monitorowanie obiektów z wykorzystaniem szerokiego spektrum promieniowania elektromagnetycznego od promieniowania ultrafoiletowego do mikrofal. Rejestracja z pułapu satelitarnego pozwala na bieżące monitorowanie globu ziemskiego.

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Podział fotogrametrii:

ze względu na typ rejestrowanego obiektu:

Vtopograficzna — opracowanie map lub zasilanie baz danych pokrycia obiektami topograficznymi,

♦»*nie topografie z na — wyznacznie położenia, kształtu lub deformacji obiektówinżynierskich lub innych ( nie terenu),

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009

ze względu na typ opracowania:

vjednoobrazowa - opracowanie sytuacyjne wykorzystujące pojedyncze zdjęcie (typu 2D),

vdwuobrazowa — opracowanie przestrzenne wykorzystujące stereogram zdjęć (typu 3D),

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009

Podział fotogrametrii: ze względu na odległość fotografowania:

♦(.♦naziemna — fotografowanie ze stanowisk naziemnych ♦(.♦bliskiego zasięgu ( Close Rangę Photogrammetry)

— przy rejestracji od obiektu poniżej 350m,

♦(.♦lotnicza— przy fotografowaniu z samolotu 350m -P 9000m, ♦(.♦satelitarna —przy fotografowaniu z kosmosu 250-P1000 km,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Metody opracowania:

Cechy opracowań fotogrametrycznych:

*.*analogo we — optyczno mechaniczne rekonstrukcja zależności pomiędzy zarejestrowanymi zdjęciami a obiektem,

Vanalityczne — matematyczne odtworzenie zależności pomiędzy zarejestrowanymi zdjęciami a obiektem i tworzenie produktu numerycznego,

V cyfrowe - matematyczne odtworzenie zależności pomiędzy zarejestrowanymi obrazami cyfrowymi a obiektem i tworzenie produktu numerycznego lub cyfrowego.

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Zalety:

■ obiektywność procesu rejestracji,

■ duża wydajność opracowania,

■ wysoki stopień automatyzacji,

■ łatwa archiwizacja i możliwość wielokrotnego użycia,

■ wysoka dokładność względna opracowania,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Cechy opracowań fotogrametrycznych:

Standardowe produkty:

Wady:

■ stosowanie drogiego specjalistycznego sprzętu, oprogramowania oraz kwalifikowanych specjalistów,

■ nieopłacalne dla małych obiektów,

■ uzależnione od warunków pogodowych,

■ wymagane przestrzeganie przepisów o tajemnicy państwowej,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

■ tradycyjne mapy analogowe-w zaniku,

■ mapy numeryczne (postać wektorowa, numeryczny model terenu, numeryczny model pokrycia terenu, modele 3D miast),

■ cyfrowe ortofotomapy

■ bezpośrednie zasilanie baz danych,

■ klasyfikacja obiektowa - opracowania tematyczne, ■monitoring środowiska,

■ zastosowania inżynierskie i nie top o gra liczne,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009


Standardowe produkty - przykłady:
tradycyjne mapy analogowe
\ - X Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2	09

Standardowe produkty - przykłady:

mapy wektorowe,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Standardowe produkty - przykłady:

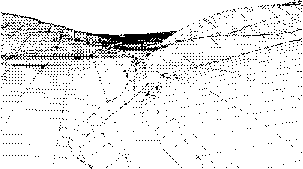

numeryczny model terenu

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

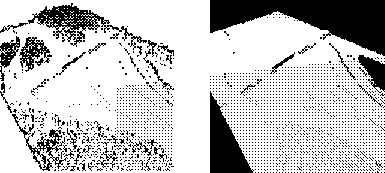

numeryczny model pokrycia terenu

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Standardowe produkty - przykłady:

modele 3D miast

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Standardowe produkty - przykłady:

bezpośrednie zasilanie baz danych

MAPA DRUKOWANA

WEKTOROWA BAZA DANYCH

O RTO FOTO MAPA

NUMERYCZNY

MODELTERENU

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

cyfrowe ortofotomapy

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Standardowe produkty - przykłady:

klasyfikacja obiektowa - opracowania tematyczne,

Standardowe produkty - przykłady:

monitoring środowiska

% ••

I wykrywanie mokradeł | na obrasach satelitarnych

-rok. akad. 2008/2009

Standardowe produkty - przykłady:

zastosowania inżynierskie i nie top o gra liczne

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

zastosowania inżynierskie i nie top o gra liczne

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Rys historyczny rozwoju fotogrametrii i teledetekcji

1600 - J. Kepler ustala zasady stereoskopowego widzenia,

1679 - Huck udoskonala camerę obscura tworząc „camerę clara”,

1725- pierwsze opracowanie topograficzne góry Pilatus (Alpy) na podstawie rysunków perspektywicznych,

1771 — powstanie ikonometrii; metody ręcznego tworzenia rysunków perspektywicznych,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009

Rys historyczny rozwoju fotogrametrii i teledetekcji

1839— dagę to ty pi a; technologia tworzenia i utrwalania obrazu fotograficznego,

1846— Carl Zeiss tworzy zakład przyrządów optycznych,

1855 - pierwsze fotografowanie powierzchni ziemi z balonu na uwięzi — francuz Nadar,

1878 — wynalezienie brom owo-srebrowych żelatynowych materiałów światłoczułych,

1883 — Estman Kodak wprowadzado produkcji film zwojowy,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Rys historyczny rozwoju fotogrametrii i teledetekcji

1889-C. Koope publikuje pierwszy podręcznik z fotogrametrii,

1892 — c. Pulfiich opracowuje zasadę pozornego znaczka pomiarowego do pomiarów stereoskopowych,

1903 — Bracia Wright pierwszy; lot samolotu — początek fotogrametrii lotniczej,

1908— O rei buduje pierwszy autograf — stereo autograf; Wiedeń,

1910 — założenie Międzynarodowego Towarzystwa Fotogrametrii — obecnie ISPRS,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok akad. 2008/2009

Rys historyczny rozwoju fotogrametrii i teledetekcji

1913 — pierwsze opracowania mapowe na podstawie zdjęć lotniczych,

1915-powstanie autografu analogowego,

1932-powstanie mulipleksu przeznaczonego do wykonywania aerotriangulacji na pomniejszonych zdjęciach 6x6 cm,

1938 - budowa wielkoformatowego przetwornika fotmoechanicznego SEG-1,

1961-tworzenie autografu analogowegoA-10-najbardziej precyzyjny instrument ery analogowej,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Rys historyczny rozwoju fotogrametrii i teledetekcji

1961 -Helava w USA opracowuje autograf analityczny AP-1,

1972-pierwszy satelita teledetekcyjny ETRS 1 - system Landsat rozdzielczość terenowa 57x79 m,

1986-francuski system teledetekcyjny SPOT o rozdzielczości terenowej 10xl0m,

1991 - powstanie cyfrowej stacji fotogrametrycznej Image Station,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Rys historyczny rozwoju fotogrametrii i teledetekcji

1999 wy strzelenie pierwszego satelity komercyjnego

IKONOS-2 o rozdzielczości terenowej 0.81x081 m,

2001-system satelitarny firmy Digital Globe - Quick Bird o rozdzielczości terenowej 0.6x0.6 m,

2001-prezentacja kamery cyfrowej ADS -40,

2007 - system satelitarny firmy Digital Globe — World Wiev o rozdzielczości terenowej 0.5x0.5 m,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Rozwój fotogrametrii i teledetekcji w Polsce

1930-powstanie Polskiego Towarzystwa Fotogrametrii,

1930-utworzenie przy PLL„LOT” oddziału FOTOLOT,

1932- opracowanie mapy Tatr,

1934-opracowanie mapy Spitsbergenu metodami fotogrametrycznymi- mjr A. Zawadzki,

1946-powstanie katedry Fotogrametrii na Politechnice Warszawskiej; prof.. B. Piątkiewicz,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Rozwój fotogrametrii i teledetekcji w Polsce

1946-powstanie Państwo we go Przedsiębiorstwa

Fotogrametrycznego (PPF) - dla opracowań topograficznych,

1957- powstanie Warszawskiego Okręgowego Przedsiębiorstwo Miernicze (WOPM)-dla opracowań wielko skalo wy ch,

1976-powstanie Państwo we go Przedsiębiorstwa Geodezyjno -Kartograficznego (PPGiK),

1976- utworzenie Ośrodka Przetwarzania Obrazów Lotniczych i Satelitarnych (OPOPLiS),

1991-stopniowa całkowita prywatyzacja firm fotogrametryczny cl

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Dziękuję za uwagę
