Podstawowe definicje:

Charakterystyka materiałów fotolotniczych

prowadzący: drinż. Ryszard Preuss

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

❖ emulsja fotograficzna

- zawiesina halogenków srebra w żelatynie,

❖ obraz utajony - obraz powstały w wyniku reakcji fotochemicznej w emulsji światłoczułej poddanej naświetleniu,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Podstawowe definicje:

❖ negatyw zdjęcia - obraz utajony poddany obróbce wywołania i utrwalenia w procesie chemicznym, na negatywie partie naświetlone (jasne) są nieprzeźroczyste i odwrotnie,

❖ diapozytyw zdjęcia - odwrócenie tonów względem negatywy (zgodność z rzeczywistością) w wyniku wtórnego kopiowania negatywu lub użycie filmu diapozytywowego,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

uwaga!

dla celów pomiarowych nie używa się kopii na papierze fotograficznym, ze względu na stabilność podłoża

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Budowa filmu zwojowego

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

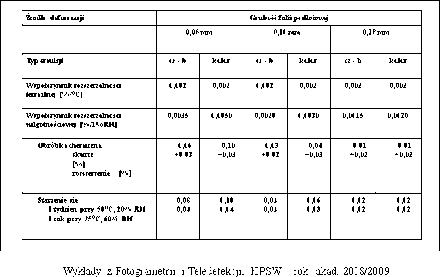

Stabilność geometryczna filmu

Barwoczulość emulsji fotograficznej

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

materiały dzielimy na:

□	orto chromatyczne	X<	590 nm,
□	panchromatyczne	X<	700 nm,
□	sup erp anchr ornaty czne	x<	760 nm,
□	uczulone na podczrwień (IR)		X< 900 nm,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Krzywa charaktrystyczna materiału światłoczułego - cd. Wyróżnione odcinki i punkty krzywej:

D₀ - gęstość zadymienia,

D₀A - odcinek zadymienia,

A - próg zaczernienia,

AB - odcinek niedoświetleń,

BC - odcinek oświetleń użytecznych,

CE - odcinek prześwietleń,

EF - odcinek solaryzacji,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Podstawo we parametry filmów lotniczych:

> światłoczułość,

> kontrastowość,

> szerokość gradacji,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Światłoczułość filmu lotniczego

Pod pojęciem światło czułoś ci materiału fotograficznego rozumie się odwrotność takiej ekspozycji H, która wywołuje określoną gęstość optyczną ponad gęstość zadymienia D=D₀+AD

Stosowane są skale arytmetyczne (ASA) i logarytmiczne (DIN).

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Kontrastowość filmu lotniczego

Kontrastowość filmu decyduje o przełożeniu kontrastu obiektu na kontrast jego obrazu fotograficznego, określa go współczynnik kontrastowości y w funkcji kata nachylenia krzywej charaktery stycznej:

1 = tg a,

Ze względu na kontrastowość wyróżniamy materiały:

- miękkie y = 0.7 + 1.0,

- normalne y = 1.1 -s-1.4,

- twarde (kontrastowe) y = 1.5 ^2.(1,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Szerokość gradacji filmu lotniczego

Barwne filmy lotnicze

Szerokość gradacji = użyteczna skala naświetleń,

Ten parametr charakteryzuje jaki przedział jasności obiektów może by prawidłowo zreprodukowany na zdjęciu w postaci rozpiętości gęstości optycznych,

Ogólnie im szerokość gradacji jest większa tym bardziej kontrastowy obszar może być zarejestrowany lub tym większe błędy mogą być popełnione na etapie ekspozycji.

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Zasady składania barw:

- oko ludzkie postrzega zakres widzialny promieniowania elektromagnetycznego w zakresie 400 ^ 700 nm, cały ten zakres odbierany jest jako światło białe,

- wyróżniamy trzy barwy podstawowe:

niebieską zieloną i czerwoną (system RGB),

każdą inną barwę można uzyska poprzez addytywne złożenie (dodawanie) barw podstawowych, metoda ta jest stosowana dla tworzenia barw w świetle przechodzącym -kineskop monitora, telewizor,

Wykłady z Fotogrametrii i Teledetekcji, KPSW-rok. akad. 2008/2009

Barwne filmy lotnicze Zasady składania barw - cd:

- drugą metodą tworzenia barw jest metoda subtraktywna,

barwy podstawowe subtraktywne to:

niebieskozielona, żółta, purpurowa, (CMY)

inne barwy powstają w wyniku odejmowania od koloru białego barw podstawowych subtraktywnych,
