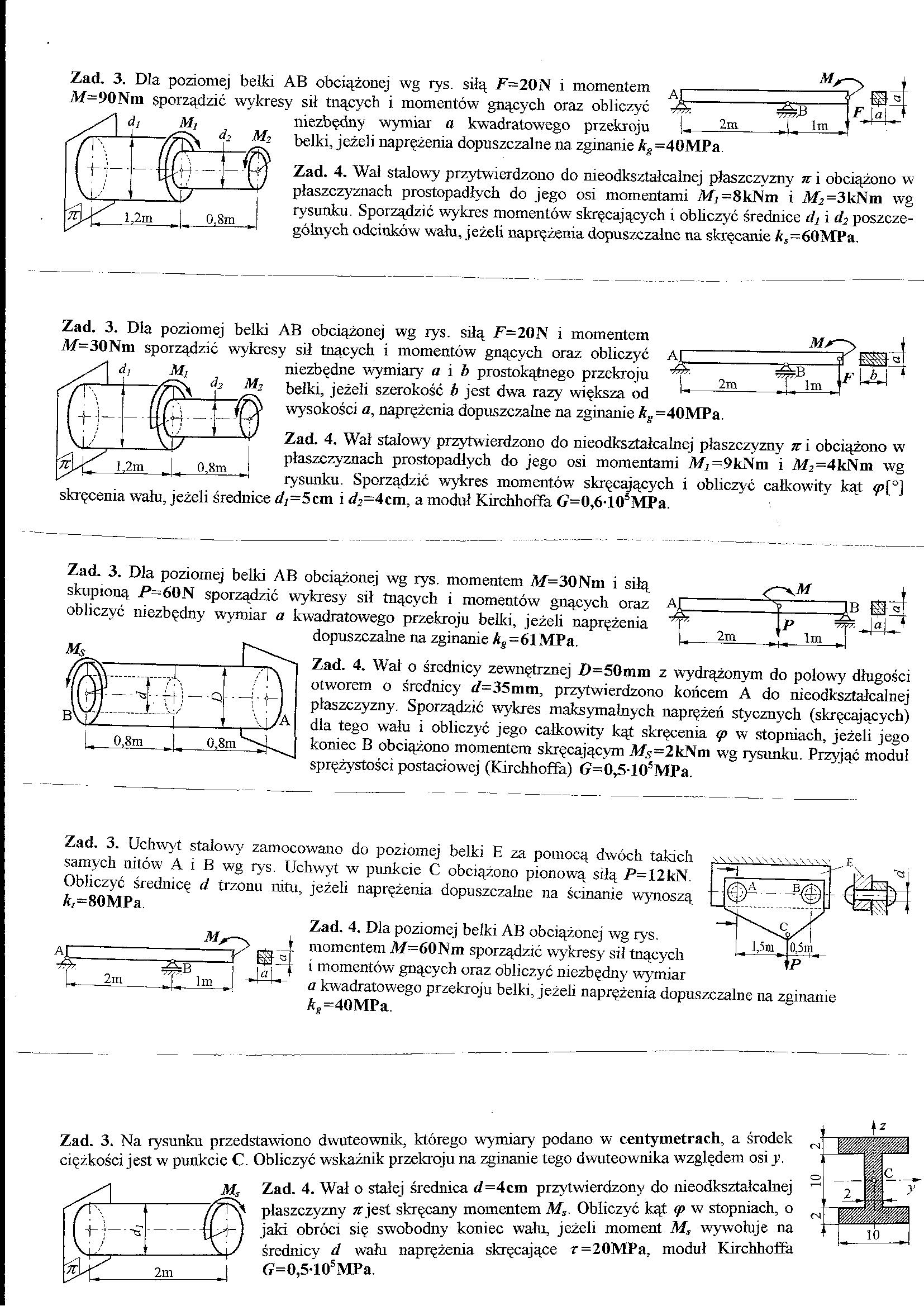

przykładowe zadania na drugie koło z wydymały0002

Zad. 3. Dla poziomej belki AB obciążonej wg rys. siłą F=20N i momentem _A]-

A/=90Nm sporządzić wykresy sił tnących i momentów gnących oraz obliczyć

niezbędny wymiar a kwadratowego przekroju 1

~ZŁ.p

M.

lm

F

belki, jeżeli naprężenia dopuszczalne na zginanie A_g=40MPa

Zad. 4. Wał stalowy przytwierdzono do nieodkształcałnej płaszczyzny n i obciążono w płaszczyznach prostopadłych do jego osi momentami Mr=8kNm i M₂=3kNm wg rysunku. Sporządzić wykres momentów skręcających i obliczyć średnice d_} i d₂ poszczególnych odcinków wału, jeżeli naprężenia dopuszczalne na skręcanie k_J=60MPa.

Zad. 3. Dla poziomej belki AB obciążonej wg rys. siłą F=20N i momentem M=30Nm sporządzić wykresy sił tnących i momentów gnących oraz obliczyć

niezbędne wymiary a i b prostokątnego przekroju belki, jeżeli szerokość b jest dwa razy większa od

5>

M,

fe-
i«	T lm "

F\JU\

wysokości naprężenia dopuszczalne na zginanie A_?-40MPa.

Zad. 4. Wał stalowy przytwierdzono do nieodkształcałnej płaszczyzny rc i obciążono w płaszczyznach prostopadłych do jego osi momentami Afj=9kNm i xk^=4kNm wg rysunku. Sporządzić wykres momentów skręcających i obliczyć całkowity kąt (p{°}

skręcenia wału, jeżeli średnice dj=5cm i d₂-4cm, a moduł Kirchhoffa (j=0,610⁵MPa.

Zad. 3. Dla poziomej belki AB obciążonej wg rys. momentem Af=30Nm i siłą skupioną P=60N sporządzić wykresy sił tnących i momentów gnących oraz obliczyć niezbędny wymiar a kwadratowego przekroju belki, jeżeli naprężenia

dopuszczalne na zginanie A^=61MPa.

Zad. 4. Wal o średnicy zewnętrznej D=50mm z wydrążonym do połowy długości otworem o średnicy t/=35mm, przytwierdzono końcem A do nieodkształcałnej płaszczyzny. Sporządzić wykres maksymalnych naprężeń stycznych (skręcających) dla tego wału i obliczyć jego całkowity kąt skręcenia (p w stopniach, jeżeli jego koniec B obciążono momentem skręcającym A/s=2kNm wg rysunku. Przyjąć moduł sprężystości postaciowej (Kirchhoffa) (?=0,5*10⁵MPa.

Zad. 3. Uchwyt stalowy zamocowano do poziomej belki E za pomocą dwóch takich samych nitów A i B wg rys. Uchwyt w punkcie C obciążono pionową silą P=12kN Obliczyć średnicę d trzonu nitu, jeżeli naprężenia dopuszczalne na ścinanie wynoszą

Av~80MPa

M'

A)		k
x	2m	A lm I

i

Zad. 4. Dla poziomej belki AB obciążonej wg rys. momentem M=60Nm sporządzić wykresy sił tnących i momentów gnących oraz obliczyć niezbędny wymiar a kwadratowego przekroju belki, jeżeli naprężenia dopuszczalne na zginanie ^=40MPa.

Zad. 3. Na rysunku przedstawiono dwuteownik, którego wymiary podano w centymetrach, a środek ciężkości jest w punkcie C. Obliczyć wskaźnik przekroju na zginanie tego dwuteowmka względem osi y.

Zad. 4. Wal o stałej średnica d=4cm przytwierdzony do nieodkształcałnej płaszczyzny n jest skręcany momentem M_s. Obliczyć kąt ę w stopniach, o jaki obróci się swobodny koniec wału, jeżeli moment M_s wywołuje na średnicy d wału naprężenia skręcające r=20MPa, moduł Kirchhoffa (r=0,5*10⁵MPa.
