POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTRYCZNY

LABORATORIUM URZĄDZEŃ ELEKTRYCZNYCH

Ćwiczenie nr: 13

Temat: Badanie styczników prądu stałego.

Grupa:ED 8.3 data wykonania:

Szyszkiewicz Andrzej 16.04.1998

Stachyra Tomasz

Wołoszyn Sławomir

Pomiary i badania.

1.Ustalenie wartości napięć odpadu i rozruchu.

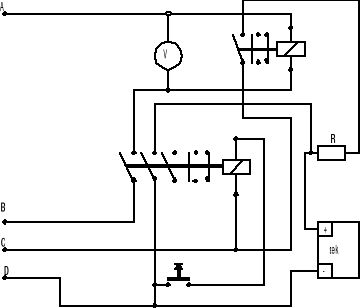

schemat układu:

tabela pomiarów i obliczeń:

	Stycznik SU-4				Stycznik SO-6
		Ur	Ir	Uodp	Iodp	Ur	Ir	Uodp	Iodp
		V	A	V	A	V	A	V	A
		104	0,29	66	0,17	14	0,12	5,3	0,045

2.Pomiar czasu własnego styczników przy załączaniu

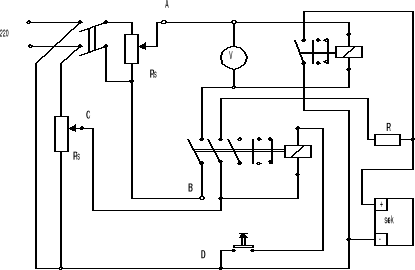

schemat układu:

Pomiary czasu własnego stycznika przy zamykaniu przeprowadzono dla różnych wartości napięcia sterującego. Dla każdej ustalonej wartości przeprowadzono po pięć pomiarów, a do tabeli została wpisana uśredniona wartość z tych pięciu pomiarów.

tabela pomiarów:

Stycznik SU-4		Stycznik SO-6
U	tzśr	U	tzśr
V	ms	V	ms
180	164	18	428
200	146	20	240
220	132	22	186
		24	158
		26	136

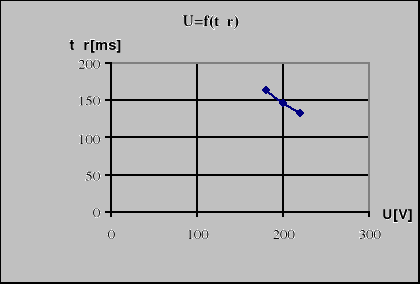

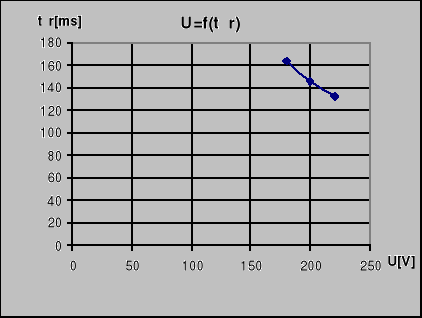

Dla stycznika SU-4

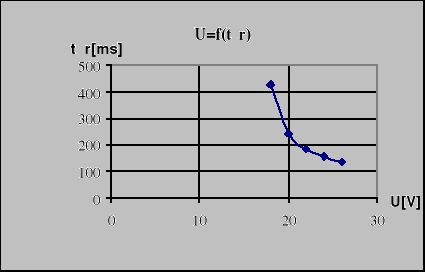

Dla stycznika SO-6

3.Pomiar czasu własnego stycznika przy wyłączaniu.

schemat układu:

Pomiary czasu własnego stycznika przy wyłączaniu przeprowadzono pięciokrotnie dla każdej wartości napięcia, a ich uśrednioną wartość wpisano do tabeli.

tabela pomiarowa:

Stycznik SU-4		Stycznik SO-6
U	tośr	U	tośr
V	ms	V	ms
180	22,4	18	8,3
200	26,2	20	8,5
220	26,4	22	8,8
		24	9,1
		26	9,62

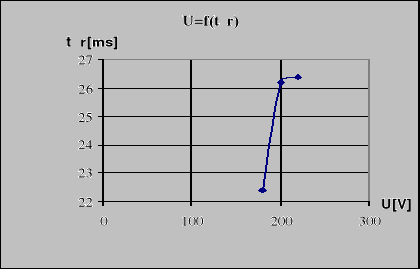

Dla stycznika SU-4

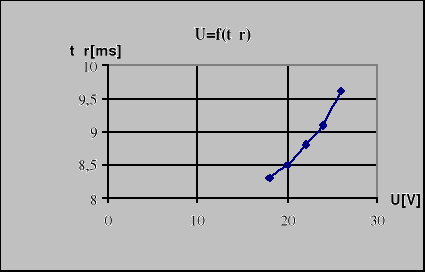

Dla stycznika SO-6

4.Wnioski:

Zarówno dla stycznika SU-4, jak i dla stycznika SO-6 wartości czasu własnego przy załączaniu maleją wraz ze wzrostem napięcia sterującego. W przypadku badania wartości czasu własnego stycznika przy wyłączaniu otrzymujemy wraz ze wzrostem napięcia U zwiększenie tego czasu.

Procentowa wartość napięcia rozruchu w przypadku stycznika SU-4 jest mniejsza niż 50%U_n zaś dla stycznika SO-4 wynosi około 60%U_n . Co się tyczy napięcia odpadu większa procentowo zmiana (zmniejszenie) występuje dla stycznika SO-4 (do ok. 22%U_n) niż dla stycznika SU-4 (do ok. 30%U_n).
