Badania materiałów dielektrycznych 7

— i ©o —

nie powinna być niniejsza niż zewnętrzna średnica pierścienia ochronnego.

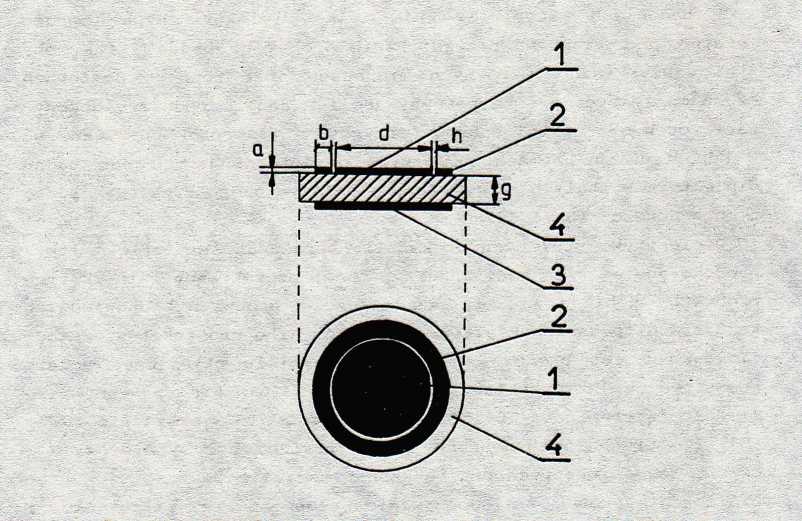

Rys.12.1. Układ elektrod stosowany przy badaniach

płaskich próbek materiałów dielektrycznych; 1-elektroda pomiarowa, 2-elektroda ochronna, 3-elektroda napięciowa, 4-badana próbka; a, b, d, g, h - wymiary geometryczne elektrod i próbki (znormalizowane)

Badana próbkę umieszcza się w specjalnym kondensatorze pomiarowym o elektrodach tworzących układ podany na rys.12.1. Stosuje się różne konstrukcje kondensatorów pomiarowych z elektrodami dociskowymi do próbki, regulacją odstępu między elektrodami, odpowiednimi wyprowadzeniami przewodów z elektrod oraz innymi rozwiązaniami, które zapewniają łatwą wymianę próbek i poprawne wykonanie pomiarów. -

Elektrody powinny całkowicie przylegać do powierzchni badanej próbki. Tego wymagania nie można idealnie spełnić w kondensatorze pomiarowym ze sztywnymi, metalowymi elektrodami nawet przy starannie wypolerowanych powierzchniach. W celu zapewnienia le-
