Pomiary

•    Należy zamknąć pętlę sprzężenia zwrotnego (połączyć WY z WE),

•    Ustawiamy Ru i R^ na wartości Oft (0%). Następnie zwiększamy R31 aż do uzyskania drgań na oscyloskopie,

•    Przy pomocy oscyloskopu zmierzyć częstotliwość drgań oraz amplitudę,

•    Następnie zwiększać rezystancję R_3ł i R^ obserwując częstotliwość, amplitudę oraz kształt drgali Zaobserwować maksymalną niezniekształconą amplitudę oraz przebieg mocno zniekształcony

•    Za pomocą charakterografu Bodego zdjąć ch-ki amplitudowe oraz fazowe wzmacniacza pasmowego dla powyższych punktów. Szczególnie interesująca jest faza i wzmocnienie dla powyżej zmierzonych częstotliwości.

Zmiana nastawy potencjometru jest realizowana ze skokiem 5% poprzez wybrane klawisze (np. T oraz R). Aby uzyskać zwiększanie należy użyć tych samych klawiszy z klawiszem SHIFT.

Do pomiaru częstotliwości użyć kursorów na oscyloskopie oraz właściwie dobrać podstawę czasu i wzmocnienie napięciowe kanału. Dokładniejszy pomiar uzyskujemy ustawiając kursory w punkcie przejścia napięcia przez zero.

Charakterograf Bodego wymaga podpięcia generatora na wejście układu.

Można zastosować przełącznik, który będzie zamykał pętlę sprzężenia zwrotnego lub dołączał generator na wejście.

Opracowanie wyników

•    W sprawozdaniu zawrzeć wyniki pomiarów oraz zmierzone ch-ki

•    Wyjaśnić związki między częstotliwością, amplitudą i kształtem powstałych drgań a ch-kami amplitudowymi i fazowymi wzmacniacza. Z czego wynika wartość częstotliwości powstających drgań?

2.2. Padanie generatorów LC ('ollpittsa i ( lappa

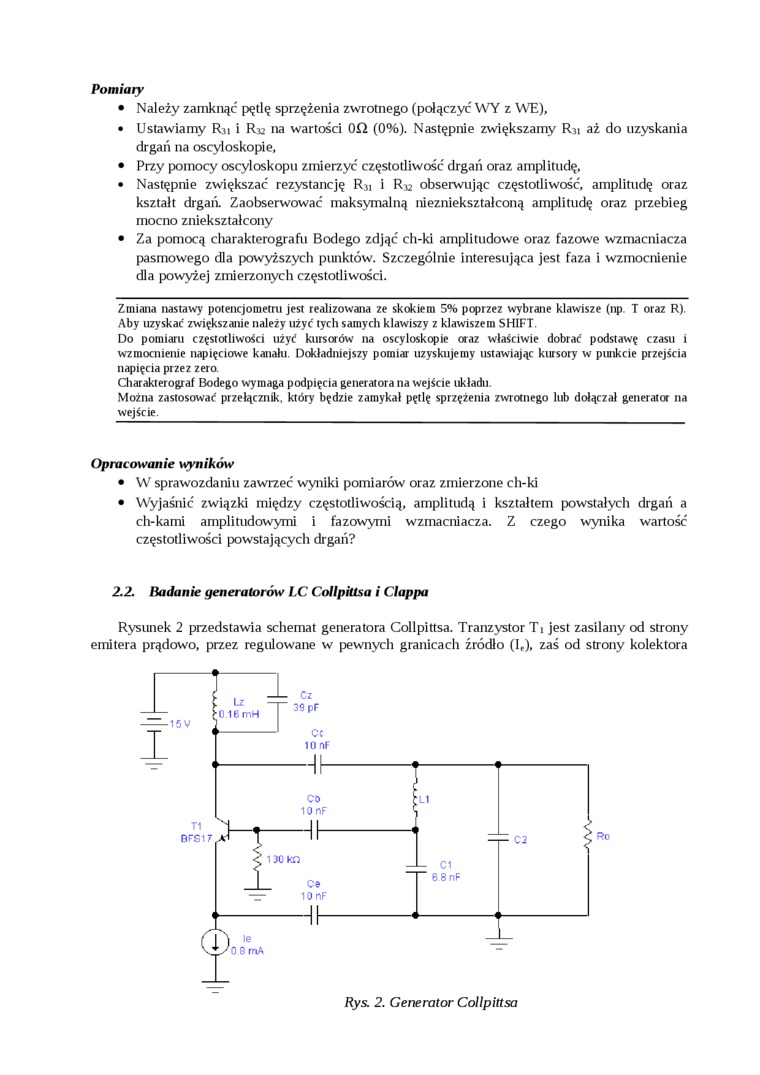

Rysunek 2 przedstawia schemat generatora Collpittsa. Tranzystor T1 jest zasilany od strony emitera prądowo, przez regulowane w pewnych granicach źródło (I_f), zaś od strony kolektora

Rys. 2. Generator Collpittsa
