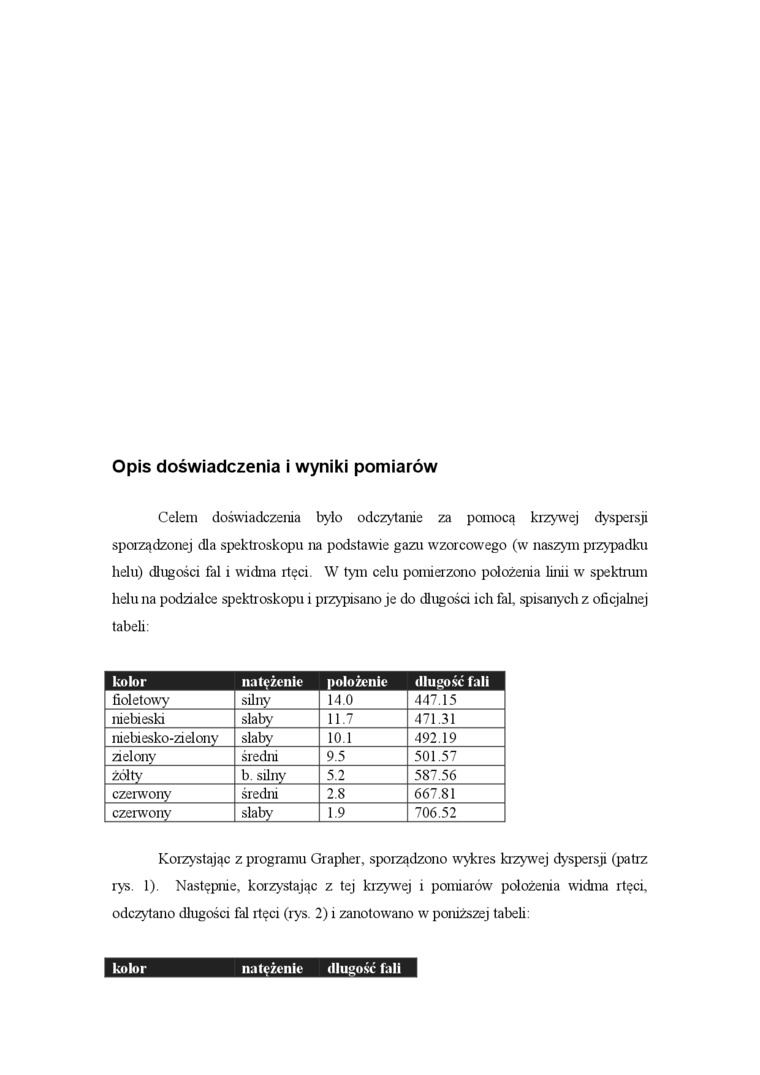

Opis doświadczenia i wyniki pomiarów

Celem doświadczenia było odczytanie za pomocą krzywej dyspersji sporządzonej dla spektroskopu na podstawie gazu wzorcowego (w naszym przypadku helu) długości fal i widma rtęci. W tym celu pomierzono położenia Unii w spektrum helu na podzialce spektroskopu i przypisano je do długości ich fal, spisanych z oficjahiej tabeU:

kolor	natężenie	położenie	długość fali
fioletowy	silny	14.0	447.15
niebieski	slaby	11.7	471.31
niebiesko-zielony	slaby	10.1	492.19
zielony	średni	9.5	501.57
żółty	b. silny	5.2	587.56
czerwony	średni	2.8	667.81
czerwony	slaby	1.9	706.52

Korzystając z programu Grapher, sporządzono wykres krzywej dyspersji (patrz rys. 1). Następnie, korzystając z tej krzywej i pomiarów położenia widma rtęci, odczytano długości fal rtęci (rys. 2) i zanotowano w poniższej tabeU:

kolor

natężenie długość fali
