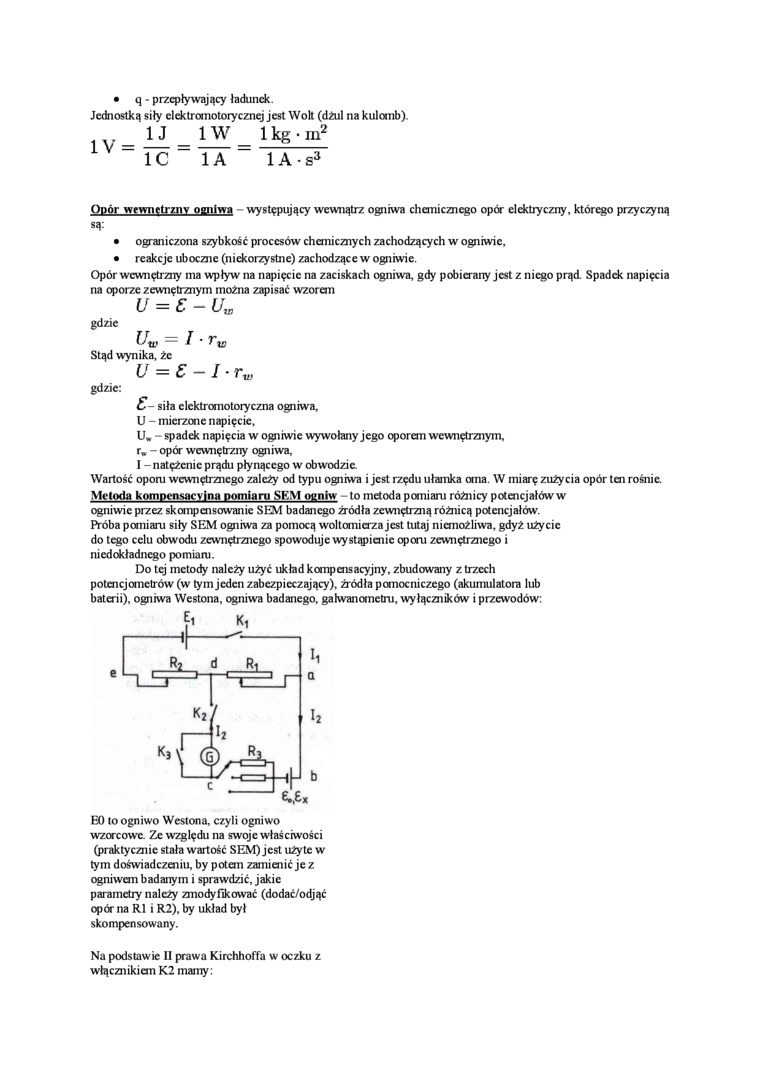

• q - przepływający ładunek.

Jednostką siły elektromotorycznej jest Wolt (dźul na kulomb).

1J IW lkg-m^{2 1}    “ 1C “ 1A “ 1A • s³

Opór wewnętrzny ogniwa występujący wewnątrz ogniwa chanicznego opór elektryczny, którego przyczyną są:

•    ograniczona szybkość procesów chemicznych zachodzących w ogniwie,

•    reakcje uboczne (niekorzystne) zachodzące w ogniwie.

Opór wewnętrzny ma wpływ na napięcie na zaciskach ogniwa, gdy pobierany jest z niego prąd. Spadek napięcia na oporze zewnętrznym można zapisać wzorem

u = s-u_w

gdzie

u_w

= / • r_w

Stąd wynika, że

U = £-1 -r_w

gdzie:

£- siła elektromotoryczna ogniwa,

U - mierzone napięcie,

U» spadek napięcia w ogniwie wywołany jego oporem wewnętrznym, r_w - opór wewnętrzny ogniwa,

I - natężenie prądu płynącego w obwodzie.

Wartość oponi wewnętrznego zależy od typu ogniwa i jest rzędu ułamka oma. W miarę zużycia opór ten rośnie. Metoda kompensacyjna pomiaru SKM ogniw to metoda pomiaru różnicy potencjałów w ogniwie przez skompensowanie SEM badanego źródła zewnętrzną różnicą potencjałów.

Próba pomiaru siły SEM ogniwa za pomocą woltomierza jest tutaj niemożliwa, gdyż użycie do tego celu obwodu zewnętrznego spowoduje wystąpienie oporu zewnętrznego i niedokładnego pomiaiu.

Do tej metody należy użyć układ kompensacyjny, zbudowany z trzech potencjometrów (w tym jeden zabezpieczający), źródła pomocniczego (akumulatora lub baterii), ogniwa Westona, ogniwa badanego, gałwanometru, wyłączników i przewodów:

KO to ogniwo Westona, czyli ogniwo wzorcowe. Ze względu na swoje właściwości (praktycznie stała wartość SEM) jest użyte w tym doświadczeniu, by potem zamienić je z ogniwem badanym i sprawdzić, jakie parametry należy zmodyfikować (dodać/odjąć opór na R1 i R2), by układ był skompensowany.

Na podstawie II prawa Kirchhoffa w oczku z włącznikiem K2 mamy:
