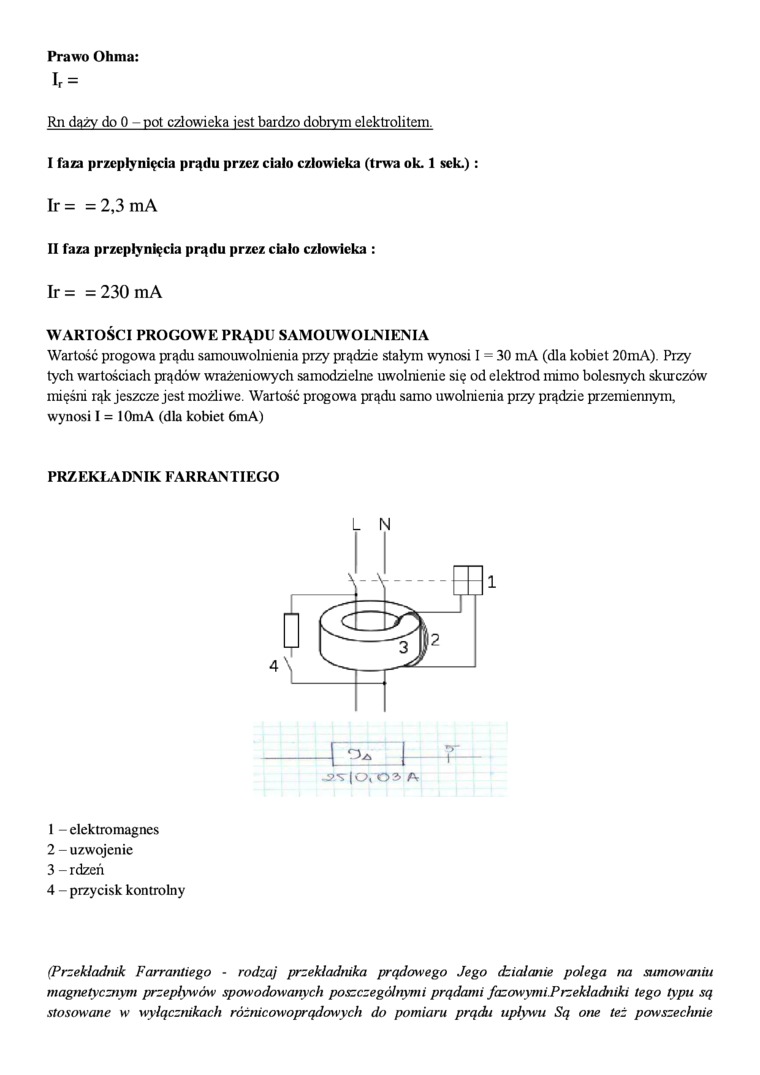

Prawo Ohma: Ir =

Rn dąży do 0 - pot człowieka jest bardzo dobrym elektrolitem.

I    faza przepłynięcia prądu przez ciało człowieka (trwa ok. 1 sck.) :

Ir = = 2,3 mA

II    faza przepłynięcia prądu przez ciało człowieka :

Ir = =230 mA

WARTOŚCI PROGOWE PRĄDL SAMOUWOLNIENIA

Wartość progowa prądu samouwolnienia przy prądzie stałym wynosi I = 30 mA (dla kobiet 20mA). Przy tych wartościach prądów wrażeniowych samodzielne uwolnienie się od elektrod mimo bolesnych skurczów mięśni rąk jeszcze jest możliwe. Wartość progowa prądu samo uwolnienia przy prądzie przemiennym, wynosi I = lOmA (dla kobiet 6mA)

PRZEKŁADMK FARRANTIEGO

L N

-S. r-

1    - elektromagnes

2    - uzwojenie

3    - rdzeń

4    - przycisk kontrolny (Przekladnik Farrantiego - rodzaj przekladnika prądowego Jego działanie polega na sumowaniu magnetycznym przepływów spowodowanych poszczególnymi prądami fazowymi.Przekladniki tego typu są stosowane w wyłącznikach różnicowoprądowych do pomiaru prądu upływu Są one też powszechnie
