116482

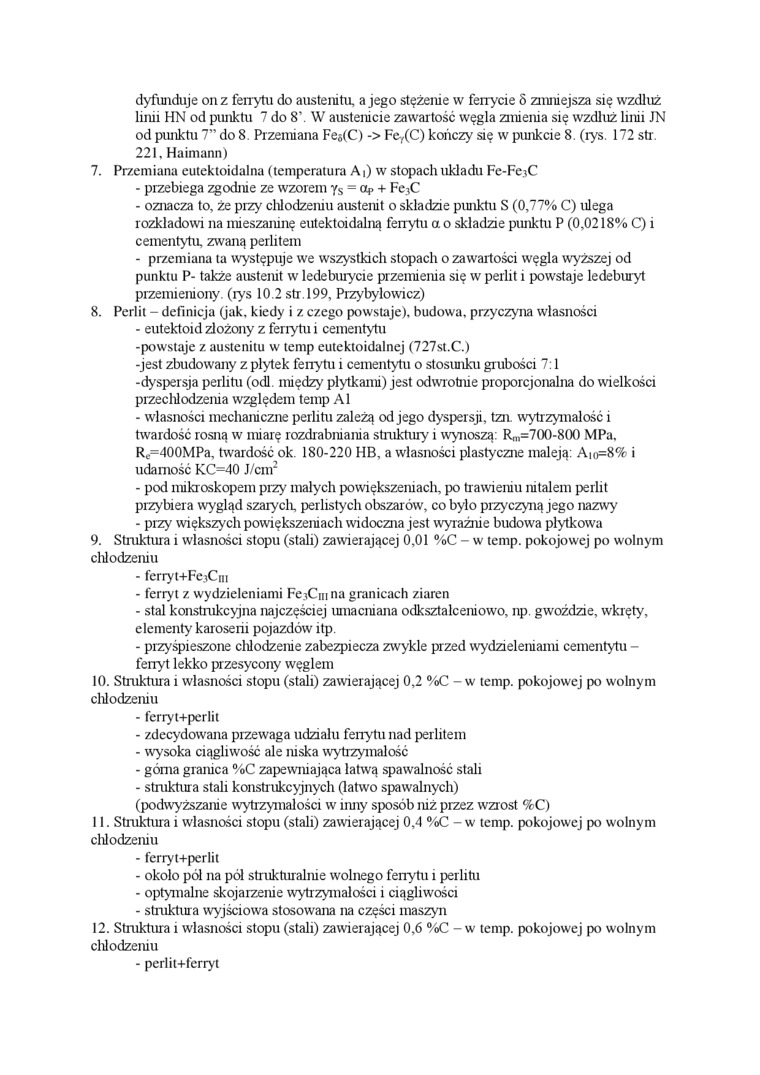

dyfunduje on z ferrytu do austenitu, a jego stężenie w ferrycie 5 zmniejsza się wzdłuż linii HN od punktu 7 do 8’. W austenicie zawar tość węgla zmienia się wzdłuż linii JN od punktu 7” do 8. Przemiana Fe$(C) -> Fe-,(C) kończy się w punkcie 8. (rys. 172 str. 221. Haimann)

7.    Przemiana eutektoidalna (temperatura A i) w stopach układu Fe-FejC

-    przebiega zgodnie ze wzorem y_s = Op + Fe^C

-    oznacza to, że przy cltlodzeniu austenit o składzie punktu S (0,77% C) ulega rozkładowi na mieszaninę eutektoidalna ferrytu a o składzie punktu P (0,0218% C) i cementytu, zwaną perlitem

-    przemiana ta występuje we wszystkich stopach o zawartości węgla wyższej od punktu P- także austenit w ledebiuycie przemienia się w perlit i powstaje ledeburyt przemieniony, (rys 10.2 str. 199, Przybyłowicz)

8.    Perlit - definicja (jak, kiedy i z czego powstaje), budowa, przyczyna własności

-    eutektoid złożony z ferrytu i cementytu -powstaje z austenitu w temp eutektoidalnej (727st.C.)

-jest zbudowany z płytek ferrytu i cementytu o stosunku grubości 7:1

-dyspersja perlitu (odl. między płytkami) jest odwrotnie proporcjonalna do wielkości

przechodzenia względem temp Al

-    własności mechaniczne perlitu zależą od jego dyspersji, tzn wytrzymałość i twardość rosną w miarę rozdrabniania struktury i wynoszą: Rn,=700-800 MPa. R_e=400MPa, twardość ok. 180-220 HB, a własności plastyczne maleją: Aio=8% i uda mość KC=40 J/cm²

-    pod mikroskopem przy małych powiększeniach, po tr awieniu nitalem perlit przybiera wygląd szarych, perlistych obszarów, co było przyczyną jego nazwy

-    przy większych powiększeniach widoczna jest wyraźnie budowa płytkowa

9.    Struktura i własności stopu (stali) zawierającej 0,01 %C - w temp. pokojowej po wolnym chodzeniu

-    ferryt+FejCm

-    ferryt z wydzieleniami Fe.jCnina granicach ziaren

-    stal konstrukcyjna najczęściej umacniana odksztalceniowo, np. gwoździe, wkręty, elementy karoserii pojazdów itp.

-    przyśpieszone chodzenie zabezpiecza zwykle przed wydzieleniami cementytu -ferryt lekko przesycony węglem

10.    Struktura i własności stopu (stali) zawierającej 0,2 %C - w temp. pokojowej po wolnym chodzeniu

-    ferryt+perlit

-    zdecydowana przewaga udziału ferrytu nad perlitem

-    wysoka ciągliwość ale ruska wytrzymałość

-    górna granica %C zapewniająca łatwą spawalność stali

-    struktura stali konstrukcyjnych (łatwo spawalnych)

(podwyższanie wytrzymałości w iimy sposób niż przez wzrost %C)

11.    Struktura i własności stopu (stali) zawierającej 0,4 %C - w temp. pokojowej po wolnym chodzeniu

-    ferryt+perlit

-    około pól na pół strukturalnie wolnego ferrytu i perlitu

-    optymalne skojarzenie wytrzymałości i ciągliwości

-    struktura wyjściowa stosowana na części maszyn

12.    Struktura i własności stopu (stali) zawierającej 0,6 %C - w temp. pokojowej po wolnym chodzeniu

-    perlit+ferryt
