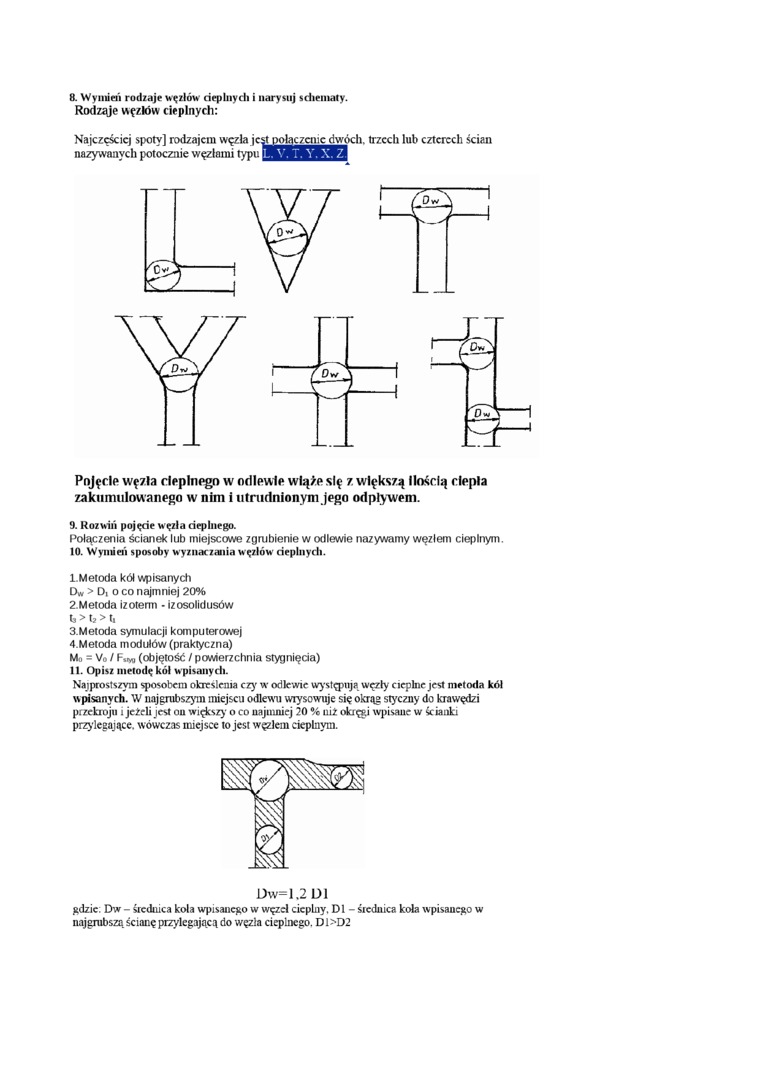

8. Wy mi ni rodzaje węzłów cieplnych i narysuj schematy.

Rodząje węzłów cieplnych:

V. T. V. X. Z

Najczęściej spoty] rodzajem węzła jest połączenie dwóch, trzccłi lub czterech ścian nazywanych potocznie węzłami typu |

Pojęcie węzła cieplnego w odlewie wlą/p się z większą Ilością ciepła zakumulowanego w nim i utrudnionym jego odpływem.

9.    Rozwiń pojęcie węzła cieplnego.

Połączenia ścianek lub miejscowe zgrubienie w odlewie nazywamy węzłem cieplnym.

10.    Wymięli sposoby wyznaczania w ęzłów cieplnych.

1. Metoda kół wpisanych D* > Di o co najmniej 20%

2. Metoda izoterm - izosolidusów

t* > t? > t,

3. Metoda symulacji komputerowej

4. Metoda modułów (praktyczna)

Mu = Vo / Fum (objętość / powierzchnia stygnięcia)

11.    Opisz metodę kół wpisanych.

Najprostszym sposobem określenia czy w odlewie występują węzły cieplne jest metoda kół wpisanych. W najgrubszym miejscu odlewni wrysowuje się okrąg styczny do krawędzi pizekioju i jeżeli jest ou większy o co najmniej 20 % niż okręgi wpisane w ścianki przylegające, wówczas miejsce to jest węzłem cieplnym.

L)w=l,2 Ul

gdzie. Dw - średnica koła wpisanego w węzeł cieplny. Dl - średnica koła wpisanego w najgrubszą ścianę przylegającą do węzła cieplnego. D1 >D2
