egzamin-teoriaobwodow i

KRAKÓW, 28 CZERWCA 2010 R. CZĘŚĆ DRUGA

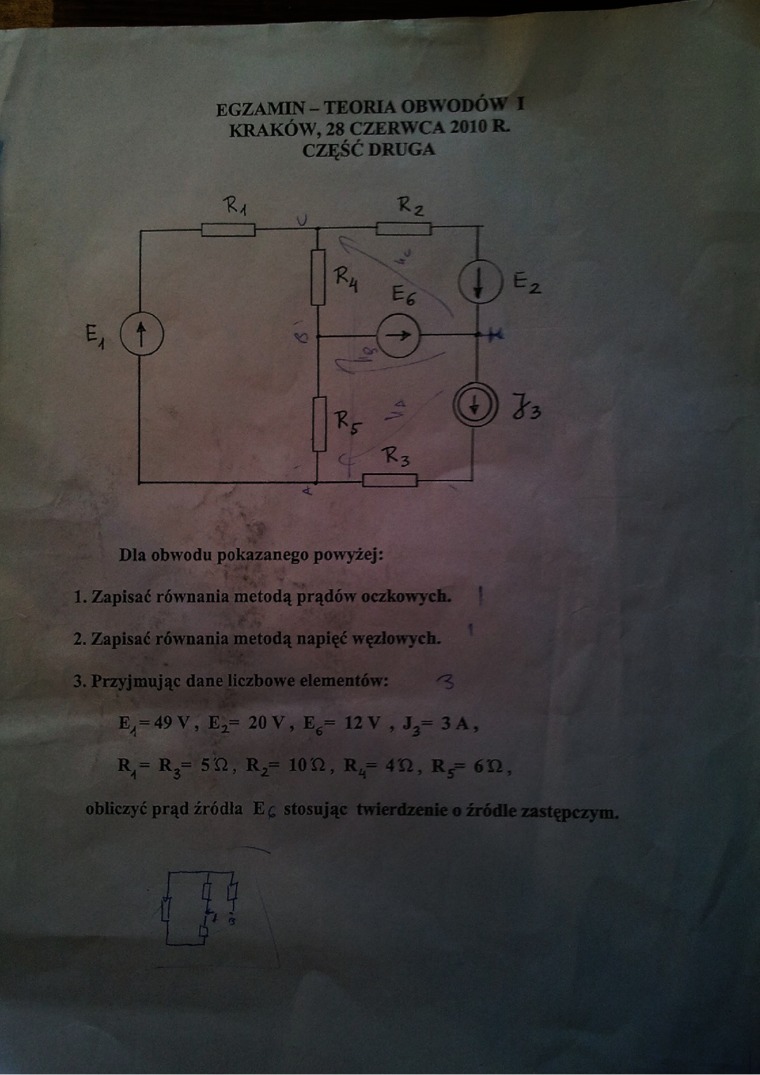

Dla obwodu pokazanego powyżej:

1.    Zapisać równania metodą prądów Oczkowych.

2.    Zapisać równania metodą napięć węzłowych.

3.    Przyjmując dane liczbowe elementów:    ^5

= 49 V, E₂= 20 V, E₆= 12 V , J_%= 3A,

R_h= Rj= 5'Q, R₂= 10 Sł, R₄= 4Cl, R_y= 6T2,

obliczyć prąd źródła E ę stosując twierdzenie o źródle zastępczym.
