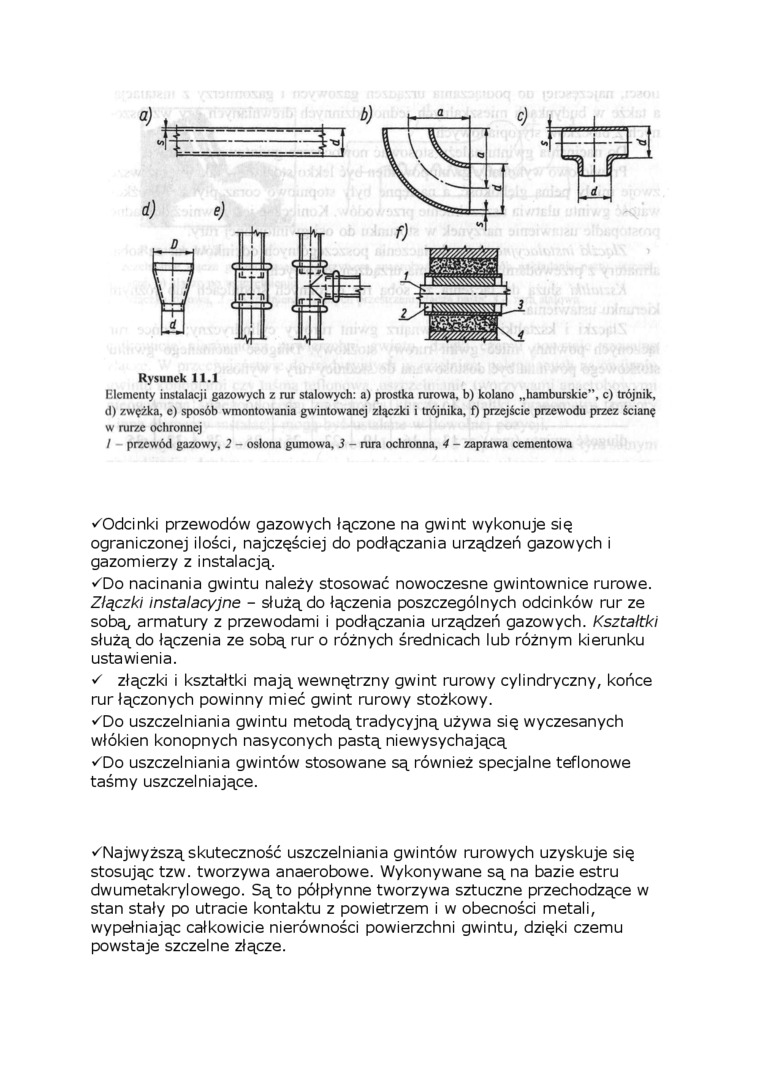

Rysunek 11.1

Elementy instalacji gazowych z rur stalowych: a) prostka rurowa, b) kolano „hamburskie", c) trójnik, d) zwężka, e) sposób wmontowania gwintowanej złączki i trójnika, f) przejście przewodu przez ścianę w rurze ochronnej

I przewód gazowy, 2 - osłona gumowa, 3 - rura ochronna, 4 - zaprawa cementowa

^Odcinki przewodów gazowych łączone na gwint wykonuje się ograniczonej ilości, najczęściej do podłączania urządzeń gazowych i gazomierzy z instalacją.

^Do nacinania gwintu należy stosować nowoczesne gwintownice rurowe. Złączki instalacyjne - służą do łączenia poszczególnych odcinków rur ze sobą, armatury z przewodami i podłączania urządzeń gazowych. Kształtki służą do łączenia ze sobą rur o różnych średnicach lub różnym kierunku ustawienia.

^ złączki i kształtki mają wewnętrzny gwint rurowy cylindryczny, końce rur łączonych powinny mieć gwint rurowy stożkowy.

^Do uszczelniania gwintu metodą tradycyjną używa się wyczesanych włókien konopnych nasyconych pastą niewysychającą ^Do uszczelniania gwintów stosowane są również specjalne teflonowe taśmy uszczelniające.

^Najwyższąskuteczność uszczelniania gwintów rurowych uzyskuje się stosując tzw. tworzywa anaerobowe. Wykonywane są na bazie estru dwumetakrylowego. Są to półpłynne tworzywa sztuczne przechodzące w stan stały po utracie kontaktu z powietrzem i w obecności metali, wypełniając całkowicie nierówności powierzchni gwintu, dzięki czemu powstaje szczelne złącze.
