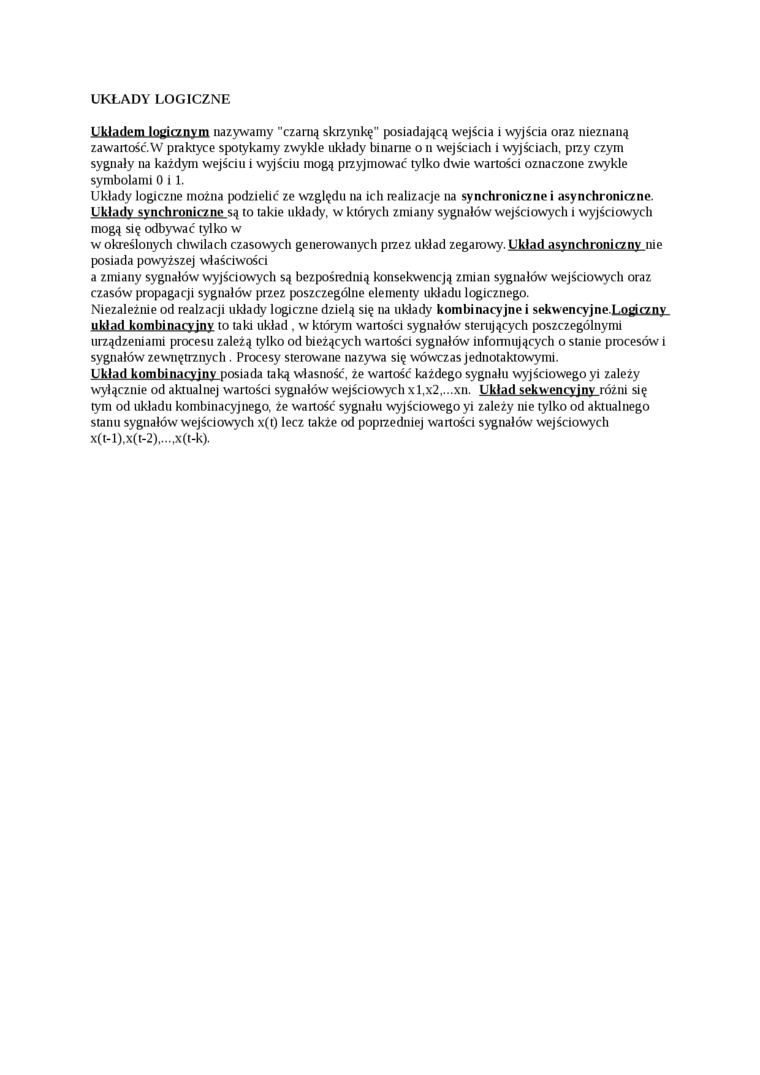

UKŁADY LOGICZNE

Układem logicznym nazywamy "czarną skrzynkę" posiadającą wejścia i wyjścia oraz nieznaną zawartość W praktyce spotykamy zwykle układy binarne o n wejściach i wyjściach, przy czym sygnały na każdym wejściu i wyjściu mogą przyjmować tylko dwie wartości oznaczone zwykle symbolami 0 i 1.

Układy logiczne można podzielić ze względu na ich realizacje na synchroniczne i asynchroniczne. Układy synchroniczne są to takie układy, w których zmiany sygnałów wejściowych i wyjściowych mogą się odbywać tylko w

w określonych chwilach czasowych generowanych przez układ zegarów. Układ asynchroniczny nie posiada powyższej właściwości

a zmiany sygnałów wyjściowych są bezpośrednią konsekwencją zmian sygnałów wejściowych oraz czasów propagacji sygnałów przez poszczególne elementy układu logicznego.

Niezależnie od realzacji układy logiczne dzielą się na układy kombinacyjne i sekwencyjne.Logiczny układ kombinacyjny to taki układ , w którym wartości sygnałów sterujących poszczególnymi urządzeniami procesu zależą tylko od bieżących wartości sygnałów informujących o stanie procesów i sygnałów zewnętrznych. Procesy sterowane nazywa się wówczas jednotaktowymi.

Układ kombinacyjny posiada taką własność, że wartość każdego sygnału wyjściowego yi zależy wyłącznie od aktualnej wartości sygnałów wejściowych x l,x2,...xn. Układ sekwencyjny różni się tym od układu kombinacyjnego, że wartość sygnału wyjściowego yi zależy nie tylko od aktualnego stanu sygnałów wejściowych x(t) lecz także od poprzedniej wartości sygnałów wejściowych x(t-l).x(t-2).....x(t-k).
