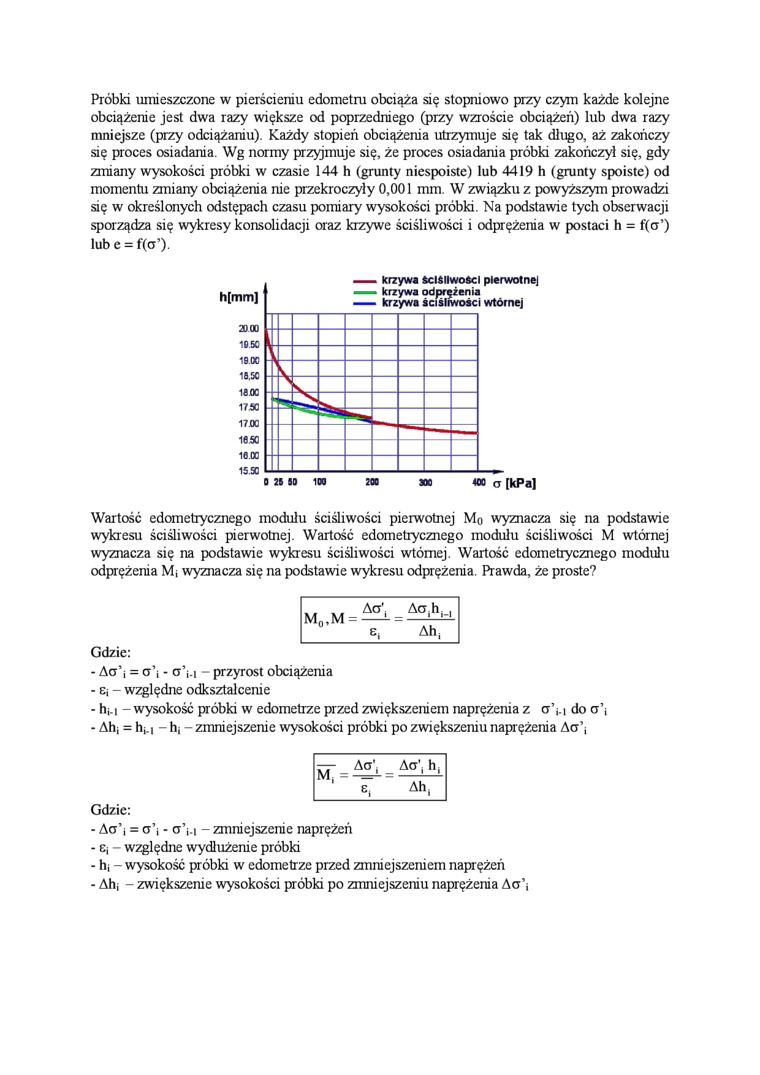

Próbki umieszczone w pierścieniu edometru obciąża się stopniowo przy czym każde kolejne obciążenie jest dwa razy większe od poprzedniego (przy wzroście obciążeń) lub dwa razy mniejsze (przy odciążaniu). Każdy stopień obciążenia utrzymuje się tak długo, aż zakończy się proces osiadania. Wg normy przyjmuje się, że proces osiadania próbki zakończył się, gdy zmiany wysokości próbki w czasie 144 h (grunty niespoiste) lub 4419 h (grunty spoiste) od momentu zmiany obciążenia nie przekroczyły 0,001 mm. W związku z powyższym prowadzi się w określonych odstępach czasu pomiary wysokości próbki. Na podstawie tych obserwacji sporządza się wykresy konsolidacji oraz krzywe ściśliwości i odprężenia w postaci h = f(a’) lub e = f(a’)

Wartość edometrycznego modułu ściśliwości pierwotnej Mo wyznacza się na podstawie wykresu ściśliwości pierwotnej. Wartość edometrycznego modułu ściśliwości M wtórnej wyznacza się na podstawie wykresu ściśliwości wtórnej. Wartość edometrycznego modułu odprężenia Mi wyznacza się na podstawie wykresu odprężenia. Prawda, że proste?

M₀,M

Aa’_;

Ag.hj-i

Ah,

Gdzie:

-    Aa’i = a’i - cr’i.1 - przyrost obciążenia

-    Ej - względne odkształcenie

-    hj.i - wysokość próbki w edometrze przed zwiększeniem naprężenia z a\.| do a’i

-    Ahj = hj.i - h₄ - zmniejszenie wysokości próbki po zwiększeniu naprężenia Aa’j

'1 1 1 > Q. 1	Aa', h,
^łTłi ^e.	Ah,

Gdzie:

-    Aa’i = a’i - aVi - zmniejszenie naprężeń

-    ej - względne wydłużenie próbki

-    hj - wysokość próbki w edometrze przed zmniejszeniem naprężeń

-    Ahj - zwiększenie wysokości próbki po zmniejszeniu naprężenia Aa\
