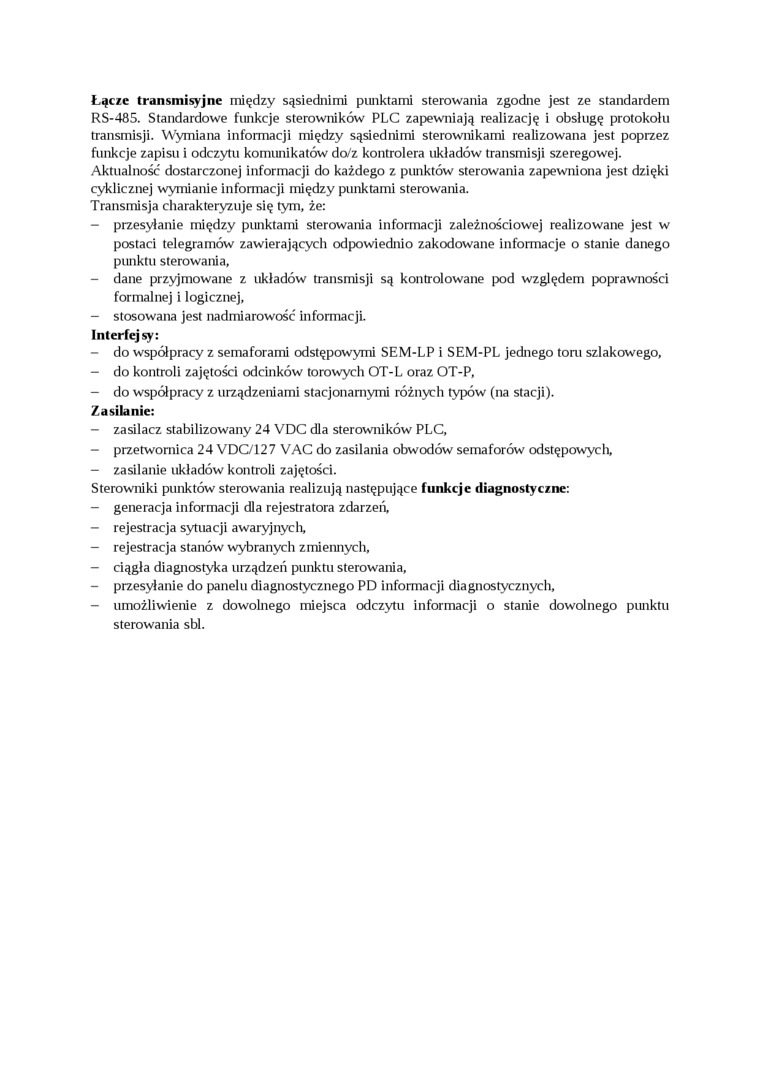

Łącze transmisyjne między sąsiednimi punktami sterowania zgodne jest ze standardem RS-485. Standardowe funkcje sterowników PLC zapewniają realizację i obsługę protokołu transmisji. Wymiana informacji między sąsiednimi sterownikami realizowana jest poprzez funkcje zapisu i odczytu komunikatów do/z kontrolera układów transmisji szeregowej. Aktualność dostarczonej informacji do każdego z punktów sterowania zapewniona jest dzięki cyklicznej wymianie informacji między punktami sterowania.

Transmisja charakteryzuje się tym, że:

-    przesyłanie między punktami sterowania informacji zależności owej realizowane jest w postaci telegramów zawierających odpowiednio zakodowane informacje o stanie danego punktu sterowania,

-    dane przyjmowane z układów transmisji są kontrolowane pod względem poprawności formalnej i logicznej,

-    stosowana jest nadmiarowość informacji.

Interfejsy:

-    do współpracy z semaforami odstępowymi SEM-LP i SEM-PL jednego toni szlakowego,

-    do kontroli zajętości odcinków torowych OT-L oraz OT-P,

-    do współpracy z urządzeniami stacjonarnymi różnych typów (na stacji).

Zasilanie:

-    zasilacz stabilizowany 24 VDC dla sterowników PLC,

-    przetwornica 24 VDG/127 VAC do zasilania obwodów semaforów odstępowych,

-    zasilanie układów kontroli zajętości.

Sterowniki punktów sterowania realizują następujące funkcje diagnostyczne:

-    generacja informacji dla rejestratora zdarzeń,

-    rejestracja sytuacji awaryjnych,

-    rejestracja stanów wybranych zmiennych,

-    ciągła diagnostyka urządzeń punktu sterowania,

-    przesyłanie do panelu diagnostycznego PD informacji diagnostycznych,

-    umożliwienie z dowolnego miejsca odczytu informacji o stanie dowolnego punktu sterowania sbl.
