METROLOGIA I MIERNICTWO WARSZTATOWE, Pomiary zarysów kształtowych na mikroskopie warsztatowym, POLITECHNIKA OPOLSKA


LABORATORIUM

MIERNICTWA

WARSZTATOWEGO

SPRAWOZDANIE

z laboratorium miernictwa warsztatowego

Temat: Pomiary zarys�w ksztatowych na mikroskopie warsztatowym

1.Wiadomoci wprowadzajce

Mikroskop warsztatowy naley do najbardziej uniwersalnego przyrzdu stosowanego w laboratoriach metrologicznych. Suy do pomiaru wymiar�w liniowych i ktowych wszelkiego rodzaju przedmiot�w cylindrycznych, paskich i ksztatowych.

Ze wzgldu na zakres i wielko spotyka si dwa typy mikroskop�w: warsztatowy (may i duy) oraz uniwersalny. Wsp�ln cech tych przyrzd�w jest moliwo dokonywania pomiar�w w ukadzie wsp�rzdnych prostoktnych. R�ni si one midzy sob dokadnoci odczytu oraz moliwociami pomiarowymi, a take wyposaeniem dodatkowym.

Przedmioty otrzymane do mierzenia (odwzorowania ksztatu):

n� ksztatowy 1,

n� ksztatowy 2,

n� ksztatowy 3,

0x01 graphic

Metoda pomiarowa jest prosta i polega na odwzorowaniu przedmiotu mierzonego przy pomocy kolejnych wartoci odczytanych (pobranych) z przedmiotu mierzonego. Zbi�r punkt�w otrzymanych przez taki pomiar daje nam obraz zarysu mierzonego.

2. Zadania

Zmierzy charakterystyczne punkty zarysu przedmiotu ksztatowego w ukadzie wsp�rzdnych prostoktnych. uki bdce czci zarysu naley zmierzy w kilku punktach.

3. Zestawienie potrzebnych pomocy

Mikroskop warsztatowy duy.

0x01 graphic

obrotowy st� pomiarowy,

bben ruby y,

bben ruby x,

obiektyw,

okularowa gowica goniometryczna,

koo rczne do obrotu stou,

ruba zaciskowa,

Pytka wzorcowa: 20 mm, pobrana z zestawu pytek wzorcowych bdcych na stanie laboratorium metrologii.

Plan mierzenia - notowanie wynik�w

Pomiar polega na zmierzeniu rzdnych yi przy zaoonych z g�ry odcitych xi.

lp.

n� 1; xi

n� 1; yi

n� 2; xi

n� 2; yi

n� 3; xi

n� 3; yi

1.

20.88

8.29

1.8

6

41.54

5.81

2.

20.92

10.22

1.89

6.52

41.98

9.33

3.

19.48

10.23

2.93

8.32

41.71

11.64

4.

17.8

10.27

3.79

9.09

41.41

13.84

5.

15.97

10.4

4.77

9.19

41.09

16.15

6.

15.88

11.79

5.87

9.23

37.97

16.29

7.

15.64

12.88

6.85

9.57

35.17

16.4

8.

15.25

13.78

7.54

10.05

33.41

15.86

9.

14.44

14.69

8.12

10.65

31.73

15.32

10.

13.71

15.06

8.98

11.89

29.39

14.57

11.

12.56

15.29

9.97

13

25.42

14.74

12.

10.82

14.97

11

13.65

24.23

14.63

13.

9.77

14.1

12.08

13.8

24.47

14.39

14.

8.88

13.19

13.57

13.6

22.92

14.08

15.

7.51

12.39

14.4

13.1

22.47

13.73

16.

6.48

12.82

15.14

12.22

20.92

13.79

17.

6.04

13.45

15.54

11.17

20

13.59

18.

5.77

15.15

15.7

10

19.37

13.27

19.

5.4

17.5

15.84

8.72

18.86

12.78

20.

5

20.01

18.05

8.75

18.42

12.32

21.

3.7

19.99

20.76

8.63

16.97

12.34

22.

2.27

19.88

20.74

7

15.24

12.37

23.

2.22

18.04

20.69

6

15.19

10.97

24.

2.16

15.33

14.98

10.74

25.

2.09

12

10.78

10.89

26.

2

8

10.57

11.14

27.

10.72

13.79

28.

10.89

17.4

29.

7.76

17.56

30.

3.95

17.7

31.

3.8

14

32.

3.66

11

33.

3.55

8

34.

3.48

5.81

5. Analiza wynik�w, wnioski i uwagi

Bd pomiaru na mikroskopach wynosi:

0x01 graphic

gdzie:

L - wielko mierzona w mm,

H - wysoko przedmiotu mierzonego w mm,

Wartoci bd�w policzone dla maksymalnych wartoci H i L w serii pomiar�w wynosz:

Dla pomiar�w nr 1: H1 = 18,25 mm  = � 1,17 m,

Dla pomiar�w nr 2: H2 = 18,43 mm  = � 1,16 m,

Dla pomiar�w nr 3: H3 = 15,33 mm  = � 7,07 m,

6. Poda obszerniejsze wyjanienia

Otrzymane wyniki pomiar�w zostay przedstawione na wykresach. Z poczenia punkt�w pomiarowych otrzymano zarys rzeczywisty mierzonego przedmiotu z odpowiedni dokadnoci. Dokadno zaley przede wszystkim od czstoci pobieranych wartoci (pomiar�w), a w mniejszym stopniu od dokadnoci pomiaru zastosowanego mikroskopu. Dokadne odwzorowanie zarysu ksztatowego t metod nie nastrcza wikszych trudnoci. Mona by jednak usprawni odczyt pomiar�w, poniewa ze wzgldu na ich ilo jest to czynno pracochonna.

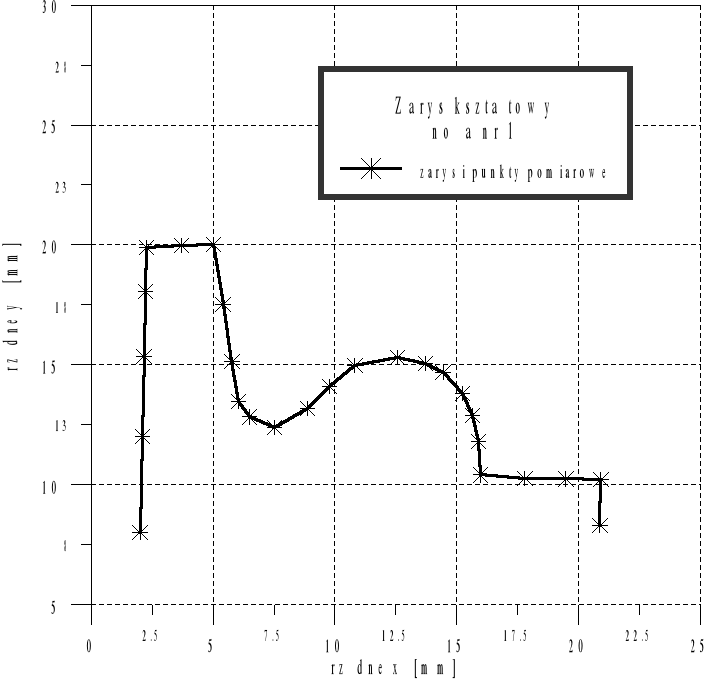

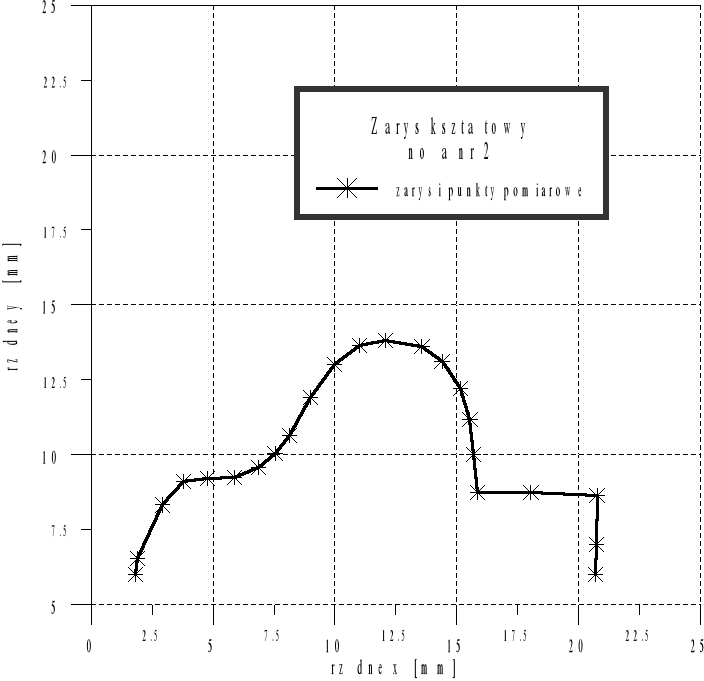

Ponisze wykresy odzwierciedlaj wymiary i rzeczywisty ksztat mierzonych zarys�w

0x01 graphic

0x01 graphic

0x01 graphic
