Politechnika Śląska
w Gliwicach
Wydział Elektryczny
semestr VII /MUE
LABORATORIUM URZĄDZEŃ ELEKTRYCZNYCH
TEMAT: Badanie elektrycznych źródeł światła i natężenia oświetlenia
Sekcja 46:
Kula Tomasz
Sobota Wojciech
Wolny Adam
Wolski Tomasz
1. Cel i zakres ćwiczenia:
Celem ćwiczenia jest zapoznanie z elektrycznymi źródłami światła i ich podstawowymi właściwościami eksploatacyjnymi.
Pomiary natężenia oświetlenia

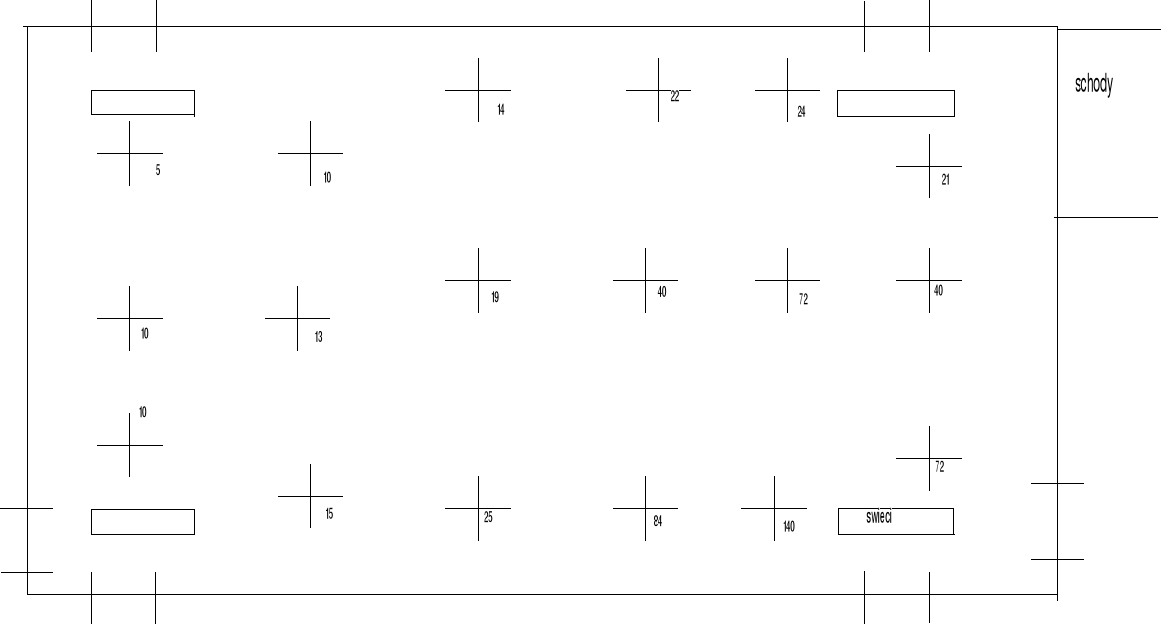

Pomiarów dokonaliśmy na korytarzu o powierzchni 6 x 9 = 54 m2.Rozmieszczenie punktów pomiarowych oraz rozmieszczenie okien i lamp pokazane zostało na poniższym rysunku. Wysokość korytarza h = 3,1 m. Do pomiarów użyliśmy luksomierza umieszczonego na wysokości 0,8 m od ziemi korytarza.
Średnie natężenie oświetlenia obliczyliśmy ze wzoru:
[lx]
Równomierność oświetlenia:
Średnia równomierność oświetlenia:
3. Badanie źródeł światła
Schemat pomiarowy:
Pomiar lampy rtęciowej o danych znamionowych Pn=250W φ=1150[lm]
Tabela pomiarowa
t |
P1 |
I1 |
φ |
I3 |
P2 |
I4 |
UL |
UD |
U |
S |
cosϕ |
s |
W |
A |
μA |
A |
W |
A |
V |
V |
V |
VA |
---- |
20 |
80 |
3 |
5 |
0,25 |
|
|
|
|
220 |
660 |
0,121 |
40 |
80 |
3,1 |
8 |
0,25 |
|
|
|
|
220 |
682 |
0,117 |
60 |
90 |
3,1 |
9 |
0,25 |
|
|
|
|
220 |
682 |
0,132 |
80 |
100 |
3,1 |
14 |
0,25 |
|
|
|
|
220 |
682 |
0,147 |
100 |
120 |
3,1 |
20 |
0,25 |
|
|
|
|
220 |
682 |
0,176 |
120 |
130 |
2,95 |
30 |
0,25 |
|
|
|
|
220 |
649 |
0,200 |
140 |
140 |
2,9 |
48 |
0,25 |
|
|
|
|
220 |
638 |
0,219 |
160 |
160 |
2,85 |
75 |
0,25 |
|
|
|
|
220 |
627 |
0,255 |
180 |
180 |
2,75 |
141 |
0,25 |
|
|
|
|
220 |
605 |
0,298 |
200 |
200 |
2,6 |
215 |
0,25 |
|
|
|
|
220 |
572 |
0,350 |
220 |
220 |
2,45 |
225 |
0,25 |
|
|
|
|
220 |
539 |
0,408 |
240 |
240 |
2,25 |
290 |
0,25 |
|
|
|
|
220 |
495 |
0,485 |
260 |
260 |
2,0 |
355 |
0,25 |
|
|
|
|
220 |
440 |
0,591 |
280 |
260 |
1,9 |
360 |
0,25 |
|
|
|
|
220 |
418 |
0,622 |
300 |
260 |
1,9 |
360 |
0,25 |
240 |
1,9 |
130 |
155 |
220 |
418 |
0,622 |
U |
P2 |
I1 |
φ |
S |
cosφ |
[V] |
[W] |
[A] |
[μA] |
[VA] |
[-] |
210 |
220 |
1,7 |
315 |
357 |
0,616 |
200 |
205 |
1,55 |
272 |
310 |
0,661 |
190 |
180 |
1,35 |
221 |
256,5 |
0,702 |
180 |
135 |
1,05 |
182 |
189 |
0,714 |
4. Charakterystyki

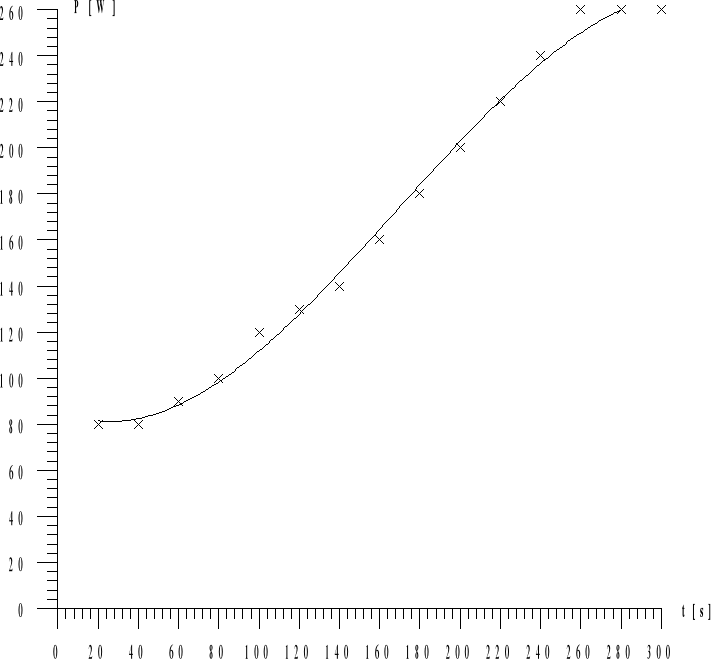

Charakterystyka P = f (t)

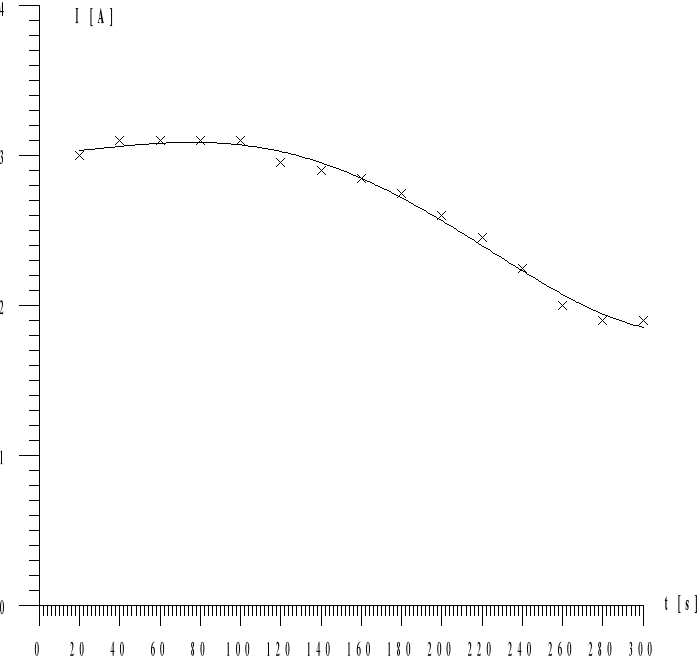

Charakterystyka I = f (t)

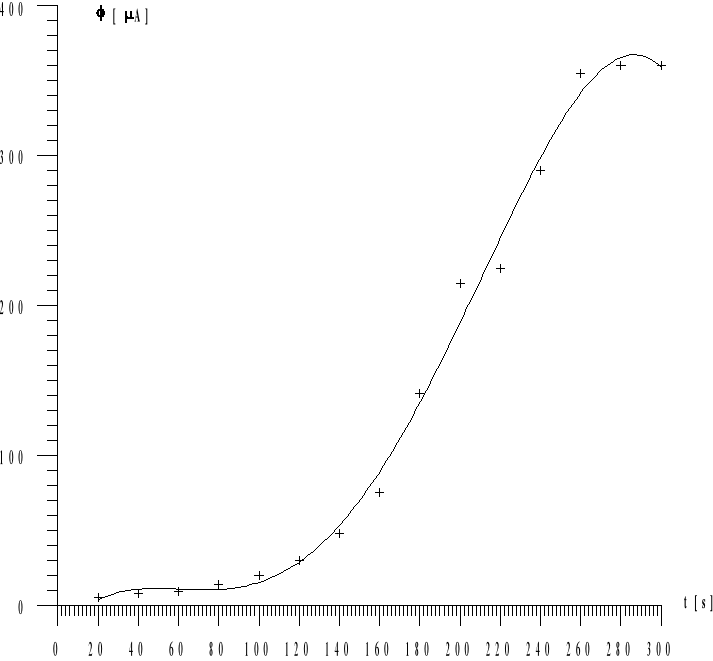

Charakterystyka φ = f (t )

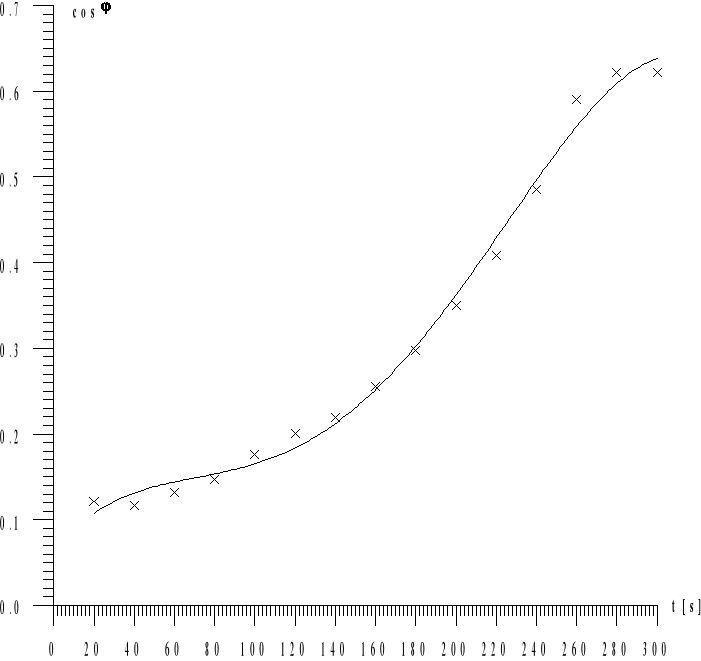

Charakterystyka cosϕ = f (t )
Charakterystyka P = f ( U )
Charakterystyka I = f ( U )

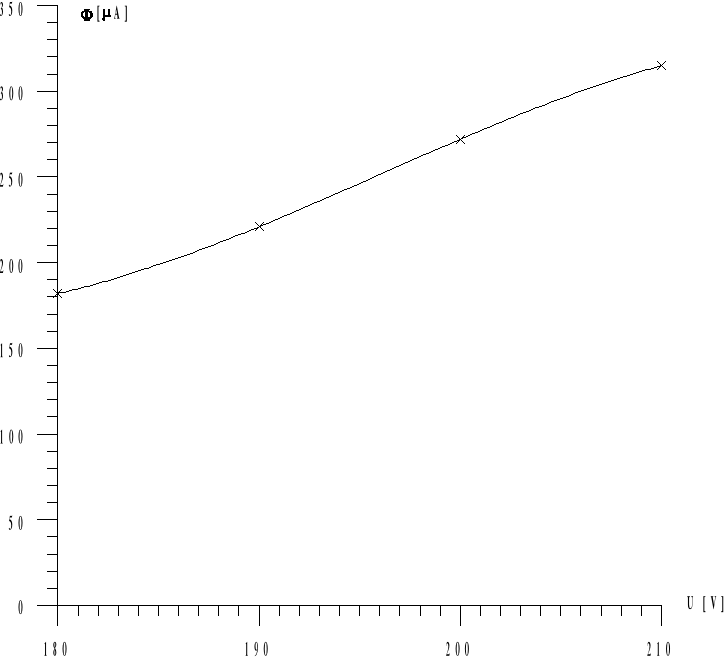

Charakterystyka φ = f ( U )

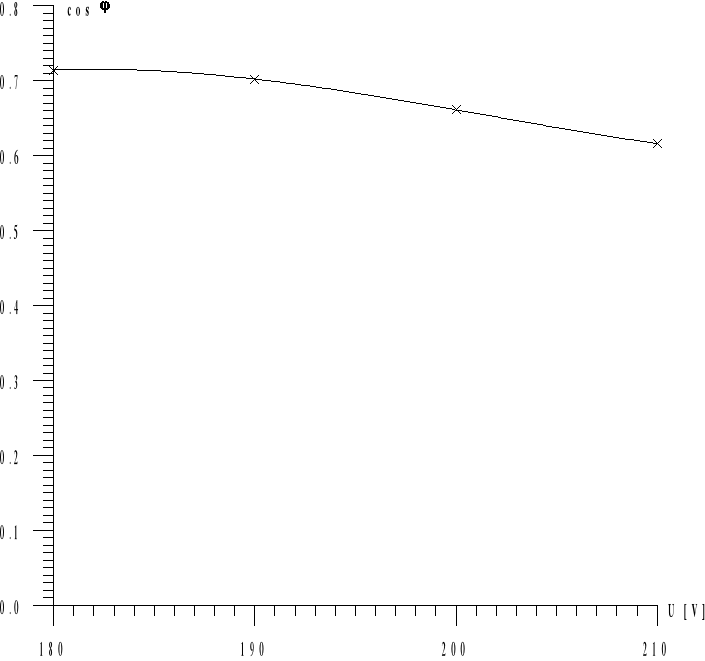

Charakterystyka cosϕ = f ( U )
Wnioski:
W przeprowadzonym ćwiczeniu zapoznaliśmy się z elektrycznymi źródłami światła, ich podstawowymi własnościami eksploatacyjnymi oraz pomiarem natężenia oświetlenia w pomieszczeniu. Badając natężenie na korytarzu zapoznaliśmy się z trzema podstawowymi wielkościami charakteryzujące natężenie. Na podstawie PN można było stwierdzić , że natężenie na korytarzu ( korytarz traktujemy jako pomieszczenie dla ogólnej orientacji) jest z godne z PN . PN przewidują natężenie oświetlenia 10 lx , natomiast u nas na podstawie uzyskanych pomiarów średnie natężenie wyniosło 33,7 lx.
Natomiast do badań źródeł światła użyliśmy lampy rtęciowej. Na jej podstawie wyznaczyliśmy podstawowe charakterystyki oraz określiliśmy sprawność tej lampy. Sprawność tej lamy na podstawie pomiarów wyniosła 0,923.
