Temat ćw: Badanie widm optycznych za pomocą spektroskopu.

1.Przegląd widm fal elektromagnetycznych. Położenie fal świetlnych w tym

widmie.

Przegląd widma elektromagnetycznego rozpoczniemy od fal najdłuższych, a więc o najmniejszych częstotliwościach. Są nimi najdłuższe fale radiowe o długościach fal sięgających kilku kilometrów, a częstotliwościach rzędu 150 kHz. Za nimi rozciągają się fale radiowe średnie (setki metrów), krótkie (dziesiątki metrów) i ultrakrótkie (metry, decymetry). Za falami radiowymi rozciąga się obszar mikrofal, sięgający do dł. fal rzędu 10-3 m. Najkrótsze mikrofale nakładają się na najdłuższe fale z zakresu tzw. podczerwieni, tzn. z zakresu promieniowania cieplnego rozciągającego się aż do długofalowej granicy promieniowania tzw. widzialnego.

Zakres promieniowania widzialnego jest stosunkowo bardzo wąski. Obejmuje on dł. od 7,6*10-7 m. do 4*10-7 m. Od strony krótkich fal obszar widzialny graniczy z nadfioletem sięgającym do dł. fal rzędu 10-8 m. Tutaj rozpoczyna się dziedzina promieniowania rentgenowskiego, pokrywająca się od strony krótkich fal z promieniowaniem γ, rozciągającym się do dł. fal rzędu 10-13-10-14 m.

2.Zjawisko dyspersji światła. Rozszczepienie światła w pryzmacie.

0x08 graphic

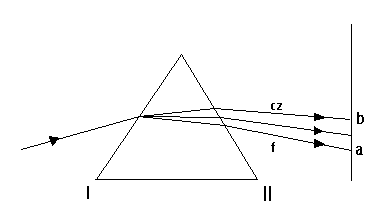

Rozszczepienie światła w pryzmacie polega na zachowaniu różnej wartości współczynnika łamania światła w zależności od jego różnej częstości drgań.

Przez powierzchnie I promień rozszczepia się na składowe promienie barwne

dzięki temu , że współczynniki załamania dla różnych barw są różne.

Z barwą wiąże się odpowiednia częstość drgań

Najsilniej załamuje się promień fioletowy o dużej częstości, najsłabiej - promień czerwony o małej częstości drgań.

Ścianka pryzmatu załamuje jeszcze bardziej promienie składowe powstałe w wyniku rozszczepienia.

Wstęga barwna ab, jaka powstaje na ekranie, nosi nazwę widma promieniowania wiązki padającej A.

3.Rodzaje widm optycznych. Mechanizm ich powstawania i metody otrzymywania.

Światło o poszczególnych barwach różni się długością fali. Cały zakres światła widzialnego mieści się w przedziale 0,63 - 0,40μm. Obraz otrzymany na skutek rozszczepienia światła białego nazywamy widmem. Gdy poszczególne barwy widma przechodzą w sposób ciągły jedna w drugą, wtedy widmo nazywamy widmem ciągłym.Widmo ciągłe otrzymujemy rozszczepiając światło wysyłane przez ciała stałe i ciekłe podgrzane do wysokiej temperatury.

Gazy o cząsteczkach dwu -i wieloatomowych dają widma pasmowe , w których nie występują pojedyncze linie o określonej jednej tylko długości fali, lecz pasma na przemian jasne i ciemne. Widma pasmowe otrzymujemy również w przypadku , czyli świecenia wzbudzonego innym światłem.

Światło białe przechodząc przez pary doznaje pochłaniania. okazuje się, że pochłaniane są dokładnie te same długości fal, które dane ciało emituje świecąc. Stąd światło białe, po przejściu przez pary jakiegoś pierwiastka, nie daje już widma ciągłego. Widmo takie nazywamy widmem absorpcyjnym.

4.Przyrządy do badań widm.

5.Istota, zastosowanie, czułość i dokładność analizy spektralnej.

Analiza spektralna umożliwia odkrycie nowych pierwiastków. W ten sposób w latach 60-tych ubiegłego stulecia odkryte zostały: cez, rubid, tal, ind i gal. W latach późniejszych wykryto spektroskopowo pierwiastki ziem rzadkich i gazy szlachetne. W ostatnich dziesiątkach lat analiza widmowa jest szeroko stosowaną metodą wykonywania szybkich seryjnych analiz, mających na celu przede wszystkim wykrywanie pierwiastków śladowych.

Analiza spektralna jest metodą bardzo czułą, pozwala na przykład na wykrycie sodu 3*10-7 mg. Z natężenia linii widmowych można wnioskować o stężeniu danego pierwiastka w danej próbce.

Tabele pomiarów

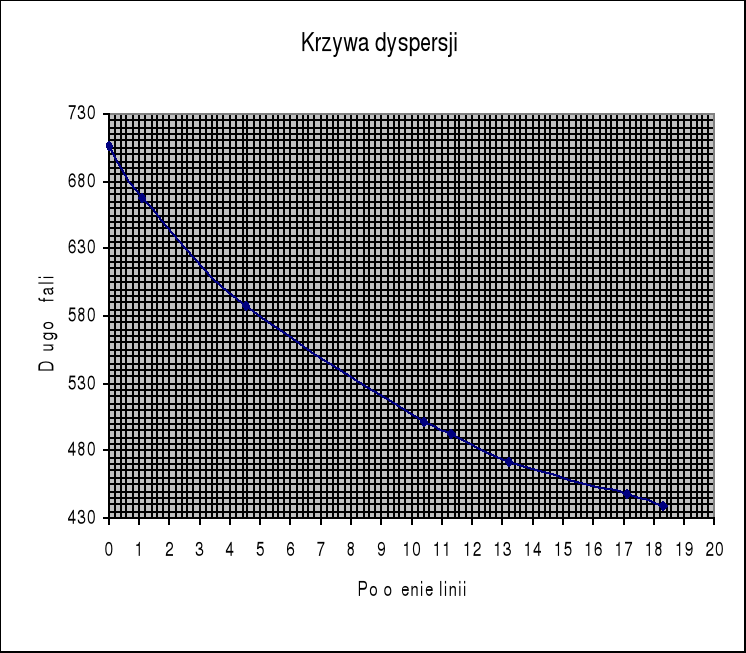

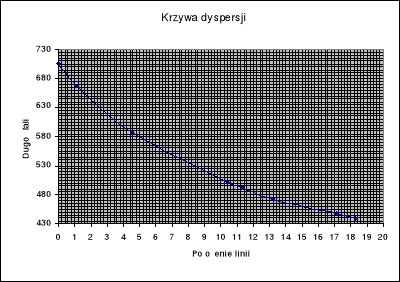

1.Sporządzenie krzywej dyspersji (skalowanie spektroskopu)

Nazwa gazu

Barwa linii widma

Położenie linii na skali x (cm)

Natężenie linii

(silna, słabo wid.)

Długości fali (μm) (odczytana z tablic)

0x08 graphic
HEL

Ciemno-czerwona

0.0

Średnio

706.5

Czerwona

1.1

Mocno

667.8

Żółta

4.5

Bardzo jaskrawa

587.6

Zielona

10.4

Mocno

501.6

Zielono-niebieska

11.3

Średnio

492.2

Niebieska

13.2

Słabo

471.3

Indygo

17.1

Mocna

447.1

Fiolet

18.3

Bardzo słabo

439.0

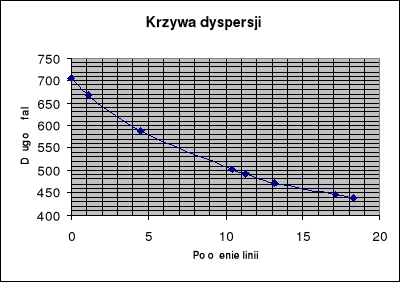

2. Widma emisyjne

Barwa linii widmowej

Położenie linii na skali x (cm)

Natężenie linii

Długość fali (μm) odczytana z wykresu

Nazwa gazu wypełniającego rurkę

Czerwona

0

Bardzo ciemna

706,5

Neon

oraz

Azot

0,6

Nieco jaśniejsza

682

0,7

Jeszcze bardziej jasna

679

1,1

Średnia

667,8

1,4

Jasna

661

1,6

Jaśniejsza

653

2,0

Bardzo jasna

643

2,2

Jeszcze bardziej jasna

639

2,5

Najjaśniejsza

631

Pomarańczowa

2,7

Bardzo jasna

626

2,8

622

3,0

618

3,1

615

Zielona

3,7

Bardzo jasna

603

4,3

Jasna

592

Żółto-zielona

7,0

Jasna

548

7,5

Jaśniejsza

541

Fiolet

13,4

Jasny

468

3.Widma absorpcyjne

Nazwa substancji absorbującej

Granice pasma

Barwa pasma pochłoniętego

Stopień osłabienia (absorpcji)

Na skali

W długościach fal

Dolna x1 (cm)

Górna x2 (cm)

Dolna x1 (μm)

Górna x2 (μm)

CuSO4

0

3,1

706,5

615

Czerwona

Całkowity

Eozyna

6,5

12,7

556

476

Zileno-niebieska

Chlorofil

0,5

13,9

1,6

20,0

685

455

653

430

Czerwona

Niebieska

Wnioski i Błędy

Pierwsza część naszego ćwiczenia pozwoliła przygotować wykres, który pozwolił mam w miarę dokładnie odczytać długości fal widm odczytanych dla nieznanego gazu.

Jednak „odgadnięcie” gazu wypełniającego rurkę sprawiło mały kłopot.

Jego charakterystyczne świecenie oraz duża ilość prążków czerwonych, których długości fal odczytane z wykresu odpowiadały tym zawartym w tabelce, wskazywałaby na neon, jednak pojawiły się również prążki fioletowe których ten pierwiastek nie posiada. Można z tego wywnioskować iż w rurce znalazły się, oprócz neonu, pewne ilości azotu.

Niestety w wykonanym przez nas ćwiczeniu znalazło się kilka błędów.

Oto niektóre z czynników jakie wpłynęły na ich pojawienie:

Jednak mimo drobnych uchybień analiza widmowa daje nam dosyć dokładna możliwość wykrycia substancji - w ten sposób można wykryć ilość substancji rzędu

10 -8 mg w 1cm3.
