LABORATORIUM TEORII OBWODÓW I SYGNAŁÓW ELEKTRYCZNYCH
Grupa		EN-13		Podgrupa			Numer ćwiczenia	14
Lp.	Nazwisko i imię				Ocena		Data wykonania
1.	Łuczko Łukasz						ćwiczenia
2.	Bugała Grzegorz						Podpis prowadzącego
3.	Orzechowski Tomek						zajęcia	mgr Zachwieja
4.							Data oddania
5.							sprawozdania
Temat			Analiza widmowa przebiegów okresowo-zmiennych i ich przenoszenie przez obwody liniowe

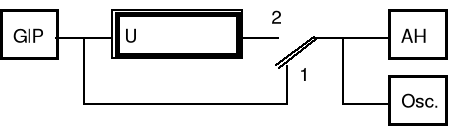

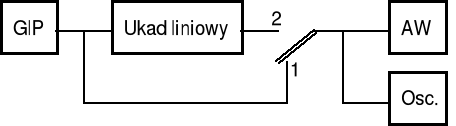

1) Schemat połączeń

a)

c)

GIP - generator impulsowy

AW - analizator widma

OSC - oscyloskop z pamięcią cyfrową

2) Wykaz przyrządów

• analizator widma

• oscyloskop cyfrowy

• generator impulsowy

• rezystory dekadowe

• układy obciążające RLC

3) Tabele pomiarowe

a)

BADANIE WIDMA
SYGNAŁU IMPULSOWEGO

Parametry impulsu prostokątnego: T = 1 ms ti = 100 μs U = 360 mV
Pomiary	n	-	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
		fn	kHz	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
		hn	mm	67	64	58	52	46	38	28	20	9	0	6	12	14	16	15	14	13
	Obliczenia	hn / h1	-	1	0,96	0,87	0,78	0,69	0,57	0,42	0,30	0,13	0	0,1	0,18	0,21	0,24	0,22	0,21	0,19
		Umn	mV	7,08	6,74	6,18	5,45	4,58	3,63	2,65	1,68	0,79	0	0,64	1,12	1,43	1,56	1,53	1,36	1,09
		Umn / Um1	-	1	0,95	0,87	0,77	0,65	0,51	0,37	0,24	0,11	0	0,09	0,16	0,2	0,22	0,22	0,19	0,15

b)

BADANIE WIDMA CZWÓRNIKA

Rodzaj i parametry przebiegu: Przebieg prostokątny, T=1ms, wypełnienie 50 %, Um=5 V
pomiary	n	-	1	3	5	7	9	11	13	15	17	19
		fn	kHz	1	2,99	5,05	7,01	8,99	10,95	12,93	14,89	16,91	18,88
		Un1	V	7	2,6	1,533	1,066	0,866	0,65	0,55	0,48	0,42	0,38
		Un2	V	4,4	2,1	1,323	1	0,8	0,6	0,52	0,45	0,4	0,36
Oblicze-nia	Un2/Un1	-	0,629	0,808	0,863	0,938	0,924	0,923	0,945	0,938	0,952	0,947

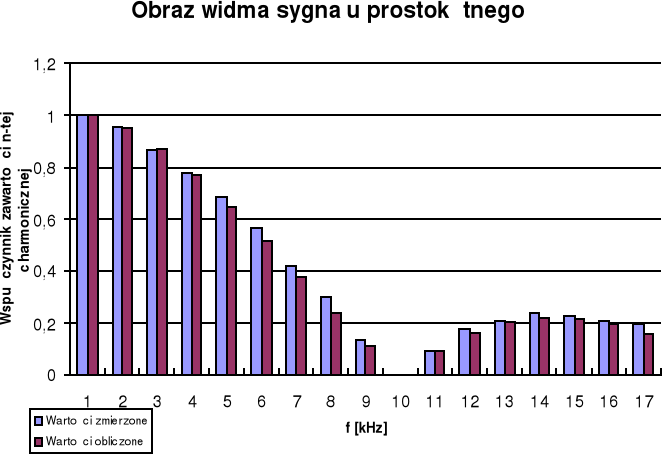

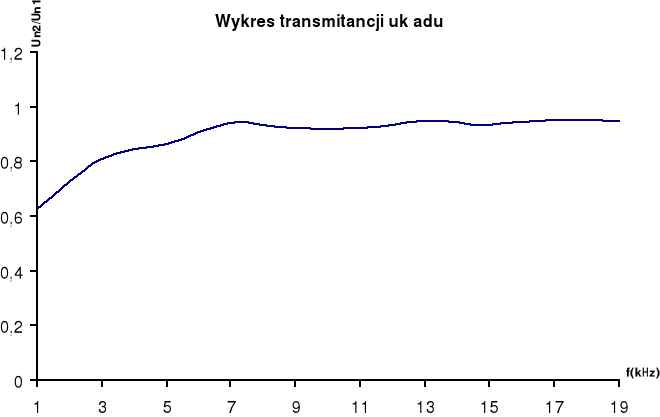

4) Przebiegi charakterystyk

5) Wnioski

• Patrząc na charakterystykę widma sygnału prostokątnego o wypełnieniu 1:10 można zauważyć że brakuje tam co dziesiątego prążka (pierwszy z nich powinien znajdować się na częstotliwości 10 kHz).

• Taką zależność można zauważyć również dla przebiegu prostokątnego o wypełnieniu 1:2 z tym że w tym przypadku można powiedzieć, że brakuje co drugiego prążka ( co przedstawia tabela nr 2 )

• Na wygląd widma sygnału transmitowanego przez układ elektryczny mają wpływ elementy tego układu

• W szeregowym układzie RLC wraz ze zmniejszeniem rezystancji dobroć układu rośnie. Zmiana pojemności natomiast ma wpływ na częstotliwość rezonansową układu. A więc jeśli zmniejszymy pojemność to częstotliwość rezonansowa wzrośnie. Indukcyjność natomiast ma wpływ na dobroć układu a także na częstotliwość rezonansową układu. Jeśli zmniejszymy indukcyjność to częstotliwość rezonansowa wzrośnie a dobroć układu zmaleje.

-3-

---
