Frezowanie

Dr inż. Janusz Pobożniak

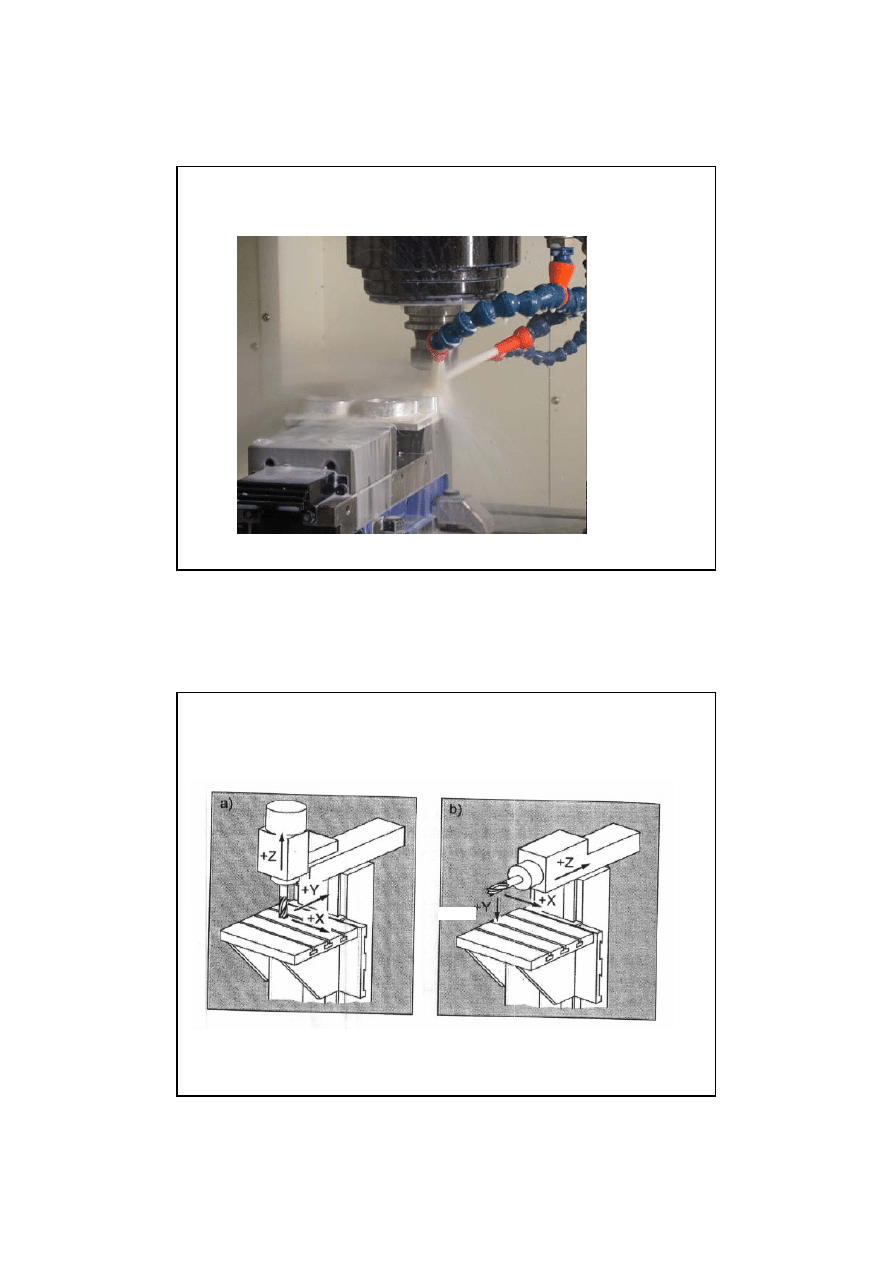

Osie sterowane numerycznie

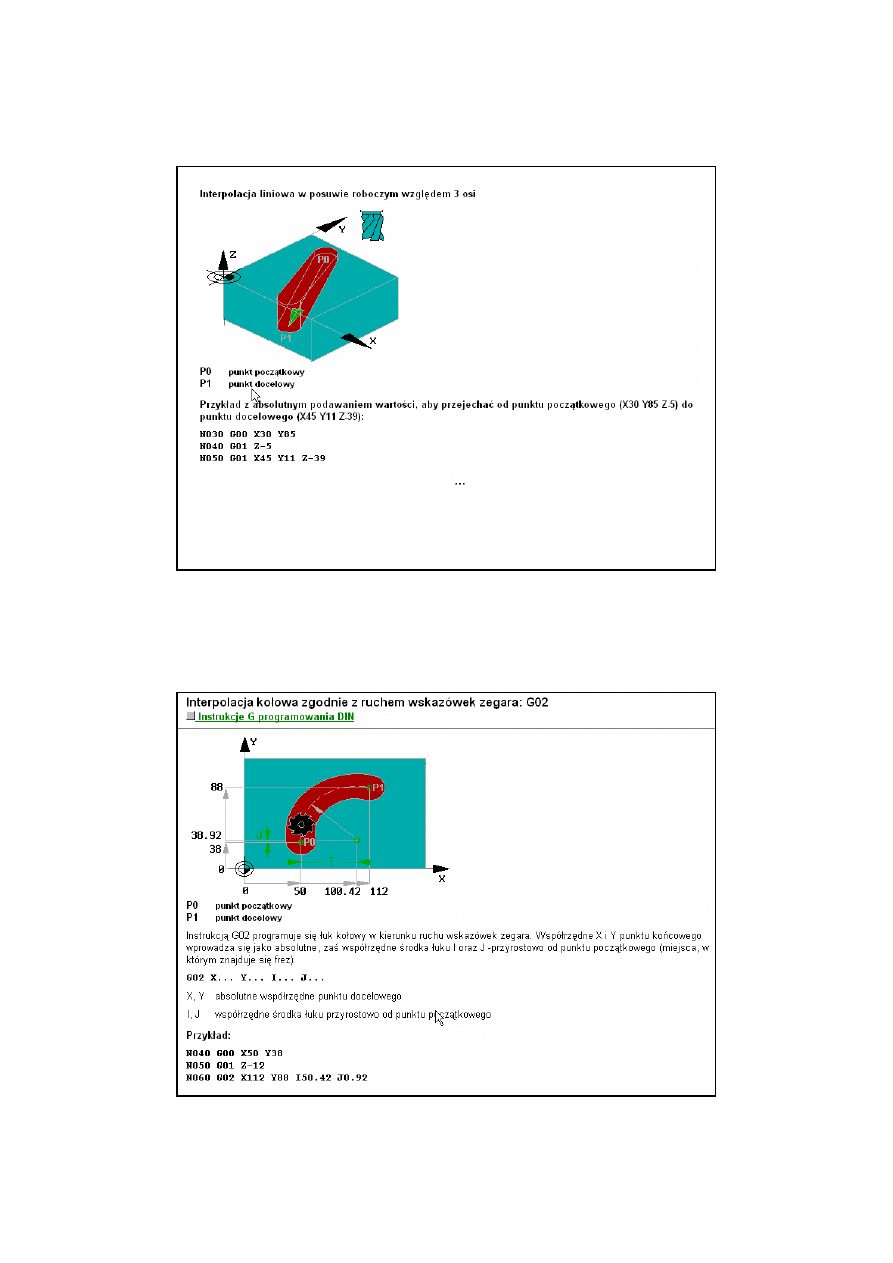

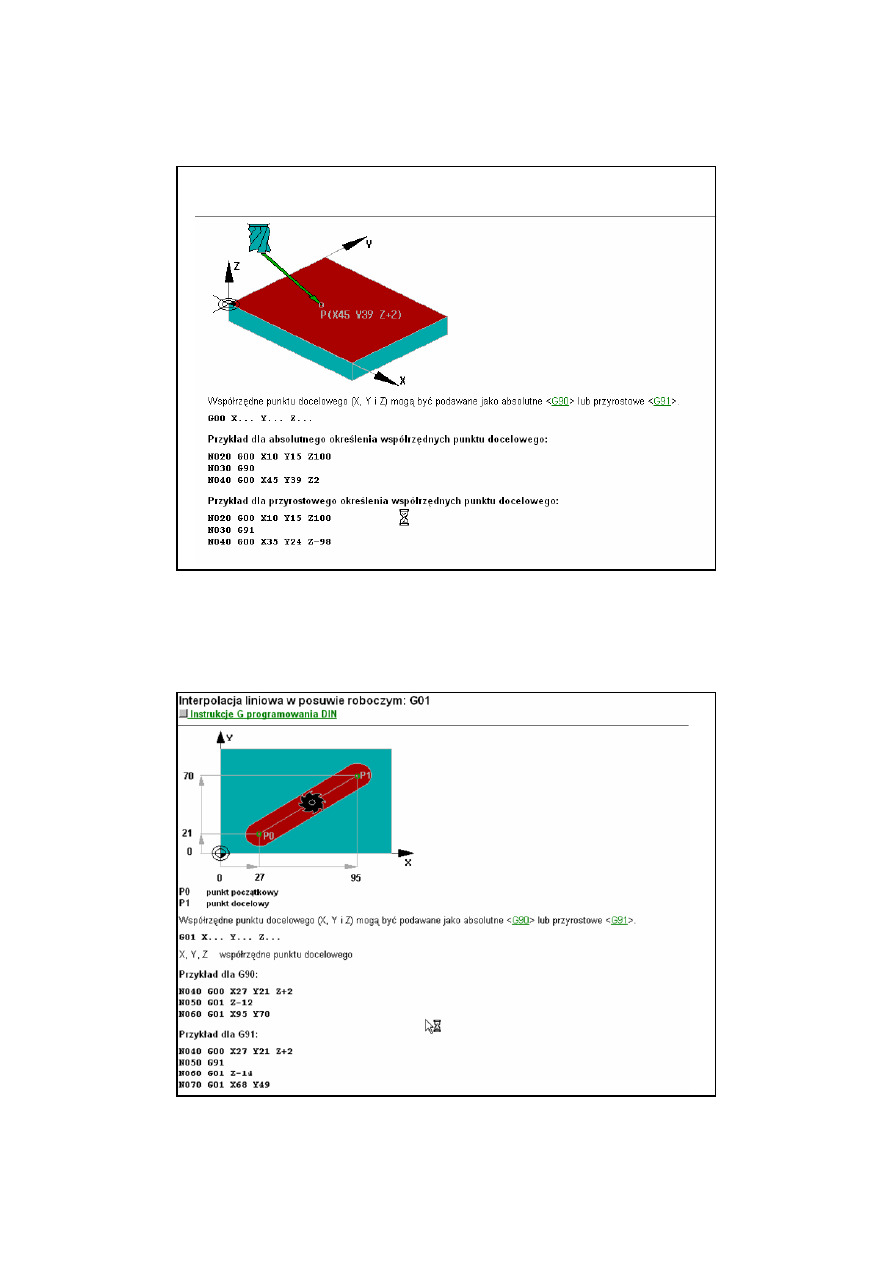

G00 - Interpolacja liniowa z posuwem szybkim

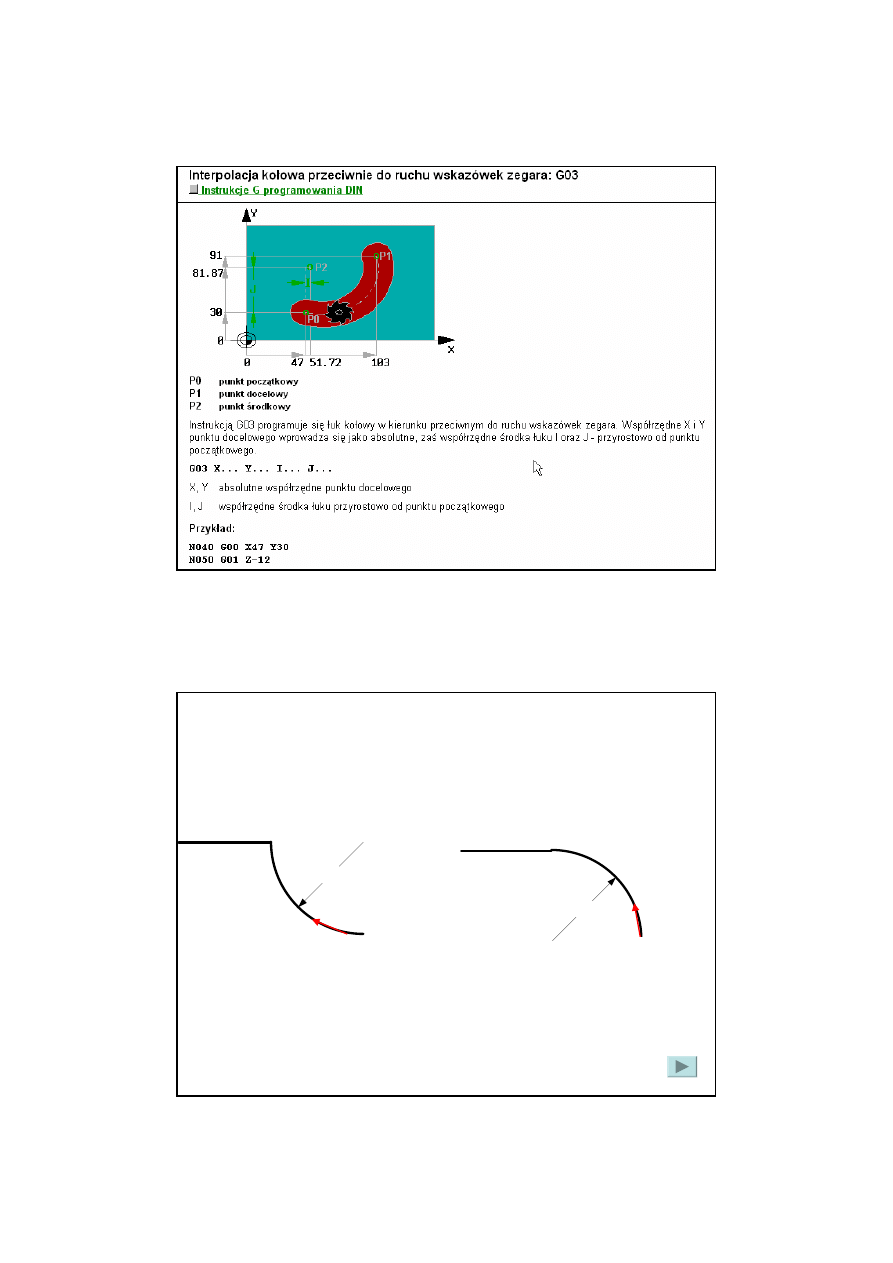

Przykłady G02/G03 –

Frezowanie

/toczenie

G03 x50 y10 I-10 J0

r1

0

G02 x50 y10 I0 J10

G03 x80 z-10 I0 k-10

G02 x80 z-10 I10 K0

X60,y0

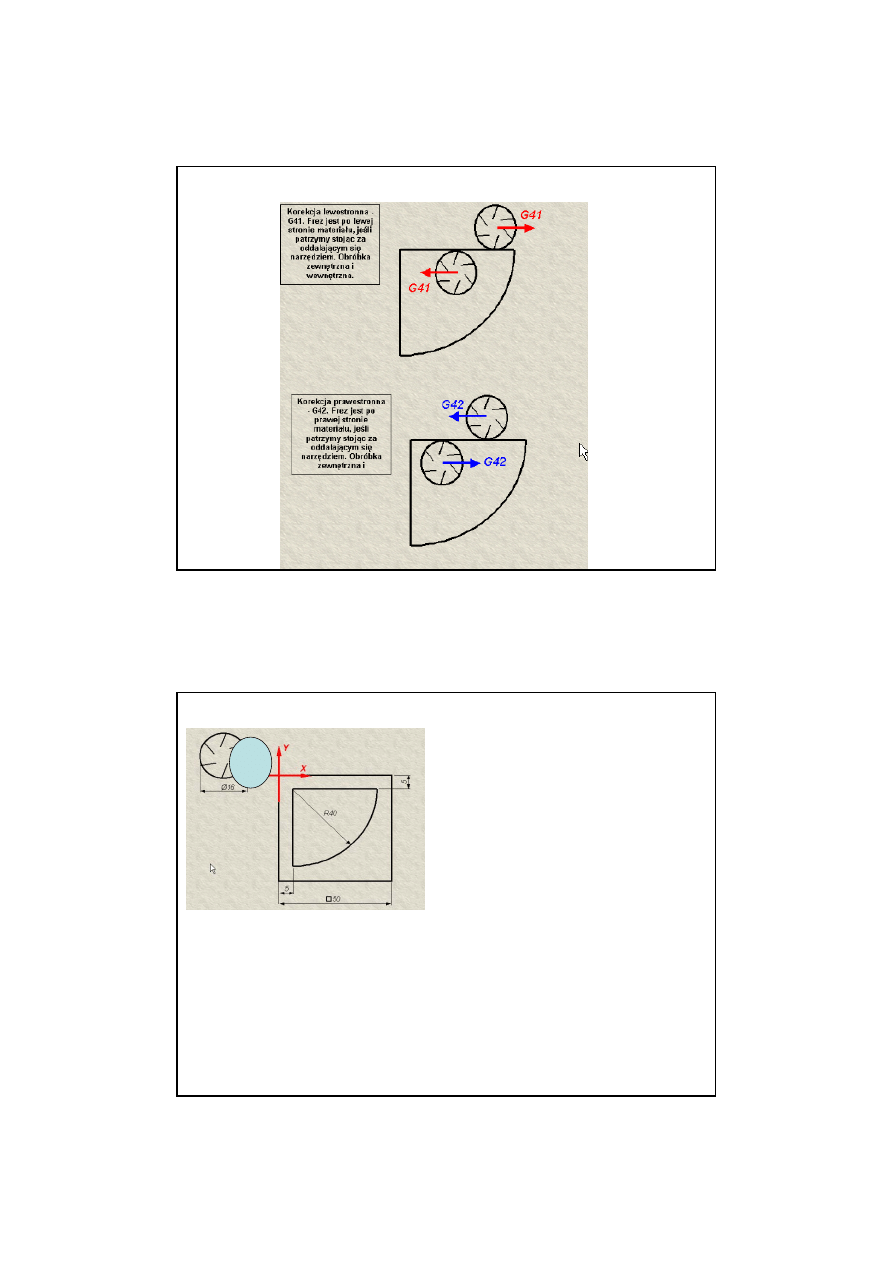

Kompensacja – cd.

Kompensacja przykład

N100 G00 X-10 Y3

Z-3

-

ruch nr 1 - dojazd freza

N110

G41

G01 X5. Y-5.

- ruch nr 2 - wjazd w pierwszy punkt konturu i włączenie korekcji.

Od tego momentu zapominany o promieniu freza

N120 G01 X45.

- ruch nr 3 - frezowanie prostej

N130 G02 X5. Y-45. I-40. J0.

- ruch nr 4 - frezowanie łuku

N140 G01 Y-5.

- ruch nr 5 - frezowanie prostej

N150 G01 Y10. X-3
N160 G40

c

d

e

początek

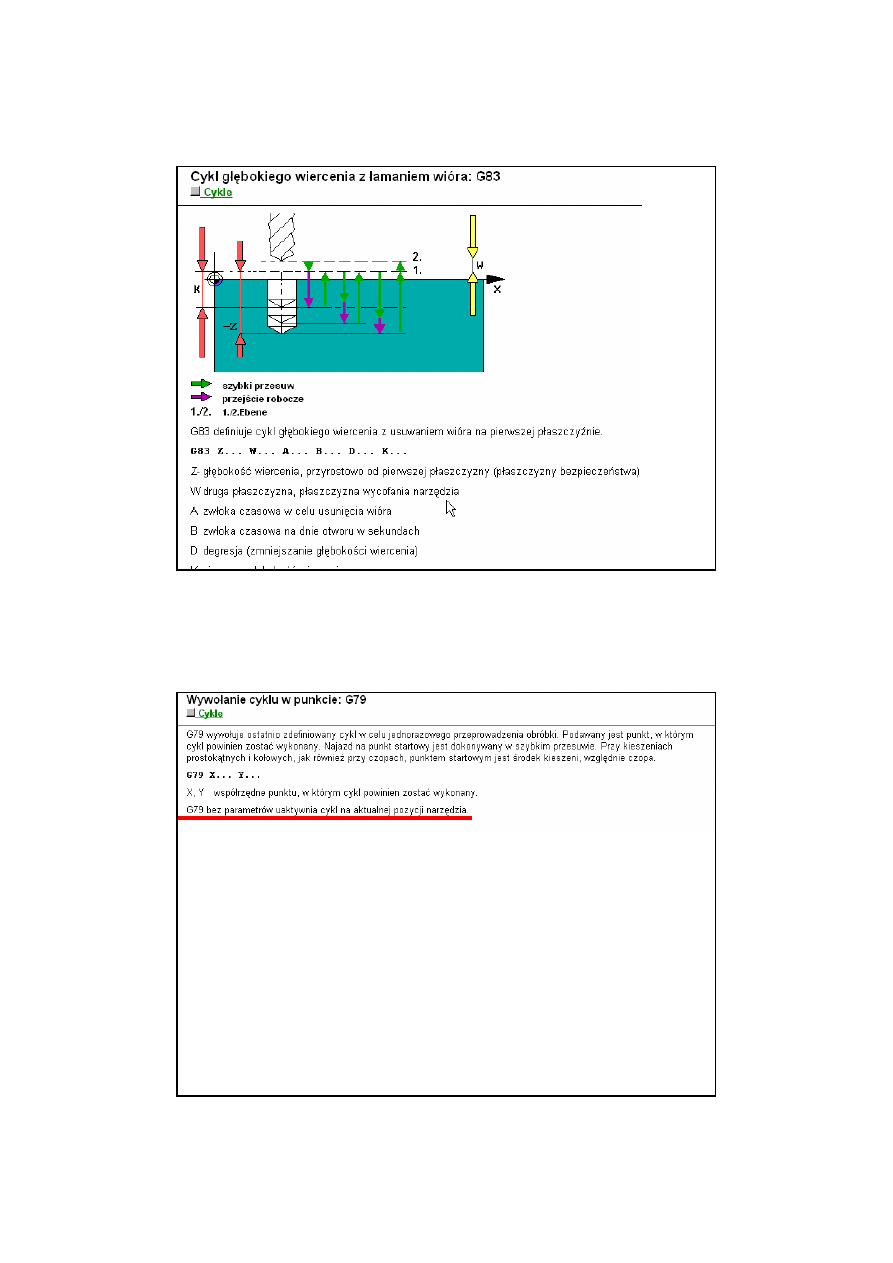

G83 Z-30 A1 B1 K10 D2
G79 X100 Y-100
G79 X130 Y-130

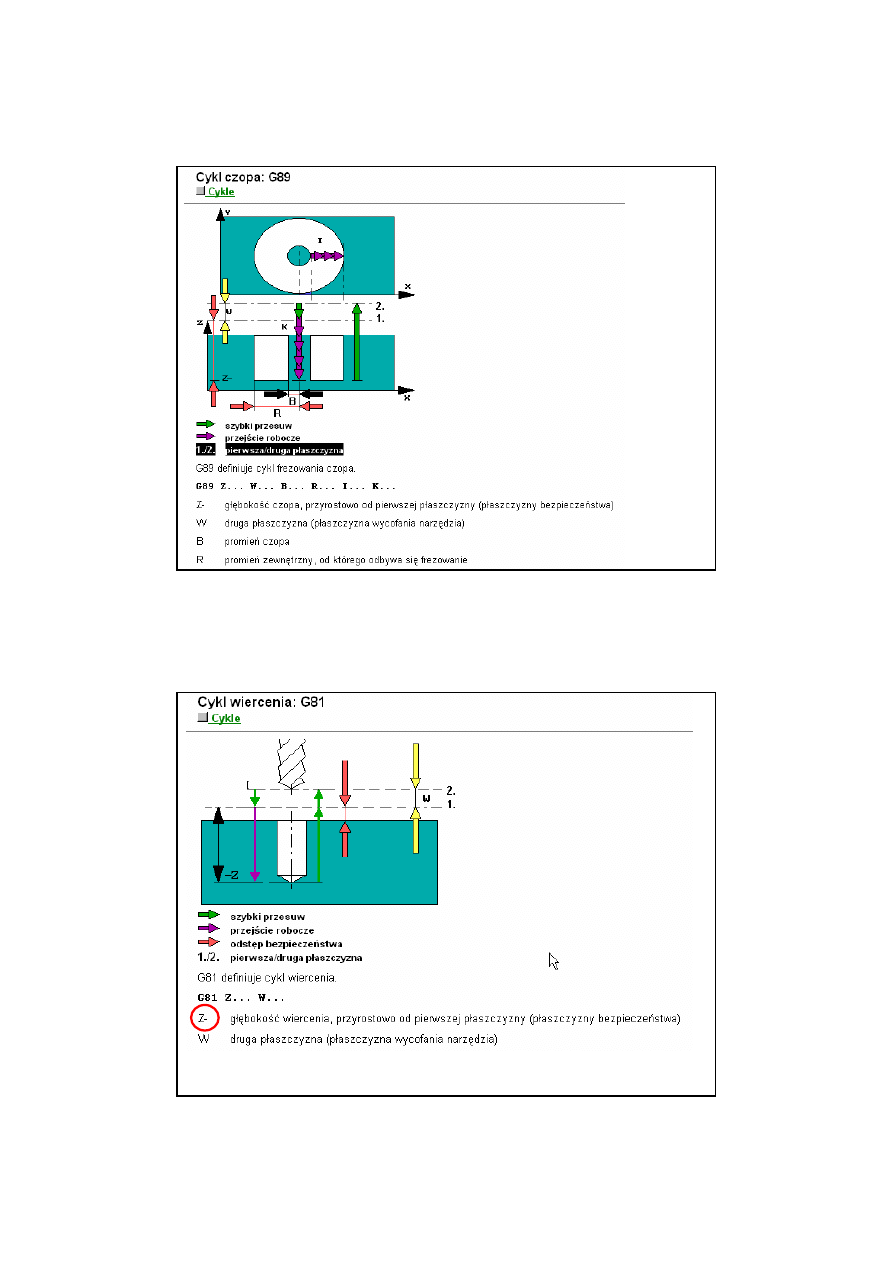

G81 Z-30

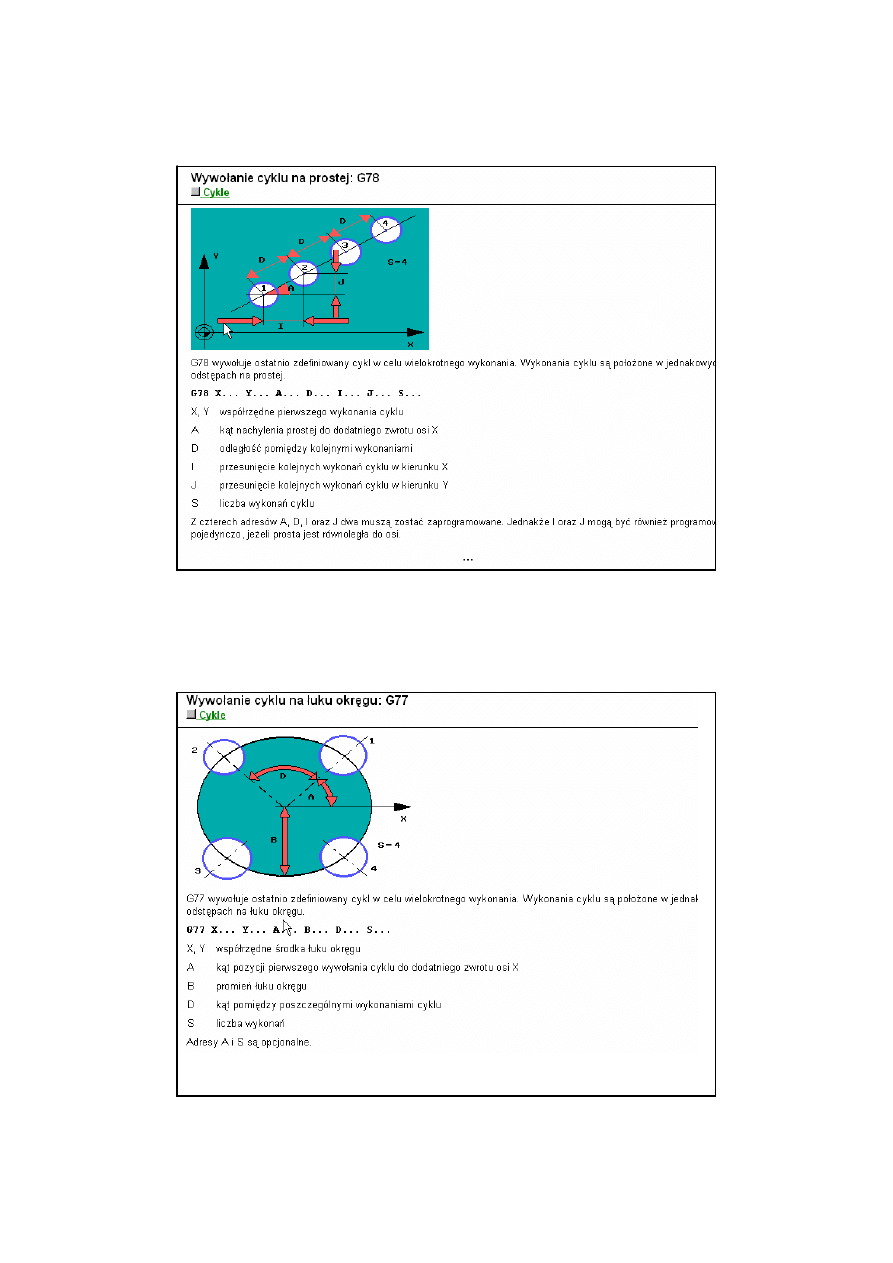

G78 X95 Y70 A45 D25 S5

G81 Z-30
G77 X95 Y70 B50A30 D40 S4
