HDMI typ A (19 styków) przeznaczony jest do transmisji pojedynczego

kanału TMDS

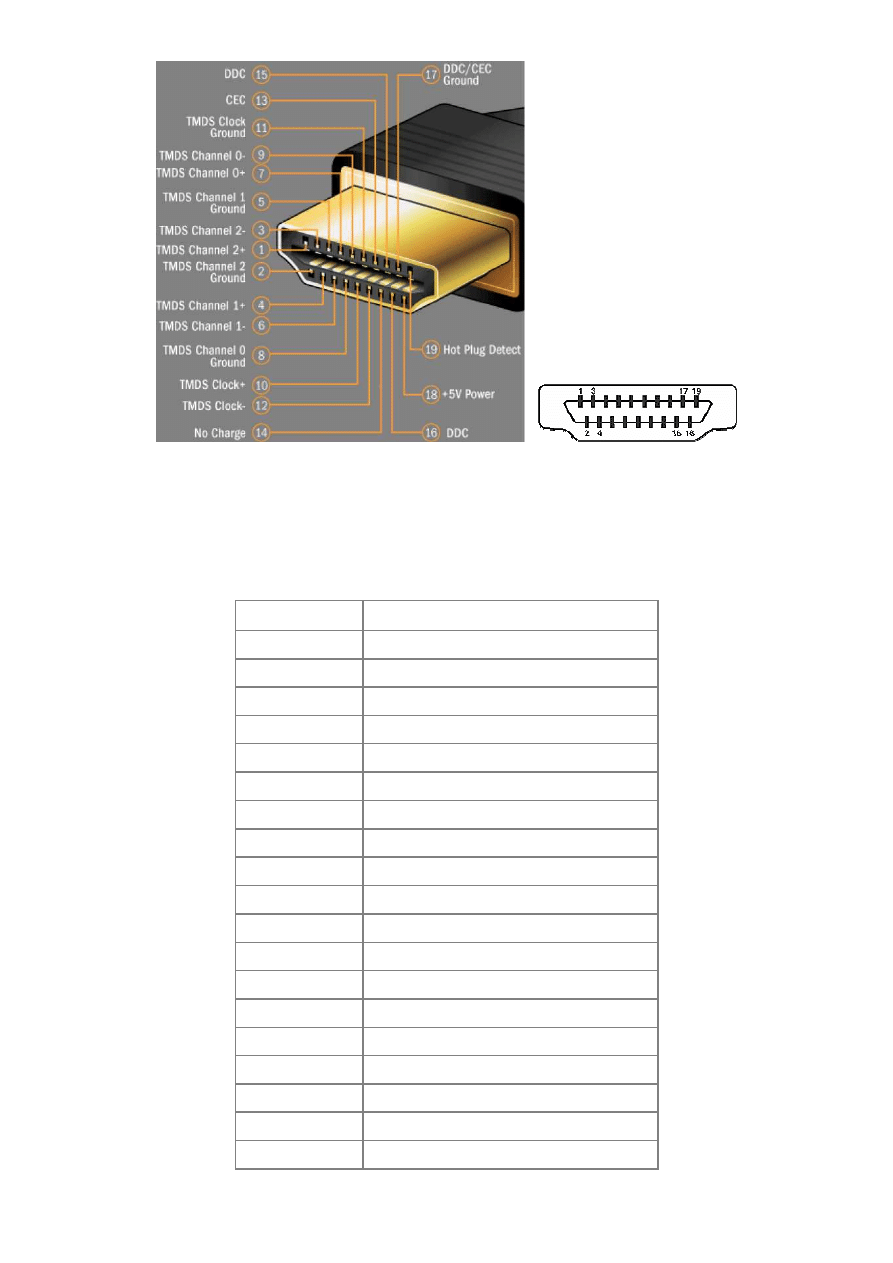

Widok wtyku HDMI 19 pin single-link:

Nr styku

funkcja

1

Dane TMDS 2+

2

Ekran - Dane TMDS 2+

3

Dane TMDS 2-

4

Dane TMDS 1+

5

Ekran - Dane TMDS 1

6

Dane TMDS 1-

7

Dane TMDS 0+

8

Ekran - Dane TMDS 0

9

Dane TMDS 0-

10

Zegar TMDS+

11

Ekran - Zegar TMDS

12

Zegar TMDS-

13

CEC

14

rezerwa

15

DDC SCL

16

DDC SDA

17

Ekran DDC i CEC

18

+ 5V DDC

19

Hot Plag

HDMI typ B (29 styków) przeznaczony jest do transmisji dwóch

kanałów TMDS (dual-link)

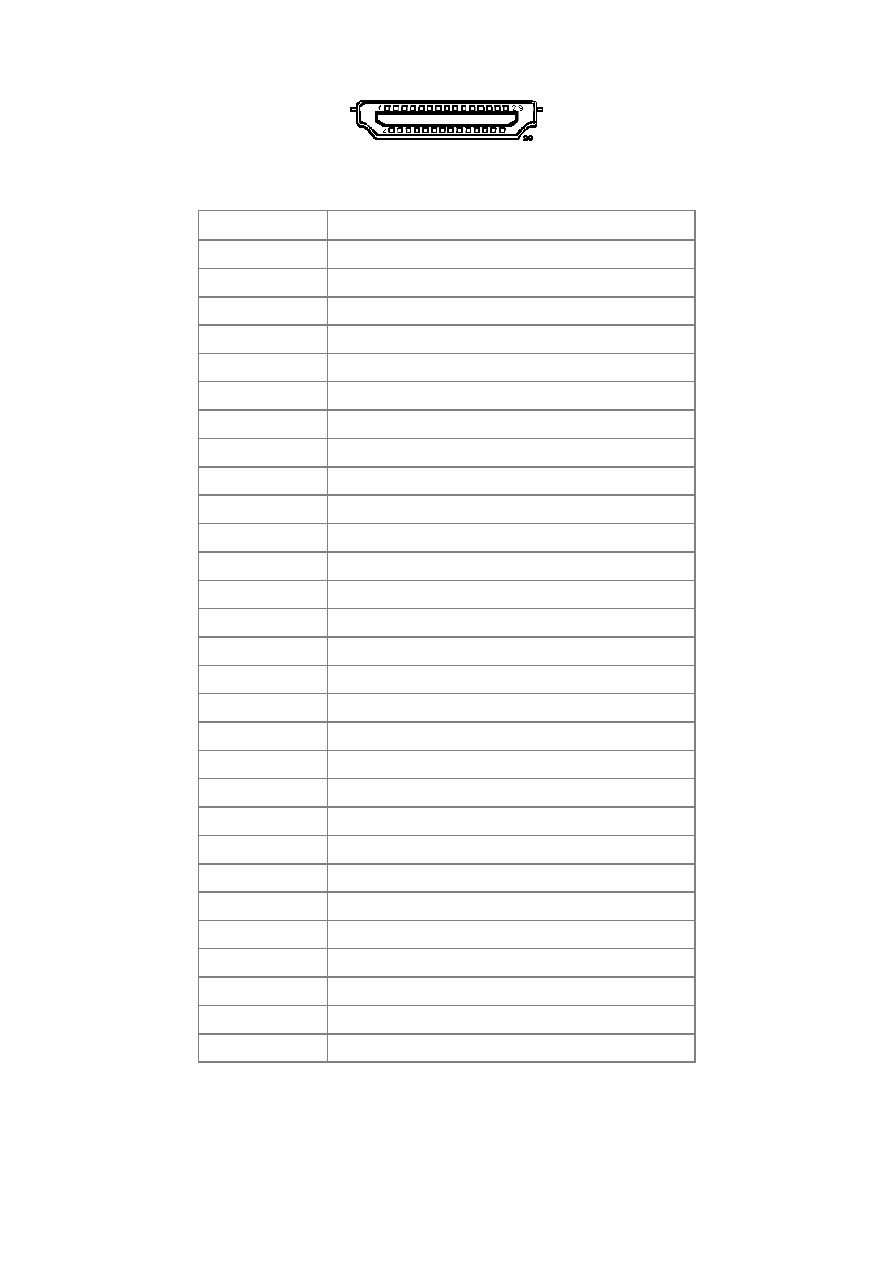

widok wtyku HDMI 29 pin dual-link

Nr styku

funkcja

1

Dane TMDS 2+

2

Ekran - Dane TMDS 2+

3

Dane TMDS 2-

4

Dane TMDS 1+

5

Ekran - Dane TMDS 1

6

Dane TMDS 1-

7

Dane TMDS 0+

8

Ekran - Dane TMDS 0

9

Dane TMDS 0-

10

Zegar TMDS+

11

Ekran - Zegar TMDS

12

Zegar TMDS-

13

Dane TMDS 5+

14

Ekran - Dane TMDS 5

15

Dane TMDS 5-

16

Dane TMDS 4+

17

Ekran - Dane TMDS 4

18

Dane TMDS 4-

19

Dane TMDS 3+

20

Ekran - Dane TMDS 3

21

Dane TMDS 3-

22

CEC

23

rezerwa

24

rezerwa

25

DDC SCL

26

DDC SDA

27

Ekran DDC i CEC

27

+ 5V DDC

29

Hot Plag
