Z. Kąkol-Notatki do Wykładu z Fizyki

30-1

Wykład 30

30. Siatki dyfrakcyjne

30.1 Siatki dyfrakcyjne

Rozpatrzymy teraz przypadki gdy liczba centrów rozpraszania jest większa. Tzn.

rozpatrzmy naturalne rozszerzenie doświadczenia Younga poprzez zwiększenie liczby
szczelin od dwu do większej liczby N.
Układ zawierający zespół N równoległych szczelin nazywamy

siatką dyfrakcyjną

(szczelin może być b. dużo np. 10

4

/cm).

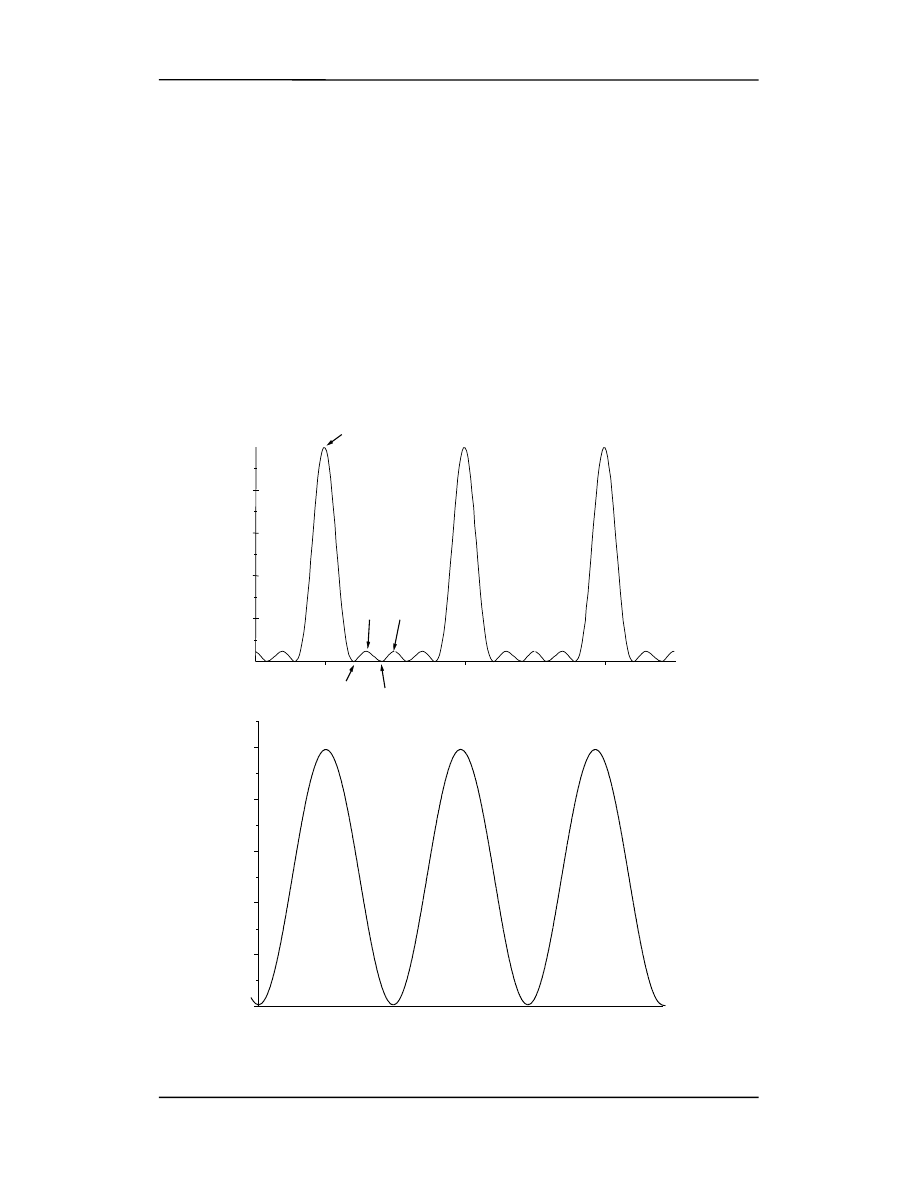

Na rysunku poniżej pokazany jest rozkład natężeń dla N = 5 szczelin.
Dla przypomnienia poniżej pokazano wynik w doświadczeniu Younga.

Z tych rysunków widać, że zwiększenie liczby szczelin

nie zmienia odległości pomiędzy głównymi maksimami (przy stałych d i

λ)

0.0

0.2

0.4

0.6

0.8

1.0

e

d

c

b

a

N = 5

0.2

0.4

0.6

0.8

background image

Z. Kąkol-Notatki do Wykładu z Fizyki

30-2

nastąpiło natomiast ich zwężenie (wyostrzenie)

pojawiły się wtórne maksima pomiędzy maksimami bocznymi

Maksima główne wystąpią gdy spełniony jest znany warunek

dsin

θ = , m = 0, 1, 2, (maksima)

(30.1)


gdzie m nazywamy rzędem widma, a d jest odległością między szczelinami (stała siatki
dyfrakcyjnej).
Uwaga: Położenia maksimów głównych nie zależą od N.

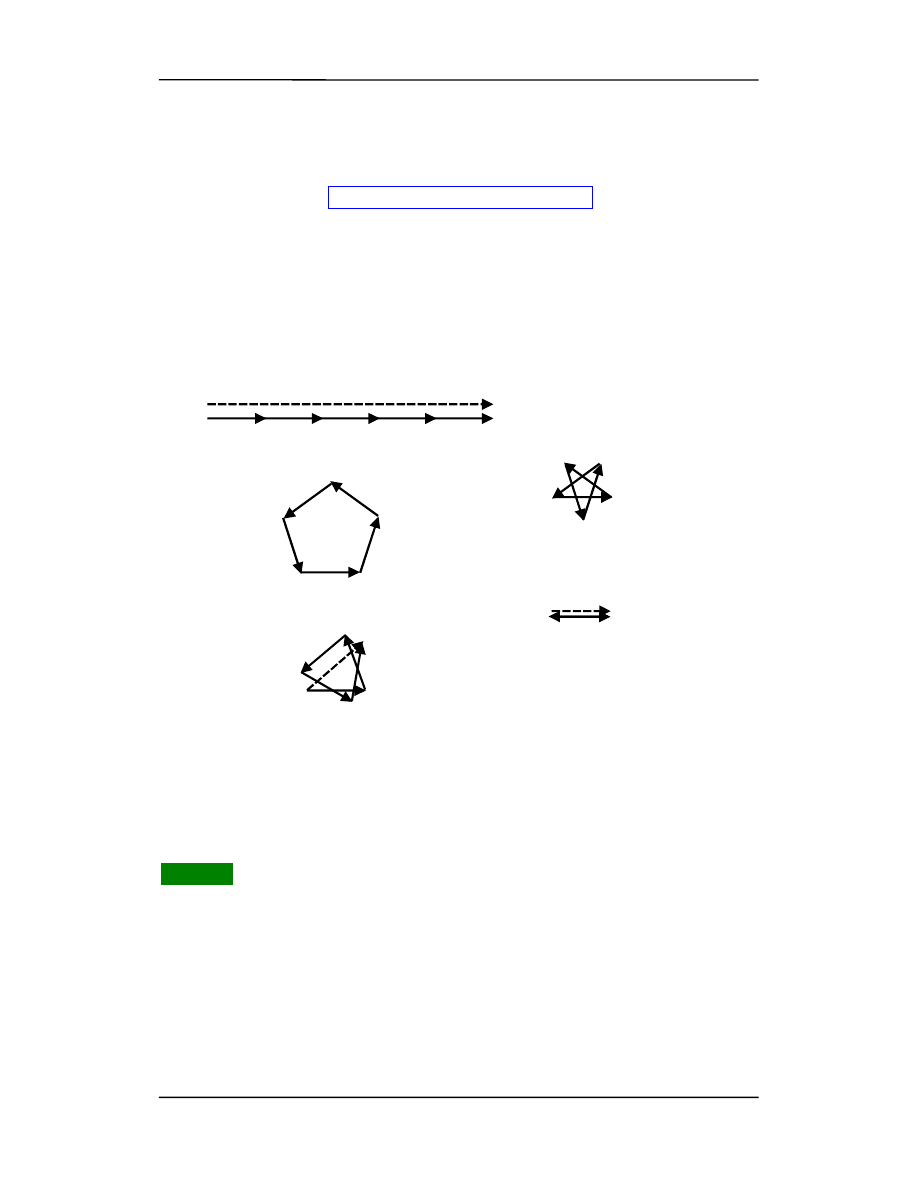

Pochodzenia maksimów wtórnych można wyjaśnić za pomocą metody strzałek fazo-
wych (wskazów).

Siatki dyfrakcyjne są często stosowane do

pomiarów długości fali i do badań struktury i

natężenia linii widmowych

.

Ponieważ stałą siatki dyfrakcyjnej można zmierzyć dokładnie pod mikroskopem to z
warunku na występowanie głównych maksimów możemy wyznaczyć

λ.

Z tego samego warunku widać, że fale o różnych

λ uginają się pod różnymi kątami

jest więc szansa na ich rozseparowanie.

Przykład 1

Siatka dyfrakcyjna ma 4000 nacięć na 1 cm. Pada na nią prostopadle światło żółte z
lampy sodowej. W świetle tym występują dwie fale o długościach 589.00 i 589.59 nm.
Pod jakim kątem występuje maksimum dla pierwszego rzędu dla 1 z tych linii ? Jaka
jest odległość kątowa pomiędzy maksimami pierwszego rzędu dla tych linii?
Maksimum pierwszego rzędu otrzymujemy z warunku

dsin

θ =

dla m = 1

sin

θ = λ/d = 0.236

a)

b)

c)

d)

e)

ϕ = 0

ϕ = 72°

ϕ = 110°

ϕ = 144°

ϕ = 180°

E

θ

E

θ

= 0

E

θ

E

θ

E

θ

= 0

background image

Z. Kąkol-Notatki do Wykładu z Fizyki

30-3

θ = 13.6°


Najprostszym sposobem znalezienia odległości kątowej jest powtórzenie obliczeń dla
λ = 589.59 i odjęcie obliczonych kątów ale trzeba prowadzić bardzo precyzyjne obli-
czenia tzn. dla wielu liczb znaczących (nie tak jak powyżej).
Powtarzamy obliczenia

dla

λ = 589.00 nm

θ = 13.6270°

dla

λ = 589.59 nm

θ = 13.6409°

stąd

θ = 0.0139°


Możemy jednak przeprowadzić bezpośrednie obliczenia tej różnicy.
W tym celu zróżniczkujemy nasze równanie

λ

λ

λ

θ

θ

θ

d

d

d

d

d

)

(sin

d

=

d

m

Otrzymujemy wtedy

λ

θ

θ

d

cos

d

m

d

=


Ponieważ długości fal mało się różnią więc możemy zapisać

λ

θ

θ

=

d

m

cos

skąd mamy

θ

λ

θ

cos

=

m


Oczywiście otrzymujemy ten sam wynik ale obliczenia wymagają tylko 2 cyfr znaczą-
cych zamiast 5 (jak

λ).

Wielkość

θ

λ

θ

cos

d

d

d

m

D

=

=

jest nazywana

dyspersją kątową

siatki dyfrakcyjnej i in-

formuje o odległości kątowej (rozdzieleniu) dwóch fal o mało różniących się długo-
ściach.

30.2 Dyfrakcja promieni Roentgena (promieni X)

Promienie X są falami elektromagnetycznymi o długościach fal rzędu 0.1 nm.

(Dla przypomnienia światło żółte z przykładu 1 ma długość równą 589 nm.)
W 1912 r. Max von Laue zauważył, że ciała stałe zawierające regularny układ atomów
mogą stanowić naturalną, trójwymiarową „siatkę dyfrakcyjną” dla promieniowania X.
(Standardowe optyczne siatki dyfrakcyjne są bezużyteczne bo

λ << d.).

background image

Z. Kąkol-Notatki do Wykładu z Fizyki

30-4

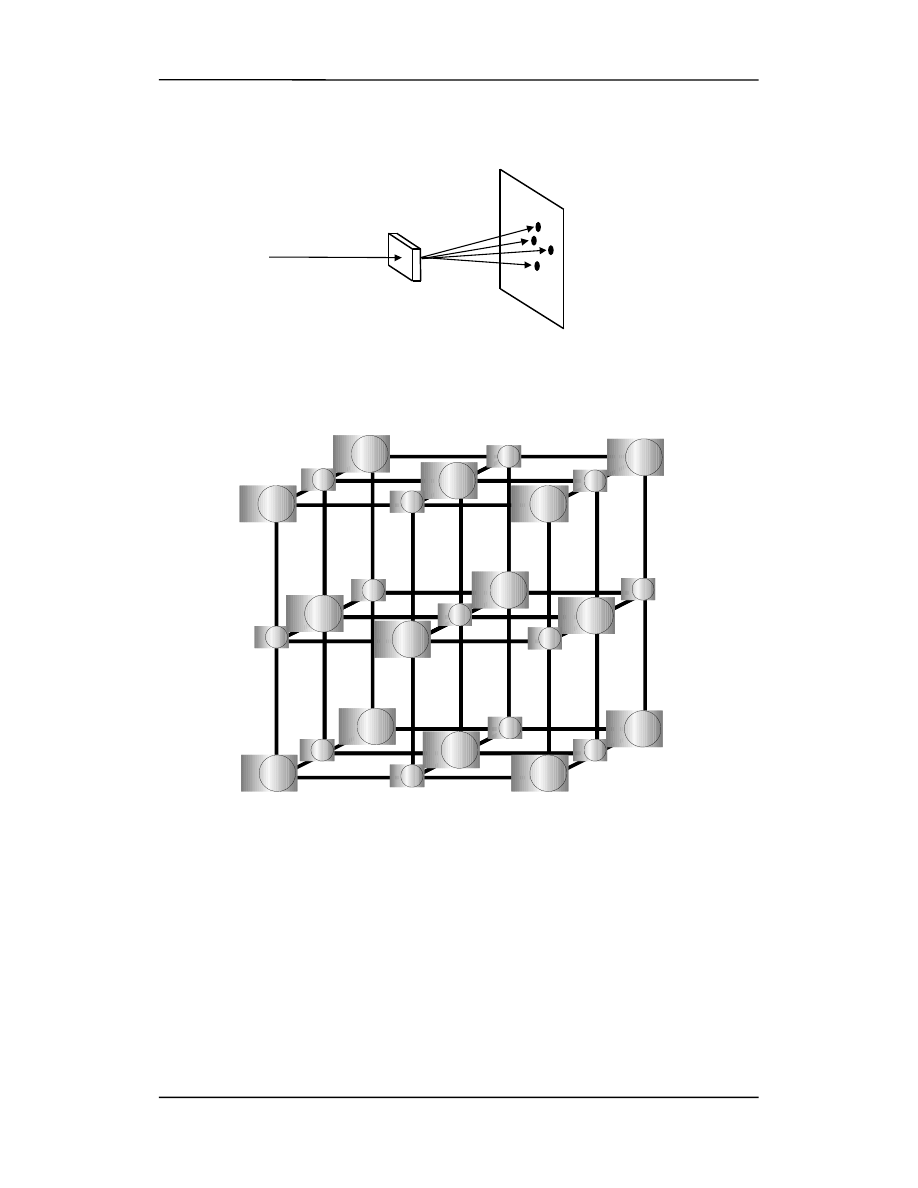

Rysunek poniżej pokazuje wiązkę promieni X, o widmie ciągłym, padającą na

kryształ. Wiązki promieni powstałe w wyniku interferencji fal ugiętych na atomach pa-

dają na kliszę tworząc na niej charakterystyczny układ punktów zwany

obrazem Lau-

ego

. Analiza położeń i natężeń tych punktów pozwala na określenie struktury kryształu.

Na kolejnym rysunku pokazana jest komórka elementarna kryształu NaCl.
Małe kule przedstawiają jony sodu, a duże jony chloru.
Jest to najmniejsza jednostka, z której można zbudować kryształ (cegiełka) poprzez do-
dawanie jej (powielanie) w trzech prostopadłych kierunkach.
Każda komórka elementarna NaCl zawiera 4 jony sodu i cztery jony chloru czyli cztery
cząsteczki NaCl (poza jonem w środku, pozostałe należą też do komórek sąsiednich).
Dla NaCl długość boku komórki elementarnej wynosi 0.562737 nm (porównać z długo-
ścią fali promieniowania X).
Natężenia linii siatki dyfrakcyjnej zależą od geometrii pojedynczej szczeliny. W ideal-
nym przypadku zależą od szerokości szczeliny.

wi

ązka prom. X

kryszta

ł

wi

ązki

ugi

ęte

obraz
Lauego

background image

Z. Kąkol-Notatki do Wykładu z Fizyki

30-5

Tak samo natężenia wiązek rozproszonych na krysztale zależą od geometrii pojedynczej
rozpraszającej komórki elementarnej.

30.3 Prawo Bragga

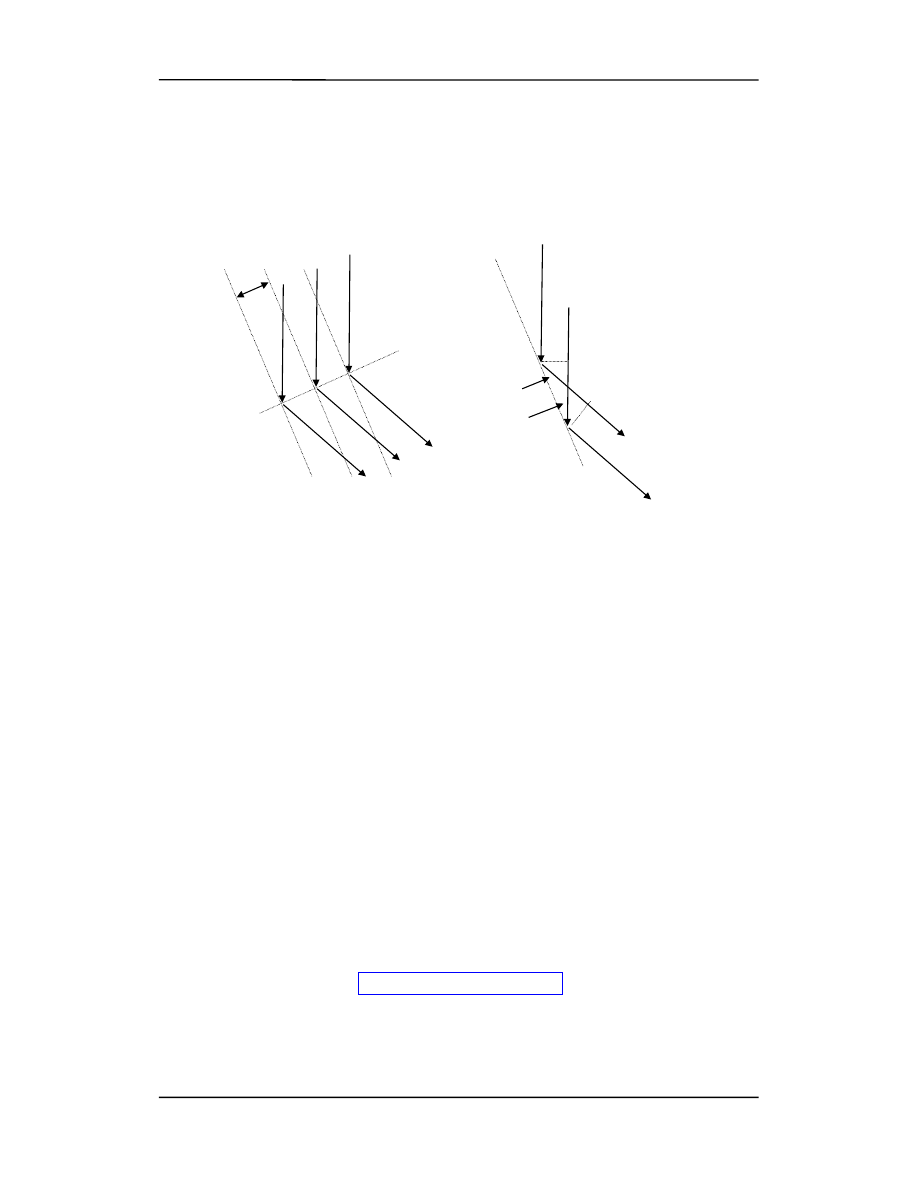

Prawo Bragga podaje warunki, w jakich jest możliwa dyfrakcja promieni Roentgena

krysztale. Rysunek poniżej pokazuje ugięcie wiązki promieni X na zespole równole-
głych płaszczyzn (linie przerywane). Odległość między płaszczyznami wynosi d.
W krysztale można wybrać wiele różnych rodzin płaszczyzn o różnych odległościach
międzypłaszczyznowych.
Rysunek (a) pokazuje falę oddziałującą z rodziną płaszczyzn, z których jedna jest poka-
zana na rysunku (b). Ugięcie następuje na elementarnych centrach rozpraszania (komór-
ki elementarne - odpowiednik pojedynczej szczeliny).
Promienie ugięte będą się sumować gdy różnica dróg będzie równa całkowitej wielo-
krotności długości fali.

ab’ – a’b = ab(cos

β - cosθ) = , k = 0, 1, 2,


Dla k = 0 otrzymujemy

β = θ tzn. płaszczyzna wyznaczona przez atomy działa jak

„zwierciadło” odbijające falę padającą (kąt padania = kąt odbicia) tzn. w tym kierunku
jest wzmocnienie promieniowania ugiętego.
Jeżeli chcemy otrzymać wzmocnienie promieniowania odbitego od całej rodziny płasz-
czyzn dla kierunku określonego przez kąt

θ to muszą się wzmacniać promienie odbite

od poszczególnych płaszczyzn. Oznacza to, że różnica dróg dla promieni odbitych od
sąsiednich płaszczyzn musi być równa całkowitej wielokrotności

λ, tak więc

2dsin

θ = , m = 1, 2, 3,....


Zależność ta została podana przez W. L. Bragga i stąd nazwa

prawo Bragga

.

W równaniu tym d oznacza odległość między sąsiednimi płaszczyznami.

fala
padaj

ąca

fala
padaj

ąca

fala
ugi

ęta

fala
ugi

ęta

a

a’

b’

b

β

θ

d

a)

b)

background image

Z. Kąkol-Notatki do Wykładu z Fizyki

30-6

Stąd widać, że dyfrakcja promieni X jest metodą doświadczalną w badaniu rozmiesz-
czenia atomów w kryształach.
Aby otrzymać wyniki ilościowe trzeba znać długość fali promieniowania X.
