Metodyka projektowania

podstawowe pojęcia, cel,

znaczenie, przebieg

Projektowanie - co to jest?

Projektowanie - opracowanie informacji o
sposobie zaspokojenia potrzeby

Projektowanie techniczne – jak wyżej,
zaspokojenie potrzeby następuje w wyniku
działań technicznych.

Materialnym wynikiem projektowania jest dokument
(np. dokumentacja techniczna) zawierający rysunki, opisy,
instrukcje, kosztorysy

Konstruowanie - projektowanie szczegółowe -
dobieranie cech konstrukcyjnych,
materiałowych, geometrycznych, dynamicznych
projektowanej maszyny jej zespołów i
podzespołów i elementów

Projektowanie - po co?

Powstawanie nowych wytworów
bezpośrednie zamówienie ale częściej w wyniku
planowania

Planowanie wytworów

Bodźce zewnętrzne :

prawo, przepisy
rynek zbytu
polityka gospodarcza
nowe technologie

i wewnętrzne:

przedsiębiorstwo

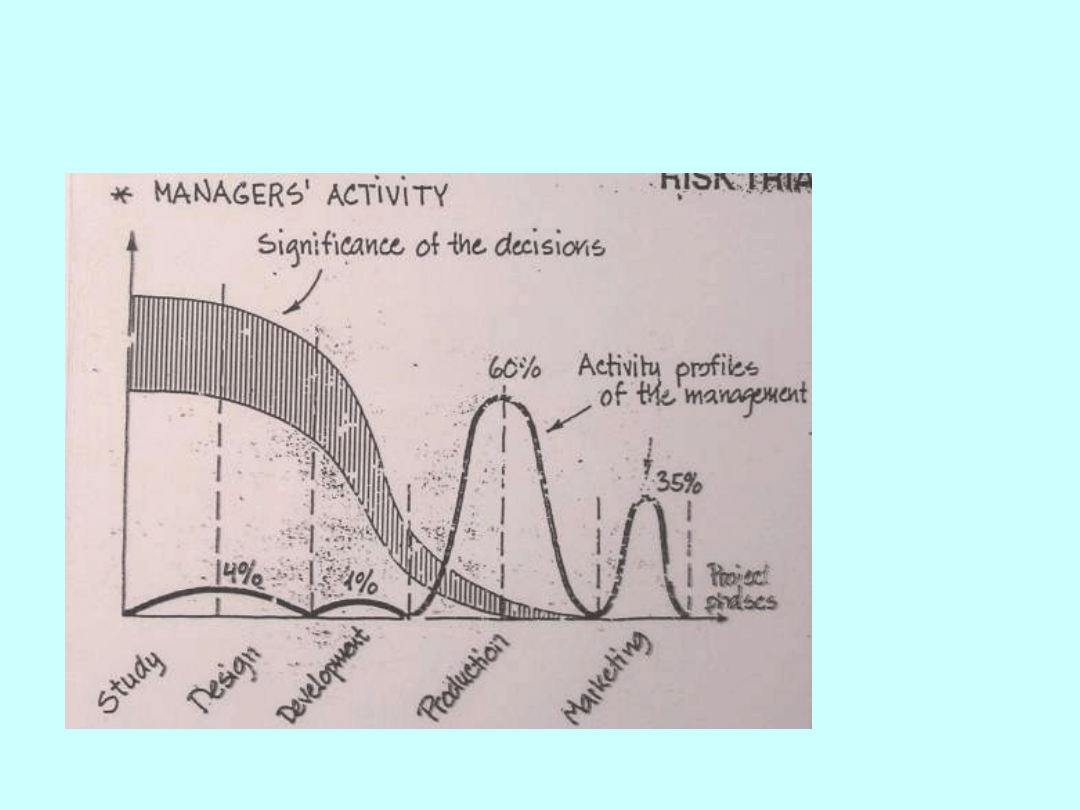

Znaczenie procesu projektowania

W procesie projektowania
ustalane jest ........

... WSZYSTKO

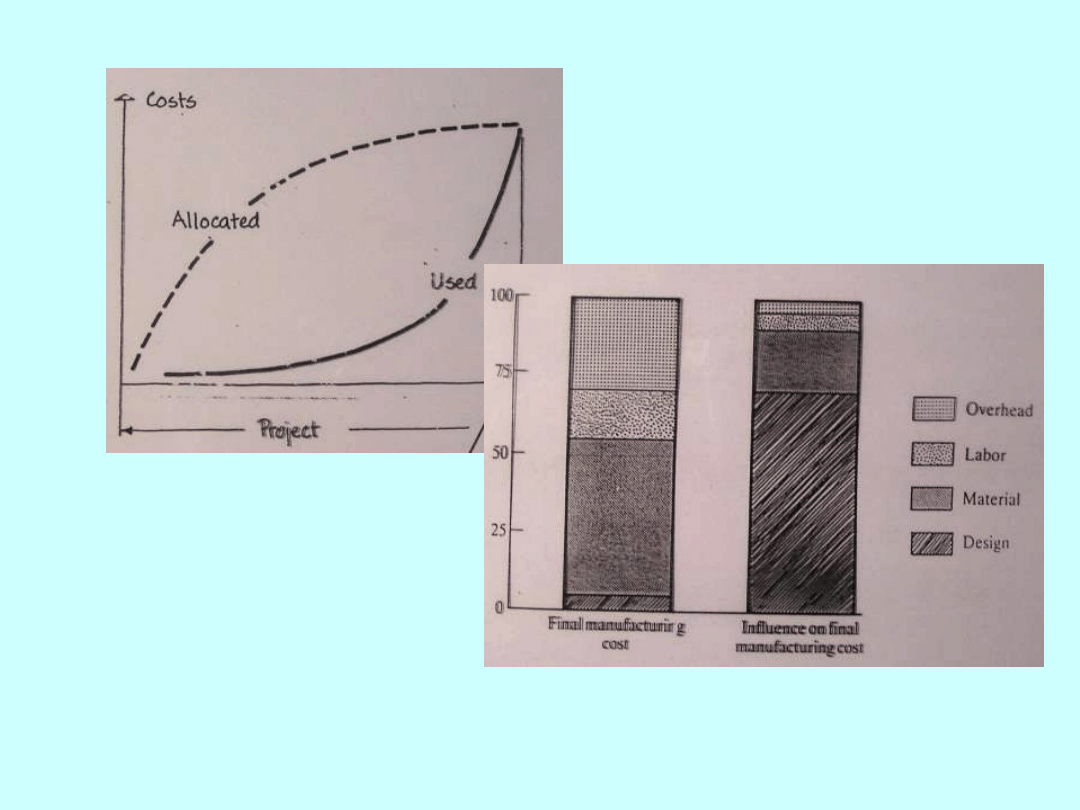

Koszty procesu projektowania są .......

... Z N I K O M E

Znaczenie procesu projektowania

... a jednocześnie!

Zmiany w metodach projektowania

Projektowanie konwencjonalne - liniowe,

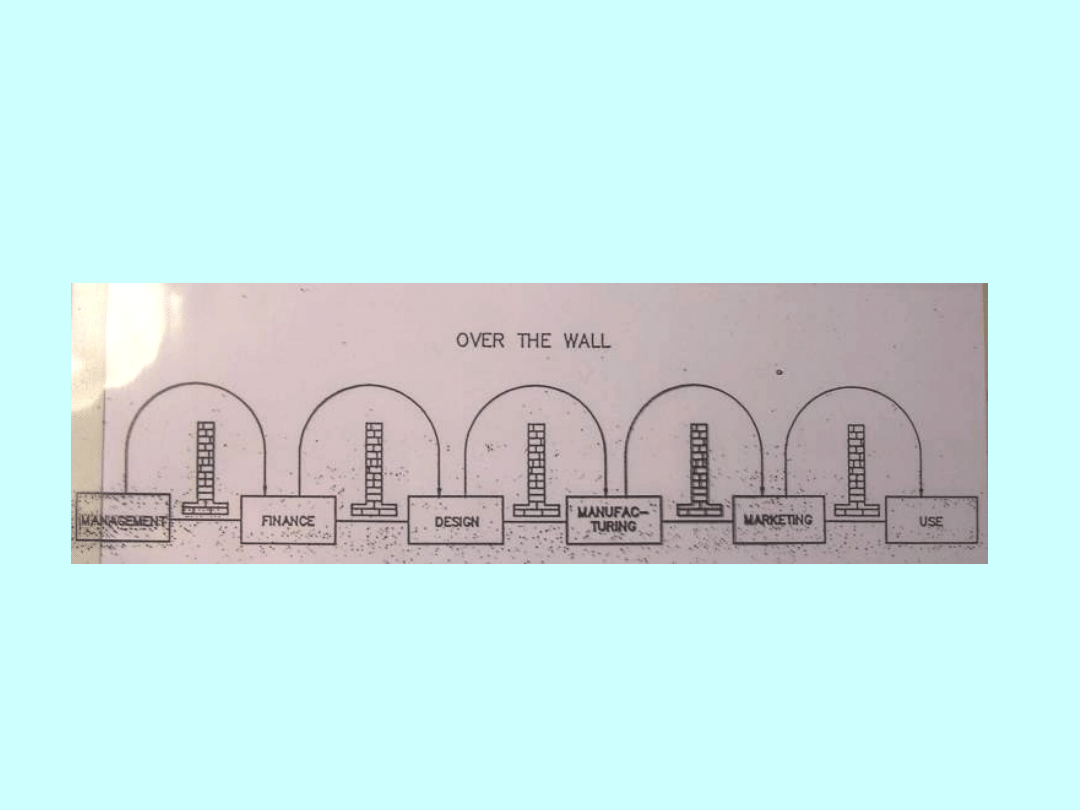

sekwencyjne „over the wall”

Zmiany w metodach projektowania

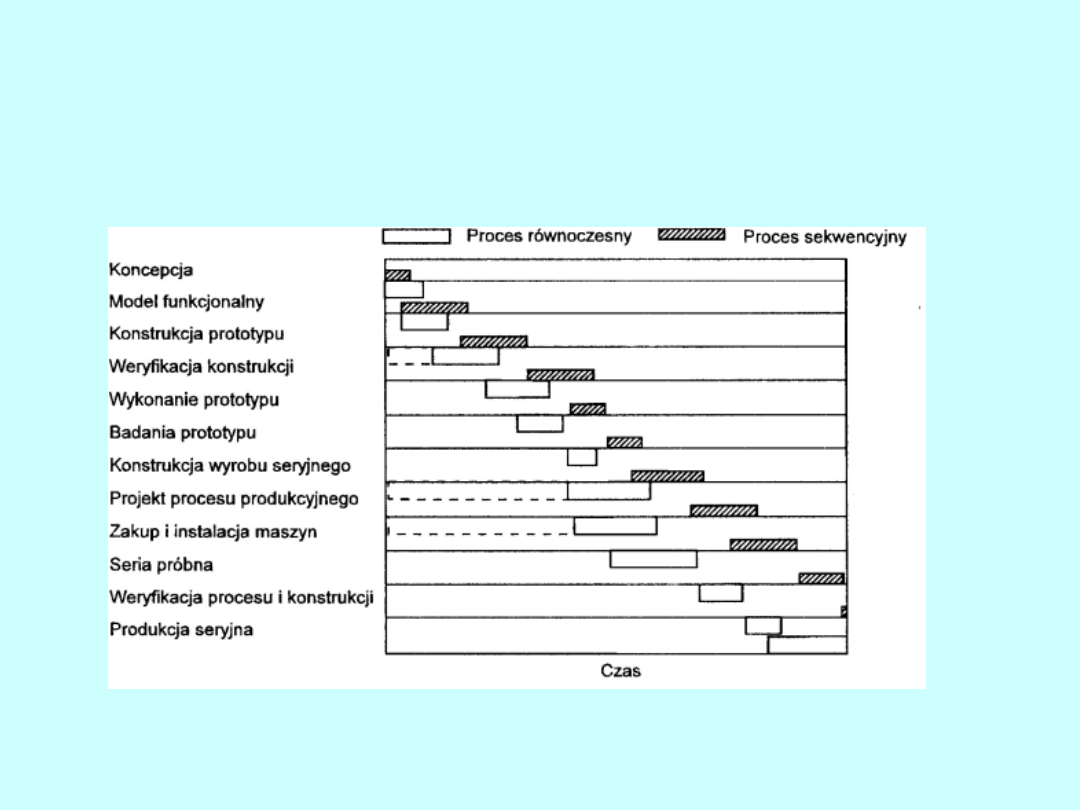

Projektowanie współbieżne - „concurrent
engineering”

Fazy projektowania

Sformułowanie problemu - precyzowanie zadania

Precyzowanie zadania należy do projektanta - z reguły zleceniodawca nie
jest zdolny do wykonania tego zadania i nie ma wystarczającej wiedzy

lista wymagań - odróżniamy ŻĄDANIA i ŻYCZENIA

pytania pomocnicze :

jaki dokładnie jest problem?
jakie są życzenia i oczekiwania?
czy warunki są realne?

Fazy rozwiązywania problemów:
•sformułuj problem,
•zdefiniuj kryteria,
•poszukuj rozwiązań,
•oceń/wybierz,
•zrealizuj

Wymagania

Wymagania stawiane
maszynom - sprzeczności

Wymagania

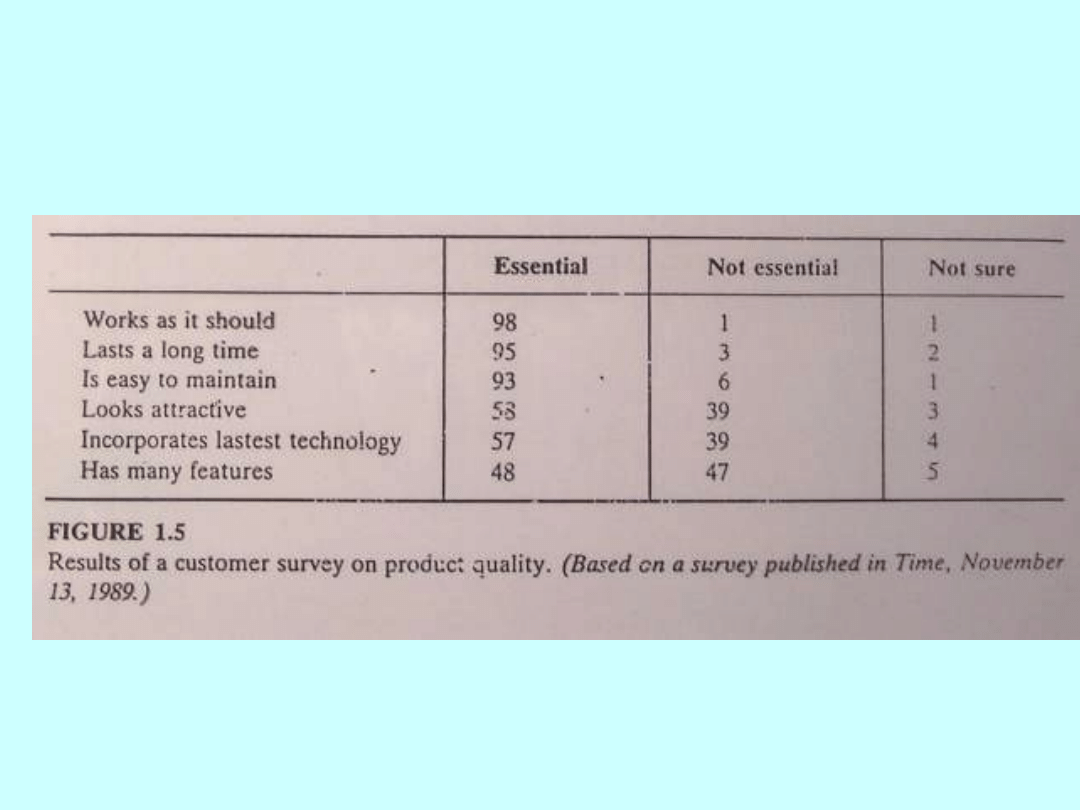

Wymagania użytkowników

Wymagania stawiane maszynom

Ogólne wymagania stawiane maszynom:

•

Funkcjonalność

- zdolność do spełniania funkcji- bezwzględna konieczność

spełniania funkcji w stopniu nie gorszym od założonego

•

Trwałość i niezawodność

-

trwałość- charakteryzowana czasem właściwość

obiektu do zachowania zdatności użytkowej (z koniecznym przerwami na obsługę
techniczną). Niezawodność - prawdopodobieństwo, że maszyna będzie zdolna do
spełniania funkcji

•Tanie i dostępne materiały

•Łatwe i tanie wykonanie i montaż

• Łatwe i bezpieczne użytkowanie

•Tania eksploatacja i energooszczędność

•Mała masa

•Zwarta budowa

•Zgodność z normami

Fazy przygotowywania projektu

koncepcyjnego

•

identyfikacja istotnych problemów - abstrahowanie

•

kreacja

• kontrola, ocena

• decyzja

Fazy przygotowywania projektu

koncepcyjnego

•

identyfikacja istotnych problemów - abstrahowanie

•

kreacja -

- analiza i podział na funkcje
- poszukiwanie zasad rozwiązań spełniających funkcje

składowe

- kombinowanie zasad rozwiązań dla spełnienia funkcji

ogólnej

- wybór przydatnych kombinacji
- konkretyzacja wariantów koncepcji

Fazy przygotowywania projektu

koncepcyjnego

•

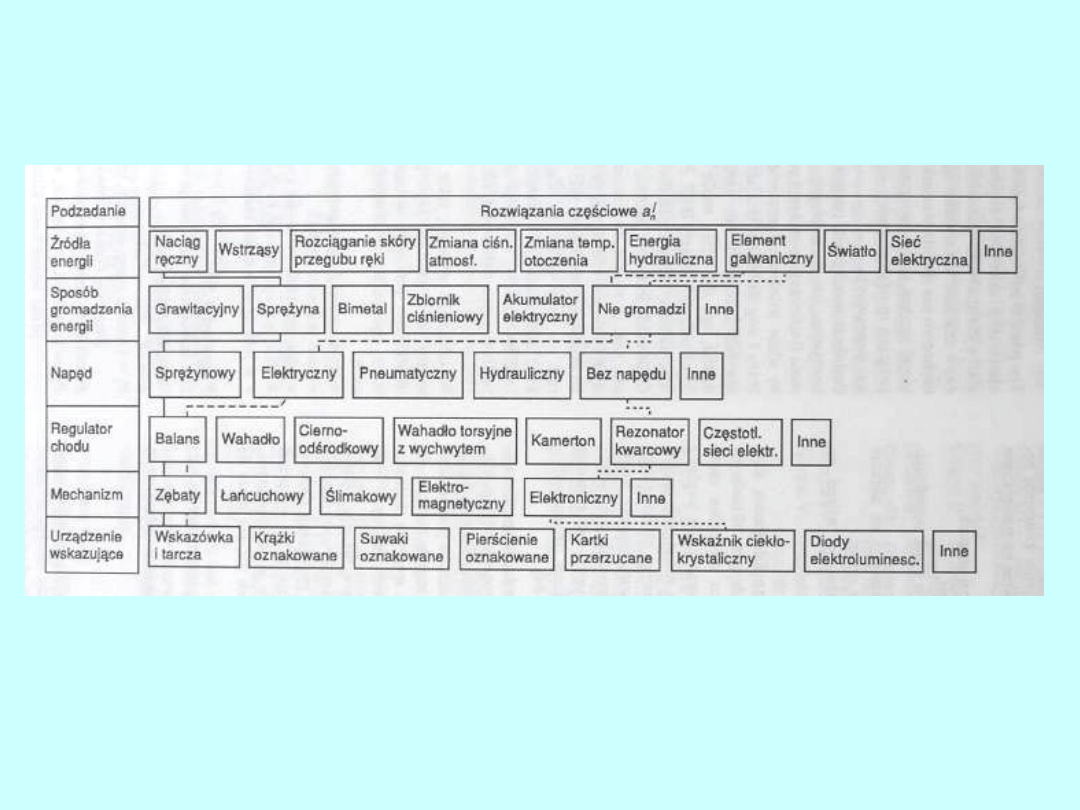

Konkretyzacja - orientacyjne obliczenia, szkicowanie wariantów i

ich studiowanie, ewentualnie nawet budowa modeli

Środki pomocnicze w fazie kreacji rozwiązań

:

•metody heurystyczne (?)

od EUREKA

•literatura

•analiza systemów naturalnych

•analiza znanych systemów technicznych

•analogie

Fazy

przygotowywania

projektu

koncepcyjnego

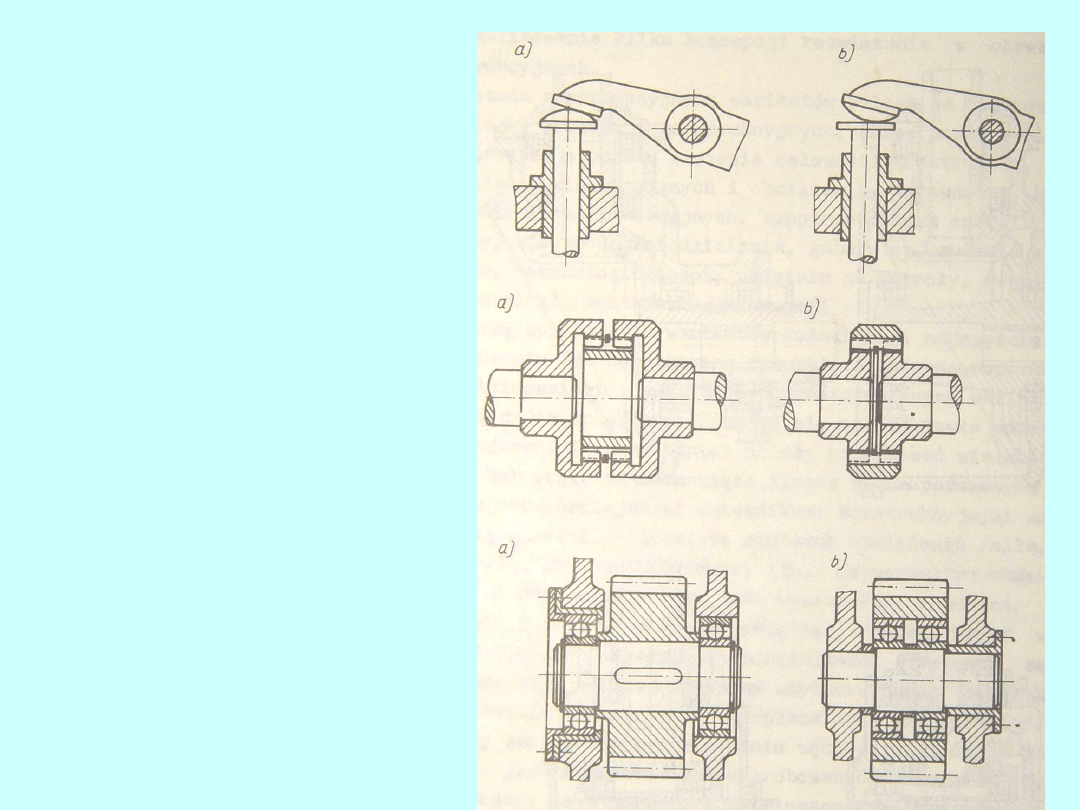

Inwersja

Fazy przygotowywania projektu

koncepcyjnego - wartościowanie

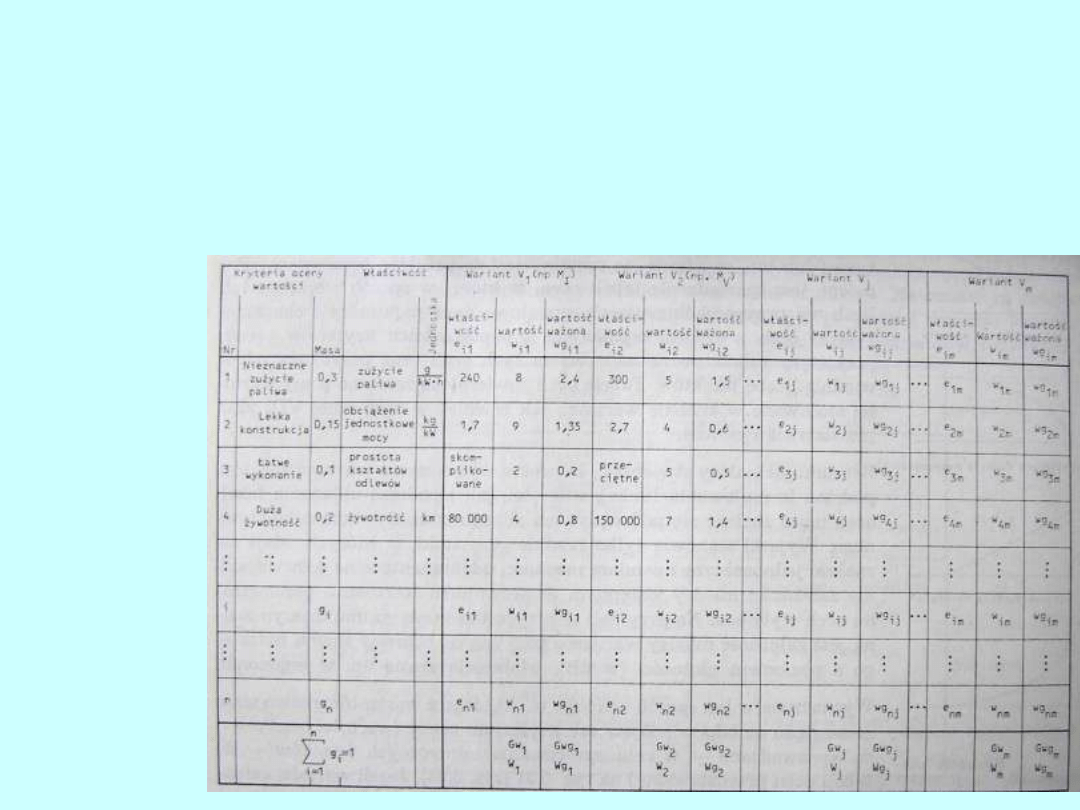

Wartościowanie:
•kryteria (według listy wymagań)
•ocena wagowa

Fazy przygotowywania projektu

koncepcyjnego

Wartościowanie:
•kryteria (według listy wymagań)

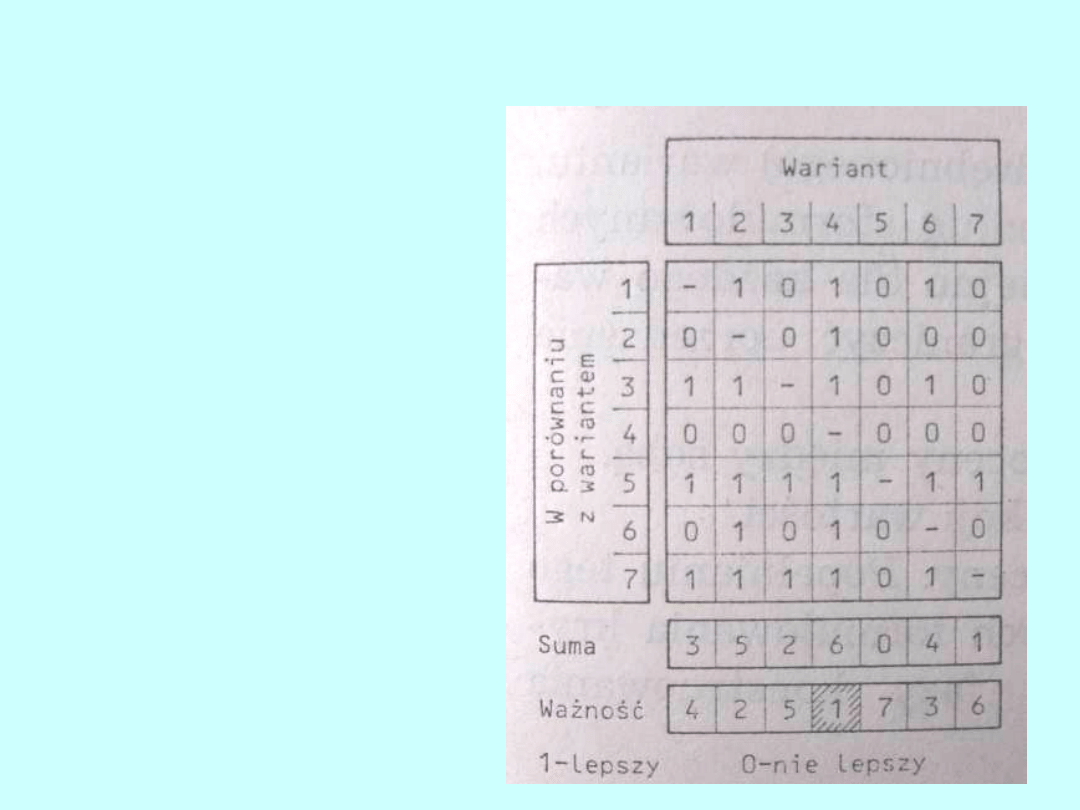

•uproszczona ocena binarna
