Jak działa

tuner

telewizyjny

Tuner

- urządzenie, które ze złożonego

sygnału wejściowego wybiera ten jeden,
na podstawie którego konstruowany
jest obraz lub dźwięk w telewizorze lub
radio. Często poprzez tuner rozumie się
kartę telewizyjną albo inne urządzenie,
które potrafi przekształcać sygnał
analogowy (S-Video - to standard
przesyłania sygnału wideo
umożliwiający uzyskanie dobrej jakości)
na cyfrowy, zrozumiały dla komputera.

Nowoczesne karty TV mogą

przekształcić PC w

wielofunkcyjne urządzenie:

wysoka jakość i wysokie

rozdzielczości dla obrazu

telewizyjnego, dźwięk stereo

albo Dolby surround, łatwość

użycia video/telegazety,

możliwość zapisywania

klipów video czy

pojedynczych klatek na dysk

twardy.

Wykorzystując darmowe

oprogramowanie możliwy

jest odbiór najnowszych

hitów w skompresowanym

formacie MP3 i zapisanie

ich na dysk twardy z

pomocą karty telewizyjnej.

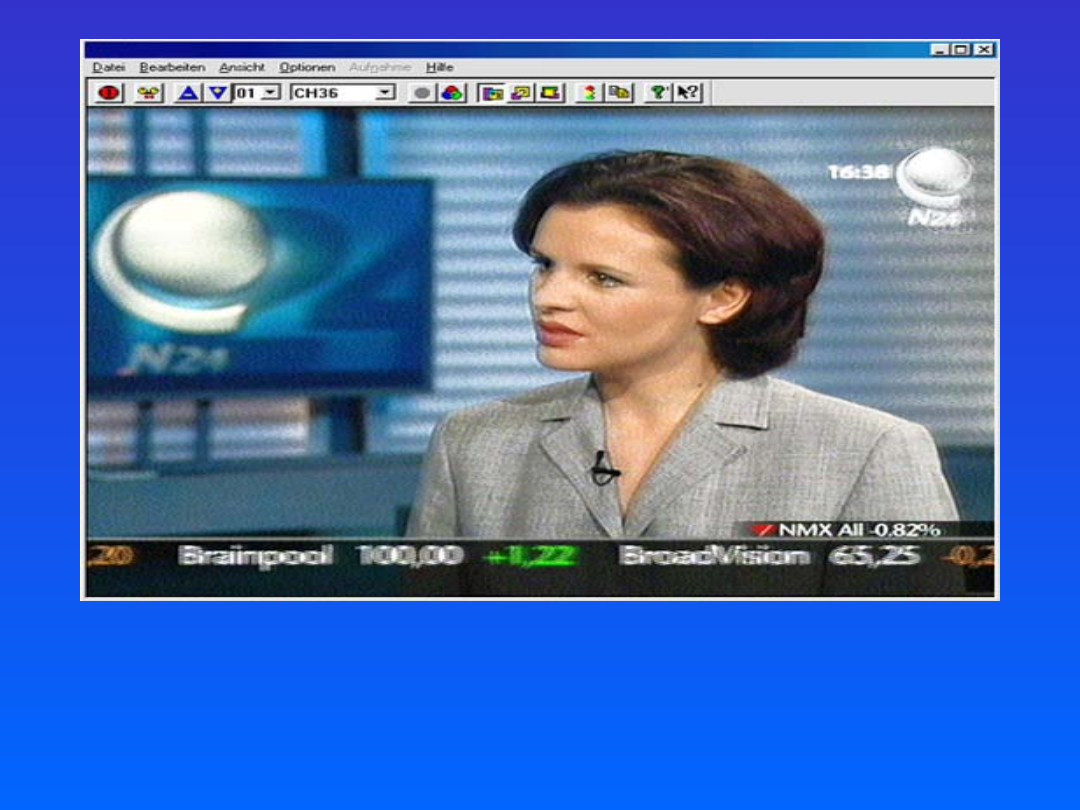

Obraz TV na monitorze: jeżeli bierzemy pod uwagę jakość
obrazu i ostrość, wydajność większości kart telewizyjnych

przewyższa normalne telewizory. Obraz jest również

całkowicie wolny od migotania przy odświeżaniu >72 Hz.

Obraz telewizyjny na PC jest

całkowicie wolny od

migotania, jako że

odświeżanie rzędu 85 Hz jest

standardem w dzisiejszych

czasach. Większość

telewizorów nie może temu

dorównać, ponieważ operują

przy częstotliwości zasilania,

które wynosi 50 Hz.

Silne migotanie w jasnych obszarach

obrazu jest szczególnie dokuczliwe, gdy

korzystacie z dużych ekranów. Jednakże

PC wyposażony w kartę TV potrafi dużo

więcej: wszystkie strony telegazety mogą

zostać zapisane na dysk, więc dostajecie

bardzo szybki do nich dostęp poprzez

tylko kliknięcie myszką. Niektóre karty

TV oferują możliwość analizowania

danych telegazety w poszukiwaniu

określonych słów. Wiele stacji

telewizyjnych oferuje informacje

niemalże w czasie rzeczywistym, jak ceny

akcji na giełdzie, które to z kolei mogą

zostać eksportowane i użyte w

aplikacjach. W porównaniu do innych

metod otrzymywania cen akcji, ta jest

całkowicie bezpłatna.

Używając specjalnego

oprogramowania, możliwe jest

odbieranie zakodowanych płatnych

kanałów bez posiadania specjalnego

dekodera stacji. Oczywiście

używanie takich programów bez

posiadania subskrypcji odpowiedniej

stacji telewizyjnej (albo bez

kontraktu z nimi) jest

nielegalne

nielegalne

.

Powyższa tabela pokazuje różne możliwości

podłączeniowe dla kart TV. Najbardziej obszerna lista

programów jest dostępna używając anteny satelitarnej.

Typ sygnału

Typ karty TV

Liczba

programów

Antena

analogowy

niska

Kablówka

analogowy +

cyfrowy

satysfakcjonuj

ąca

Satelita

cyfrowy

wysoka

Satelita +

dekoder

analogowy

wysoka

Wszystkie karty TV - niezależnie czy są zaprojektowane do

odbioru sygnałów analogowych czy cyfrowych - mają taką

samą podstawową architekturę. Zdjęcie poniżej pokazuje

prostą kartę TV z interfejsem PCI do odbioru analogowej

TV. Główną część komponentów zawiera właściwy tuner

szerokopasmowy, który jest umieszczony pod metalową

pokrywą, dla odpowiedniego ekranowania. Tuner odgrywa

bardzo ważną rolę przez przekształcanie sygnału

antenowego wysokiej częstotliwości na sygnały FBAS.

Prawdziwym rdzeniem karty TV jest konwerter A/D -

układ, który przekształca analogowe sygnały FBAS na

cyfrowe sygnały YUV.

W dodatku, układ konwertujący A/D obsługuje

skalowanie obrazu telewizyjnego PAL/NTSC do

cyfrowej rozdzielczości PC. Większość układów

video (konwerterów A/D) dostępnych na rynku

podczas przeskalowywania obrazu TV również

filtruje zarówno poziomo, jak i pionowo. Sam ten

fakt jest głównym powodem, dla którego

większość kart TV oferuje doskonałą jakość

obrazu. Cyfrowe informacje o obrazie są

przesyłane bezpośrednio do karty graficznej

przez szynę PCI z użyciem transferów DMA

(bezpośredni dostęp do pamięci) i dlatego

praktycznie nie zwiększa to obciążenia

procesora. Niemniej jednak, strumień 25 do 30

MB/s jest obecny na szynie. Poza konwerterem

A/D, wszystkie karty TV zawierają prosty układ

audio, który zapewnia dźwięk.

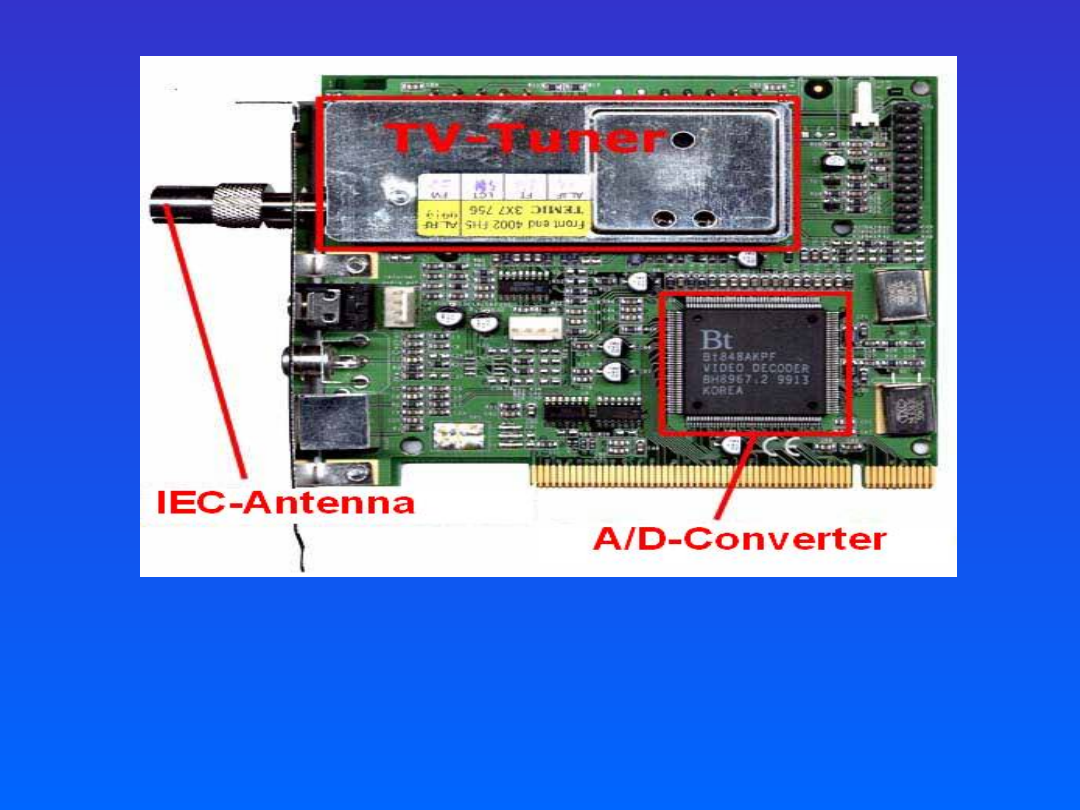

Podstawowy design karty TV: tuner TV jest ukryty pod

metalową pokrywą ekranującą. Rdzeniem karty jest układ

konwertujący A/D, który przekształca sygnały FBAS z

tunera na cyfrowy sygnał YUV.

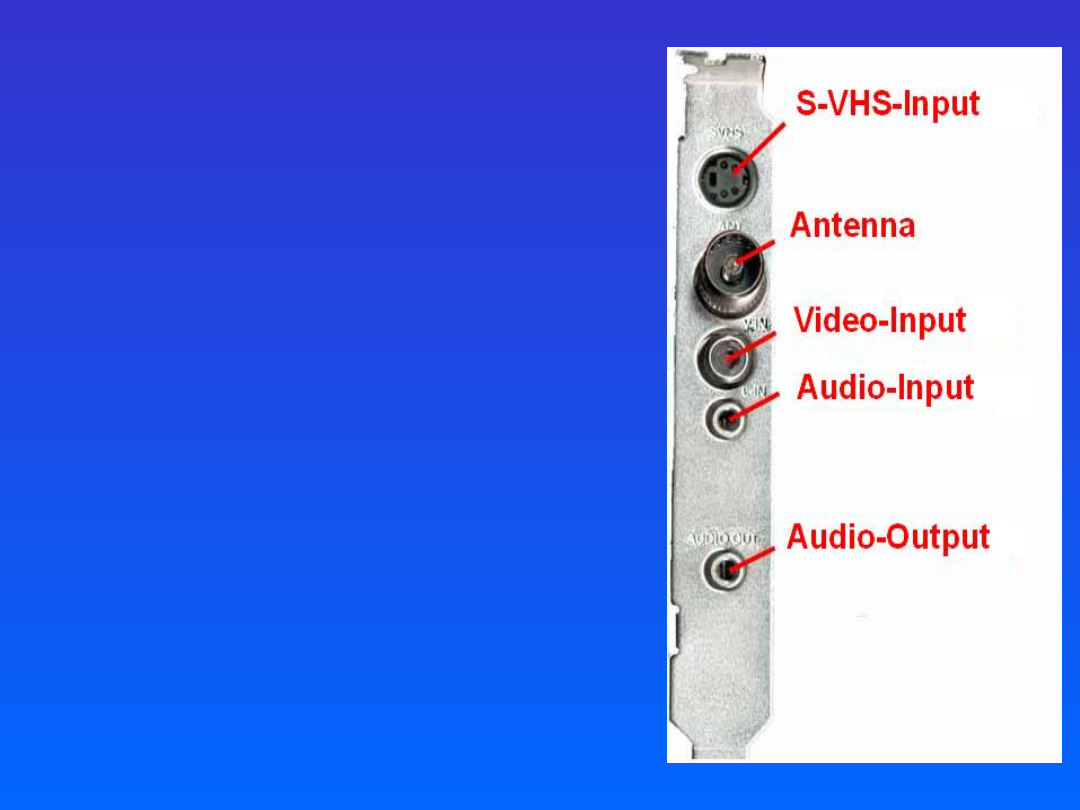

Zdjęcie poniżej pokazuje

gniazda połączeniowe typowej

karty TV: duże złącze jest

wejściem antenowym IEC, które

znacie ze standardowego

telewizora. Złącze S-VHS jest

dostępne w wielu różnych

źródłach video: np. kamera

video, magnetowid. Drugie

wejście video, złącze cinch, jest

umieszczone pod wejściem
antenowym. Pozostałe dwa

gniazda mini-jack są

stereofonicznymi wyjściem i

wejściem audio. Gdy wejście

audio tylko przesyła dźwięk z

dowolnego źródła, sygnał

dźwiękowy z wyjścia musi

zostać podłączony do wejścia

karty dźwiękowej wykorzystując

mały kabelek. Bez tego, nie

byłoby żadnego dźwięku

podczas oglądania telewizji.

Minimalne wymagania

sprzętowe dla karty TV:

Procesor ponad 166 MHz

(Intel Pentium lub AMD K6)

Przynajmniej 16 MB pamięci

systemowej

Karta graficzna z 2 MB

pamięci video (sterowniki

DirectX)

Windows 95 z DirectX 6.x

Firma Microtune zaprezentowała

miniaturowy tuner radiowo-telewizyjny,

który przeznaczony jest dla urządzeń

przenośnych. MT2260 to pierwszy

jednoukładowy tuner pozwalający

odbierać zarówno przekazy w

amerykańskim jak i europejskim

systemie, który dzięki swym małym

rozmiarom (6x6 mm) może zostać bez

problemu zintegrowany np. PDA lub

telefonie komórkowym. Charakteryzuje

się on też bardzo małym

zapotrzebowaniem na energię - na 4”

ekranie i baterii o pojemności 1.300mAh

powinniśmy móc oglądać telewizję przez

około 10 godzin.

Do GameBoy Advance można dokupić

wiele dodatkowych akcesoriów. Powstał

również moduł pozwalającego odbierać

na tym urządzeniu sygnał telewizyjny.

Tuner TV dostępny jest w formie

kartridża, który posiada własne bateryjne

zasilanie.

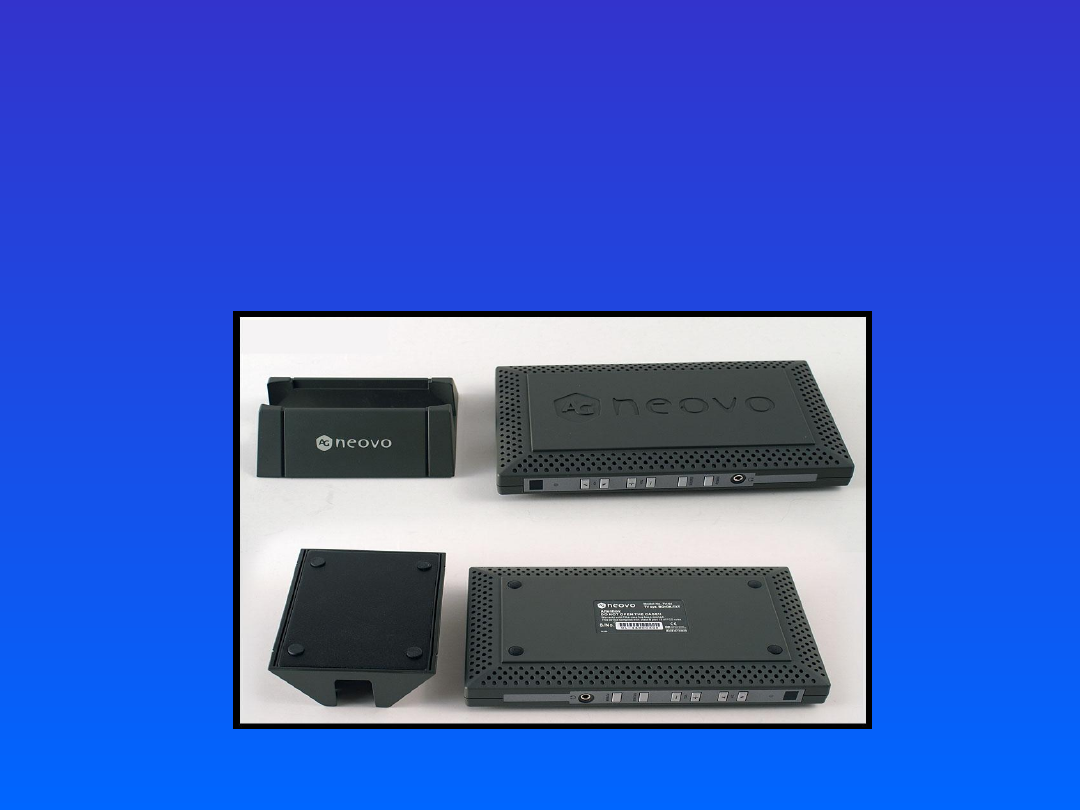

Na rynku istnieją dwa rodzaje tunerów TV: wewnętrzne

oraz zewnętrzne. Te pierwsze występują w formie kart

rozszerzeń oparte na złączu PCI. Niewątpliwą zaletą jest

cena, możliwość zgrywania materiału video oraz brak

zajmowanego miejsca poza komputerem. Podstawową

wadą jest natomiast fakt, że komputer musi być włączony

gdy chcemy oglądać programy. Urządzenie zewnętrzne

daje większy komfort użytkowania, gdyż komputer w

czasie oglądania TV może być wyłączony

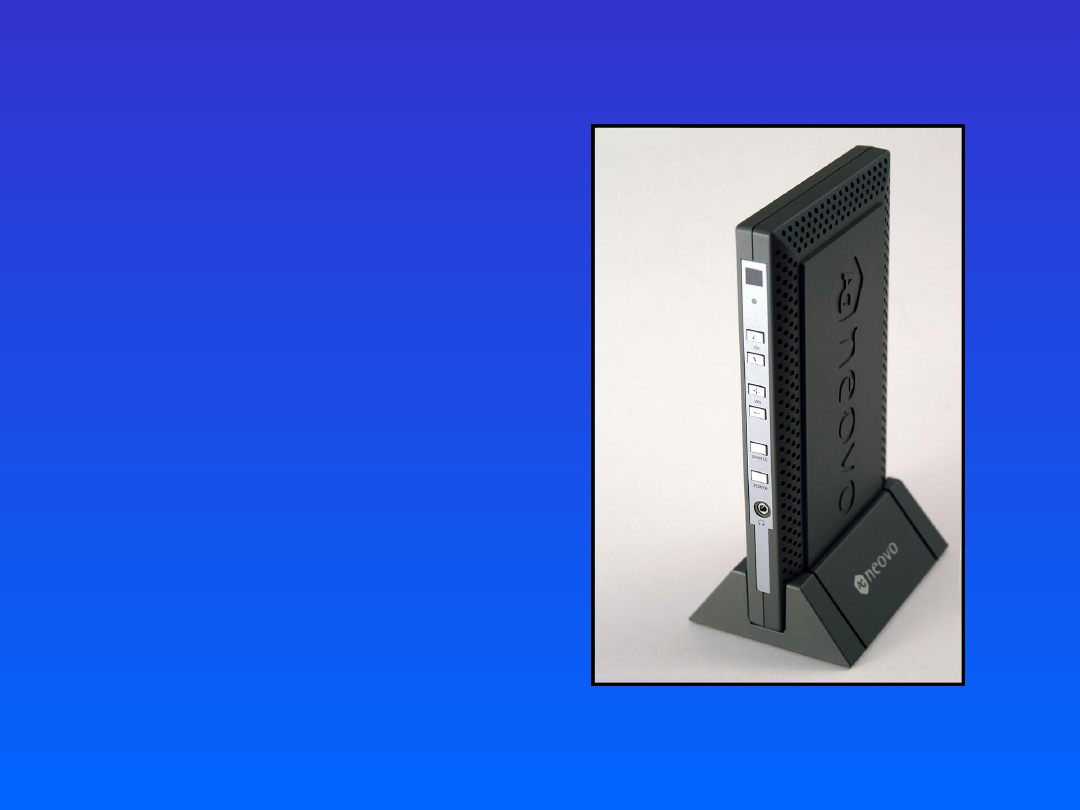

Przedni panel zawiera

rząd miękko działających

przycisków. Zaczynając

od dołu napotkamy: guzik

włączający tuner oraz

przełączający sygnał

pomiędzy anteną, a

wejściem video. Kolejne

dwa umożliwiają

regulację głośności, a

następna para przełącza

odbiór pomiędzy

kanałami. Dodatkowo na

samym dole znajduje się

gniazdo słuchawkowe.

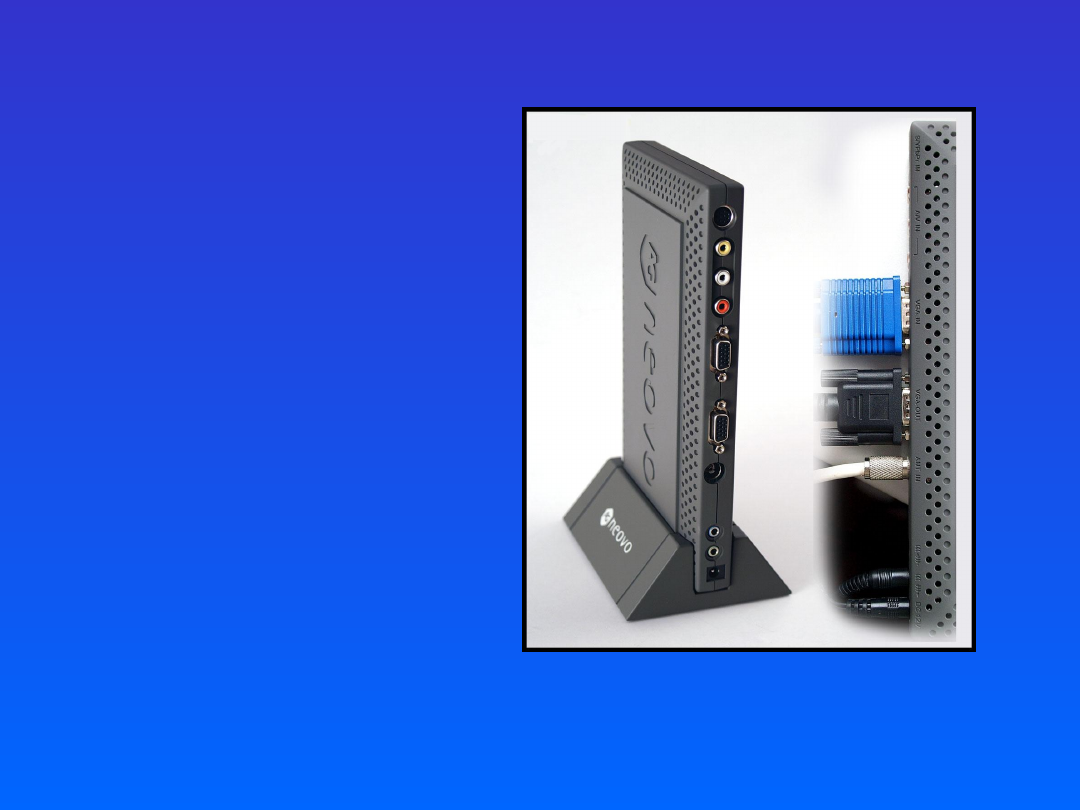

Tył tunera usiany jest

złączami.

Zaczynając od dołu

napotkamy gniazdo

zasilania sieciowego,

wyjście i wejście liniowe

audio, gniazdo antenowe

(75ohm), wyjście i

wejście VGA, wejście A/V

oraz gniazdo wejściowe

do którego wpina się

specjalną "przelotkę".
