SIEĆ

KOMPUTEROWA

MEDIA

TRANSMISYJNE

ADRESACJA IP

SIEĆ
KOMPUTER
OWA

Sieć komputerowa:

To grupa komputerów lub innych urządzeń,

które połączone są ze sobą w celu wymiany

danych lub współdzielenia różnych zasobów,

np. drukarek czy skanerów.

Rodzaje sieci
komputerowej:

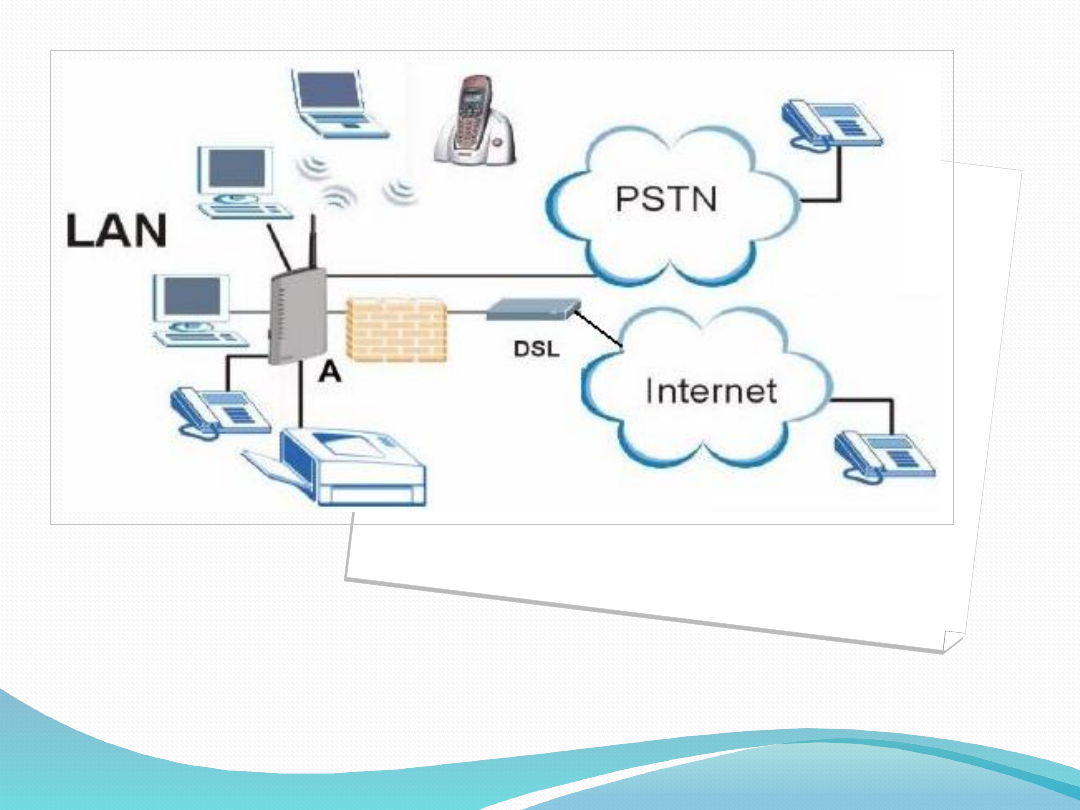

LAN

Sieć lokalna o małym zasięgu, obejmująca budynek lub grupę sąsiadujących

budynków.

WAN

To rozległa sieć o dużym zasięgu, przekraczającym

obszar jednego miasta np. sieć łącząca rozsiane po

kraju lub świecie przedsiębiorstwa.

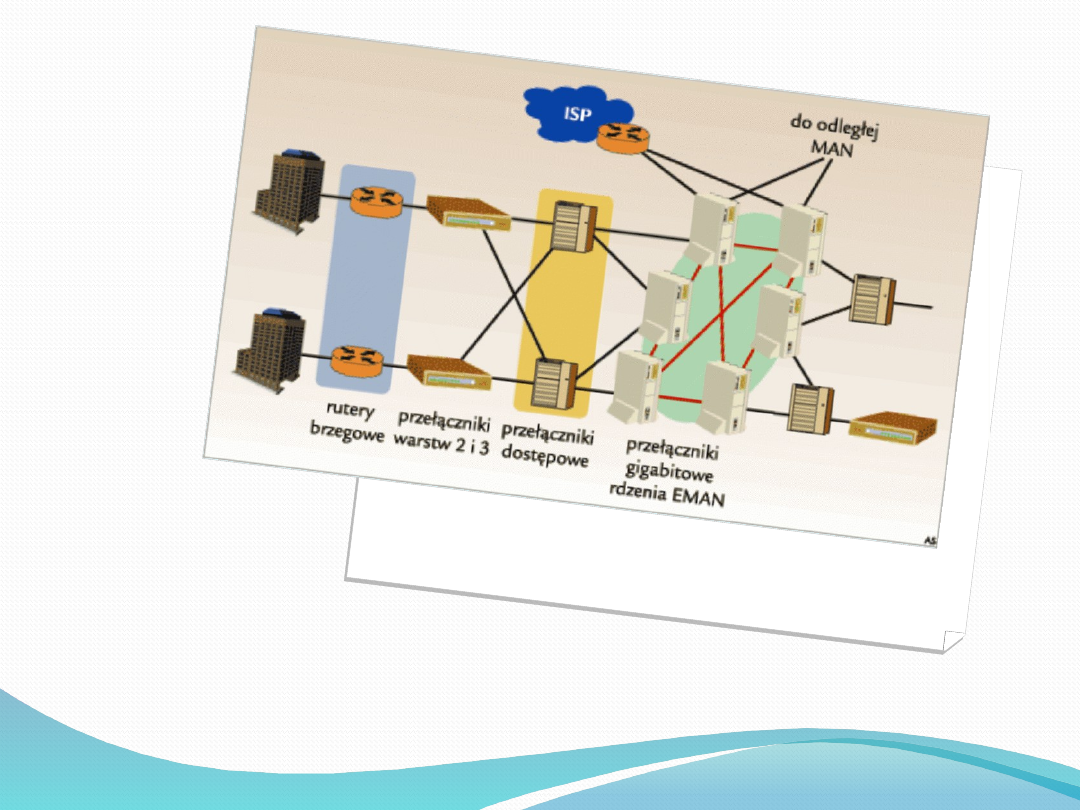

MAN

Sieć miejska, obejmująca swoim zasięgiem miasto.

Topologie
sieci
komputerow
ych:

MAGISTRALA

Wszystkie elementy sieci podłączone

do jednej magistrali.

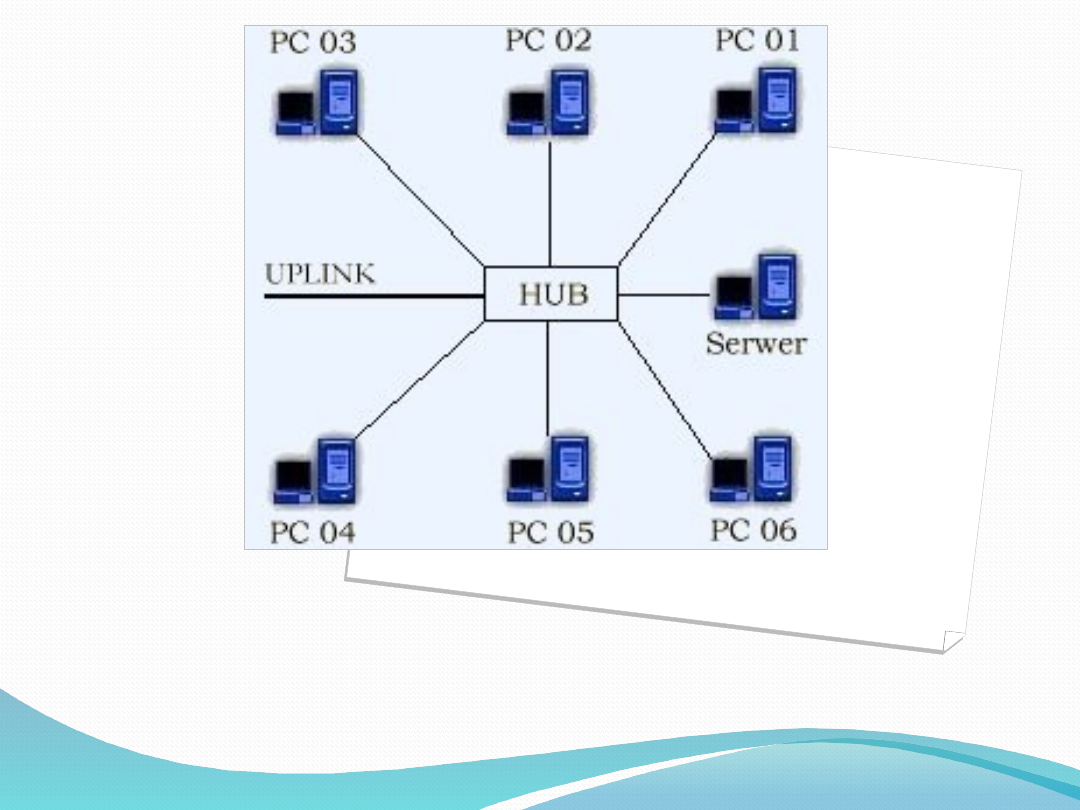

GWIAZDA

Komputery są podłączone do jednego punktu

centralnego, koncentratora (koncentrator tworzy

fizyczną topologię gwiazdy, ale logiczną magistralę)

lub przełącznika.

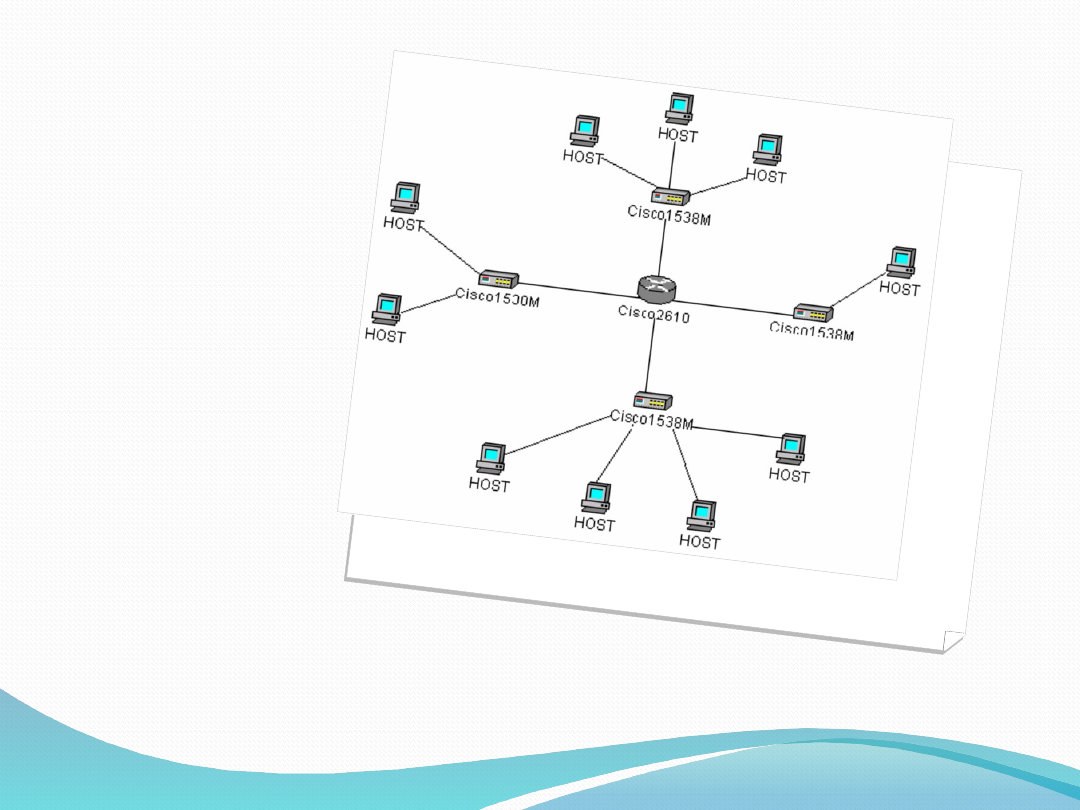

ROZSZERZON

A GWIAZDA

Posiada punkt centralny

(podobnie do topologii

gwiazdy) i punkty

poboczne (jedna z

częstszych topologii

fizycznych Ethernetu).

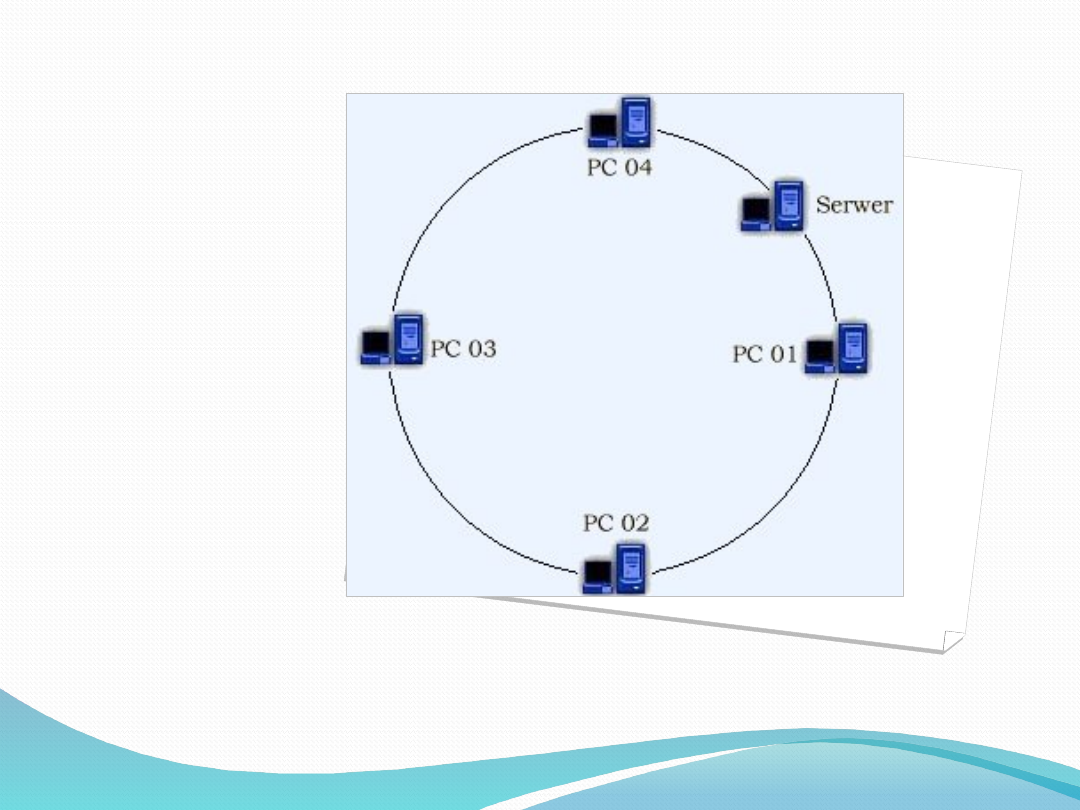

PIERŚCIEŃ

Poszczególne elementy
są połączone pomiędzy

sobą odcinkami kabla

tworząc zamknięty

pierścień.

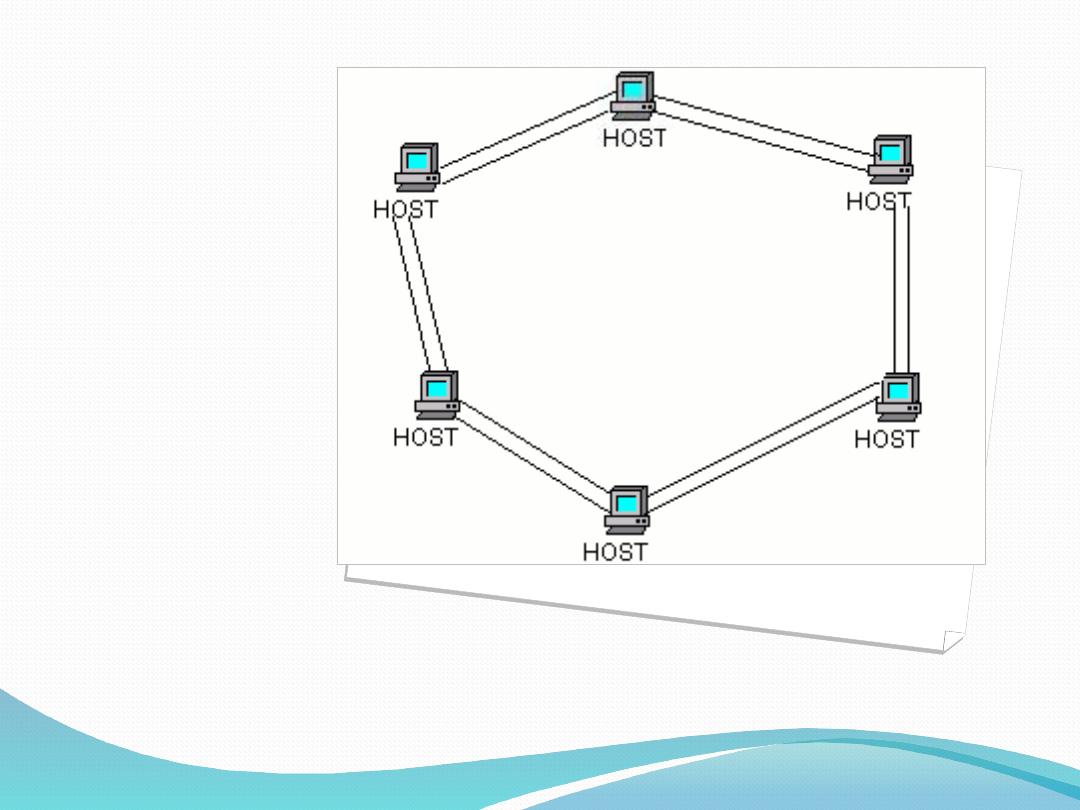

PODWÓJNY

PIERŚCIEŃ

Poszczególne

elementy są

połączone pomiędzy

sobą odcinkami

tworząc dwa

zamknięte

pierścienie.

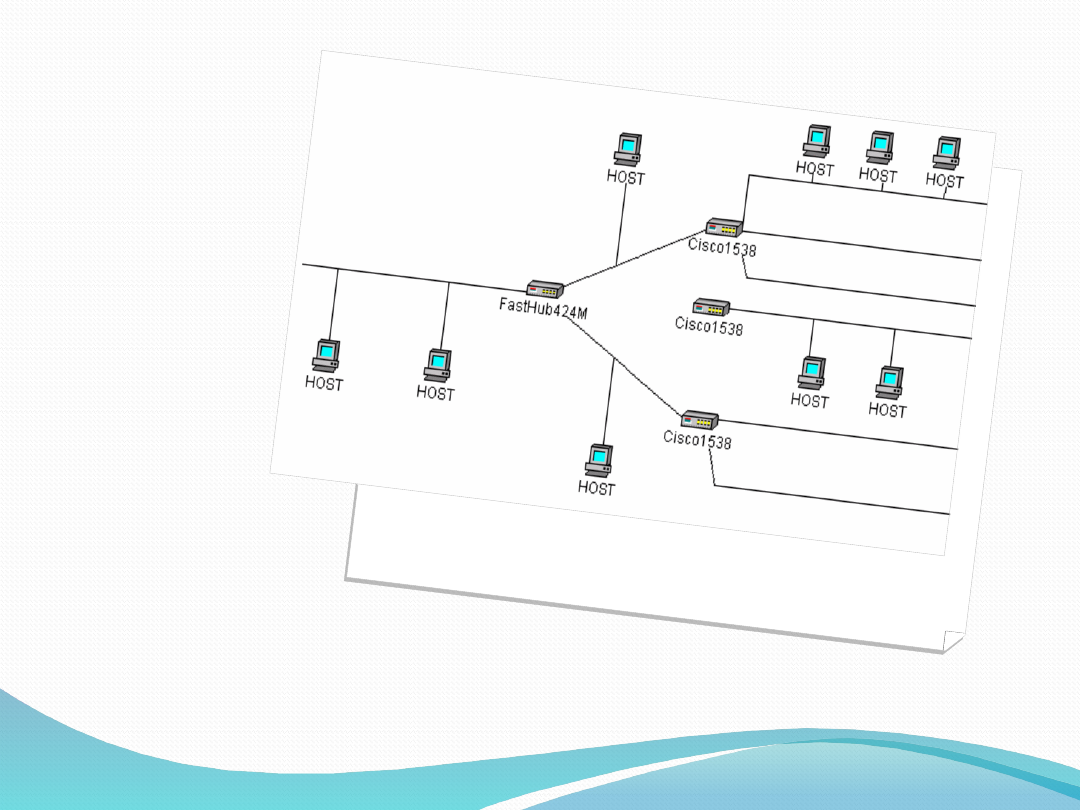

DRZEWO

Kombinacja

topologii gwiazdy i

magistrali, budowa

podobna do drzewa

binarnego.

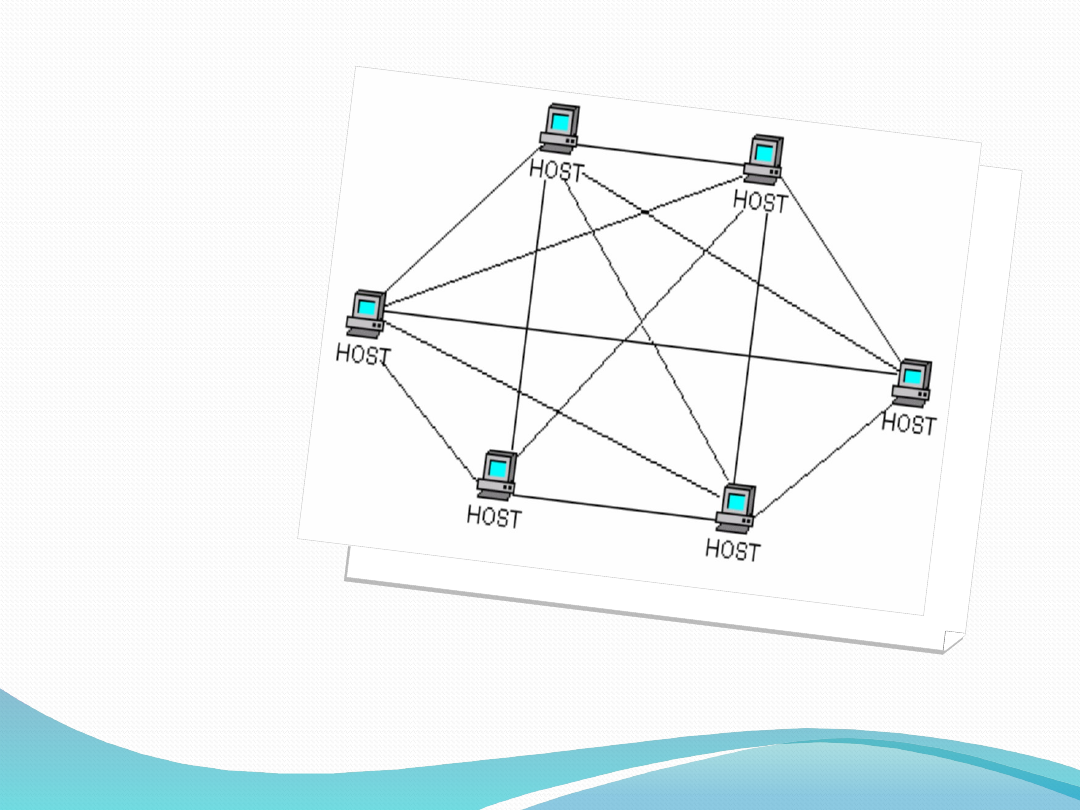

SIATKA

Oprócz koniecznych

połączeń sieć

zawiera połączenia

nadmiarowe;

rozwiązanie często

stosowane w

sieciach,

w których jest

wymagana wysoka

bezawaryjność.

MEDIA
TRANSMISY
JNE

Rodzaje kabla:

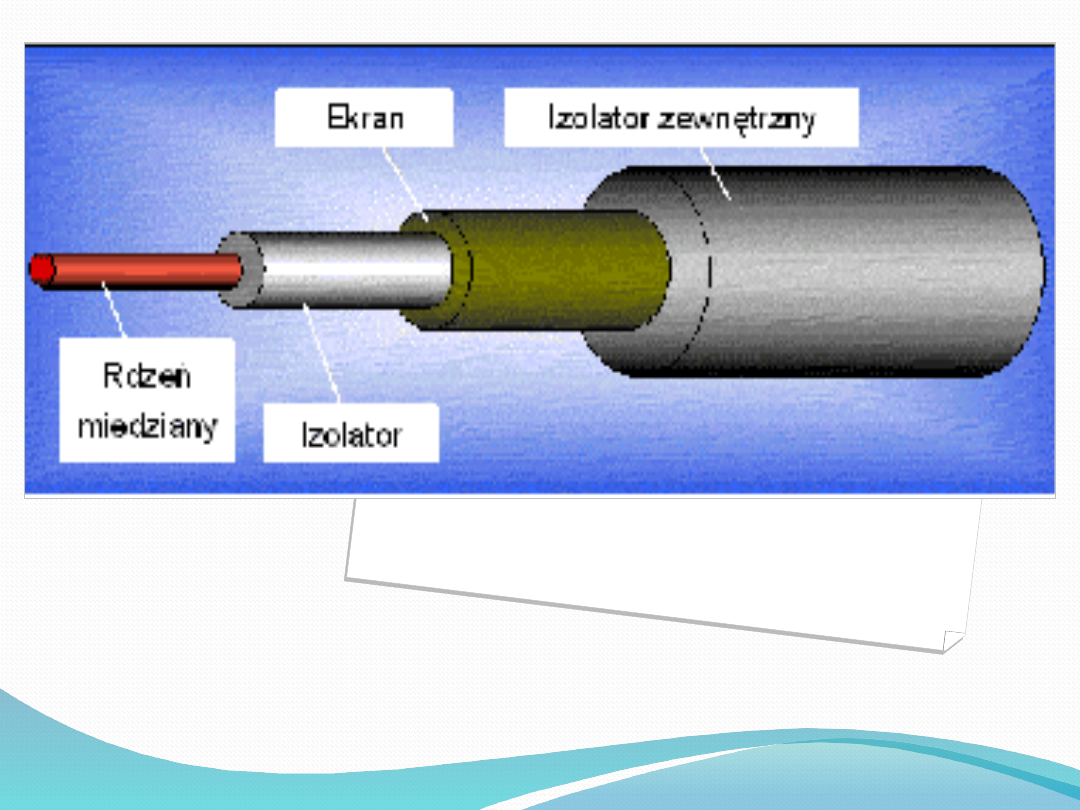

KABEL KONCENTRYCZNY

Kabel koncentryczny, używany jest np. w topologii magistrali. Składa się z pojedynczego

przewodu i osłony przewodzącej (oddzielone od siebie izolatorami). Istnieją dwa rodzaje tego

kabla 10BASE-5 gruby Ethernet (jeden segment do 500 m, max 100 urządzeń na jednym

segmencie; praktycznie jest już nie używany)

i 10BASE-2 cienki Ethernet (jeden segment do 185 m, max 30 urządzeń na jednym

segmencie).

SKRĘTKA

UTP (skrętka nie ekranowa) 100-mowy kabel składający się z 4 par skręconych przewodów.

Kabel UTP instalowany jest często przy użyciu złącza RJ, jest bardziej podatny na szum i

zakłócenia niż inne rodzaje kabli, a odległość między urządzeniami jest mniejsza niż w

przypadku kabla koncentrycznego. UTP uważane jest za najszybsze medium miedziane, jest

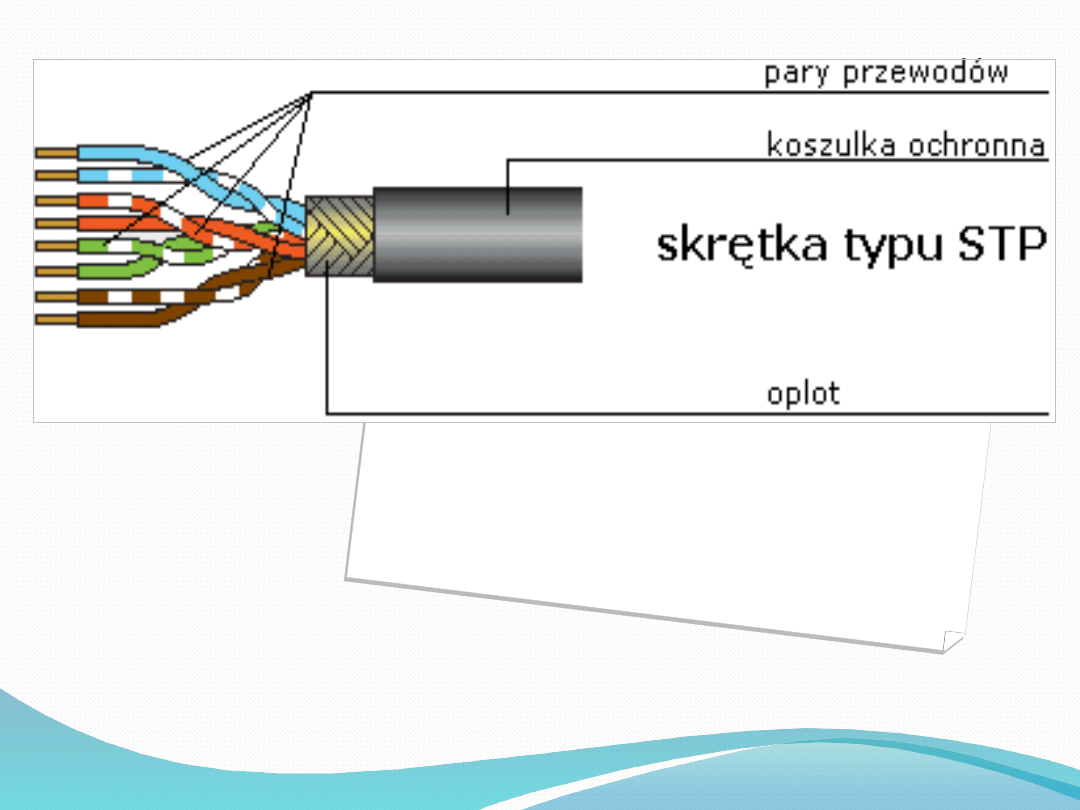

łatwa w instalacji, a także tańsza niż inne rodzaje okablowania; STP – 150-omowy kabel

składający się z 4 par skręconych przewodów. STP lepiej chroni przed zakłóceniami ale jest

droższa i trudniejsza w instalacji niż skrętka UTP z STP, jest to po prostu ekran UTP (otoczony

metalową folią ekranującą), zazwyczaj jest to kabel 100

lub 120-omowy.

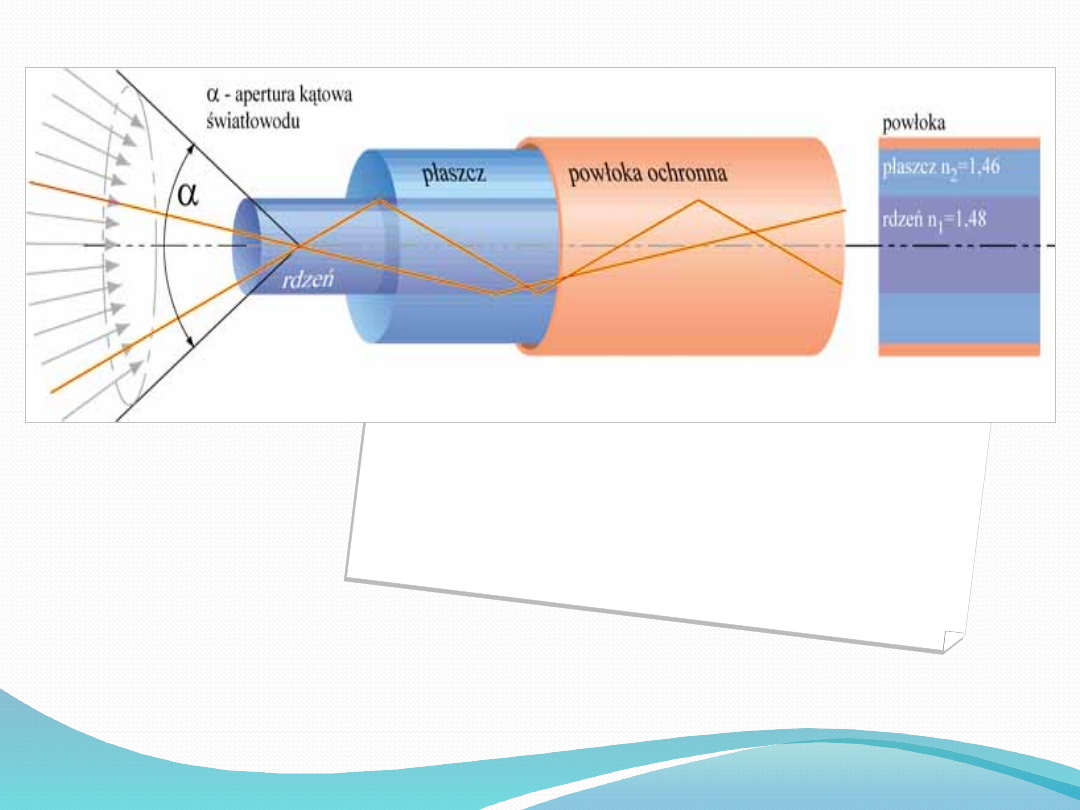

ŚWIATŁOWÓD

Jednomodowy (światło wędruje po osi kabla) i wielomodowy (światło wchodzi do

kanału pod różnymi kątami, odbijają się podczas wędrówki); kabel światłowodowy

przenosi transmisje świetlne, jest droższy od innych okablowań sieciowych, ale

jest pozbawiony wrażliwości na zakłócenia elektromagnetyczne i posiada lepsze

współczynniki przekazu danych.

Łączność
bezprzewod
owa

ŁĄCZNOŚĆ

BEZPRZEWODOWA

Łączność w tym systemie to fale

elektromagnetyczne, które mogą wędrować

powietrzem, w próżni.

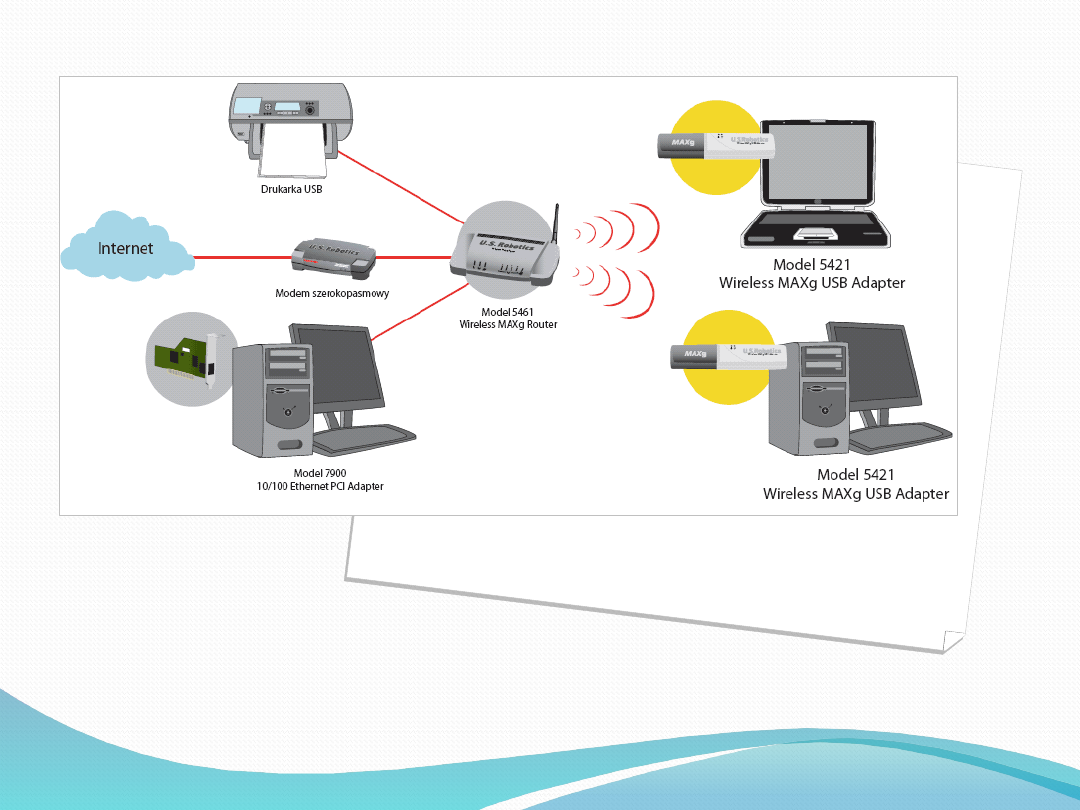

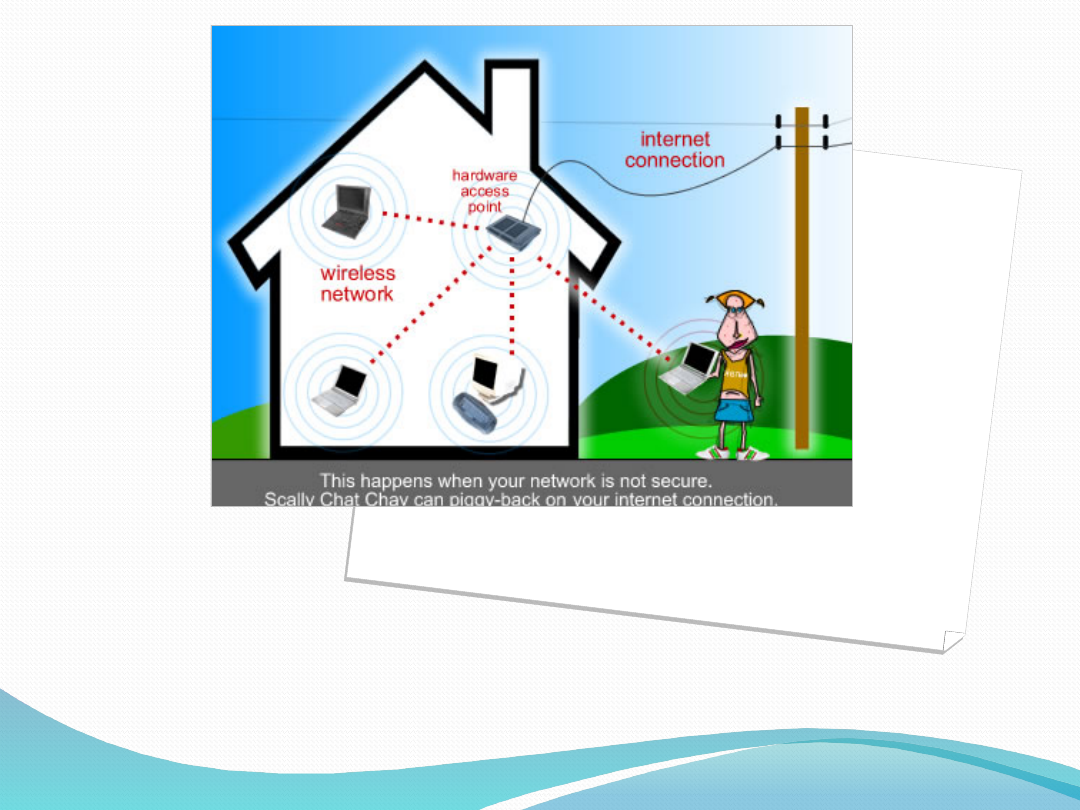

WiFi

WIFI

WiFi (ang. Wireless Fidelity) to zestaw standardów stworzonych do budowy

bezprzewodowych sieci komputerowych, szczególnym zastosowaniem WiFi

jest budowanie sieci lokalnych opartych na komunikacji radiowej, czyli

WLAN. Posiada zasięg od kilku do kilkunastu metrów i przepustowość sięga

108Mb/s.

ADRESACJA
IP

ADRES IP

Adres IP (ang. Internet Protocol) to liczba

składająca się z czterech bajtów

przedzielonych kropkami np. 83.11.212.62

przydzielona każdemu komputerowi

posiadającemu dostęp

do internetu. Adres IP może się dowolnie

zmieniać (np. neostrada).

RODZAJE IP



IPv4 – (ang. Internet Protocol version 4) adres 32 bitowy

pozwala zaadresować

2

32

≈ 4,3×10

9

węzłów, co odpowiada liczbie 8,42

adresów/km² powierzchni Ziemi.



IPv6 – (ang. Internet Protocol version 6) adres 128

bitowy pozwala zaadresować

2

128

≈ 3,4×10

38

kombinacji. Odpowiada to liczbie

6,7×10

17

adresów/mm² powierzchni Ziemi. W protokole

IPv6 nie występuje pojęcie komunikacji broadcastowej

(dane rozsyłane do wszystkich węzłów w danej podsieci).

Aby wysyłać dane do wielu odbiorców jednocześnie,

należy korzystać z komunikacji multicastowej.

MASKA PODSIECI

Maska podsieci (maska adresu, ang.

Subnetwork Mask, Address Mask) to liczba

służąca

do wyodrębniania w adresie IP części sieciowej

od części hosta, podobnie jak adres IP składa

się z czterech bajtów; po wykonaniu iloczynu

bitowego maski i adresu IP komputera mamy

otrzymać adres IP całej sieci, do której należy

ten komputer.

BRAMA SIECIOWA

Brama sieciowa (ang. Gateway) jest maszyną

podłączoną do sieci komputerowej

za pośrednictwem której komputery z sieci lokalnej

komunikują się z komputerami w innych sieciach;

brama sieciowa może routować pakiety między

sieciami TCP/IP lub innych protokołów routowalnych,

jest wtedy routerem. Najczęściej brama jest

jedynym komputerem w sieci, posiadającym adres

IP z puli publicznej, i jego głównym zadaniem jest

usługa NAT - Network Adress Translation - czyli

przeadresowanie pakietów.

DHCP

DHCP (ang. Dynamic Host Configuration

Protocol) to protokół komunikacyjny

umożliwiający komputerom uzyskanie od

serwera danych konfiguracyjnych, np. adres IP

hosta, adres IP bramy sieciowej, adres DNS,

maski sieci.

DNS

DNS (ang. Domain Name System) to system

serwerów oraz protokół konfiguracyjny

zapewniający zmianę adresów znanych

użytkownikom internetu na adresy zrozumiałe

dla urządzeń tworzących sieć komputerową.

KONIEC
DZIĘKUJĘ ZA UWAGĘ
