Eksploatacja i pomiary w
elektroenergetyce

Ochrona przeciwporażeniowa w
urządzeniach o napięciu powyżej
1 kV

Przepisy

PN-EN 61936-1:2011

- wersja angielska

Instalacje elektroenergetyczne prądu przemiennego o

napięciu wyższym od 1 kV -- Część 1: Postanowienia
ogólne

Zakres
Podano ogólne zasady dotyczące instalacji

elektroenergetycznych, w sieciach prądu przemiennego o
napięciu nominalnym wyższym od 1 kV i częstotliwości
nominalnej do 60 Hz włącznie, w zakresie projektowania,
budowy oraz zapewnienia bezpiecznego i prawidłowego ich
działania.

Określono rodzaje instalacji, podstawowe wymagania dotyczące

urządzeń, wyboru poziomu izolacji, środków bezpieczeństwa,
budowy instalacji uziemiających oraz przeglądu i badań

Ochrona pow. 1kV

Przepisy

PN-EN 50522:2011

- wersja angielska,

Uziemienie instalacji elektroenergetycznych prądu

przemiennego o napięciu wyższym od 1 kV

Zakres

Podano wymagania dotyczące projektowania i montażu

uziemień w instalacjach elektrycznych sieci prądu
przemiennego o napięciu nominalnym wyższym od 1 kV, w
celu zapewnienia bezpiecznego i prawidłowego ich
działania.

Określono rodzaje instalacji uziemiających, podstawowe

kryteria wyboru poziomu izolacji, środków
bezpieczeństwa, budowy instalacji uziemiających oraz
przeglądu i badań

Ochrona pow. 1kV

Przepisy

wycofane

Zasady ochrony przeciwporażeniowej w

urządzeniach powyżej 1 kV, norma
wprowadzona w 2002 roku

▫PN-E-05115 Instalacje

elektroenergetyczne prądu przemiennego o
napięciu wyższym od 1 kV.

•

Wcześniej obowiązywało rozporządzenie
Ministra Pracy z 08.10.1990

▫przestało obowiązywać w 1995 roku po

wejście w życie ustawy Prawo Budowlane

Ochrona pow. 1kV

Środki ochrony przeciwporażeniowej w
urządzeniach o napięciu wyższym niż 1 kV

•

środki ochrony podstawowej

▫przed dotykiem bezpośrednim

•

środki ochrony dodatkowej

▫środki przy dotyku pośrednim (ochrona

przy uszkodzeniu)

Ochrona pow. 1kV

Środki ochrony podstawowej

•

Ochrona w czasie normalnej pracy
urządzeń.

•

Mają za zadanie

▫niedopuszczenie do niezamierzonego

dotknięcia części czynnych,

▫zapobieganie niezamierzonemu sięgnięciu

do strefy w pobliżu części czynnych.

Ochrona pow. 1kV

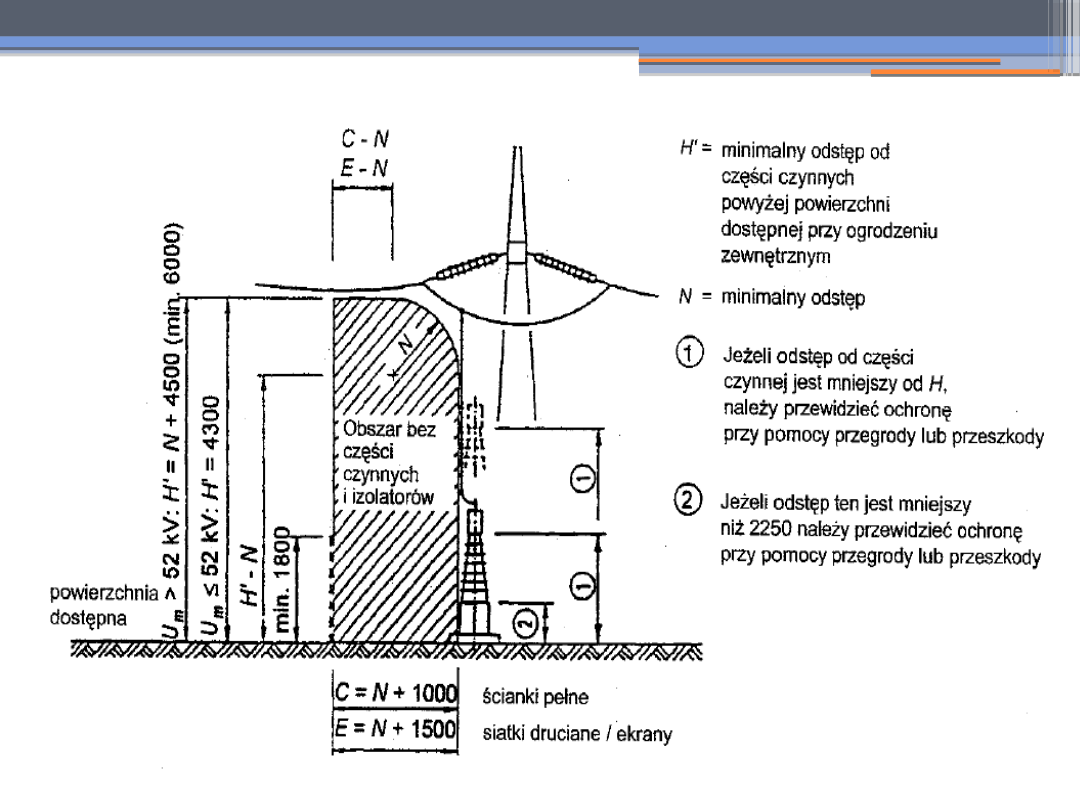

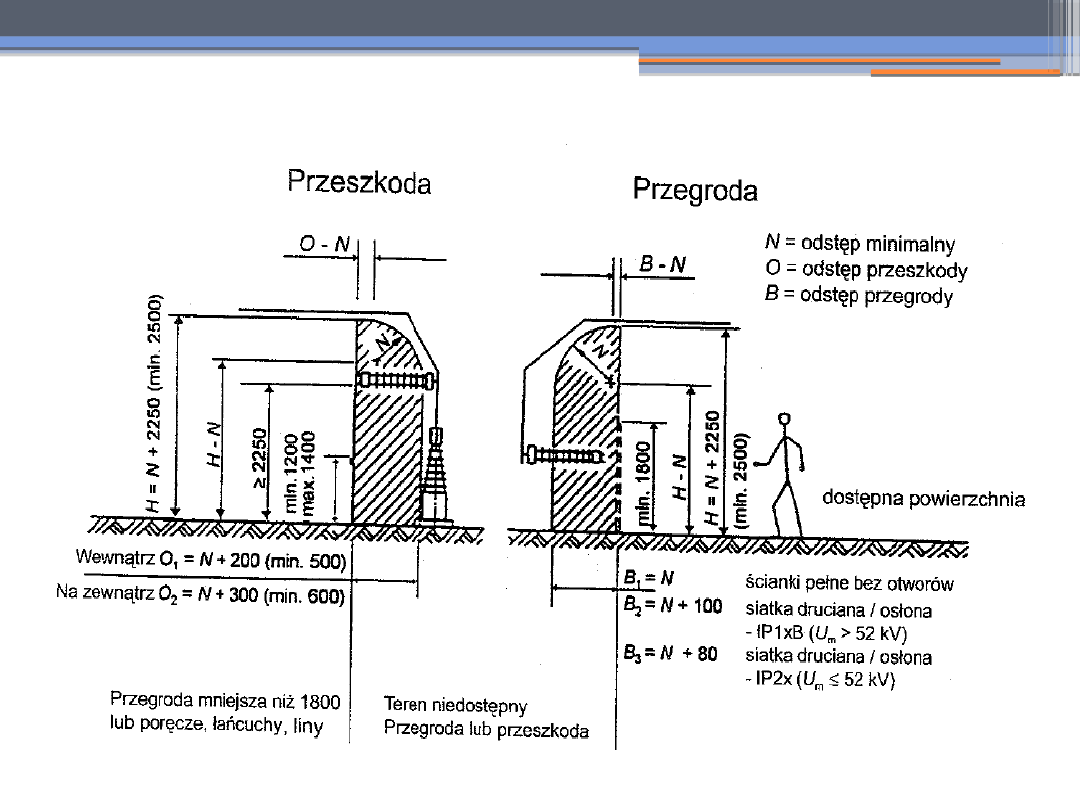

Środki ochrony podstawowej

Do środków ochrony podstawowej zalicza

się

•

obudowy

•

przegrody ochronne (ogrodzenia)

•

przeszkody ochronne

•

umieszczenie poza zasięgiem

Ochrona pow. 1kV

Środki ochrony podstawowej

Ochronę przez

▫zastosowanie obudów
▫stosowanie umieszczenia poza zasięgiem

•

można stosować zarówno na obszarze
zamkniętym prowadzenia ruchu
elektrycznego jak i poza tym obszarem.

Ochrona pow. 1kV

Ochrona pow. 1kV

Środki ochrony podstawowej

Ochronę przez

▫stosowanie przegród (z wyjątkiem ogrodzeń

zewnętrznych)

▫przeszkód

•

dopuszcza się do stosowania

tylko

w

zamkniętych strefach ruchu
elektrycznego.

Ochrona pow. 1kV

Ochrona pow. 1kV

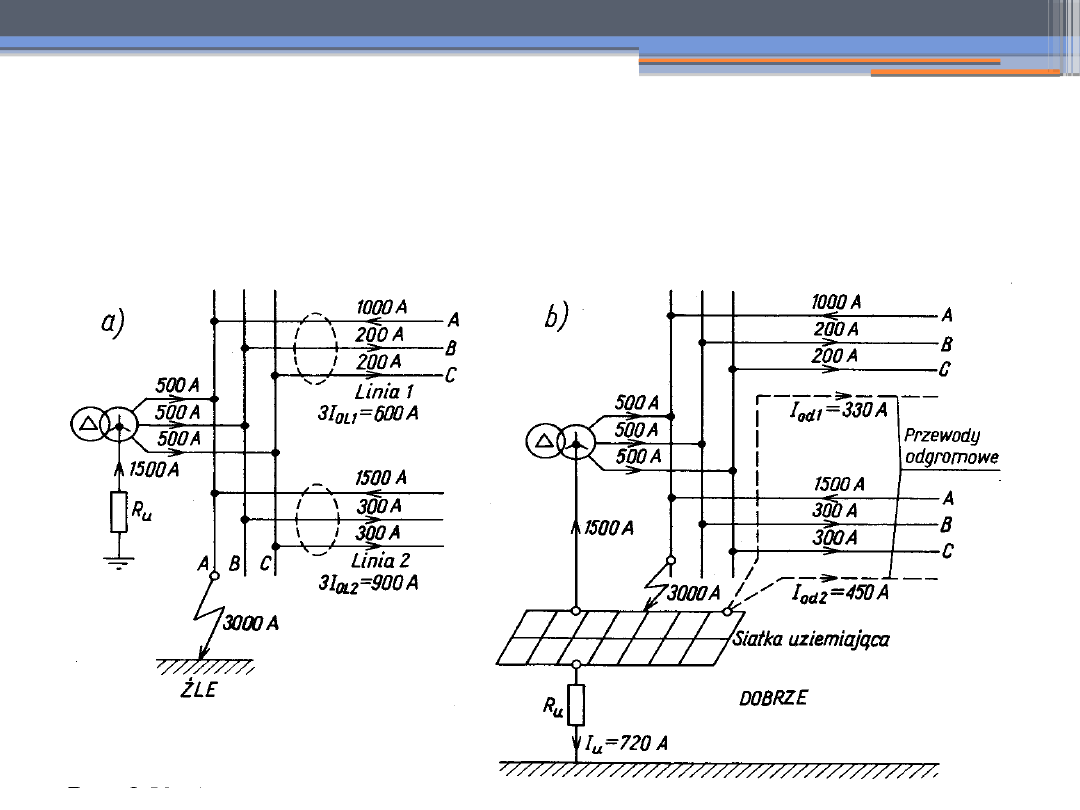

Ochrona przy uszkodzeniu

W instalacjach wysokiego napięcia, należy

stosować

uziemienie

•

z uziomem należy łączyć części
przewodzące dostępne

•

z uziomem należy łączyć części
przewodzące obce wtedy gdy mogą one
stwarzać zagrożenie

▫

np. w wyniku łuku, sprzężeń
pojemnościowych lub indukcyjnych

Ochrona pow. 1kV

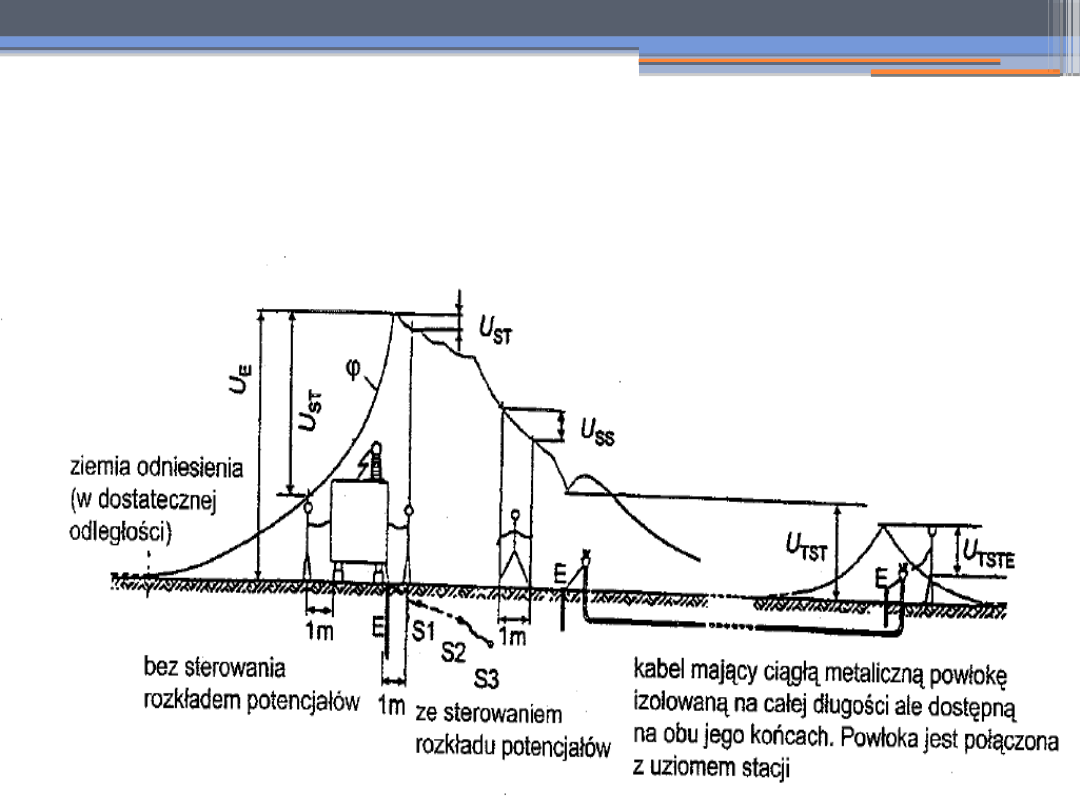

Rozkład potencjałów na stacji

Ochrona pow. 1kV

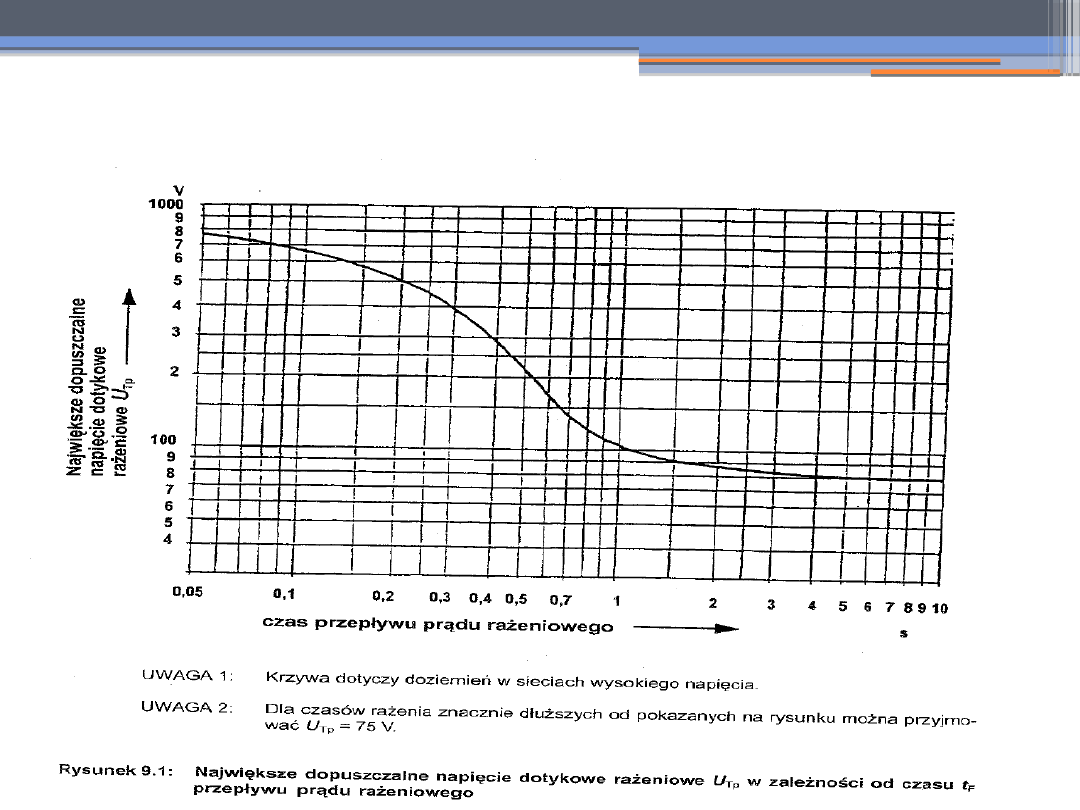

Wartości napięć dopuszczalnych

Ochrona pow. 1kV

Obliczanie napięć dotykowych

Ochrona pow. 1kV

Inne środki ochrony przy uszkodzeniu

•

uziom wyrównawczy

▫w postaci otoku lub gęstej kraty zagłębiony na

niewielka głębokość pod stanowiskiem

 podniesienie potencjału miejsc, z których można

dotknąć części uziemione

•

pokrycie stanowiska warstwa izolacyjną

▫zwiększenie rezystancji przejścia

 np. warstwa tłucznia lub asfalt

•

wykonanie stanowisk przewodzących połączonych
z częściami przewodzącymi

▫stalowa płyta lub krata

 połączenia wyrównawcze

Ochrona pow. 1kV
