Wymagania dla instalacji gazowych

w świetle obowiązujących przepisów

INSTALACJE GAZOWE

Opracowanie: mgr inż. Bronisława
Słowik

background image

Definicja instalacji gazowej

Instalacja gazowa zasilana z sieci gazowej to układ przewodów za kurkiem
głównym, prowadzonych na zewnątrz lub wewnątrz budynku, wraz z
armatura, kształtkami i innym wyposażeniem, a także urządzeniami do
pomiaru zużycia gazu, urządzeniami gazowymi oraz przewodami
spalinowymi lub powietrzno-spalinowymi, jeżeli są one elementem
wyposażenia urządzeń gazowych.

Instalacja gazowa zasilana gazem płynnym ze stałych zbiorników lub baterii
butli znajdujących się na zewnątrz budynku to układ przewodów za
głównym zaworem odcinającym instalację zbiornikową, butle lub kolektor
butli wraz z armaturą, kształtkami i innym wyposażeniem, a także
urządzenia do pomiaru zużycia gazu, urządzenia gazowe z wyposażeniem
oraz przewody spalinowe lub powietrzno-spalinowe odprowadzające spaliny
bezpośrednio poza budynek lub do przewodów
w ścianach.

Instalację gazową zasilaną gazem płynnym z indywidualnej butli,
znajdującej się wewnątrz budynku, stanowi butla gazowa, urządzenie
redukcyjne przy butli, przewód z armaturą, kształtkami i innym
wyposażeniem, a także urządzenie gazowe wraz
z przewodami spalinowymi lub powietrzno-spalinowymi, jeżeli stanowią one
element składowy urządzeń gazowych.

Instalację zbiornikową gazu płynnego stanowi zespół urządzeń składający
się ze zbiornika albo grupy zbiorników z armaturą i osprzętem oraz z
przyłącza gazowego
z głównym zaworem odcinającym.

background image

Ciśnienie w instalacji gazowej

W przewodach gazowych, doprowadzających gaz do
zewnętrznej ściany budynku mieszkalnego, zamieszkania
zbiorowego, użyteczności publicznej i rekreacji indywidualnej,
nie powinno być ciśnienia wyższego niż 500 kPa, a do ścian
zewnętrznych pozostałych budynków wyższego niż 1600 kPa.

Instalacja gazowa w budynku powinna zapewniać
doprowadzenie paliwa gazowego w ilości odpowiadającej
potrzebom użytkowników.

Ciśnienie gazu przed urządzeniami gazowymi nie powinno
być wyższe niż 5 kPa.

background image

W skład instalacji gazowej wchodzą wszystkie jej elementy składowe zlokalizowane
za kurkiem głównym, także przewód spalinowy lub powietrzno – spalinowy
stanowiący element składowy urządzenia gazowego.

Do elementów składowych instalacji gazowych zalicza się więc przewody gazowe
wraz z armaturą, kształtkami instalacyjnymi, inne wyposażenie dodatkowe
zainstalowane na przewodach, urządzenia gazowe, a także urządzenia pomiaru
zużycia gazu pomimo to, że nie stanowią one własności właściciela budynku lub
zarządzającego.

W przypadku instalacji zasilanych gazem płynnym do elementów składowych
instalacji gazowej zalicza się układ przewodów za głównym zaworem odcinającym
zbiorniki, butle bądź baterie butli połączone z wykorzystaniem kolektora.

Elementy instalacji gazowej

background image

Schemat instalacji gazowej zasilanej z sieci
gazowej

background image

Sposoby zasilania budynków w gaz:

a/ z sieci gazowej

d/ ze zbiornika gazu

b/ z indywidualnych butli

c/ z baterii butli

background image

Instalacje gazowe zasilane z sieci

Instalacja gazowa w budynku o wysokości większej niż 35
m
ponad poziomem terenu może być doprowadzona tylko
do pomieszczeń technicznych, w których są zainstalowane
urządzenia gazowe, usytuowanych w piwnicy lub na
najniższej kondygnacji nadziemnej, a także na najwyższej
kondygnacji budynku lub nad tą kondygnacją, pod
warunkiem zastosowania urządzeń stabilizujących
ciśnienie gazu.

Zastosowanie instalacji gazowej w budynkach o wysokości
ponad 25 m wymaga uzyskania pozytywnej opinii wydanej
przez właściwego komendanta wojewódzkiego Państwowej
Straży Pożarnej.

background image

Wykonywanie instalacji gazowej w budynkach
wysokich i wysokościowych

Budynki do 35m wysokości

Budynki o wysokości>35m

background image

Instalacje gazu płynnego

Instalacje gazowe zasilane gazem płynnym mogą być
wykonywane tylko w budynkach niskich /do 12 m/.

Zabrania się stosowania w jednym budynku gazu
płynnego i gazu z sieci gazowej.

W budynku niskim, mającym w mieszkaniach instalację
zasilaną gazem płynnym, dopuszcza się usytuowanie
kotłowni gazowej zasilanej z sieci gazowej.

Instalacje gazowe zasilane gazem o gęstości większej od
gęstości powietrza nie mogą być stosowane w
pomieszczeniach, których poziom podłogi znajduje się
poniżej otaczającego terenu oraz w których znajdują się
studzienki lub kanały instalacyjne i rewizyjne poniżej
podłogi.

background image

Dopuszczalny przypadek doprowadzenia do
budynku mieszkalnego dwóch rodzajów gazów

W jednym budynku nie można stosować różnych
rodzajów paliw gazowych z wyłączeniem
przypadku, gdy gaz doprowadzany jest z sieci
gazowej do kotłowni

background image

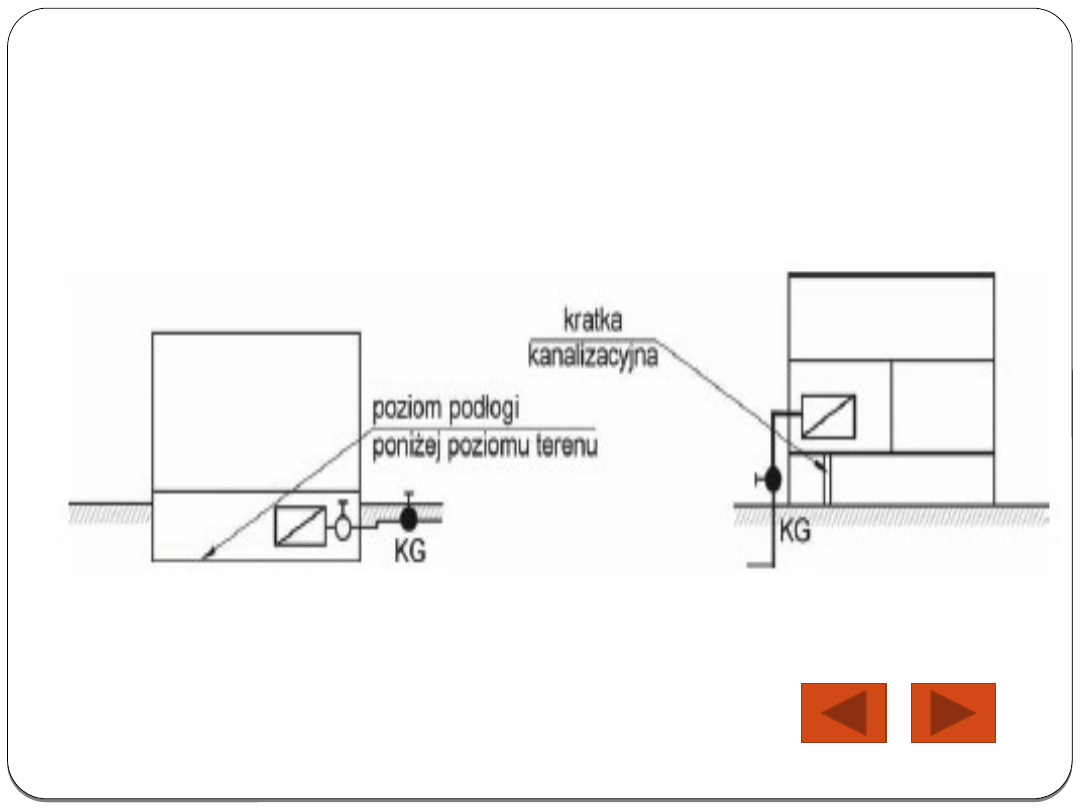

Niedopuszczalne przypadki instalowania
urządzeń zasilanych gazem płynnym

background image

Rozwiązania techniczne zasilania budynków, w których
w jednym z pomieszczeń zainstalowano urządzenie
gazowe o mocy>60 kW

Do pomieszczeń technicznych z zainstalowanymi kotłami o
łącznej mocy cieplnej powyżej 60 kW do 2.000 kW,
zlokalizowanych w budynku o innym przeznaczeniu niż
kotłownia, należy doprowadzić odrębny przewód gazowy, z
którego nie mogą być zasilane pozostałe urządzenia
gazowe w tym budynku.

background image

Główny kurek gazowy

Instalacja gazowa budynku zasilanego z sieci gazowej powinna mieć
zainstalowany na przyłączu kurek główny, oddzielający instalację
gazową od sieci.

Podstawową funkcją kurka głównego jest możliwość odcięcia dopływu
gazu do budynku w przypadku katastrofy budowlanej, pożaru lub
konieczności wykonania prac remontowych.

Miejsce usytuowania kurka głównego powinno być jednoznacznie
oznakowane. Na budynku mającym więcej niż jeden kurek główny
należy umieścić informację o liczbie i miejscach ich zainstalowania.

background image

Zasady lokalizowania głównego kurka gazowego

Kurek główny powinien być zainstalowany na zewnątrz budynku w
wentylowanej szafce co najmniej z materiału trudno zapalnego przy
ścianie, we wnęce ściennej lub w odległości nieprzekraczającej 10 m
od zasilanego budynku, w miejscu łatwo dostępnym i zabezpieczonym
przed wpływami atmosferycznymi, uszkodzeniami mechanicznymi i
dostępem osób niepowołanych.

background image

W zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej
dopuszcza się instalowanie kurka głównego w odległości większej niż
10 m od zasilanego budynku, w wentylowanej szafce, usytuowanej w
linii ogrodzenia od ulicy lub ogólnego ciągu pieszego z dostępem do
niej od strony zewnętrznej działki budowlanej.

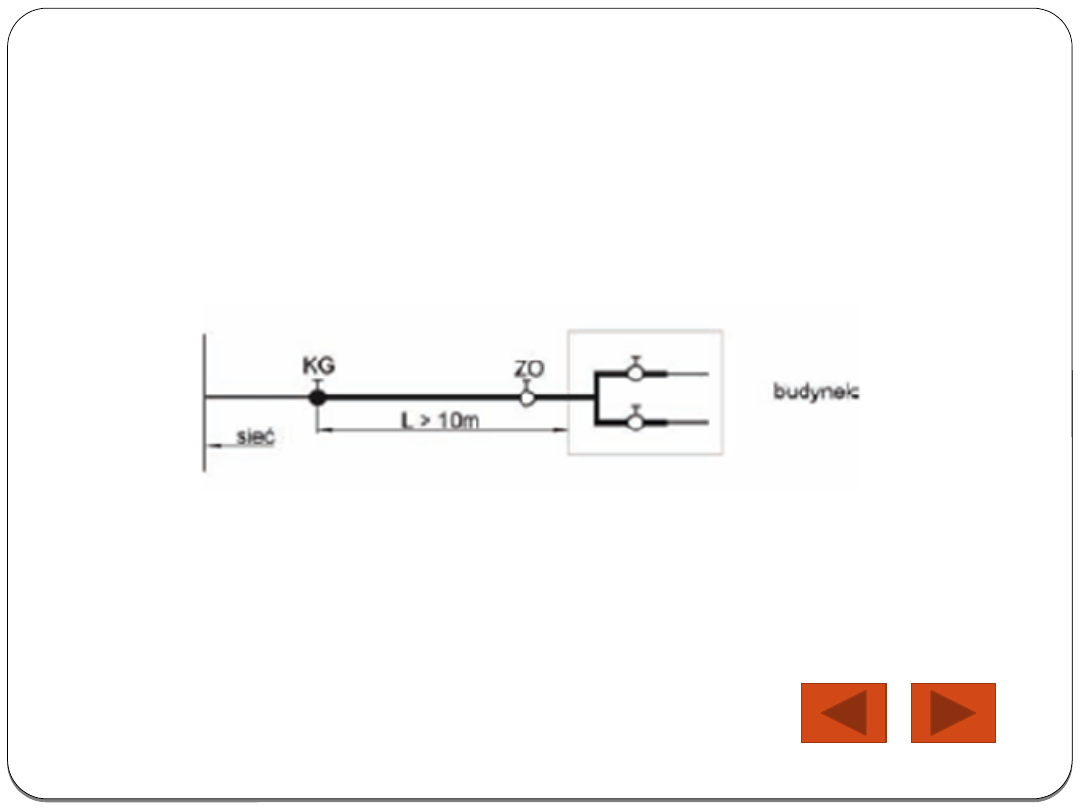

W zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej, gdy
kurek główny jest zainstalowany w linii ogrodzenia w odległości większej
niż 10 m, należy na ścianie budynku dodatkowo zastosować zawór
odcinający.

background image

W przypadku gdy z jednego przyłącza jest zasilany więcej niż jeden budynek,

oprócz kurka głównego, należy zastosować odrębne zawory niebędące
kurkami głównymi, odcinające dopływ gazu do każdego z tych budynków.

background image

Przykłady lokalizacji głównego kurka gazowego

a/ przy ścianie budynku /budynek z materiałów palnych i niepalnych/

b/ w ścianie budynku /budynek z materiałów niepalnych/

background image

Odległość kurka głównego, montowanego przy ścianie lub we wnęce
ściany budynku, od poziomu terenu oraz najbliższej krawędzi okna,
drzwi lub innego otworu w budynku powinna wynosić co najmniej
0,5 m.

W zwartej zabudowie śródmiejskiej dopuszcza się instalowanie kurka
głównego przed budynkiem, poniżej poziomu terenu, pod warunkiem
zachowania wymagań właściwych dla armatury zaporowej
montowanej na gazociągach sieci gazowych.


background image

W budynkach o charakterze monumentalnym dopuszcza się instalowanie
kurków głównych w miejscach łatwo dostępnych z zewnątrz, niebędących
pomieszczeniami, np. w podcieniach, prześwitach, bramach, w odległości
nie większej niż 2 m od lica zewnętrznego budynku.

Kurek główny w budynkach zabytkowych i monumentalnych

background image

Przykłady instalowania reduktorów i kurków głównych

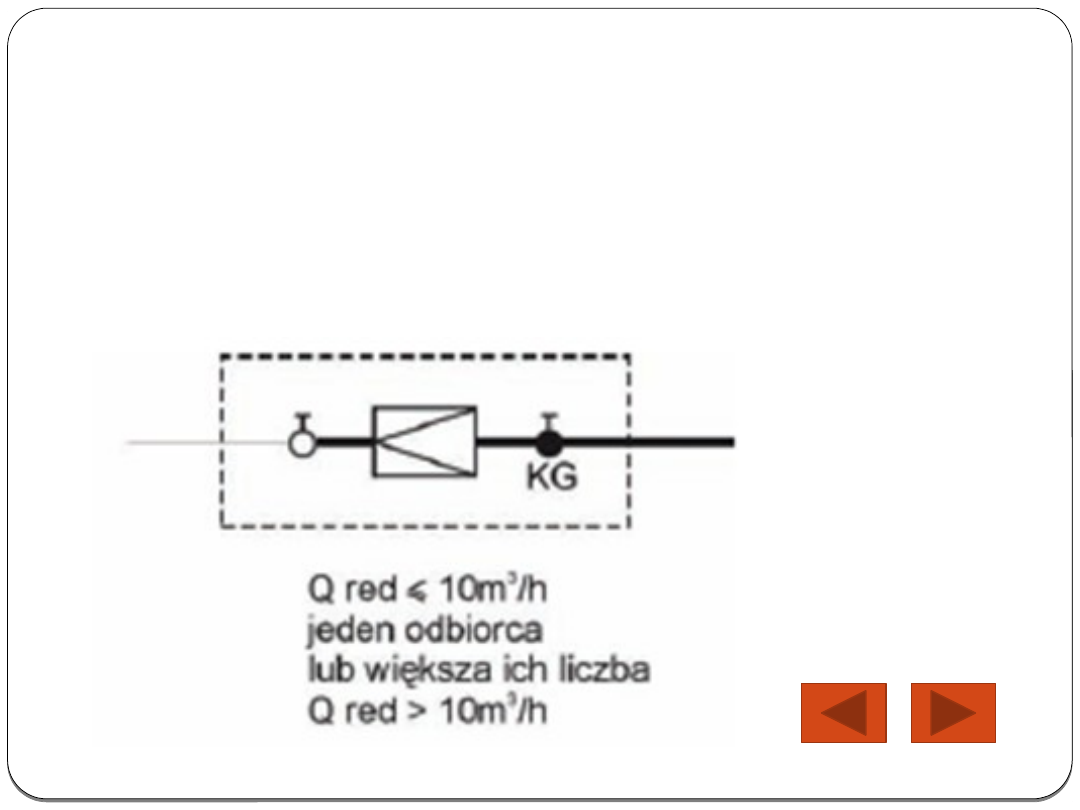

W przypadku instalacji gazowej, zasilanej z sieci gazowej o ciśnieniu do
500 kPa, z której korzysta więcej niż jeden odbiorca lub w której
nominalne zużycie gazu jest większe niż 10 m

3

/h, w przeliczeniu na gaz

ziemny wysokometanowy, przed urządzeniem redukcyjnym należy
zainstalować zawór odcinający, a za tym urządzeniem - zawór
odcinający będący kurkiem głównym.

background image

W przypadku instalacji gazowej, zasilanej ze wspólnej sieci o ciśnieniu do 500 kPa
z której korzysta jeden odbiorca, a nominalne zużycie gazu jest mniejsze niż 10m

3

/h,

dopuszcza się, aby zawór odcinający zainstalowany przed urządzeniem redukcyjnym
był traktowany jako kurek główny.
Przepis ten stosuje się także jeżeli urządzenie redukcyjne jest połączone w jeden
zespół z gazomierzem

background image

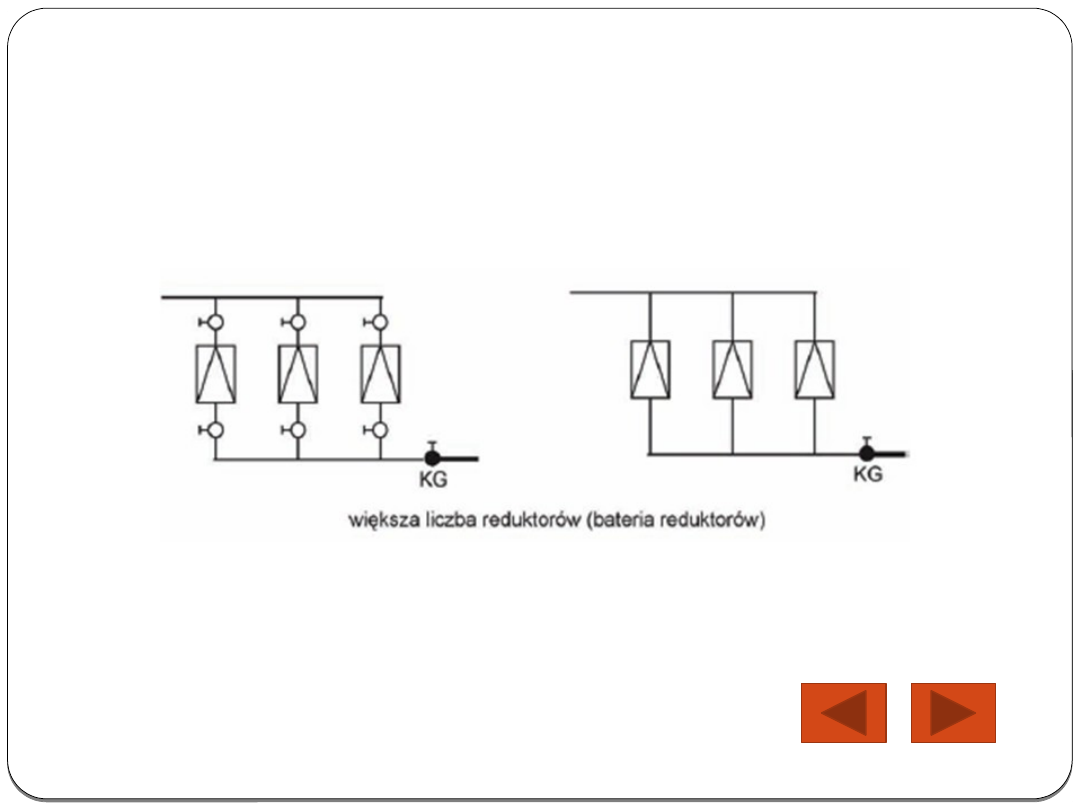

Zasady lokalizowania większej liczby
reduktorów

background image
