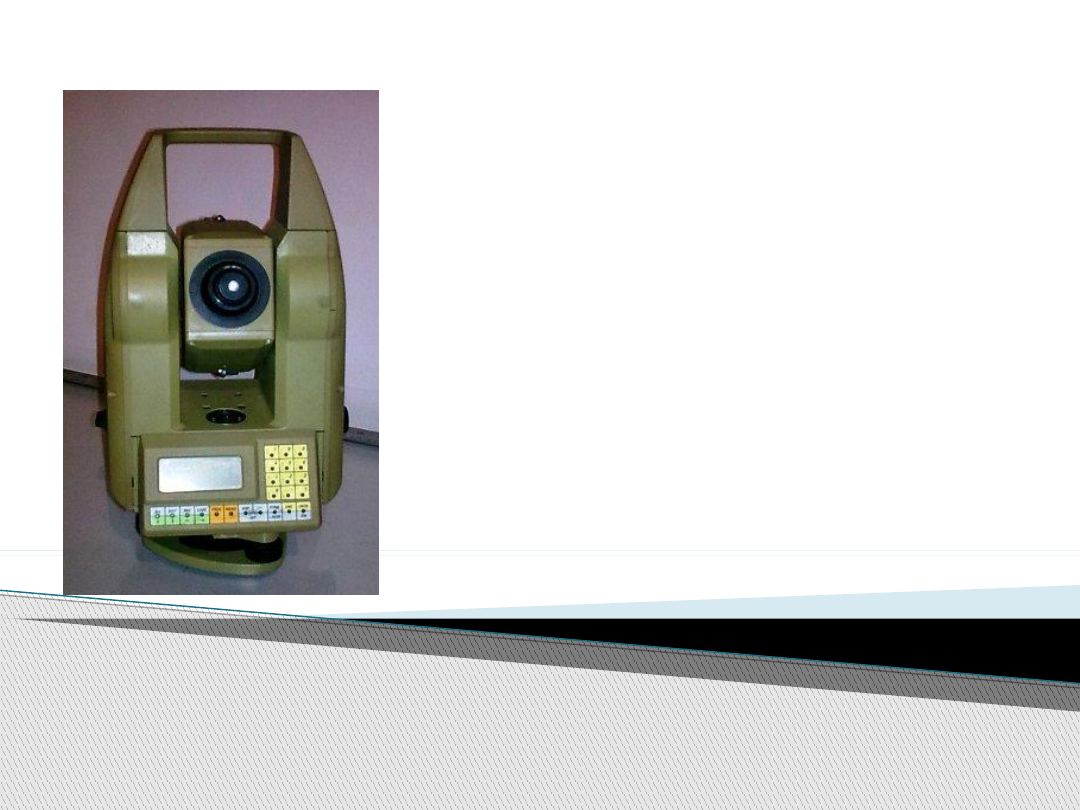

Leica TC 605

background image

Leica TC 605

background image

Zasięg dalmierza: 1100m na 1 pryzmat i 1600m na 3 pryzmaty,

Luneta: Powiększenie 28x, Obraz: prosty, Najkrótsza celowa: 2,0m

Dokładność pomiaru odległości i czas pomiaru:

pomiar pojedynczy: ∙ (3mm + 3ppm) 4sek.

pomiar cykliczny: ∙ (10mm + 3pmm) 0,5sek.

Dopuszczalny zakres temperatur otoczenia:

działanie -20 do + 50⁰C, przechowywane -40⁰ do 70⁰C

Rejestracja danych:

wewnętrzna 3000 linii pomiarowych lub 4000 współrzędnych punktów, zewnętrzna
poprzez port szeregowy RS232.

Wyświetlacz: ciekłoklistaliczny, jednostronny, 4 linie po 16 znaków

System odczytowy kątów: dwumiejscowy

Dokładność pomiaru kątów: ±5”

Kompensatory: cieczowe, dwuosiowe zakres: ±5', dokładność kompensacji: ±2”

Wysokość instrumentu (od głowicy statywu do osi obrotu lunety): 344mm

Masa: instrumentu: 4,3kg (bez skrzynki)

Libele: pudełkowa: 4'/2mm, elektroniczna ±5”

Pion laserowy: w alidadzie, dokładność: poniżej 1,0mm/ 1,5m, średnica plamki
lasera 2,5mm/ 1,5m.

Bateria: GEB 77 12V/ 0,6Ah (wewnętrzna), czas pracy (t=20⁰C): - z pomiarami
odległości: 5godz., - z pomiarami kątów: 10 godz.

Czas ładowania ładowarką GKL 22: około 14 godz.

Dane techniczne:

background image

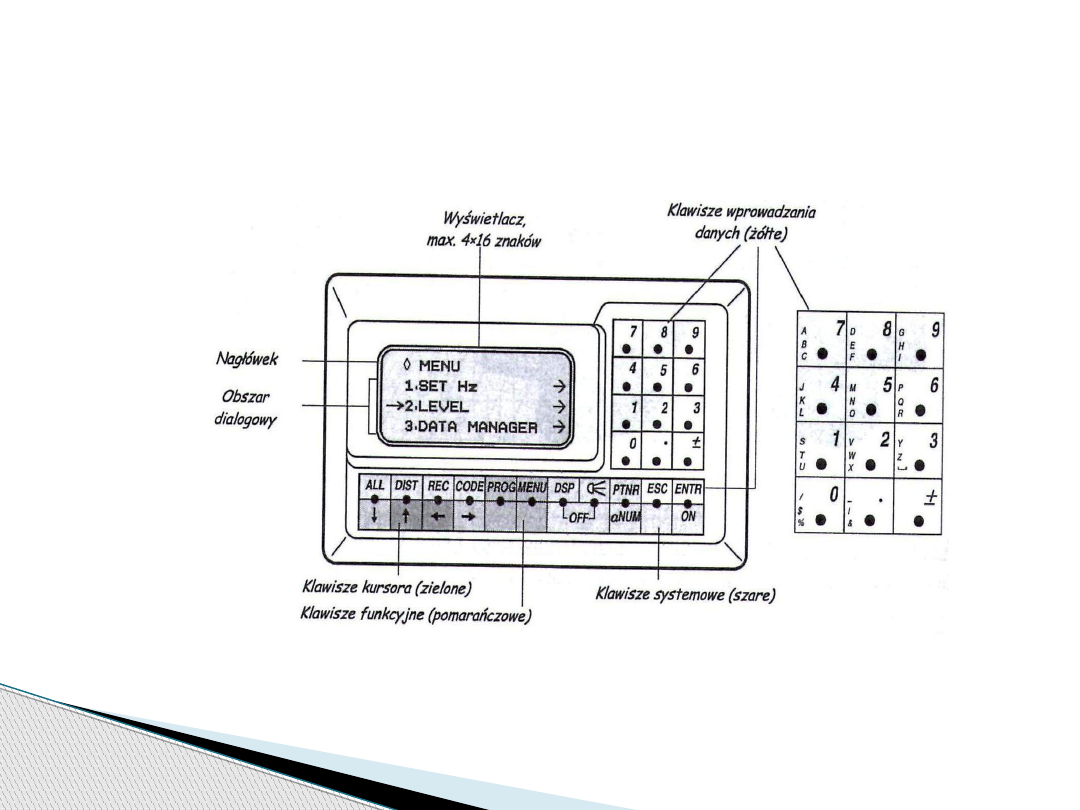

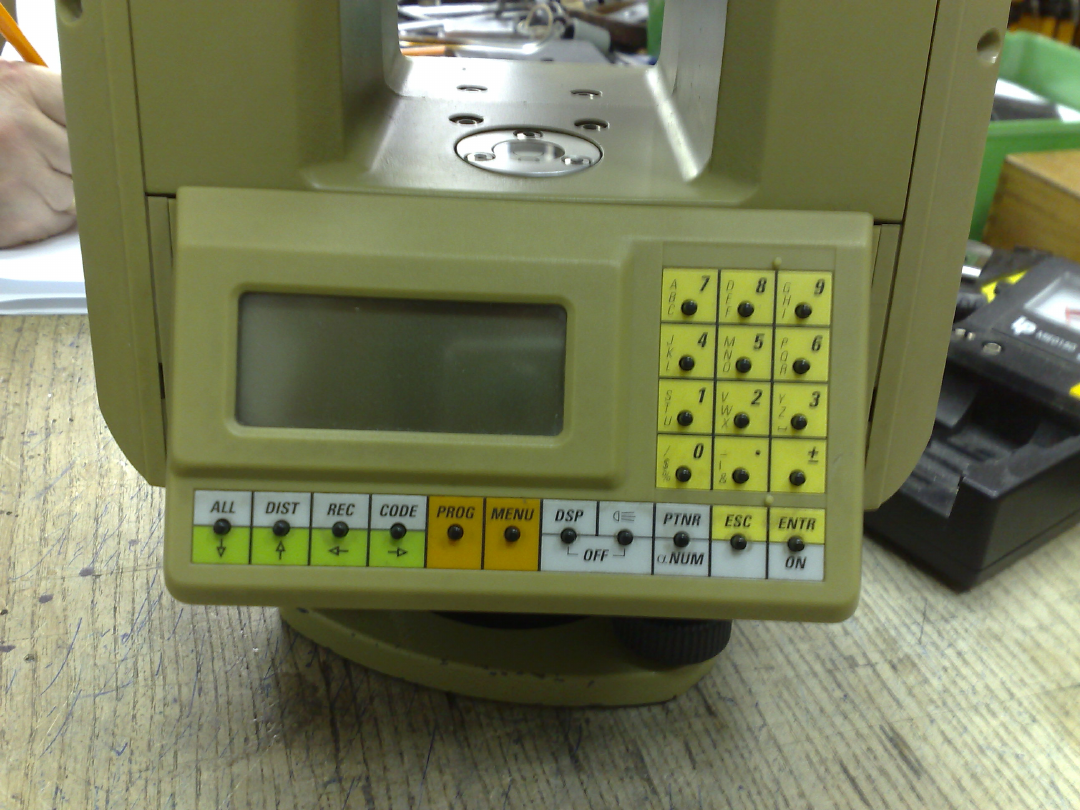

Klawiatura:

background image
background image

Klawisze systemowe

Włączeni zasilania instrumentu

Pomiar odległości z jednoczesna rejestracją aktualnie
pomierzonych wielkości

Pomiar odległości bez rejestracji

Rejestracja wyświetlanych wielkości

Uaktywnienie kodowania

Przełączanie szablonów wyświetlania (ekranów)

Krótkie naciśniecie powoduje włączenie lub wyłączenie
podświetlania ekranu, zaś dłuższy nacisk włącza pion
optyczny

Przełącznik trybów: numerycznego i
alfanumerycznego podczas wpisywania danych i
wprowadzania numerów punktów

Wyłącznik zasilania instrumentu z baterii.

ENTR/ON

ALL

DIST

REC

CODE

DSP

PTNR

αNUM

OFF

background image

Klawisze funkcyjn

e

Wywołanie spisu programów użytkowych

Menu główne (krótkie naciśnięcie), menu
konfiguracyjne (nacisk około 2 sekund)

PROG

MENU

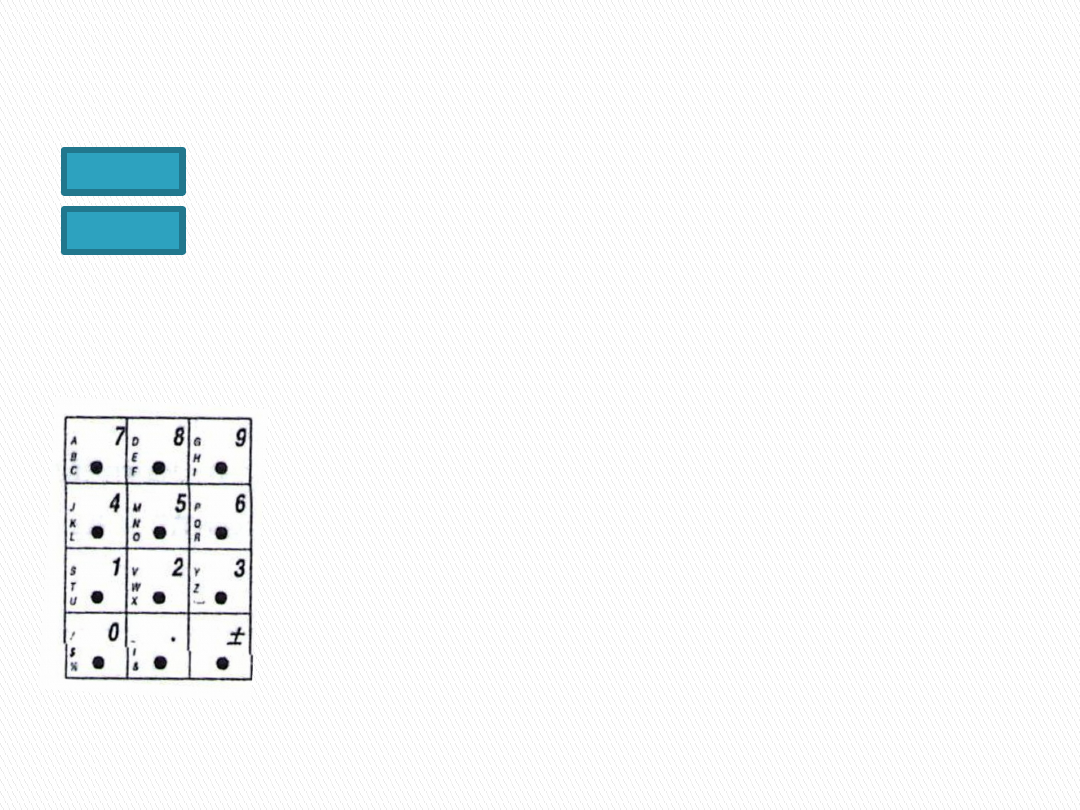

Klawisze wprowadzania

12 przycisków do wprowadzania liczb i znaków
alfanumerycznych oraz kropki dziesiętnej i
przełącznika znaków ±. Do przycisków cyfr 0-9
oraz kropki przydzielone są po 3 znaki opisane
w żółtym polu przycisku.

background image

-Full- pamięć wewnętrzna zapełniona

-Baterry empty- wyczerpana bateria

-Battery Low- bateria prawie wyczerpana

-EDM Signal- brak lub słaby sygnał dalmierza

-TILT- instrument jest źle spoziomowany

-Temperature - zbyt wysoka lub niska
temperatura instrumentu

-RS232 Overflow- zbyt szybka transmisja danych

-Invalid Data- nieprawidłowe dane transferowane
do instrumentu

Komunikaty na wyświetlaczu

background image

Schemat menu głównego

MENU GŁÓWNE

1. SET HZ

2. LEVEL

3. DATA MANAGER

4. TEST

1.INTENSITY

2.BATTERY

3.TEMP

background image

3. DATA MANAGER

1.

INPUT

2.

FIND

3. VIEW

4. DELETE

PNT

5. DELETE

ALL

1.

COORDS

2.CODELIST

1.OBSERV

2. COORDS

1.OBSERV

2.

COORDS

3.CODELIST

1.OBSERV

2.COORDS

3.CODELIST

1.OBSERV

2.COORDS

3.CODELIST

background image

MENU

KONFIGURACYJNE

1.PPM/M

M

2.CALIB

3.CONTR

A

4.REC

DATA

5.UNITS

6.TIME/D

ATA

7.ON/OF

F

1.V-INDEX

2.HZ-COLIM

1.DATout

2.FORMAT

3.RS232

4.BAUD

5.PARITY

6.ENDMARK

1.DIST

2.ANGLE

3.V-ANGLE

4.ROUND

1.SET TIME

2.SET DATE

3.SHWTIM/DAT

1.BEEP

2.BEEP90

O

3.COMP

4.Hzcomp

5.Hzcol

6.AUTof

background image

Instrument umożliwia przedstawienie wyników
pomiaru w formie jednego z następujących
czterech szablonów

- Kąt poziomy Hz, kąt pionowy V, odległość
zredukowana, przewyższenie,

-Numer punktu Pt, współrzędna wschodnia E,
współrzędna północna N, wysokość H,

-Numer punktu Pt, kod punktu Cod, odległość
zredukowana, wysokość reflektora hr,

-Numer punktu Pt, kąt poziomy Hz, kąt pionowy
V, odległość skośna(rzeczywista).

background image

1. Set Job- zapisywanie nazwy obiektu, czyli pliku, w którym będą zachowywane
dane pomiarowe i współrzędne(Job), identyfikator wykonawcy (Ope) i data
rozpoczęcia pomiarów(Dat).

2.Set Station- określenie z zapis współrzędnych stanowiska ( Get Data-weź
dane), które mogą by pobrane z pamięci wewnętrznej instrumentu (opcja
domyślna: Int-Men) lub wprowadzone ręcznie za pomocą klawiatury
(opcja:Keyb.). Oprócz współrzędnych wprowadzonych wprowadzone są:
oznaczenie stanowiska(Pt) i wysokość instrumentu (hi). Po dokonaniu
powyższych czynności program automatycznie przechodzi do procedury
ORIENTATION czyli ustalenia nawiązania kątowego stanowiska na inny punkt o
znanych współrzędnych. Orientacji można dokona poprzez:

• (IntMen) wybór punktu orientacji z pamięci wewnętrznej,

•(Angle) ręczne ustawieni numeru punktu orientacyjnego Pt, azymutu kierunku
orientacji Hz i kąta pionowego V celowej do tego punktu (dla pomiarów
wykościowych).

3.Free Station- wyznaczenie położenia stanowiska swobodnego poprzez kątowo
liniowe wycięcie wstecz .

4.Setaut- program do tyczenia punktów metodą biegunową.

5.Tie Distance- program do obliczania odległości i różnic wysokości punktów, na
których wykonano pomiar. Można w ten sposób pośrednio określić np. czołówki.

6.Calc Area- obliczanie pola wieloboku o wierzchołkach zdjętych sytuacyjnie.

7.Rapid Meas- program do szybkiego pomiaru i rejestracji wykorzystywaniu
trybu cracking i zastosowaniu minimalnej ilości przycisków klawiatury.

8.Ref. Line- program do tyczenia i kontroli położenia linii, takich jak: osie
konstrukcyjne budynków, osie dróg i ulic, linie graniczne zakresu robót
ziemnych itp.



Programy

background image

Rejestracja

V 3. PROG

1. Set Job
2. Set Station

V SET JOB:

Job GLO1
Ope KOW
Dat: 29.04.12

V SET STATION

GetDATA>Keyb

Pt: P22
Hi: 1,40

V SET STATION

E: 1000,000
N: 1500,000
H: 210,000

background image

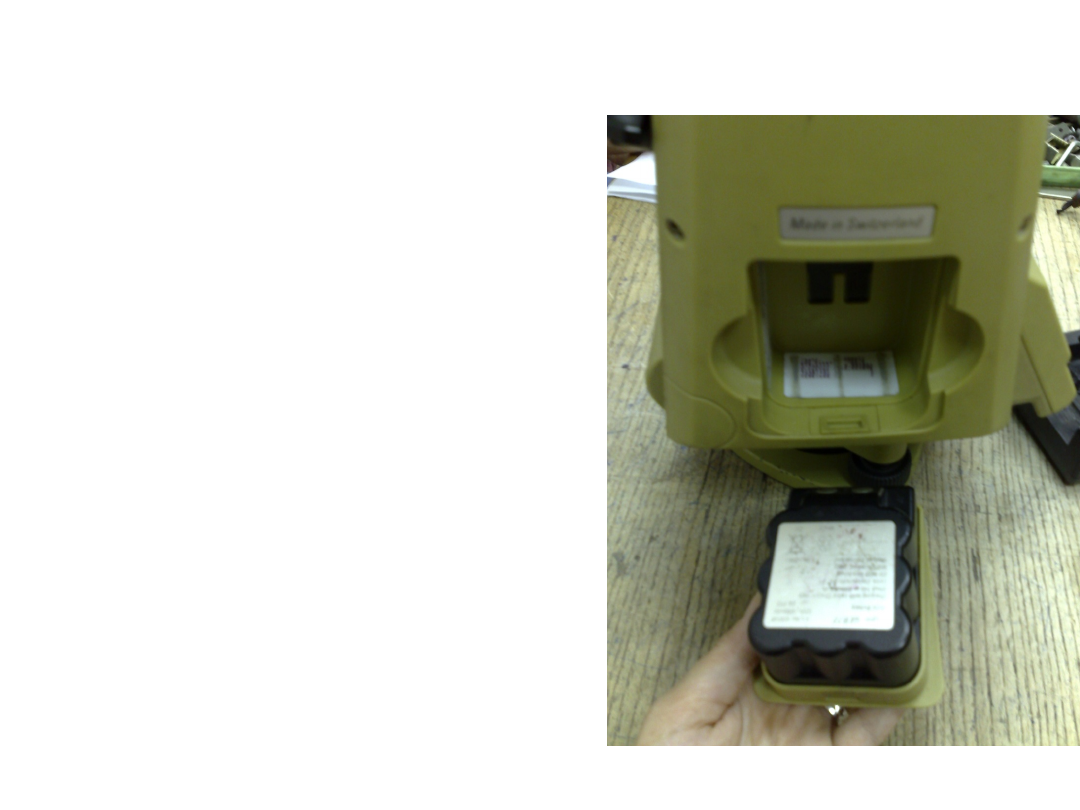

Wymiana
baterii

Wymiany baterii dokonujemy

po obróceniu pokrętła pod
lewym wspornikiem lunety i
zdjęciu przykrywki wraz z
baterią umieszczoną w
alidadzie. Ładowanie powinno
się odbywać w pomieszczeniu
zamkniętym o temperaturze
10

0

C do 30

0

C. Do ładowania

baterii użyć jednej z
następujących ładowarek:
GKL12/14/22/23. Przeciętny
czas ładowania wynosi 14 h.
Szybkie ładowanie (1.5-5h) jest
możliwe przy zastosowaniu
ładowarki GKL23.

background image

Instrumenty z tej serii współpracują z
programem nieco inaczej niż pozostałe. Nie
mają one np. funkcji

wysyłania danych w instrumencie -
transmisja jest inicjowana z programu.
Wystarczy włączyć instrument, w

programie WinKalk na dialogu Transmisja
zaznaczyć opcję Obserwacje lub
Współrzędne i nacisnąć przycisk

Import z instrumentu.

Transmisja danych:
