Plan
prezentacji:

1. Historia lotniska

2. Opis Portu

3. Położenie portu

4. Usługi

5. Bezpieczeństwo

6. Wydarzenia

7. Bibliografia

1. Historia lotniska

• Budowa lotniska na Okęciu rozpoczęła się w 1926r. Na ten cel
wykupiono 456 hektarów ziemi pomiędzy wsiami Okęcie, Zbarż,
Gorzkiewki i Załuski. Pole wzlotów nowego lotniska otrzymało wymiary
1270 m na osi północ-południe i 1470 m wzdłuż osi wschód-zachód.
Wkrótce na lotnisku umieszczono warsztaty Polskich Linii
Lotniczych LOT przeniesionych z Lotniska Mokotowskiego. Wkrótce w
1934 roku otwarto nowoczesny budynek portu pasażerskiego, a od 1
listopada przeniesiono tu operacje lotnicze związane z lotnictwem
cywilnym. W czasie II Wojny Światowej Niemcy zajęli lotnisko i
użytkowali je przez cały okres okupacji.

• W pierwszych latach działania lotniska odprawy były przeprowadzane
w tymczasowym budynku portu lotniczego. Dopiero po 24 latach został
zaprojektowany i oddany do użytku bardzo oryginalny i nowoczesny
dworzec lotniczy, wówczas została również otwarta nowa linia
autobusowa 175 dowożąca pasażerów pomiędzy centrum miasta a
lotniskiem. Funkcjonował do 1992 roku, do czasu powstania Terminalu
1.
Po kilku latach przestał się sprawdzać ze względu na narastający ruch
pasażerski. Dzięki czemu otworzono przetarg na Terminal 2. W latach
2010-2011 połączono oba Terminale nadając nazwę Terminal A.
W styczniu 2010 zarejestrowano w Urzędzie Lotnictwa Cywilnego nową
nazwę- Lotnisko Chopina obowiązującą do dnia dzisiejszego.

• Najważniejsze daty w historii lotniska:

-1934 Uroczyste otwarcie lotniska przez prezydenta RP Ignacego
Mościckiego.

-1945 Zniszczenie lotniska przez wycofujące się wojska niemieckie.

-1975 Oddanie do użytku Krajowego Dworca Lotniczego.

-1979 Oddanie do użytku nowej hali przylotów MDL.

-2004 Otwarcie terminalu "Etiuda" dla tanich linii lotniczych.

-2005 Otwarcie Terminalu VIP Aviation.

-2008 Wprowadzenie przepisów Schengen.

-2012 Rozpoczęcie modernizacji starej części Terminalu A.

2. Opis Portu

• Lotnisko Chopina jest największym i najważniejszym
lotniskiem w Polsce, zajmuję powierzchnię około 830 ha.
Lotnisko w Warszawie jest obecnie najruchliwsze w Polsce.
Obsługuje blisko 50% całości ruchu pasażerskiego w naszym
kraju. W rekordowym, 2008 roku z usług warszawskiego portu
lotniczego skorzystało prawie 9,5 mln pasażerów. Od początku
swojego istnienia zarówno samo lotnisko jak i dworzec lotniczy
są systematycznie rozbudowywane. Obecna strategia rozwoju
lotniska zakłada uczynienie z niego centrum lotów w Europie
Środkowej z możliwościami lotów tranzytowych między
Wschodnią a Zachodnią Europą.

Port składa się z:

-Terminal A (połączony stary Terminal 1 i nowy Terminal 2)

- Terminal General Aviation (obsługuje loty prywatne i
korporacyjne)

-Dworzec Towarowy Cargo

- Wojskowy Port Lotniczy

•Na terenie Lotniska działają dwie firmy: LOT Services i Warsaw Services
zajmujące się obsługą samolotów na lotniski ( załadunek i rozładunek
bagażu, transport pasażerów po płycie lotniska, wyważanie, wypychanie i
holowanie samolotów).
Firma PETROLOT dostarcza paliwo, a firma LOT Catering zajmuje się
cateringiem.

Ponadto na terenie Lotniska działają następujące służby:

-Meteorologiczne wyposażone w sprzęt dostarczający dane radiowe, dane
satelitarne, informacje o wyładowaniach atmosferycznych oraz zaopatrzone
w system pomiaru parametrów meteorologicznych

-Przeciwpożarowe – Lotniskowa Straż Pożarna – wyposażona w pojazdy
ratowniczo
gaśnicze, pojazdy ratownictwa technicznego, pojazd dowodzenia i łączności,
ruchomy
magazyn leków i sprzętu medycznego, sprzęt do usuwania
unieruchomionych statków
powietrznych;

-Sanitarne – pierwsza pomoc medyczna na Lotnisku;

-Pozostałe służby: Służba Nadzoru i Zarządzania Bezpieczeństwem Operacji
Lotniskowych, Służba Utrzymania Lotniska, Służba Ochrony Lotniska, Służba
Celna,
Służby Ruchu Lotniczego, Służba Obsługi Płyty, Służby Obsługi Naziemnej.

Port Lotniczy im. F. Chopina posiada:
2 drogi startowe asfaltobetonowe:

DS1 – oznaczona 11 – 29, o długości 2800 m i szerokości 50 m,
kierunki geograficzne: 1150 i 2950

DS3 – oznaczona 15 – 33, o długości 3690 m i szerokości 60 m,
kierunki geograficzne1520 i 3320

-18 dróg kołowania;
-drogi samochodowe;
-10 płyt postojowych;
-76 stanowisk dla samolotów;
-budynki do obsługi pasażerów

Lotnisko Chopina w Warszawie obsługuje około 200 typów
samolotów. Są to następujące
grupy:
-Turboodrzutowce
-Tłokowe
-Śmigłowce

•Pasy startowe

Droga startowa – to część startowa i przylotówa samolotów, o
sztucznej utwardzonej nawierzchni. Lotniska mniejsze posiadają
naturalną trawiastą nawierzchnię.
Droga startowa na lotnisku powinna wystarczać na swobodny
rozbieg, aż do wylotu samolotu, od postoju, aż do wystartowania
samolotu w powietrze.
Niemniejszym oznacza to również iż droga ta powinna swobodnie
wystarczać na wylądowanie samolotu, od zetknięcia się samolotu z
ziemią, aż do całkowitego zatrzymania się.
Długość drogi startowej stanowi o klasie lotniska. Pasy startowe
posiadają często system naprowadzenia
radiowego ILS pomagający pilotowi wylądować w trudnych
warunkach widoczności.

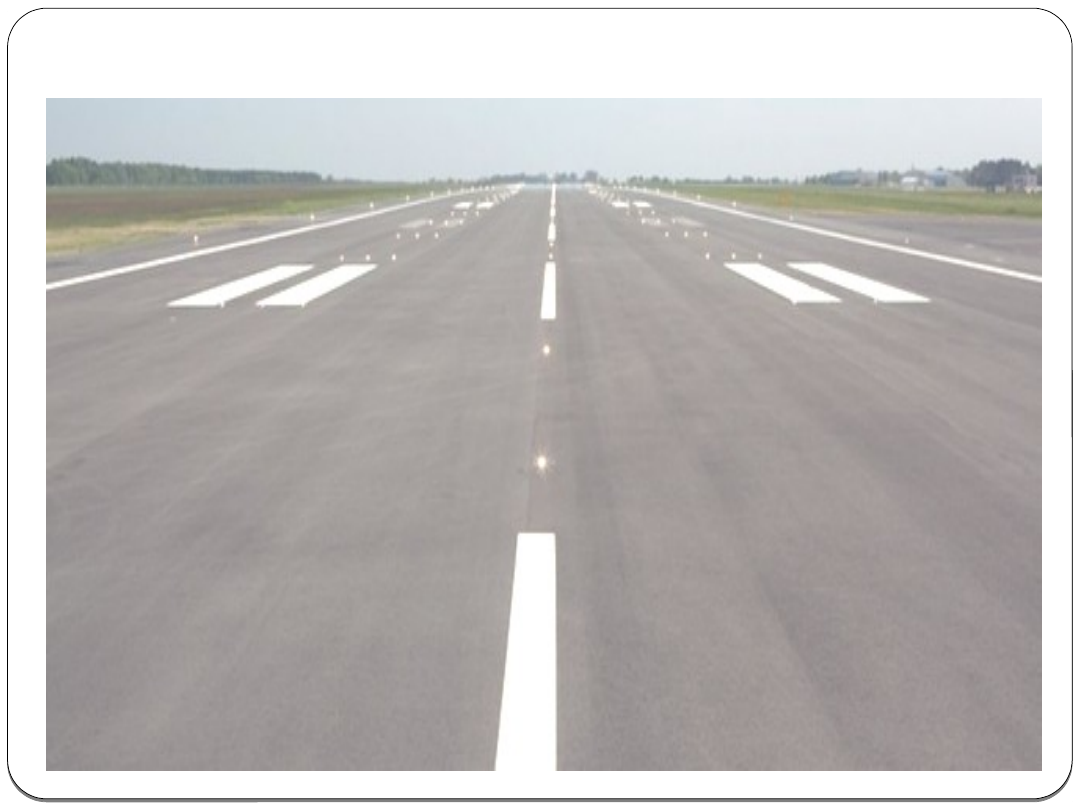

Progi pasa startowego oznaczane są równoległymi białymi pasami
o wymiarach: 30 m długości, 1.8 m szerokości, odstęp pomiędzy
paskami 1.8 m. Pasy rozmieszczone są symetrycznie do osi drogi.
Linia centralna drogi startowej to szeroka linia przerywana o
długości 30 m i odstępie 20 m. Nocne światła krawędziowe oraz
światła linii centralnej są białe.

•Znaki na Lotnisku

*Znaki poziome
-Znaki obowiązkowego zatrzymania składają się z czerwonego
tła i białych napisów. Oznaczają wjazd na pas startowy. Znaki te,
położone są, jeśli to tylko możliwe, po obu stronach drogi
kołowania.
Znaki zatrzymania przed pasem i znaki skrzyżowania z pasem
wystąpują zawsze razem.

Znaki zatrzymania przed pasem
startowym

-Gdy droga kołowania przecina pas, na
którym wykonuje się operacje
- W przypadkach, gdzie przecięcie dróg
kołowania lub pasów, na których wykonuje
się operacje składa się tylko z jednego
oznaczenia punktu

ZNAKI SKRZYŻOWANIA DRÓG
KOŁOWANIA

Są umieszczane przed wjazdem na
skrzyżowanie na utwardzonych drogach
kołowania

*Znaki pionowe

Znaki oznaczenia drogi kołowania

-czarne tło, żółte napisy - oznaczają drogę kołowania, na której się
aktualnie znajdujemy
- czarne napisy, żółte tło - oznaczają kierunek kołowania do wskazanych
dróg kołowania, bądź przecięcie z tymi drogami kołowania

Znaki skrzyżowania z pasem

Oznacza, że droga kołowania przecina pas 15-33. Próg
pasa 15 znajduje się na lewo od znaku, natomiast próg
pasa 33 na prawo.

Oznacza punkt zatrzymania przed pasem na którym
przeprowadzane są operacje CAT II

Oznacza zakaz wjazdu w dany
obszar

Oznacza, że droga kołowania przecina
początek pasa 33

*Znaki kierunkowe i lokacyjne

Wskazuje kierunek do pasa 10 oraz do strefy
cargo

Wskazuje jak kontynuować kołowanie, by
dotrzeć do wybranych dróg kołowania

*Znaki informacyjne

Oznacza, że pas 10 oraz obszar cargo znajdują
się na wprost, natomiast wjazd w drogę
kołowania po prawej
jest zabroniony.

Oznacza, że pas 18 znajduje się po
prawej. Jeśli zdecydujemy się wjechać tą
drogą kołowania na pas 18, będziemy
mieli do dyspozycji 2000 metrów pasa.

3. Położenie portu

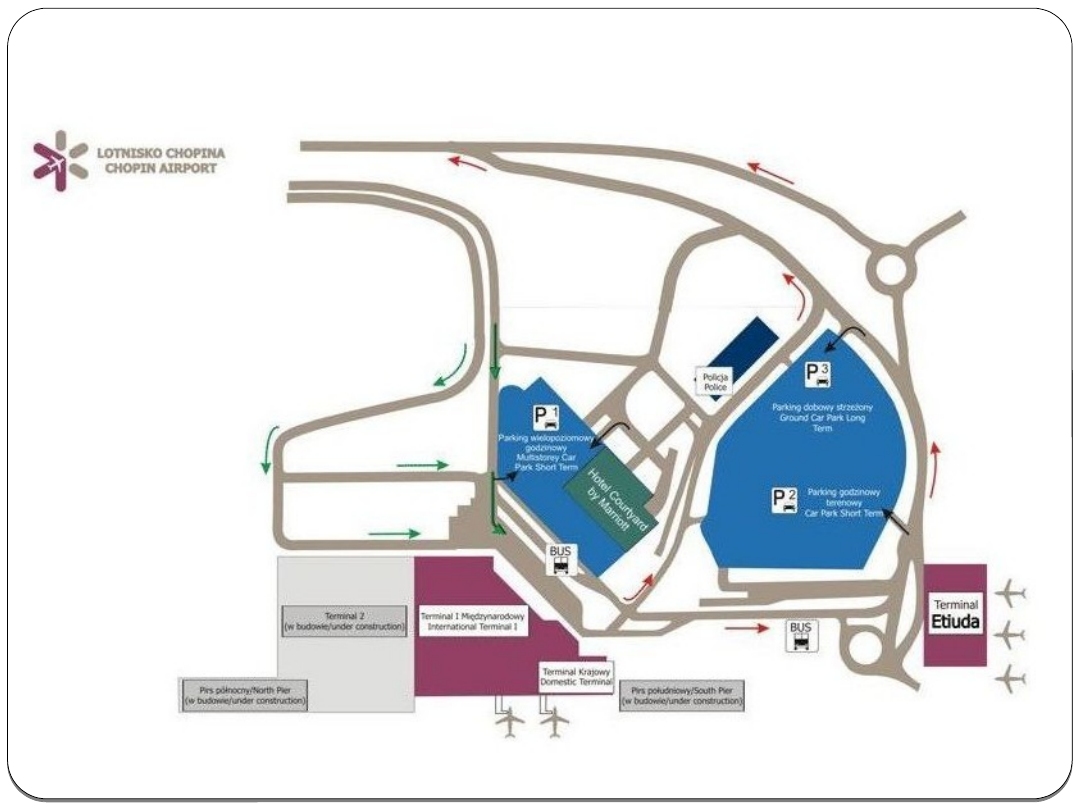

• Lokalizacja

Port lotniczy jest zlokalizowany 10 km od centrum Warszawy. W
dzielnicy Włochy, na osiedlu Okęcie, przy ulicy Żwirki Wigury.
Dokładne współrzędne geograficzne :
N52° 09’ 57”, E20° 58’ 02”.

•Dojazd:

- Samochodem z poszczególnych miejsc Polski
Z południowej Polski - ( Kraków, Wrocław): Aleją Krakowską,17
Stycznia, Żwirki i Wigury.
Z północnej Polski - (Gdynia): Wybrzeżem Gdyńskim, Aleją Armii
Ludowej, Żwirki i Wigury.
Z zachodniej Polski - (Poznań,): ulicami: Połczyńską, Wolską,
Marcina Kasprzaka, Aleją Prymasa
Ze wschodniej Polski - (Siedlce): ulicami: Płowiecką,
Ostrobramską, Aleją Stanów Zjednoczonych, Aleją Armii Ludowej,
Wawelską, Żwirki i Wigury.

• Środkami Transportu Publicznego

Od czerwca tego roku lotnisko połączone jest z centrum stolicy koleją.
Obsługiwaną przez dwóch operatorów Szybkie Koleje Mazowieckie oraz
Kolej Miejska. Operator „SKM” uruchomił trzy linie S2, S3C, S3S.
1. S2 Lotnisko Chopina-Sulejówek Miłosna (przez Warszawę Śródmieście)
2. S3C Lotnisko Chopina-Legionowo Piaski (przez Warszawę Centralną)
3. S3S Lotnisko Chopina-Legionowo Piaski (przez Warszawę Śródmieście)

Koleje miejskie obsługują na trasach:

Żwirki i Wigury - Warszawa Rakowiec - Warszawa Al. Jerozolimskie -
Warszawa Zachodnia - Warszawa Centralna - Warszawa Wschodnia.
Lotnisko - Warszawa Służewiec - Warszawa Żwirki i Wigury - Warszawa
Rakowiec - Warszawa Al. Jerozolimskie - Warszawa Zachodnia - Warszawa
Ochota - Warszawa Śródmieście - Warszawa Powiśle - Warszawa Stadion -
Warszawa Wschodnia - Warszawa Toruńska - Warszawa Płudy - Legionowo -
Legionowo Przystanek - Chotomów - Nowy Dwór Mazowiecki - Modlin.

-Autobus

Autobusy komunikacji miejskiej kursują codziennie w godzinach 4:43 - 23:13.

Port

Lotniczy łączy się z dzielnicami Warszawy 5 linii autobusowych.

148
Linia 148 Kursuje codziennie w godzinach 04:35 - 22:35
Trasa: Lotnisko Chopina-Ursynów-Praga, główne ulice: (ŻWIRKI I WIGURY -
NOWOURSYNOWSKA - MOST SIEKIERKOWSKI - GROCHOWSKA)
175
Trasa: Lotnisko-Chopina - Centrum; główne ulice ŻWIRKI I WIGURY -
AL.JEROZOLIMSKIE (Dworzec Centralny) - KRAKOWSKIE PRZEDMIEŚCIE -
PL.PIŁSUDSKIEGO
188
Trasa: Lotnisko-Chopina - Centrum- Praga Południe (Wiatraczna); główne ulice:
ŻWIRKI I WIGURY - AL.ARMII LUDOWEJ - AL.STANÓW ZJEDNOCZONYCH - SZASERÓW -
MAKOWSKA »
331
Linia 331 kursuje od poniedziałku do piątku w godzinach 04:38 - 17:52
Linia N32 (nocna)
Kursuje codziennie w godzinach 23:09 - 04:39 Trasa: Lotnisko- Dworzec Centralny

-Taxi
Postój taksówek znajduje się naprzeciwko Hali Przylotów. Orientacyjny koszt
przejazdu z lotniska do centrum około 40 zł.

4. Usługi

1.Informacja: Punkt Informacyjny znajduje sie w hali portu lotniczego.Z

informacji można skorzystac codziennie w godzinach 06.00-22.00.
FIDS - system informacji o lotach oraz monitory zapewniają stały
dostęp do informacji.

2.Biura turystyczne: W terminalu pasażerskim znajduje się kilka biur

turystycznych oferujących wycieczki lotnicze, rezerwację hoteli oraz
sprzedaż biletów komunikacji kolejowej oraz autokarowej.

3. Myjnia samochodowa: Myjnia ręczna znajduje się na parkingu.

Czynna od poniedziałku do piątku w godzinach: 08.00 - 18.00, w
sobotę w godzinach: 08.00 - 14.00.

4. Poczta: Urząd pocztowy znajduje sie na hali odlotów. Otwarty w dni

robocze w godzinach 08.00-20.00 oraz w soboty 08.00 - 14.00.

5.Bank: Oddział Banku BPH S.A. Otwarty w dni robocze w godzinach

08.00-18.00 oraz w soboty 08.00-13.00. Na lotnisku znajdują się
również punkty wymiany walut oraz bankomaty następujących
banków: Pekao S.A. - przyloty, Pekao B.P. - przyloty, BPH - odloty, WBK
- przyloty, Millenium - przyloty.

6. Gastronomia: restauracje z obsługą kelnerską firmy LOUIS oraz barki

serwujące kawę, herbatę, napoje oraz szybkie przekąski. Na lotnisku
znajdują się również automaty serwujące przekąski oraz napoje.

7. Prasa: Kioski z prasą. Oferują krajowe i zagraniczne tytuły gazet i

czasopism.

8.Pokój matki i dziecka: Na terenie Terminalu 1 znajdują się

odpowiednio wyposażone pokoje dla matki z dzieckiem. Korzystanie z
nich jest bezpłatne. Aby skorzystać z pokoju należy skontaktować się
z kierownikiem zmiany PPL

9. Sklepy: W strefie tranzytowej portu lotniczego znajdują się sklepy z

wyrobami spożywczymi, alkoholowymi, odzieżą, pamiątkami,
kosmetykami, biżuterią, zabawkami, wyrobami jubilerskimi oraz
akcesoriami do gier hazardowych. Podróżni posiadający kartę wstępu
do samolotu mogą dokonywać zakupów w strefie wolnocłowej portu.

10. Punkt pierwszej pomocy
11.Usługi hotelowe: Punkt znajduje się w strefie tranzytowej portu

lotniczego. Jest przeznaczony dla podróżnych kontynuujących podróż z
Warszawy. Dysponuje 8 pokojami

12.Ubezpieczenia: Na terenie portu lotniczego pasażerowie mogą się

ubezpieczyc od ryzyka związanego z podróżą lotniczą, obejmujące
ubezpieczenie od nieszczęśliwych wypadków, kosztów leczenia,
pomocy w podróży, utraty bagażu, odwołania i przerwania podróży
lotniczej.

13.Przechowalnia bagażu: Przechowalnia bagażu znajduje sie na hali

przylotów i jest czynna 24 godziny na dobę

14.Taras widokowy: Taras widokowy jest płatny, umożliwiający

obserwację startów i lądowań, ruchu na płycie lotniska oraz obsługi
naziemnej samolotów. Przed wejściem na taras widokowy wszyscy
zwiedzający przechodzą szczegółową kontrolę bezpieczeństwa

15.Punkt wymiany walut

17.Salony Executive Lounge Ekskluzywna poczekalnia z której mogą bezpłatnie

korzystać pasażerowie podróżujący w klasie biznes, pracownicy firm, które
podpisały odpowiednie umowy z Przedsiębiorstwem Państwowym „Porty
Lotnicze”. Osoby podróżujące klasą ekonomiczną mogą skorzystać z poczekalni
po dokonaniu opłaty 80 PLN + VAT. W salonach znajdują się otwarte barki,
oferujące szeroki wybór ciepłych i zimnych napojów oraz przekąsek. Oczekujący
na samolot podróżni mają do dyspozycji komputery z dostępem do Internetu,
telewizję satelitarną, system informacji wizualnej z aktualnym rozkładem lotów
oraz szeroki wybór tytułów prasy polskiej i zagranicznej.

18. Parking Podróżni mają do dyspozycji cztery parkingi i 3700 miejsc parkingowych.

Przed Terminalem można parkować tylko na bardzo krótki czas, w celu wyjęcia
bagażu z samochodu. Parking P1 i P2, naprzeciwko Terminala, to
krótkoterminowe parkingi wielopoziomowe, dla osób odwożących i odbierających
podróżnych. Parkingi są płatne.
Koszt to 8 PLN do 1 godziny, 16 PLN do 2 godzin, 24 PLN DO 3 godzin, a każda
następna rozpoczęta godzina to 10 PLN. Opłata za dobę to 74 PLN (opłata za
dobę jest pobierana powyżej 8 godz. parkowania). P3 to parking godzinowy, a P4
to parking dobowy. Oba parkingi usytuowane są po prawej stronie hotelu
Marriott. Opłaty za P3 to: do 1 godz. - 6 PLN, do 2 godz. - 12 PLN, do 3 godz. - 18
PLN; każda następna godzina - 10 PLN; doba - 68 PLN. Parking terenowy dobowy
P4 Opłaty: do 1 godz. - 10 PLN, do 2 godz. - 20 PLN, do 3 godz. - 30 PLN, każda
następna rozpoczęta godzina do 5 godz włącznie - 10 PLN. Doba - 50 PLN,
rozpoczęta druga i trzecia doba - 30 PLN, Każda następna doba do 7 włącznie -
15 PLN; powyżej 7 dób - 10 PLN.

5. Bezpieczeństwo

Na terenie portu Lotniczego „Okęcie" działają następujące służby:

1. Meteorologiczna – całodobowe Lotniskowe Biuro Meteorologiczne –

wyposażone w
sprzęt dostarczający dane radiowe, dane satelitarne, informacje o
wyładowaniach
atmosferycznych oraz zaopatrzone w system pomiaru parametrów
meteorologicznych;

2. Przeciwpożarowa – Lotniskowa Straż Pożarna – wyposażona w pojazdy

ratowniczo –gaśnicze, pojazdy ratownictwa technicznego, pojazd dowodzenia
i łączności, ruchomy
magazyn leków i sprzętu medycznego, sprzęt do usuwania
unieruchomionych statków
powietrznych;

3. Sanitarna – pierwsza pomoc medyczna na Lotnisku;

4. Pozostałe służby: Służba Nadzoru i Zarządzania Bezpieczeństwem Operacji

Lotniskowych, Służba Utrzymania Lotniska, Służba Ochrony Lotniska, Służba
Celna,
Służby Ruchu Lotniczego.

Straż Graniczna informuje, że od dnia 30 sierpnia 2006 r. obowiązują
następujące zasady przy odprawie pasażerów i bagażu kabinowego na
rejsy do Stanów Zjednoczonych, Kanady, Izraela oraz do Wielkiej Brytanii:

1. Dopuszcza się przewóz wyłącznie jednego egzemplarza (torby, paczki,
opakowania) bagażu kabinowego przez pasażera, o wymiarach nie
przekraczających 45cm długości, 35 cm szerokości oraz 16 cm
głębokości.

2. Obowiązuje zakaz przewozu w bagażu kabinowym jakichkolwiek
płynów, żeli oraz aerozoli, w tym, past do zębów, kremów, szamponów,
lakierów, odżywek, samoopalaczy, puszek z napojami, perfum,
dezodorantów, itp. a także wszelkich przedmiotów fabrycznie lub
własnoręcznie nasączonych substancjami płynnymi oraz wszelkich
opakowań zawierających jakiekolwiek sprężone płyny lub gazy.

Dopuszcza się natomiast przewóz:

* mleka oraz innych płynnych posiłków dla małych dzieci (zwłaszcza
niemowląt)
* płynnych lub żelowych lekarstw, zgodnie z zaleceniem lekarza
niezbędnych podróżnemu w trakcie lotu, po uprzednim sprawdzeniu, iż
rzeczywiście występuje taka konieczność (np. na podstawie imiennego
zaświadczenia lub innego imiennego zapisu lekarskiego o przyjmowaniu
danego leku przez pasażera) oraz po stwierdzeniu autentyczności
przedmiotowego leku – w tym przypadku brak jest limitu pojemności
opakowania leku;
* lekarstw i środków medycznych ogólnie dostępnych w sprzedaży,
niezbędnych podróżnemu w trakcie lotu (włącznie z lekarstwami
wytworzonymi na bazie roztworów solnych (saline solutions), kroplami do
oczu oraz płynami do przechowywania soczewek - szkieł kontaktowych), po
stwierdzeniu ich autentyczności, przy czym pojemność pojedynczego
opakowania leku nie może przekraczać 120 ml (4 oz.);
* napojów dla diabetyków, w tym soków, pod warunkiem wskazania przez
podróżnego takiej potrzeby oraz że pojemność pojedynczego opakowania
nie będzie przekraczała 148 ml (5 oz.);
* dopuszcza się do przewozu urządzenia elektroniczne, w tym przenośne
komputery, telefony komórkowe i aparaty fotograficzne. Zaleca się wyjęcie
tych przedmiotów z futerałów przed stanowiskami kontroli bezpieczeństwa.

6. Wydarzenia

• 31 lipca 2010 w kaplicy Miłosierdzia Bożego odbył się pierwszy w
historii ślub na polskim lotnisku.

• 19 marca 2011 roku wylądował największy samolot pasażerski
świata Airbus A380

•24 czerwca 2011 roku wylądował w ramach promocyjnej podróży
po świecie Boeing 787-8 Dreamliner.

•W 2011 roku port lotniczy dołączył do międzynarodowego
programu redukcji CO2 pod nazwą Airport Carbon Accreditation

•15 listopada 2012 roku wylądował pierwszy z ośmiu Boeing 787
Dreamliner PLL LOT
(pierwszy w Polsce i Europie)

7. Bibliografia

•http://wiadomosci.wp.pl/query,ok%EAcie,szukaj.html?ticaid=1fadb

•http://portal.okecie.net/

•http://www.parking-lotnisko.pl/

•http://www.lotnisko-chopina.pl/pl/pasazer/Plan-Terminalu-A/Plan%20Terminalu
%20A/mapa-lotniska

•http://www.google.pl/imgres?q=ok
%C4%99cie+logo&um=1&hl=pl&tbo=d&biw=1366&bih=705&tbm=isch&tbnid=S9rDER
VOBomaDM:&imgrefurl=http://sky-watcher.pl/content/warszawa-ok%25C4%2599cie-
sezon-lato-2010-na-lotnisku-chopina&docid=VsBmClgrb44GbM&imgurl=http

•http://p3.sfora.pl/bb1e8d38f568d9f4645bbffed45d5c4b.jpg

•http://www.warsawtour.pl/sites/default/files/resize/repozytorium/zdjecia/chopin/chopin-

•http://lubiepodroze.eu/wp-content/uploads/2011-06-24EPWA171_1200px1-644x320.jpg

•http://businesstraveller.pl/wp-content/uploads/2012/07/lotnisko-Modlin-Pas-startowy-

•http://aviation.home.pl/old/brifing/image/signs03.gif

•http://aviation.home.pl/old/brifing/image/signs04.gif

•http://aviation.home.pl/old/brifing/image/signs05.gif

•http://aviation.home.pl/old/brifing/image/signs09.gif

•http://aviation.home.pl/old/brifing/image/signs14.gif

•http://aviation.home.pl/old/brifing/image/signs15.gif

•http://www.heading.pata.pl/lotniska.htm

•http://cdn17.podroze.smcloud.net/t/image/thumbnails/124015/budowa_terminala_lotisk

•http://bi.gazeta.pl/im/5/10737/z10737925S,Budowa-terminalu-pasazerskiego-w-

Document Outline
