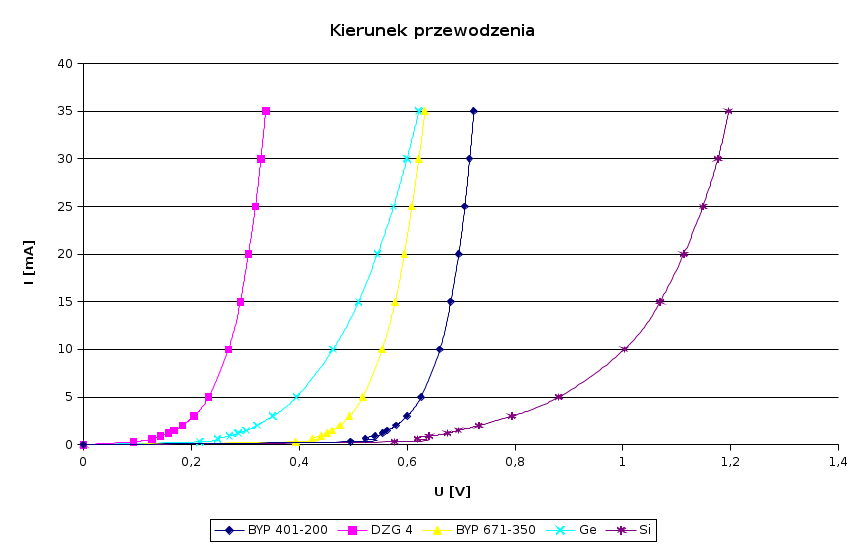

Kierunek przewodzenia
Typ: BYP 401-200 DZG 4 BYP 671-350 Ge Si
Lp I [mA] U [V] U [V] U [V] U [V] U [V]
1.     0 0 0 0 0 0
2.     0,3 0,496 0,093 0,394 0,216 0,577
3.     0,6 0,523 0,127 0,424 0,249 0,619
4.     0,9 0,541 0,143 0,441 0,271 0,641
5.     1,2 0,555 0,158 0,452 0,287 0,675
6.     1,5 0,563 0,168 0,461 0,302 0,695
7.     2 0,58 0,184 0,476 0,322 0,733
8.     3 0,6 0,205 0,493 0,351 0,794
9.     5 0,626 0,232 0,518 0,395 0,881
10.     10 0,661 0,269 0,554 0,463 1,003
11.     15 0,681 0,291 0,578 0,51 1,069
12.     20 0,696 0,306 0,595 0,545 1,113
13.     25 0,707 0,319 0,609 0,575 1,148
14.     30 0,716 0,329 0,622 0,6 1,176
15.     35 0,724 0,338 0,633 0,622 1,196

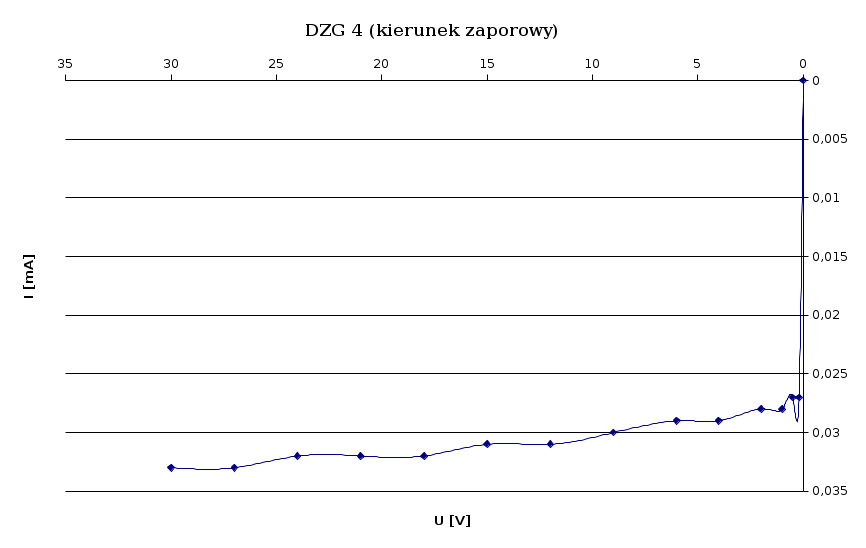

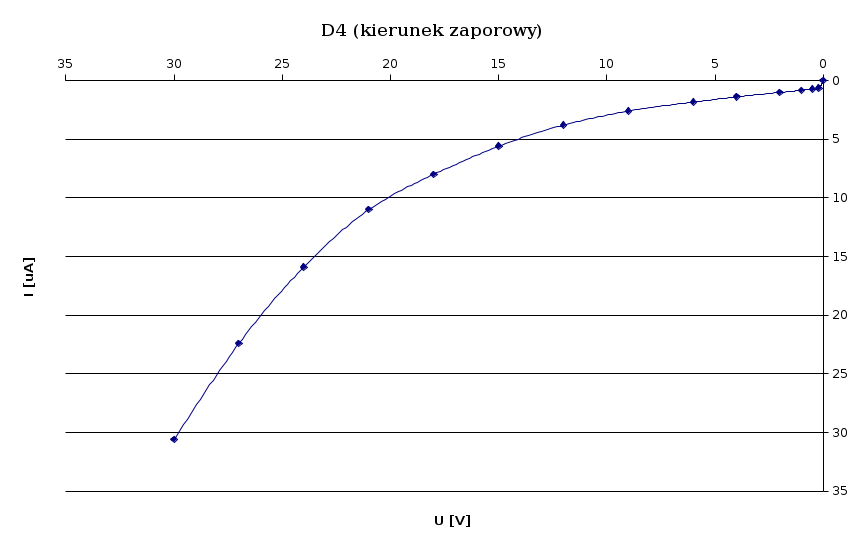

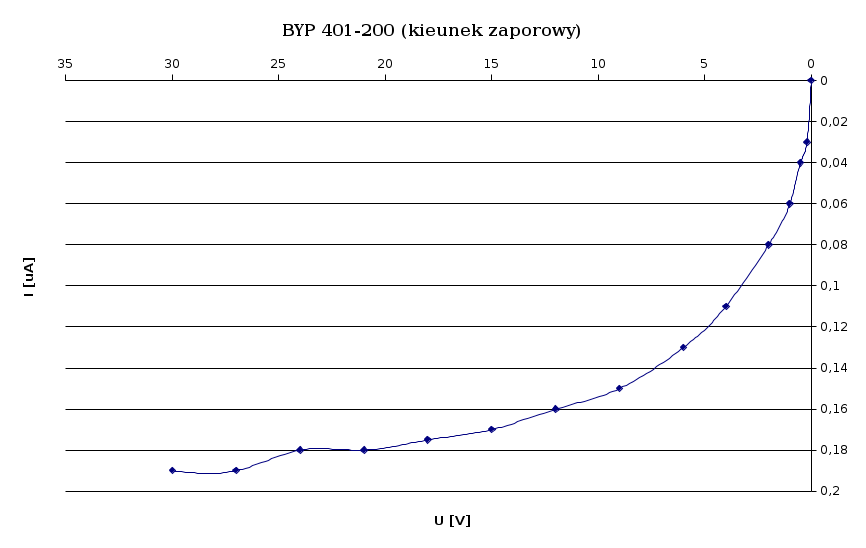

Kierunek zaporowy
Typ: BYP 401-200 DZG 4 BYP 671-350

Lp U [V] I [mA] I [mA] I [mA] I [mA] I [mA]
1.     0 0 0 0 0 0
2.     0,2 0,03 0,027 0,01 0,65 0
3.     0,5 0,04 0,027 0,01 0,74 0
4.     1 0,06 0,028 0,02 0,83 0
5.     2 0,08 0,028 0,03 1,01 0
6.     4 0,11 0,029 0,04 1,39 0
7.     6 0,13 0,029 0,04 1,83 0,002
8.     9 0,15 0,03 0,05 2,6 0,01
9.     12 0,16 0,031 0,06 3,8 0,01
10.     15 0,17 0,031 0,06 5,6 0,02
11.     18 0,175 0,032 0,07 8 0,02
12.     21 0,18 0,032 0,08 11 0,02
13.     24 0,18 0,032 0,08 15,9 0,03
14.     27 0,19 0,033 0,08 22,4 0,03
15.     30 0,19 0,033 0,09 30,6 0,04
