Zestawienie zewnętrznych obciążeń stropów w budownictwie mieszkaniowym







Przykład 1







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Deszczułki podłogowe 22 mm na kleju

0,230 1,2 0,276
2 Jastrych cementowy zbrojony 40 mm 0,040 24,0 0,960 1,3 1,248
3 Folia PE 0,2 mm

0,002 1,2 0,002
4 Styropian elastyfikowany 33/30 mm 0,033 0,15 0,005 1,2 0,006
5 Strop


1,1 0
6 Tynk gipsowy 10 mm 0,010 16,0 0,160 1,3 0,208

Razem g, kN/m² 1,36
1,74

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,86
3,84














Przykład 2







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Laminowane panele podłogowe z HDF 8 mm 0,008 10,0 0,080 1,2 0,096
2 Mata sprężysta z PE 3 mm 0,003 0,30 0,001 1,2 0,001
3 Jastrych cementowy 40 mm 0,040 21,0 0,840 1,3 1,092
4 Folia PE 0,2 mm

0,002 1,2 0,002
5 Styropian PS-E FS 20 50 mm 0,050 0,20 0,010 1,2 0,012
6 Strop



0
7 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 1,22
1,57

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,72
3,67














Przykład 3







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Płytki ceramiczne 7 mm 0,007 21,0 0,147 1,2 0,176
2 Zaprawa klejąca 5 mm 0,005 15,0 0,075 1,3 0,098
3 Płynna folia 1,5 mm

0,017 1,3 0,022
4 Jastrych cementowy 40 mm 0,040 21,0 0,840 1,3 1,092
5 Folia PE 0,2 mm

0,002 1,2 0,002
6 Styropian PS-E FS 20 50 mm 0,050 0,20 0,010 1,2 0,012
7 Strop



0
8 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 1,38
1,77

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,88
3,87














Przykład 4







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Deszczułki podłogowe 22 mm na kleju

0,230 1,2 0,276
2 Jastrych anhydrytowy 40 mm 0,040 16,0 0,640 1,3 0,832
3 Folia PE 0,2 mm

0,002 1,2 0,002
4 Styropian PS-E FS 20 50 mm 0,050 0,20 0,010 1,2 0,012
5 Strop



0
6 Tynk gipsowy 10 mm 0,010 16,0 0,16 1,3 0,208

Razem g, kN/m² 1,04
1,33

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,54
3,43














Przykład 5







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Deszczułki podłogowe 22 mm na kleju

0,230 1,2 0,276
2 Masa szpachlowa

0,050 1,3 0,065
3 Płyty gipsowo-kartonowe podłogowe 2x12,5 mm 0,025 10,0 0,250 1,2 0,300
4 Styropian elastyfikowany 33/30 mm 0,033 0,15 0,005 1,2 0,006
5 Strop



0
6 Tynk gipsowy 10 mm 0,010 16,0 0,16 1,3 0,208

Razem g, kN/m² 0,69
0,85

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,19
2,95














Przykład 6







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Płytki ceramiczne 7 mm 0,007 21,0 0,147 1,2 0,176
2 Zaprawa klejąca 5 mm 0,005 15,0 0,075 1,3 0,098
3 Jastrych cementowy 40 mm 0,040 21,0 0,840 1,3 1,092
4 Folia PE 0,2 mm

0,002 1,2 0,002
5 Styropian PS-E FS 20 30 mm 0,030 0,20 0,006 1,2 0,007
6 Styropian elastyfikowany 27/25 mm 0,027 0,15 0,004 1,2 0,005
7 Strop



0
8 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 1,36
1,75

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,86
3,85














Przykład 7







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Wykładzina podłogowa PCW 2,5 mm na kleju

0,070 1,2 0,084
2 Jastrych cementowy 40 mm 0,040 21,0 0,840 1,3 1,092
3 Folia PE 0,2 mm

0,002 1,2 0,002
4 Wełna mineralna 40 mm 0,040 1,61 0,064 1,2 0,077
5 Strop



0
6 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 1,26
1,63

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,76
3,73














Przykład 8







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Laminowane panele podłogowe z HDF 8 mm 0,008 10,0 0,080 1,2 0,096
2 Mata sprężysta z PE 3 mm 0,003 0,30 0,001 1,2 0,001
3 Samopoziomujący podkład podłogowy 20 mm 0,020 16,0 0,320 1,3 0,416
4 Siatka podłogowa

0,002 1,2 0,002
5 Geowłóknina

0,002 1,2 0,002
6 Wełna mineralna 20 mm 0,020 1,61 0,032 1,2 0,039
7 Strop



0
8 Tynk gipsowy 10 mm 0,010 16,0 0,160 1,3 0,208

Razem g, kN/m² 0,60
0,76

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,10
2,86














Przykład 9







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Laminowane panele podłogowe z HDF 8 mm 0,008 10,0 0,080 1,2 0,096
2 Mata sprężysta z PE 3 mm 0,003 0,30 0,001 1,2 0,001
3 Jastrych cementowy zbrojony 40 mm 0,040 24,0 0,960 1,3 1,248
4 Folia PE 0,2 mm

0,002 1,2 0,002
5 Wełna szklana 30/25 mm 0,030 0,70 0,021 1,2 0,025
6 Strop



0
7 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 1,35
1,74

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,85
3,84














Przykład 10







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Laminowane panele podłogowe z HDF 8 mm 0,008 10,0 0,080 1,2 0,096
2 Mata sprężysta z PE 3 mm 0,003 0,30 0,001 1,2 0,001
3 Płyta wiórowa na pióro i wpust 24 mm 0,024 6,50 0,156 1,3 0,203
4 Wełna szklana 28/25 mm 0,028 0,80 0,022 1,2 0,027
5 Strop



0
6 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 0,54
0,70

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,04
2,80














Przykład 11







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Deszczułki podłogowe 22 mm na kleju

0,230 1,2 0,276
2 Masa szpachlowa

0,050 1,3 0,065
3 Płyty gipsowo-kartonowe podłogowe 2x12,5 mm 0,025 10,0 0,250 1,2 0,300
4 Keramzyt 50 mm 0,050 4,80 0,240 1,2 0,288
5 Strop



0
6 Tynk gipsowy 10 mm 0,010 16,0 0,16 1,3 0,208

Razem g, kN/m² 0,93
1,14

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,43
3,24














Przykład 12







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Wykładzina podłogowa PCW 2,6 mm na kleju

0,070 1,2 0,084
2 Masa szpachlowa

0,050 1,3 0,065
3 Płyty gipsowo-kartonowe podłogowe 2x12,5 mm 0,025 10,0 0,250 1,2 0,300
4 Styropian elastyfikowany 33/30 mm 0,033 0,15 0,005 1,2 0,006
5 Keramzyt 30 mm 0,030 4,80 0,144 1,2 0,173
6 Strop



0
7 Tynk gipsowy 10 mm 0,010 16,0 0,16 1,3 0,208

Razem g, kN/m² 0,68
0,84

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,18
2,94














Przykład 13







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Płytki ceramiczne 7 mm 0,007 21,0 0,147 1,2 0,176
2 Zaprawa klejąca 5 mm 0,005 15,0 0,075 1,3 0,098
3 Mata podłogowa profilowana z PE 3 mm

0,006 1,2 0,007
4 Zaprawa klejąca 1,5 mm 0,002 15,0 0,023 1,3 0,029
5 Jastrych anhydrytowy 40 mm 0,040 16,0 0,640 1,3 0,832
6 Folia PE 0,2 mm

0,002 1,2 0,002
7 Styropian PS-E FS 20 50 mm 0,050 0,20 0,010 1,2 0,012
8 Strop



0
9 Tynk gipsowy 10 mm 0,010 16,0 0,16 1,3 0,208

Razem g, kN/m² 1,06
1,36

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,56
3,46














Przykład 14







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Laminowane panele podłogowe z HDF 8 mm 0,008 10,0 0,080 1,2 0,096
2 Podkład sprężysty z korka 3 mm 0,003 1,50 0,005 1,2 0,005
3 Folia PE 0,2 mm

0,002 1,2 0,002
4 Strop



0
5 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 0,37
0,47

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 1,87
2,57














Przykład 15







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Płytki ceramiczne 7 mm 0,007 21,0 0,147 1,2 0,176
2 Zaprawa klejąca 3 + 5 mm 0,008 15,0 0,120 1,3 0,156
3 Mata grzewcza

0,002 1,2 0,002
4 Płyty izolacyjne z włókien poliestrowych 15 mm

0,108 1,2 0,130
5 Zaprawa klejąca 3 mm 0,003 15,0 0,045 1,3 0,059
6 Jastrych cementowy 40 mm 0,040 21,0 0,840 1,3 1,092
7 Folia PE 0,2 mm

0,002 1,2 0,002
8 Styropian PS-E FS 20 30 mm 0,030 0,20 0,006 1,2 0,007
9 Strop



0
10 Tynk cementowo-wapienny 15 mm 0,015 19,0 0,285 1,3 0,371

Razem g, kN/m² 1,55
1,99

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 3,05
4,09














Przykład 16







Lp. Wyszczególnienie Grubość warstwy m Ciężar w stanie powietrznosuchym kN/m³ Wartość charakterystyczna obciążenia kN/m² Współczynnik obciążenia - Wartość obliczeniowa obciążenia kN/m²
1 2 3 4 5 6 7








Obciążenia stałe




1 Deszczułki podłogowe 22 mm na kleju

0,230 1,2 0,276
2 Jastrych cementowy zbrojony 40 mm 0,040 24,0 0,960 1,3 1,248
3 Folia PE 0,2 mm

0,002 1,2 0,002
4 Styropian elastyfikowany 33/30 mm 0,033 0,15 0,005 1,2 0,006
5 Strop


1,1 0
6 Wełna mineralna 50 mm 0,050 1,61 0,081 1,3 0,10465
7 Wyprawa sufitowa 5 mm 0,005 19,0 0,095 1,2 0,114

Razem g, kN/m² 1,37
1,75

Obciążenia zmienne




1 Obciążenie zastępcze od ścianek działowych

Wstaw obciążenie zastępcze, jeśli występuje 0,00 1,2 0,00
2 Obciążenie użytkowe - pokoje i pom. mieszkalne

1,50 1,4 2,10

Razem p, kN/m² 1,50
2,10








Łącznie g + p, kN/m² 2,87
3,85

Sheet 2: Arkusz2

Wartość charakterystyczna ciężaru własnego wybranych stropów żelbetowych




Lp. Wyszczególnienie Wysokość konstrukcyjna stropu cm Wartość charakterystyczna obciążenia kN/m²
1 2 3 4




Stropy Akermana




1 Strop Akermana z pustakami wys. 15 cm i nadbetonem gr. 3 cm 18 2,35
2 Strop Akermana z pustakami wys. 15 cm i nadbetonem gr. 4 cm 19 2,60
3 Strop Akermana z pustakami wys. 18 cm i nadbetonem gr. 3 cm 21 2,64
4 Strop Akermana z pustakami wys. 18 cm i nadbetonem gr. 4 cm 22 2,89
5 Strop Akermana z pustakami wys. 20 cm i nadbetonem gr. 3 cm 23 2,88
6 Strop Akermana z pustakami wys. 20 cm i nadbetonem gr. 4 cm 24 3,13
7 Strop Akermana z pustakami wys. 22 cm i nadbetonem gr. 3 cm 25 3,12
8 Strop Akermana z pustakami wys. 22 cm i nadbetonem gr. 4 cm 26 3,37








Stropy Fert




1 Strop Fert 40 23 3,20
2 Strop Fert 45 23 3,08
3 Strop Fert 60 24 2,77








Stropy F




1 Strop F 45 22 2,70
2 Strop F 60 22 2,60








Stropy EF




1 Strop EF 45/20 20 2,42
2 Strop EF 45/23 23 2,65
3 Strop EF 45/26 26 3,06
4 Strop EF 45/30 30 3,35








Stropy Ceram




1 Strop Ceram 45 A / 23 23 3,08
2 Strop Ceram 45 B / 22 22 2,70
3 Strop Ceram 50 A / 24 24 3,06
4 Strop Ceram 50 A / 29 29 3,34
5 Strop Ceram 60 A / 24 24 2,77
6 Strop Ceram 60 B / 22 22 2,60








Stropy Teriva




1 Strop Teriva I 24 2,68
2 Strop Teriva Nova 24 2,68
3 Strop Teriva I Bis 26,5 3,57*
4 Strop Teriva II 34 4,00
5 Strop Teriva III 34 4,00





* Podawana jest także wartość 3,38 kN/m²









Stropy MT




1 Strop MT - M 60 / 23 23 2,00
2 Strop MT - M 60 / 26 26 2,70
3 Strop MT / 23 - 2002 23 2,30
4 Strop MT / 26 / 1,5 / 2002 26 2,76
5 Strop MT / 26 / 2 / 2002 26 2,76








Stropy DZ




1 Strop Dz-3 z pustakami żużlobetonowymi 23 2,65
2 Strop Dz-3 z pustakami gruzobetonowymi 23 2,96
3 Strop Dz-3 z pustakami ceramicznymi 23 2,55
4 Strop Dz-4 z pustakami żużlobetonowymi 27,5 2,96
5 Strop Dz-5 z pustakami żużlobetonowymi 34,5 3,60








Stropy z płyt z kanałami o przekroju kołowym o średnicy 19,4 cm




1 Strop z płyt szerokości 89 cm 24 3,30
2 Strop z płyt szerokości 119 cm 24 2,94
3 Strop z płyt szerokości 149 cm 24 3,09

Sheet 3: Arkusz3

Maksymalne projektowane obciążenia wybranych stropów żelbetowych






Lp. Wyszczególnienie Wysokość stropu cm Wartość obciążenia, kN/m²
Charakterystyczna Obliczeniowa Części długotrwałej
1 2 3 4 5 6






Stropy EF






1 EF 45/20 20 6,07 7,34 5,07
2 EF 45/23 23 6,30 7,60 5,30
3 EF 45/26 26 6,71 8,05 5,71
4 EF 45/30 30 7,00 8,37 6,00












Stropy Ceram






1 Ceram 40, typ A, odmiana belki 200 23 6, 73 8,03 5,76






2 Ceram 45, typ A, odmiana belki 170 20 6,50 7,85 5,50
3 Ceram 45, typ A, odmiana belki 200 23 6,78 8,14 5,78
4 Ceram 45, typ A, odmiana belki 210 24 6,87 8,30 5,85
5 Ceram 45, typ A, odmiana belki 230 27 7,50 8,95 6,50
6 Ceram 45, typ A, odmiana belki 230N 32 7,70 9,20 6,70
7 Ceram 45, typ B, odmiana belki 170 20 6,07 7,34 5,07
8 Ceram 45, typ B, odmiana belki 180 22 5,90 7,11 4,94
9 Ceram 45, typ B, odmiana belki 200 23 6,30 7,60 5,30
10 Ceram 45, typ B, odmiana belki 220 26 6,71 8,05 5,71
11 Ceram 45, typ B, odmiana belki 220N 30 7,00 8,37 6,00






12 Ceram 50, typ A, odmiana belki 210 24 6,76 8,10 5,76
13 Ceram 50, typ A, odmiana belki 210N 29 7,04 8,41 6,04
14 Ceram 50, typ B, odmiana belki 160 20 5,38 7,34 5,38
15 Ceram 50, typ B, odmiana belki 200 24 5,69 8,02 5,69
16 Ceram 50, typ B, odmiana belki 200N 30 7,00 8,90 6,45






17 Ceram 60, typ A, odmiana belki 200 24 6,307 7,718 5,322
18 Ceram 60, typ B, odmiana belki 200C 24 6,85 8,20 5,85
19 Ceram 60, typ B, odmiana belki 175 22 5,80 7,00 4,84












Stropy Teriva






1 Teriva I 24 6,22 7,37 5,25
2 Teriva Nova 24 6,28

3 Teriva I Bis 26,5 7,21 8,46 6,23
4 Teriva II 34 9,55 11,50 7,60
5 Teriva III 34 11,55 14,30 8,30

Sheet 4: Arkusz4

Zestawienie typowych belek stropu DZ-3, przy zunifikowanych obciążeniach zewnętrznych








Lp. Rozpiętość modularna m Obciążenie zewnętrzne stropu poza ciężarem własnym, który wynosi 2,65 kN/m²
3,25 kN/m² 3,75 kN/m² 4,50 kN/m²
nr belki zbrojenie dolne (34GS) nr belki zbrojenie dolne (34GS) nr belki zbrojenie dolne (34GS)








1 2,40 1 2 Ø 6 1 2 Ø 6 1 2 Ø 6
2 2,70 1 2 Ø 6 2 3 Ø 6 2 3 Ø 6
3 3,00 2 3 Ø 6 2 3 Ø 6 2 3 Ø 6
4 3,60 3 3 Ø 7 3 3 Ø 7 4 2 Ø 8 + 1 Ø 6
5 3,90 4 2 Ø 8 + 1 Ø 6 5 3 Ø 8 5 3 Ø 8
6 4,20 5 3 Ø 8 6 2 Ø 10 + 1 Ø 6 6 2 Ø 10 + 1 Ø 6
7 4,50 6 2 Ø 10 + 1 Ø 6 6 2 Ø 10 + 1 Ø 6 7 2 Ø 10 + 1 Ø 8
8 4,80 6 2 Ø 10 + 1 Ø 6 7 2 Ø 10 + 1 Ø 8 8 3 Ø 10
9 5,10 7 2 Ø 10 + 1 Ø 8 8 3 Ø 10 9 2 Ø 12 + 1 Ø 6
10 5,40 8 3 Ø 10 9 2 Ø 12 + 1 Ø 6 10 2 Ø 12 + 1 Ø 8
11 6,00 10 2 Ø 12 + 1 Ø 8 11 2 Ø 12 + 1 Ø 10 12 3 Ø 12
















Źródło: Z. Dąbrowski, Strop prefabrykowany DZ-3. Arkady, Warszawa 1973

Sheet 5: Arkusz5

Obciążenie zastępcze od ścianek działowych ustawionych równolegle do rozpiętości stropu, wg PN-82/B-02003



Lp. Ciężar ścianki działowej razem z wyprawą kN/m² Wartość charakterystyczna obciążenia zastępczego na strop kN/m²



1 do 0,5 0,25
2 do 1,5 0,75
3 do 2,5 1,25






W przypadku gdy ciężar ścianek działowych ustawionych równolegle do rozpiętości stropu odniesiony do powierzchni tych ścianek nie przekracza 2,5 kN/m², do obliczeń można przyjmować obciążenie zastępcze równomiernie rozłożone na strop, którego wartości dla ścianek działowych o wysokości h ≤ 2,65 m podano w tablicy. Dla ścianek o wysokości h > 2,65 m obciążenie zastępcze należy zwiększać proporcjonalnie do stosunku h/2,65.



Ciężary ścianek działowych ustawionych na żebrach stropów żelbetowych gęstożebrowych mogą być przyjmowane jako rozłożone na 3 żebra, przy czym żebro bezpośrednio obciążone przyjmuje 50% ciężaru ścianki, zaś żebra sąsiednie - po 25%.

Sheet 6: Arkusz6

Obciążenie równomiernie rozłożone od przestawnych ścian działowych, wg PN-EN 1991-1-1: 2004



Jeśli konstrukcja stropu pozwala na poprzeczny rozdział obciążeń, ciężar własny przestawnych ścian działowych może być uwzględniony jako obciążenie równomiernie rozłożone qk, które powinno być dodawane do obciążeń użytkowych stropów. To obciążenie równomiernie rozłożone zależy od ciężaru własnego ścian działowych i wynosi:
- w przypadku przestawnych ścian działowych o ciężarze własnym ≤ 1,0 kN/m długości ściany: qk = 0,50 kN/m²
- w przypadku przestawnych ścian działowych o ciężarze własnym ≤ 2,0 kN/m długości ściany: qk = 0,80 kN/m²
- w przypadku przestawnych ścian działowych o ciężarze własnym ≤ 3,0 kN/m długości ściany: qk = 1,20 kN/m²



Cięższe ściany działowe powinny być uwzględniane w projektowaniu biorąc pod uwagę:
- położenie i kierunek usytuowania,
- rodzaj konstrukcji stropu.



Ściany przestawne - ściany, które mogą być przesuwane po podłodze, mogą być dodawane, usuwane lub wznoszone w innym miejscu.

Sheet 7: Arkusz7

Przykłady obliczeń ciężaru ścianek działowych





Przykład 1





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z cegły dziurawki 0,12 14,5 1,74
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 2,31










Przykład 2





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z cegły dziurawki 0,065 14,5 0,94
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,51










Przykład 3





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk gipsowy 0,01 16,0 0,16
2 Mur z cegły dziurawki 0,065 14,5 0,94
3 Tynk gipsowy 0,01 16,0 0,16

Razem, kN/m² 1,26










Przykład 4





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk gipsowy 0,01 16,0 0,16
2 Mur z pustaków ceramicznych Pd-2 0,12 12,5 1,50
3 Tynk gipsowy 0,01 16,0 0,16

Razem, kN/m² 1,82










Przykład 5





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z bloków wapienno-piaskowych SILKA E8 0,08 13,8 1,10
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,67










Przykład 6





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z bloków wapienno-piaskowych SILKA E12 0,12 14,2 1,70
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 2,27










Przykład 7





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa 0,001 12,0 0,01
2 Mur z płyt gipsowych Pro-Monta 0,08 10,0 0,80
3 Szpachlówka gipsowa 0,001 12,0 0,01

Razem, kN/m² 0,82










Przykład 8





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z elementów z betonu komórkowego "500" 0,12 7,5 0,90
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,47










Przykład 9





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z elementów z betonu komórkowego "600" 0,12 9,0 1,08
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,65










Przykład 10





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z elementów z betonu komórkowego "700" 0,12 10,0 1,20
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,77










Przykład 11





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z bloczków keramzytobetonowych 0,065 11,0 0,72
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,29










Przykład 12





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z pustaków keramzytobetonowych 0,09 7,5 0,68
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,25










Przykład 13





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z pustaków keramzytobetonowych 0,115 7,5 0,86
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,43










Przykład 14





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Tynk cementowo-wapienny 0,015 19,0 0,29
2 Mur z pustaków keramzytobetonowych 0,12 7,5 0,90
3 Tynk cementowo-wapienny 0,015 19,0 0,29

Razem, kN/m² 1,47










Przykład 15





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,075
0,25
Metalowa konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,27










Przykład 16





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,100
0,26
Metalowa konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,28










Przykład 17





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,125
0,27
Metalowa konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,29










Przykład 18





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 2 x 12,5 mm 0,100
0,46
Metalowa konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 2 x 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,48










Przykład 19





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 2 x 12,5 mm 0,125
0,47
Metalowa konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 2 x 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,49










Przykład 20





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 2 x 12,5 mm 0,150
0,48
Metalowa konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 2 x 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,50










Przykład 21





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,085
0,26
Drewniana konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,28










Przykład 22





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,095
0,29
Drewniana konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,31










Przykład 23





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,105
0,31
Drewniana konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,33










Przykład 24





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 12,5 mm 0,125
0,34
Drewniana konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,36










Przykład 25





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 2 x 12,5 mm 0,110
0,51
Drewniana konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 2 x 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,53










Przykład 26





Lp. Materiał Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Ciężar odniesiony do powierzchni ścianki kN/m²





1 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01
2 Płyta gipsowo-kartonowa 2 x 12,5 mm 0,130
0,54
Drewniana konstrukcja nośna z izolacją
Płyta gipsowo-kartonowa 2 x 12,5 mm
3 Szpachlówka gipsowa (w razie potrzeby) 0,001 12,0 0,01

Razem, kN/m² 0,56

Sheet 8: Arkusz8

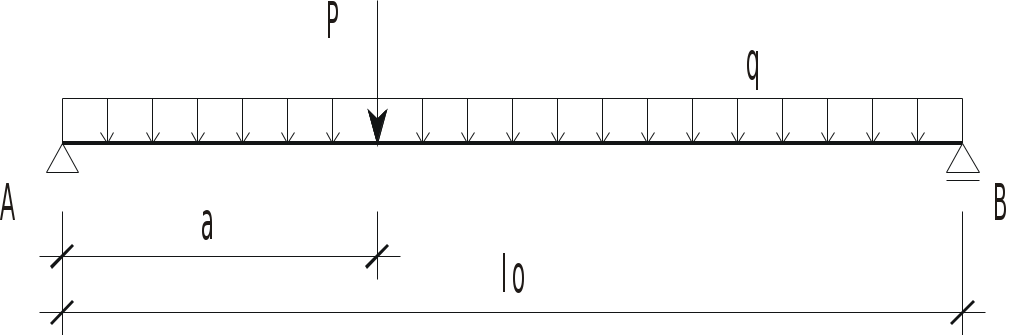

Określenie obciążenia stropu wolno podpartego z uwzględnieniem ścianki działowej ustawionej prostopadle do rozpiętości Przykład 1

















Dane








Poz. Wyszczególnienie Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ Wysokość ścianki m Wartość charakterystyczna obciążenia Współczynnik obciążenia - Wartość obliczeniowa obciążenia
1 2 3 4 5 6 7 8








1 Ciężar ścianki działowej






Tynk cementowo-wapienny 0,015 19,0 2,60 0,74 1,3 0,963

Mur z cegły dziurawki 0,065 14,5 2,60 2,45 1,1 2,696

Tynk cementowo-wapienny 0,015 19,0 2,60 0,74 1,3 0,963

Razem P, kN/m 3,93
4,62








2 Obciążenie zewnętrzne stropu



Arkusz 1 - Przykład 1 g + p, kN/m² 2,86
3,84








3 Ciężar własny stropu



Arkusz 2 - Strop Ceram 60 A / 24 gs, kN/m² 2,77 1,1 3,05









Obciążenie stropu równomiernie rozłożone Łącznie q = gs + g + p, kN/m² 5,63
6,89









Rozstaw belek stropowych r, m 0,60









Rozpiętość obliczeniowa stropu lo, m 5,86









Położenie ścianki działowej na stropie a, m 2,11








Wyniki









Reakcja na podporze A Ra, kN 11,40
13,88









Reakcja na podporze B Rb, kN 10,74
13,11









Położenie przekroju, gdzie występuje Mmax x, m 2,68
2,69









Maksymalny moment zginający Mmax, kNm 17,09
20,78









Obciążenie równomiernie rozłożone dające moment zginający równy Mmax qz, kN/m² 6,63
8,07


Sheet 9: Arkusz9

Określenie obciążenia stropu wolno podpartego z uwzględnieniem ścianki działowej ustawionej prostopadle do rozpiętości Przykład 2

















Dane








Poz. Wyszczególnienie Grubość materiału m Ciężar w stanie powietrznosuchym kN/m³ kN/m² Wysokość ścianki m Wartość charakterystyczna obciążenia Współczynnik obciążenia - Wartość obliczeniowa obciążenia
1 2 3 4 5 6 7 8








1 Ciężar ścianki działowej






Szpachlówka gipsowa 0,001 12,0 2,60 0,03 1,3 0,041

Ścianka gr.7,5 cm z płyt gipspwo-kartonowych
0,25 2,60 0,65 1,2 0,780

Szpachlówka gipsowa 0,001 12,0 2,60 0,03 1,3 0,041

Razem P, kN/m 0,71
0,86








2 Obciążenie zewnętrzne stropu



Arkusz 1 - Przykład 1 g + p, kN/m² 2,86
3,84








3 Ciężar własny stropu



Arkusz 2 - Strop Ceram 60 A / 24 gs, kN/m² 2,77 1,1 3,05









Obciążenie stropu równomiernie rozłożone Łącznie q = gs + g + p, kN/m² 5,63
6,89









Rozstaw belek stropowych r, m 0,60









Rozpiętość obliczeniowa stropu lo, m 5,86









Położenie ścianki działowej na stropie a, m 2,11








Wyniki









Reakcja na podporze A Ra, kN 10,17
12,44









Reakcja na podporze B Rb, kN 10,05
12,29









Położenie przekroju, gdzie występuje Mmax x, m 2,88
2,88









Maksymalny moment zginający Mmax, kNm 14,95
18,29









Obciążenie równomiernie rozłożone dające moment zginający równy Mmax qz, kN/m² 5,80
7,10


Wyszukiwarka

Podobne podstrony:
Wyroby ścienne i stropowe stosowane w budownictwie mieszkaniowym, Studia PG, Semestr 03, Materiały B
obciazenia stropów
Próbne Obciążenie Gruntu, BUDOWNICTWO, Fundamenty, Fundamentowanie i Mechanika Gruntów, fund, fundam
Zestawienie schematow obciazen
JAK OZNAKOWAC REGAŁY MAGAZYNOW, BHP dokumenty, DOPUSZCZALNE OBCIĄŻENIA STROPÓW
OBCIĄŻENIE TŁUMEM, Budownictwo UTP, III rok, DUL stare roczniki, drogowe budowle inżynierskie, przyk
Ćwiczenie laboratoryjne z Budownictwa Mieszkaniowego, Mieszkaniówka
Ćwiczenie laboratoryjne z Budownictwa Mieszkaniowego bart, Mieszkaniówka
obciazenia stropów
Ile maksymalnie palet, BHP dokumenty, DOPUSZCZALNE OBCIĄŻENIA STROPÓW
Zestaw III dobry, Prywatne, Budownictwo, Materiały, IV semestr, od Beaty, Semestr 4, ŻELBET, wykłady
REGAŁY MAGAZYNOWE, BHP dokumenty, DOPUSZCZALNE OBCIĄŻENIA STROPÓW
WN O formach popierania budownictwa mieszkaniowego, WYCENA-gospodarka nieruchomościami
OBCIĄŻENIA, BHP dokumenty, DOPUSZCZALNE OBCIĄŻENIA STROPÓW
OBCIĄŻENIE WYJĄTKOWE, Budownictwo UTP, III rok, DUL stare roczniki, drogowe budowle inżynierskie, pr
Ustawa o niektórych formach popierania budownictwa mieszkaniowego, CIEKAWOSTKI, Akty Prawne wspolnot
Stropodachy, Budownictwo, Wady budowlane
Ustawa o niektórych formach popierania budownictwa mieszkaniowego, Ustawy

więcej podobnych podstron
