Overview

1.bez rdzenia
2.z rdzeniem
tab.1.
tab.2.
1+2

---

Sheet 1: 1.bez rdzenia

CEWKA BEZ RDZENIA
								R	XL	L	Xc	C	Q
n [Hz]	I [mA]	w=2pn [1/s]	I [A]		w=w1, gdzie w1<wr	3141,59		65,882353	418,823529411765	0,063787401903422	1807,05882352941	1,8E-05
200	1,35	1256,64	0,001350		w=wr	6565,93		62,1262458471761	842,1926910299	0,268078259626548	840,199335548173	1,8E-05	1,96435254651087
300	2,11	1884,96	0,002110		w=w2 , gdzie w2>wr	9424,78		71,9101123595506	1247,19101123596	0,132331076278655	604,494382022472	1,8E-05
400	3,08	2513,27	0,003080
500	4,25	3141,59	0,004250					błędy
600	5,81	3769,91	0,005810					R	L	Q		U	I
700	8,08	4398,23	0,008080		w=w1, gdzie w1<wr	3141,59		0,211	0,0236			0,560	0,5000
800	11,71	5026,55	0,011710		w=wr	6565,93		0,135	0,0034	0,138		0,546	0,5003
850	14,47	5340,71	0,014470		w=w2 , gdzie w2>wr	9424,78		0,151	0,0126			0,559	0,5001
900	18,16	5654,87	0,018160
950	23,64	5969,03	0,023640
1000	27,46	6283,19	0,027460
1045	30,10	6565,93	0,030100
1050	29,30	6597,34	0,029300
1100	27,07	6911,50	0,027070
1150	22,78	7225,66	0,022780
1200	19,10	7539,82	0,019100
1300	13,90	8168,14	0,013900
1400	10,84	8796,46	0,010840
1500	8,90	9424,78	0,008900
1600	7,59	10053,10	0,007590
1700	6,62	10681,42	0,006620
1800	5,88	11309,73	0,005880
1900	5,31	11938,05	0,005310
2000	4,84	12566,37	0,004840
w	UL [V]	UC [V]	UR [V]	Ug [V]
w1=3141,59	1,78	7,68	0,28	6,00
wr=6565,93	25,35	25,29	1,87	4,60
w2=9424,78	11,10	5,38	0,64	5,90
R=	0,62 kW
C=	180nF
ZAKRES	200Hz-20kHz
ZAKRES	100A
POMIAR NAPIĘCIA
C1=	0,01 (pomiar)
C2=	0,005 (zakres)
POMIAR PRĄDU
C1=	0,01 (pomiar)
C2=	0,005 (zakres)

---

Sheet 2: 2.z rdzeniem

CEWKA Z RDZENIEM ŻELAZNYM
n [Hz]	I [mA]	w=2pn	I [A]
200	1,37	1256,64	0,00137						wyniki
300	2,27	1884,96	0,00227
400	3,22	2513,27	0,00322						R	XL	L	Xc	C	Q
500	4,07	3141,59	0,00407		w=w1, gdzie w1<wr		2513,27		59,01	267,08	0,0386	2086,96	0,00
600	5,58	3769,91	0,00558		w=wr =		2553,70		212,48	2794,95	1,0945	2445,77	0,00	1,16
700	6,91	4398,23	0,00691		w=w2 , gdzie w2>wr		11309,73		66,28	994,15	0,1130	462,96	0,00
800	9,00	5026,55	0,00900
900	11,83	5654,87	0,01183						błędy
950	13,66	5969,03	0,01366						R	L	Q		U	I
1000	15,62	6283,19	0,01562		w=w1, gdzie w1<wr		2513,27		0,249	0,0094			0,560	0,5000
1050	17,96	6597,34	0,01796		w=wr =		7665,49		0,186	0,0045	0,189		0,549	0,5001
1100	20,19	6911,50	0,02019		w=w2 , gdzie w2>wr		11309,73		0,145	0,0012			0,558	0,5001
1150	23,32	7225,66	0,02332
1200	24,37	7539,82	0,02437
406,64	6,73	2553,70	0,00673
1250	24,22	7853,98	0,02422
1300	23,02	8168,14	0,02302
1350	21,32	8482,30	0,02132
1400	19,50	8796,46	0,01950
1500	16,20	9424,78	0,01620
1600	13,67	10053,10	0,01367
1700	11,71	10681,42	0,01171
1800	10,26	11309,73	0,01026
1900	9,14	11938,05	0,00914
2000	8,28	12566,37	0,00828
w	UL [V]	UC [V]	UR [V]	Ug [V]
w1=	0,86	6,72	0,19	6,00
wr=	18,81	16,46	1,43	4,90
w2=	10,20	4,75	0,68	5,80
R=	0,62 kW
C=	330nF
ZAKRES	200Hz-20kHz
ZAKRES	100A
POMIAR NAPIĘCIA
C1=	0,01 (pomiar)
C2=	0,005 (zakres)
POMIAR PRĄDU
C1=	0,01 (pomiar)
C2=	0,005 (zakres)

---

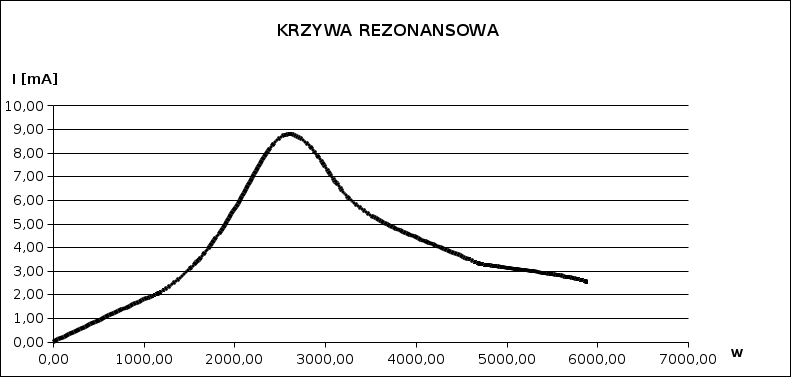

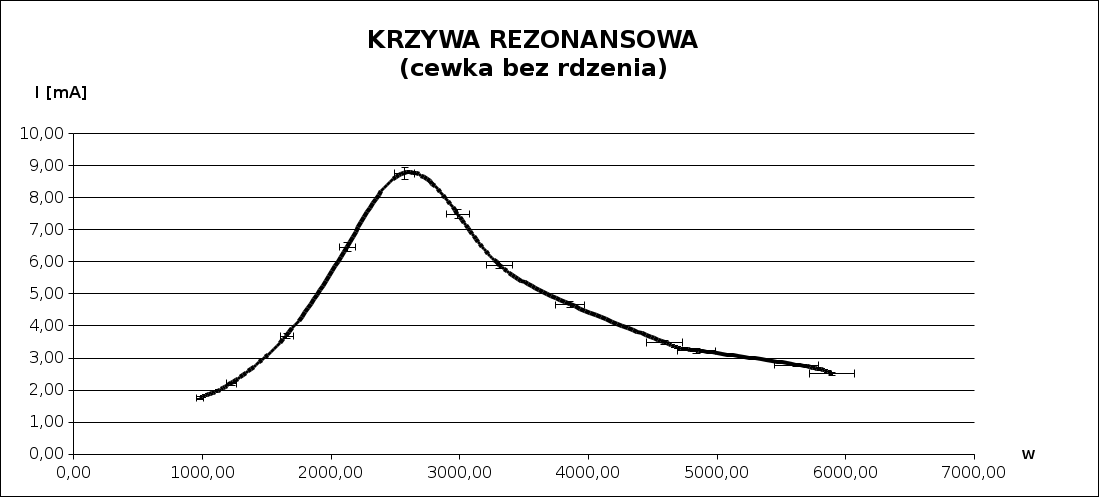

Sheet 3: tab.1.

f [kHz]	w=2pn	I [mA]
0	0,00	0,00
156,18	981,31	1,75
195,16	1226,23	2,20
263,47	1655,43	3,68
338,26	2125,35	6,46
409,5	2572,96	8,76
475,16	2985,52	7,49
526,77	3309,79	5,90
614	3857,88	4,66
731	4593,01	3,48
770,3	4839,94	3,22
894,13	5617,98	2,78
938,11	5894,32	2,51

---

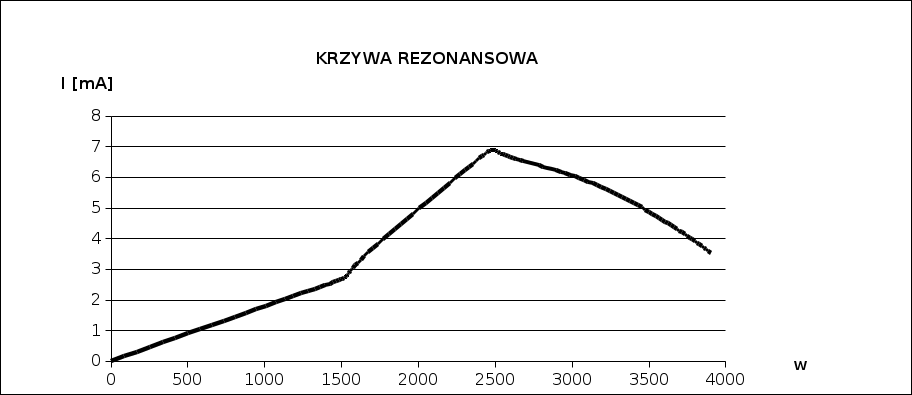

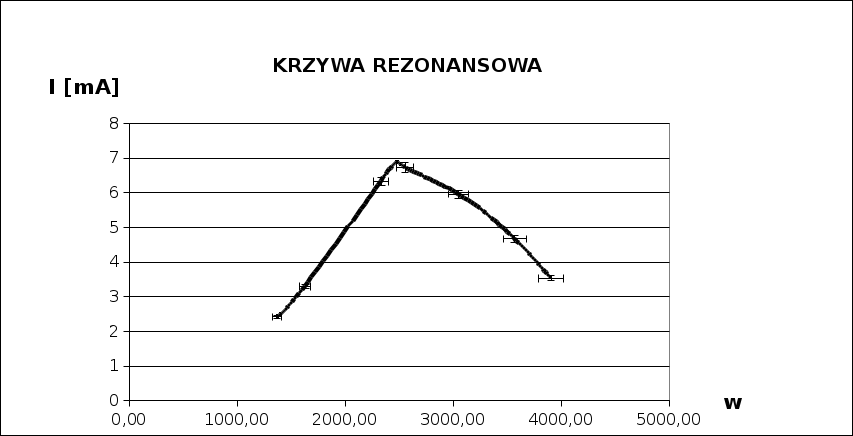

Sheet 4: tab.2.

n [kHz]	w=2pn [m]	I [mA]
0	0	0
217,38	1365,15	2,42
259,24	1628,03	3,3
371,5	2333,02	6,33
406,64	2553,70	6,73
485,44	3048,56	5,96
568,11	3567,73	4,67
621,65	3903,96	3,53
	0,00
	0,00
	0,00

---

Sheet 5: 1+2

0	0,00	0,00	0
200	1256,64	1,35	1,37
300	1884,96	2,11	2,27
400	2513,27	3,08	3,22
500	3141,59	4,25	4,07
600	3769,91	5,81	5,58
700	4398,23	8,08	6,91
800	5026,55	11,71	9,00
850	5340,71	14,47	10,00
900	5654,87	18,16	11,83
950	5969,03	22,64	13,66
1000	6283,19	27,46	15,62
1045	6565,93	30,11	17,70
1050	6597,34	29,30	17,96
1100	6911,50	27,07	20,19
1150	7225,66	22,78	23,32
1200	7539,82	19,10	24,37
1220	7665,49	17,00	24,47
1250	7853,98	15,00	24,22
1300	8168,14	13,90	23,02
1350	8482,30	12,00	21,32
1400	8796,46	10,84	19,50
1500	9424,78	8,90	16,20
1600	10053,10	7,59	13,67
1700	10681,42	6,62	11,71
1800	11309,73	5,88	10,26
1900	11938,05	5,31	9,14
2000	12566,37	4,84	8,28
