Demodulacja FSK w kanale jednodrogowym


Overview

jednodrogowy
dwudrogowy
czterodrogowy

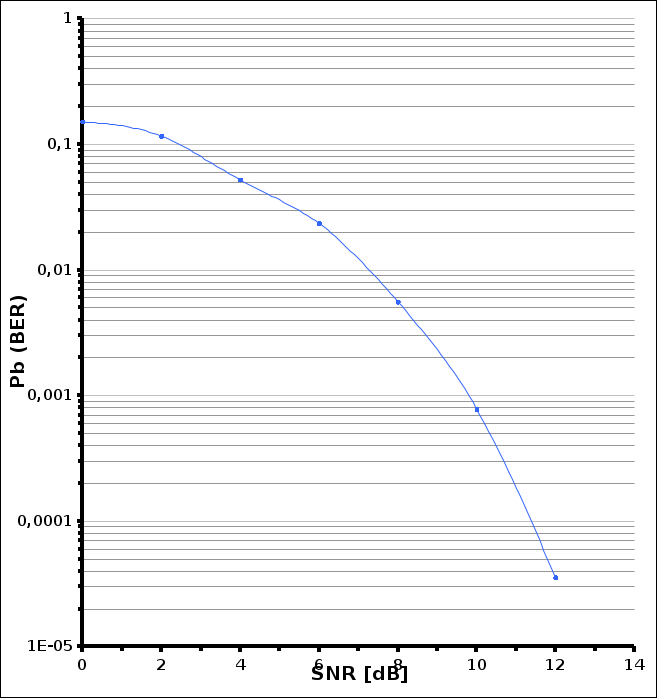

Sheet 1: jednodrogowy



niesk 0 2 4 6 8 10 12

metody kor ilosc blednych bitów/ilosc wszystkich bitow 2091/4195 331/2190 196/1685 149/2860 132/5635 121/21780 140/180645 36/1015332


stopa bledow odczytana 0,49 0,15 0,11 0,052 0,023 0,0055




stopa bledow obliczona 0,498450536352801 0,151141552511416 0,116320474777448 0,052097902097902 0,023425022182786 0,005555555555556 0,000774962082212 3,5456E-05

met rozn ilosc blednych bitów/ilosc wszystkich bitow 2091/4195 331/2190 196/1685 149/2860 132/5635 121/21780 140/180645 36/1015332


stopa bledow odczytana 0,49 0,15 0,11 0,052 0,023 0,0055 0,00077



stopa bledow obliczona 0,498450536352801 0,151141552511416 0,116320474777448 0,052097902097902 0,023425022182786 0,005555555555556 0,000774962082212 3,5456E-05

met viterbiego ilosc blednych bitów/ilosc wszystkich bitow 2091/4195 331/2190 196/1685 149/2860 132/5635 121/21780 140/180645 36/1015332


stopa bledow odczytana 0,49 0,15 0,11 0,052 0,023 0,0055 0,00077



stopa bledow obliczona 0,498450536352801 0,151141552511416 0,116320474777448 0,052097902097902 0,023425022182786 0,005555555555556 0,000774962082212 3,5456E-05






































snr -30 0 2 4 6 8 10 12


snr liniowo 0,001 1 1,58489 2,51189 3,98107 6,30957 10 15,84893


ber 0,499750062489585 0,303265329856317 0,226368250100373 0,142403289398862 0,068311156476123 0,021323784617209 0,003368973499543 0,000180891676079

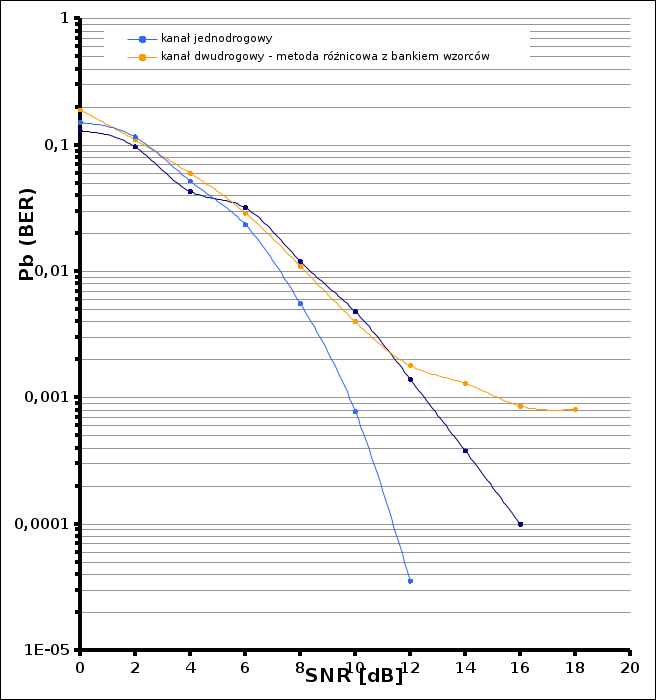

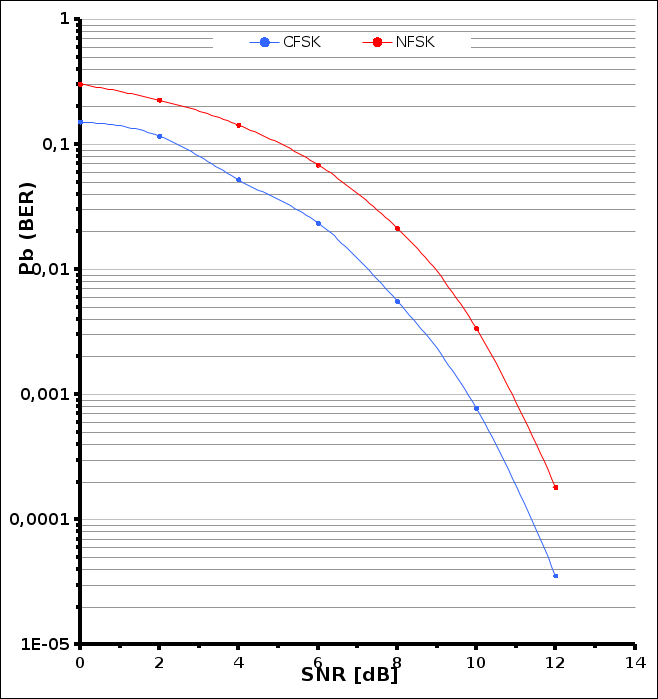

nfsk

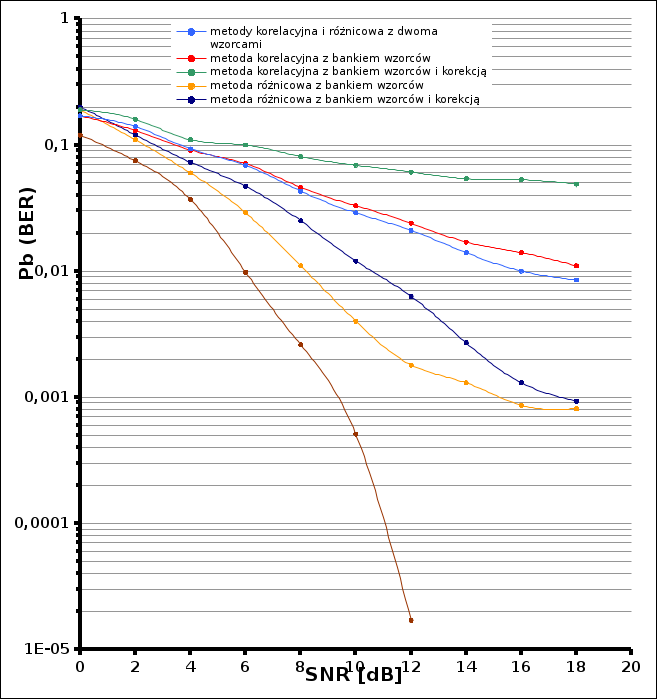

Sheet 2: dwudrogowy


SNR


-30 dB 0 2 4 6 8 10 12 14 16 18

Metody demodulacji korelacyjna Ilość błędnych bitów / 104/ 120/ 189/ 349/ 840/ 1740/ 1745/ 1251/ 1463/ 3334/ 2989/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0,0017 0,17 0,14 0,093 0,069 0,043 0,029 0,021 0,014 0,01 0,0085

Ilość błędnych bitów / 232/ 121/ 182/ 342/ 861/ 1847/ 1940/ 1432/ 1802/ 4480/ 4088/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0,0038 0,17 0,13 0,091 0,071 0,046 0,033 0,024 0,017 0,014 0,011

Ilość błędnych bitów / 2909/ 133/ 213/ 442/ 1259/ 3271/ 4026/ 3552/ 5488/ 16498/ 17177/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0,048 0,19 0,16 0,11 0,1 0,081 0,069 0,061 0,054 0,053 0,049

różnicowe Ilość błędnych bitów / 104/ 120/ 189/ 349/ 840/ 1740/ 1745/ 1251/ 1463/ 3334/ 2989/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0,0017 0,17 0,14 0,093 0,069 0,043 0,029 0,021 0,014 0,01 0,0085

Ilość błędnych bitów / 0/ 130/ 151/ 227/ 363/ 450/ 237/ 110/ 134/ 267/ 283/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0 0,19 0,11 0,06 0,029 0,011 0,004 0,0018 0,0013 0,00086 0,00081

Ilość błędnych bitów / 0/ 139/ 162/ 275/ 573/ 1004/ 747/ 364/ 280/ 434/ 327/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0 0,2 0,12 0,073 0,047 0,025 0,012 0,0063 0,0027 0,0013 0,00093

Viterbiego Ilość błędnych bitów / 0/ 84/ 99/ 140/ 119/ 107/ 30/ 1/ 0/ 0/ 0/

Ilość wszystkich bitów 60050 675 1310 3745 12115 40010 58245 57960 100130 310535 348100

Stopa błędów Pb 0 0,12 0,075 0,037 0,0098 0,0026 0,00051 1,7E-05 0 0 0

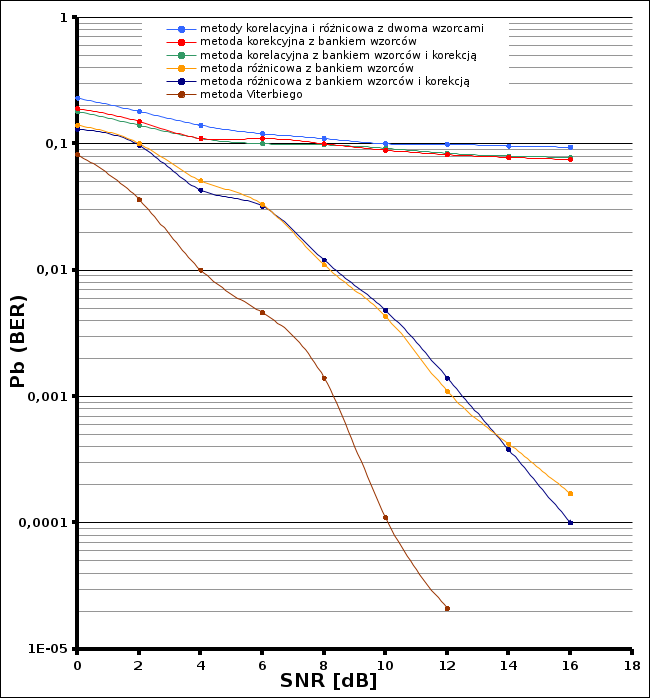

Sheet 3: czterodrogowy


SNR









-30 0 2 4 6 8 10 12 14 16








Metody demodulacji korelacyjna Ilość błędnych bitów / 249/ 181/ 315/ 470/ 493/ 1076/ 2684/ 9107/ 30083/ 97127/








Ilość wszystkich bitów 2650 785 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0,093 0,23 0,18 0,14 0,12 0,11 0,1 0,099 0,096 0,094








Ilość błędnych bitów / 200/ 152/ 264/ 391/ 434/ 940/ 2245/ 7519/ 24432/ 78083/








Ilość wszystkich bitów 2650 785 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0,075 0,19 0,15 0,11 0,11 0,1 0,089 0,082 0,078 0,075








Ilość błędnych bitów / 177/ 149/ 249/ 395/ 423/ 901/ 2317/ 7717/ 25037/ 80363/








Ilość wszystkich bitów 2650 785 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0,066 0,18 0,14 0,11 0,1 0,098 0,092 0,084 0,08 0,078








różnicowe Ilość błędnych bitów / 249/ 181/ 315/ 470/ 493/ 1076/ 2684/ 9107/ 30083/ 97127/








Ilość wszystkich bitów 2650 785 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0,093 0,23 0,18 0,14 0,12 0,11 0,1 0,099 0,096 0,094








Ilość błędnych bitów / 0/ 111/ 183/ 171/ 129/ 105/ 109/ 104/ 132/ 183/








Ilość wszystkich bitów 2650 785 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0 0,14 0,1 0,051 0,033 0,011 0,0043 0,0011 0,00042 0,00017








Ilość błędnych bitów / 0/ 108/ 167/ 145/ 126/ 110/ 123/ 136/ 120/ 112/








Ilość wszystkich bitów 2650 0,13 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0 0,13 0,097 0,043 0,032 0,012 0,0048 0,0014 0,00038 0,0001








Viterbiego Ilość błędnych bitów / 0/ 65/ 62/ 36/ 18/ 13/ 3/ 2/ 0/ 0/








Ilość wszystkich bitów 2650 785 1705 3325 3860 9150 25110 91105 310245 1027710








Stopa błędów Pb 0 0,082 0,036 0,01 0,0046 0,0014 0,00011 2,1E-05 0 0
