Sheet 1: Pierwsze

Sprzedaż wody w mieście						Jednostkowe wskaźniki zużycia wody w miście dla lat 2000 - 2004
Rok	Liczba mieszkańcó w mieście	Liczba mieszkańcó korzystających z wodociągu w mieszkaniu w % ogólnej liczby mieszkańców	Sprzedaż wody w mieście tys.m3/rok dla			Rok	qM	qP	qinni
			gospodarstw domowych	przemysłu	inych odbiorców		[m3/dM]	[m3/dM]	[m3/dM]
2000	32 800	75	1 386,6	528,2	204,1	2000	0,1544	0,0441	0,0170
2001	36 736	78	1 530,1	531,0	205,2	2001	0,1463	0,0396	0,0153
2002	39 675	80	1 610,2	544,8	210,5	2002	0,1390	0,0376	0,0145
2003	41 659	82	1 663,2	537,7	207,7	2003	0,1334	0,0354	0,0137
2004	44 158	85	1 796,3	525,8	203,2	2004	0,1311	0,0326	0,0126

---

Sheet 2: Arkusz2

Grupa odbiorców		Liczba mieszkańców	Wskaźnik jednostkowego zapotrzebowania na wodę		Średnie dobowe zapotrzebowanie na wodę Qd,śr	Współczynnik nierównomierności dobowej Nd	Maksymalne dobowe zapotrzebowanie na wodę Qd,max	Współczynnik nierównomierności godzinowej Nh	Maksymalne godzinowe zapotrzebowanie na wodę Qh,max	Zapotrzebowanie na wodę w godzinach maksymalnego rozbioru wody w mieście Qh,max
			Jednostka	wartość	[m3/d]	[-]	[m3/d]	[-]	[m3/h]	[m3/h]	[l/s]
1.	Mieszkalnictwo	57 200	l/Mk*d
- zabudowa wysoka		17 160		140	2 402	1,4	3 363	1,5	210	209,9	58,3	6,24
- zabudowa niska		20 020		100	2 002	1,4	2 803	1,5	175	174,9	48,6	6,24
- zabudowa jednorodzinna		20 020		110	2 202	1,7	3 744	2,7	421	436,1	121,2	11,23
2.	Usługi i inni odbiorcy	57 200	l/M*d	10	572	1,3	744	2,9	90	22,3	6,2	12,06
3.	Przemysł	57 200	l/M*d	20	1 144	1,2	1 373	1,8	103	65,3	18,2	7,488
4.	Ogółem	57 200		-	8 323	-	12 026	-	999	-	-
5.	Straty wody 10% Qd, śr*	-		-	832	1	832	1	35	34,7	9,6	4,16
6.	Razem	-			9 155	-	12 859	-	1034	943,3	262,0
7.	Cele technologiczne 5% Qd, śr*	-			458	1	458	1	19			4,16
	Całkowita ilość wody	-			9 613		13 316		1053
	Bilans powierzchni [ha]			qzw	1,72
	Zabudowa wysoka	34,8354715		qzn	1,28
	Zabudowa niska	37,1496715		qzj	4,75
	Zabudowa jednorodzinna	25,59887925		qu	0,40
	Usługi	19,1868745		qp	1,10
	Przemysł	11,8125
	Razem	128,58339675
			zw+Zn+Zj	97,58402225
						Qp	148,825925925926
						Qzb	113,194

---

Sheet 3: wsk zuzyciia wody

Bilans powierzchni [ha]		mm2					powierzchnie [mm2]				powierzchnie [ha]						odcinek nr	pożarowe	Qp min	Qk min
Zabudowa wysoka	34,83547150	13934,1886			odcinek nr	gora	dół	lewa	prawa	odcinek nr	gora	dół	lewa	prawa	qzw	1,76120460690904000000	1	13,4197030327126
Zabudowa niska	37,14967150	14859,8686			1	2587,500	1546,875			1	6,46875	3,8671875	0	0	qzn	1,39540706070777000000	2	11,7729864150576	68,8021824152707	57,0291960002131
Zabudowa jednorodzinna	25,59887925	10239,5517			2	2025,000	1518,750			2	5,0625	3,796875	0	0	qzj	4,82036467502372000000	3	0,222959297085861	74,5944478660568	74,3714885689709
Usługi	19,18687450	7674,7498			3	156,250	156,250			3	0,390625	0,390625	0	0	qu	0,33334455416492100000	4	4,5532418037722	-2,74576634238847	-7,29900814616067
Przemysł	11,81250000	4725			4	342,250	342,250			4	0,855625	0,855625	0	0	qp	1,61160558090748000000	5	18,2807991077858
Razem	128,58339675				5	1012,500	759,375			5	2,53125	1,8984375	0	0			6	10,6121975082286
					6	1546,875	1268,351			6	3,8671875	3,17087825	0	0			7	2,91406512304286
					7	698,765	392,477			7	1,7469125	0,981192	0	0			8	3,585366391314
ZW	ZN	ZJ	U	P	8	819,985	692,915			8	2,0499625	1,73228825	0	0			9	0,347171027370508
3600	3600	1665	1125	1606,0114	9	156,250	330,345			9	0,390625	0,82586325	0	0			10	1,26636312526215
4050	4050	2025	1125	3118,9886	10	342,250	342,250			10	0,855625	0,855625	0	0			11	10,055308625114
2855,1314	1665	2025	1421,811		11	759,375	643,7913			11	1,8984375	1,60947825	0	0			12	14,1677709325712				prawo	103,21574378242
2410,7585	5544,8686	3163,3487	2682,4405		12	1268,3513	3142,8711			12	3,17087825	7,85717775	0	0		4,43225353633185000000	13	0,246805596562663	31,9995910001031	31,7527854035405		gora	77,3391477530953
1018,2987		1361,203	1320,4983		13	345,923				13	0,8648075	0	0	0			14	0,217994988350084				lewo	71,4223661958993
13934,1886	14859,8686	10239,5517	7674,7498	4725	14	46,5538	49,0189			14	0,1163845	0,12254725	0	0			15	4,37491006376782					251,977257731414
suma					15	1022,7915	967,0009			15	2,55697875	2,41750225	0	0			16	1,44934948602751
13934,188	14775,869	10239,552	6653,943	4724,9999	16	341,8204	319,7899			16	0,854551	0,79947475	0	0			17	5,71317705960177					252,087735636259
					17	643,7913	1012,5			17	1,60947825	2,53125	0	0			18	22,7596365991377	65,087	42,3273634008623
					18	1016,0198	1834,7678			18	2,5400495	4,5869195	0	0			19	4,73653467114245	95,9167356362592	91,1802009651168
					19	319,7899	342,25			19	0,79947475	0,855625	0	0			20	7,1739057653348
					20			2401,9975		20	0	0	6,00499375	0			21	1,42752907460524	10,4111087056344	8,9835796310292
					21			318,4287	318,4287	21	0	0	0,79607175	0,79607175			22	3,81669138892368	-6,33536619589927	-10,1520575848229
					22			506,25	506,25	22	0	0	1,265625	1,265625			23	6,04794933167207
					23			1012,5	1012,5	23	0	0	2,53125	2,53125			24	6,72532943856937
					24				651,8557	24	0	0	0	1,62963925			25	0,713803843349881	35,602033962293	34,8882301189431
					25				189,3594	25	0	0	0	0,4733985			26	0,454378490393373
					26			318,4287	318,4287	26	0	0	0,79607175	0,79607175			27	2,19819278067346
					27			506,25	406,25	27	0	0	1,265625	1,015625			28	3,37111337302684
					28			1012,5	486,55	28	0	0	2,53125	1,216375			29	12,2382871133765	264,326022749636	252,087735636259
					29			676,7252	509,4765	29	0	0	1,691813	1,27369125			30	1,42760768669976	91,084	89,6563923133002
					30			189,3594	189,3594	30	0	0	0,4733985	0,4733985			31	0,454378490393373	86,7442625384026	86,2898840480092
					31			318,4287	318,4287	31	0	0	0,79607175	0,79607175			32	1,75404815280531	83,5168482623506	81,7628001095453
					32			406,25	490,25	32	0	0	1,015625	1,225625			33	7,1683522434885
					33			483,2864	661,375	33	0	0	1,208216	1,6534375			34	10,9503858868499
					34			509,4765	1650,7352	34	0	0	1,27369125	4,126838			35	2,28587022425492	80,2298150782669	77,943944854012
					35			189,3594	455,7534	35	0	0	0,4733985	1,1393835			36	1,32557063738224	71,5060930513964	70,1805224140142
					36			318,4287	318,4287	36	0	0	0,79607175	0,79607175			37	6,68728652596107	59,4920322262692	52,8047457003081
					37			490,25	506,25	37	0	0	1,225625	1,265625			38	17,2697129349107
					38			661,375	1012,5	38	0	0	1,6534375	2,53125			suma	224,326022749636
											0	0	0	0				40
											0	0	0	0				264,326022749636
											0	0	0	0			W WĘŹLE!! Maxymallne				252,087735636259
											0	0	0	0			WEZEŁ
											0	0	0	0			1	…
											0	0	0	0			2	….
											0	0	0	0			3	6,72532943856937
											0	0	0	0			4	2,88863911883995
											0	0	0	0			5	21,341676697906
											0	0	0	0			6	15,3189458269285
											0	0	0	0			7	39,4676523643847
											0	0	0	0			8	5,56930615370029
											0	0	0	0			9	7,1683522434885
											0	0	0	0			10	2,77303578565858
											0	0	0	0			11	2,91212977489767
											0	0	0	0			12	10,9503858868499
											0	0	0	0			13	6,43785180261552
											0	0	0	0			14	10,688490187745
											0	0	0	0			15	55,5505120426966
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0
											0	0	0	0

---

Sheet 4: rozbiory

Węzły	Rozbiory
pierścien 1	maksymalne	minimalne	pożarowe
3
4
5
6
7
8
9
10
11
pierścien 2
12
13
14
15

---

Sheet 5: Qp i Qk

rozbiory maksymalne						minimalne
		w prawo	w góre	w lewo		prawo	w gore	w lewo
suma w przewodach		22,8801609340543	18,2587818646177	40,8533665277683		3,37855591350421	3,35443810992821	4,33739937047011
suma w węzłach		74,3191771753007	44,4202959971081	54,0169329517667		10,9742014602118	6,55923942813124	7,98127791909106
	suma	97,199338109355	62,6790778617258	94,870299479535	254,748715450616	14,352757373716	9,91367753805945	12,3186772895612	36,5851122013366
do dyspozycji	247,725359180778

---

Sheet 6: zap.nawodęwgodzinach

Godziny	Zapotrzebowanie na wodę w poszczególnych godzinach doby przez różne grupy odbiorców
	mieszklanictwo wielorodzinne niskie		mieszklanictwo wielorodzinne wysokie		mieszklanictwo jednorodzinne		usługi		przemysł		straty		razem dla miasta
															max dob zap na wode
	%Qd, max	m3/h	% Qd, max	m3/h	% Qd, max	m3/h	% Qd, max	m3/h	% Qd, max	m3/h	% Qd, max	m3/h	% Qd, max	m3/h							godziny	% Qd, max	godziny	% Qd, max
0-1	1,3	36,4	1,3	43,7	1	37,4	0,5	3,7	1,4	19,2	4,17	34,7	1,36	175,2	12858,56						24-1	1,33	12-13	5,15
1-2	1,2	33,6	1,2	40,4	0,3	11,2	0,5	3,7	1,4	19,2	4,17	34,7	1,11	142,9	12858,56						1-2	1,06	13-14	5,20
2-3	1	28,0	1	33,6	0,4	15,0	1	7,4	1,5	20,6	4,16	34,6	1,08	139,3	12858,56	Q'h,min [l/s]	38,69				2-3	1,04	14-15	5,18
3-4	1,2	33,6	1,2	40,4	0,8	29,9	1	7,4	1,5	20,6	4,17	34,7	1,30	166,7	12858,56						3-4	1,26	15-16	6,21
4-5	2	56,1	2	67,3	1,1	41,2	1	7,4	1,6	22,0	4,17	34,7	1,78	228,6	12858,56	A	0,14766311842132400000				4-5	1,74	16-17	6,04
5-6	4	112,1	4	134,5	4,1	153,5	1	7,4	1,6	22,0	4,16	34,6	3,61	464,2	12858,56	B	0,84733999741173400000				5-6	3,66	17-18	7,53
6-7	5	140,1	5	168,2	5,4	202,2	1	7,4	6,24	85,7	4,17	34,7	4,96	638,3	12858,56						6-7	4,87	18-19	5,67
7-8	5,9	165,4	6	201,8	5,9	220,9	2	14,9	6,24	85,7	4,17	34,7	5,62	723,3	12858,56		175,15				7-8	5,55	19-20	5,21
8-9	5,9	165,4	5,8	195,1	4,9	183,4	4	29,7	6,24	85,7	4,16	34,6	5,40	693,9	12858,56						8-9	5,33	20-21	4,38
9-10	5,2	145,7	5,2	174,9	4,9	183,4	8	59,5	6,24	85,7	4,17	34,7	5,32	683,9	12858,56						9-10	5,31	21-22	3,94
10-11	5,2	145,7	5,2	174,9	3,5	131,0	10	74,4	6,24	85,7	4,17	34,7	5,03	646,4	12858,56						10-11	5,00	22-23	1,93
11-12	5,2	145,7	5,2	174,9	3,5	131,0	12	89,2	6,24	85,7	4,16	34,6	5,14	661,2	12858,56						11-12	5,15	23-24	2,25
12-13	5,2	145,7	5,2	174,9	3,5	131,0	12	89,2	6,24	85,7	4,17	34,7	5,14	661,3	12858,56
13-14	5,3	148,5	5,3	178,3	3,5	131,0	12	89,2	6,24	85,7	4,17	34,7	5,19	667,4	12858,56
14-15	5,3	148,5	5,3	178,3	4	149,7	11	81,8	4,76	65,3	4,16	34,6	5,12	658,3	12858,56
15-16	5,8	162,6	5,8	195,1	7,1	265,8	8	59,5	4,76	65,3	4,17	34,7	6,09	783,0	12858,56
16-17	5,9	165,4	5,9	198,4	7,55	282,7	3	22,3	4,76	65,3	4,16	34,6	5,98	768,7	12858,56
17-18	6,24	174,9	6,24	209,9	11,65	436,1	3	22,3	4,76	65,3	4,17	34,7	7,34	943,3	12858,56
18-19	5,5	154,2	5,5	185,0	7	262,1	3	22,3	4,76	65,3	4,17	34,7	5,63	723,6	12858,56
19-20	5,29	148,3	5,29	177,9	6	224,6	2,5	18,6	4,76	65,3	4,16	34,6	5,21	669,4	12858,56
20-21	4,17	116,9	4,17	140,3	5,4	202,2	1	7,4	4,76	65,3	4,17	34,7	4,41	566,8	12858,56
21-22	3,52	98,7	3,52	118,4	5	187,2	1	7,4	4,76	65,3	4,17	34,7	3,98	511,7	12858,56
22-23	2,48	69,5	2,48	83,4	1	37,4	1	7,4	1,5	20,6	4,16	34,6	1,97	253,0	12858,56
23-24	2,2	61,7	2,2	74,0	2,5	93,6	0,5	3,7	1,5	20,6	4,17	34,7	2,24	288,3	12858,56
	100	2802,8	100	3363,4	100	3743,7	100	743,6	100	1372,8	100	832,3	100,00	12858,6	12858,56
	Qdmax=	2802,8	3363,36	3743,74			743,6		1372,8		832,26

---

Sheet 7: zbiornik

Godziny	Wydajność pomp [% Q d max]	Zużycie wody przez miasto [% Q d max]	Przybyło do zbiornika [% Q d max]	Ubyło ze zbiornika [% Q d max]	Jest w zbiorniku [% Q d max]			Godziny	Wydajność pomp [% Q d max]	Zużycie wody przez miasto [% Q d max]	Suma ilości wody podanej przez pompownię [% Q d max]	Suma zużycia wody przez miasto [% Q d max]
0 - 1	0	1,36		1,36	8,94		0	0 - 1	4,17	1,36	2,81	1,36
1 - 2	0	1,11		1,11	7,83		1	1 - 2	4,16	1,11	6,97	2,47
2 - 3	0	1,08		1,08	6,75		2	2 - 3	4,17	1,08	11,14	3,56
3 - 4	0	1,30		1,30	5,45		3	3 - 4	4,17	1,30	15,31	4,85
4 - 5	0	1,78		1,78	3,68		4	4 - 5	4,16	1,78	19,47	6,63
5 - 6	6,25	3,61	2,64		6,25		5	5 - 6	4,17	3,61	23,64	10,24
6 - 7	6,25	4,96	1,29		7,54		6	6 - 7	4,17	4,96	27,81	15,20
7 - 8	6,25	5,62	0,63		8,16		7	7 - 8	4,16	5,62	31,97	20,83
8 - 9	6,25	5,40	0,85		9,01		8	8 - 9	4,17	5,40	36,14	26,23
9 - 11	6,25	5,32	0,93		9,95		9	9 - 11	4,17	5,32	40,31	31,55
10 - 11	6,25	5,03	1,22		11,17		10	10 - 11	4,16	5,03	44,47	36,57
11 - 12	6,25	5,14	1,11		12,28		11	11 - 12	4,17	5,14	48,64	41,71
12 - 13	6,25	5,14	1,11		13,38		12	12 - 13	4,17	5,14	52,81	46,86
13 - 14	6,25	5,19	1,06		14,44		13	13 - 14	4,16	5,19	56,97	52,05
14 - 15	6,25	5,12	1,13		15,57		14	14 - 15	4,17	5,12	61,14	57,17
15 - 16	6,25	6,09	0,16		15,73		15	15 - 16	4,17	6,09	65,31	63,26
16 - 17	6,25	5,98	0,27		16,01		16	16 - 17	4,16	5,98	69,47	69,23
17 - 18	6,25	7,34		1,09	14,92		17	17 - 18	4,17	7,34	73,64	76,57
18 - 19	6,25	5,63	0,62		15,54		18	18 - 19	4,17	5,63	77,81	82,20
19 - 20	6,25	5,21	1,04		16,59		19	19 - 20	4,16	5,21	81,97	87,40
20 - 21	6,25	4,41	1,84		18,43		20	20 - 21	4,17	4,41	86,14	91,81
21 - 22	0	3,98		3,94	14,49		21	21 - 22	4,17	3,98	90,31	95,79
22 - 23	0	1,97		1,93	12,56		22	22 - 23	4,16	1,97	94,47	97,76
23 - 24	0	2,24		2,25	10,31		23	23 - 24	4,17	2,24	98,64	100,00
					18,43
I metoda								II metoda
						2369,8389
					18,9
					2498,88

---

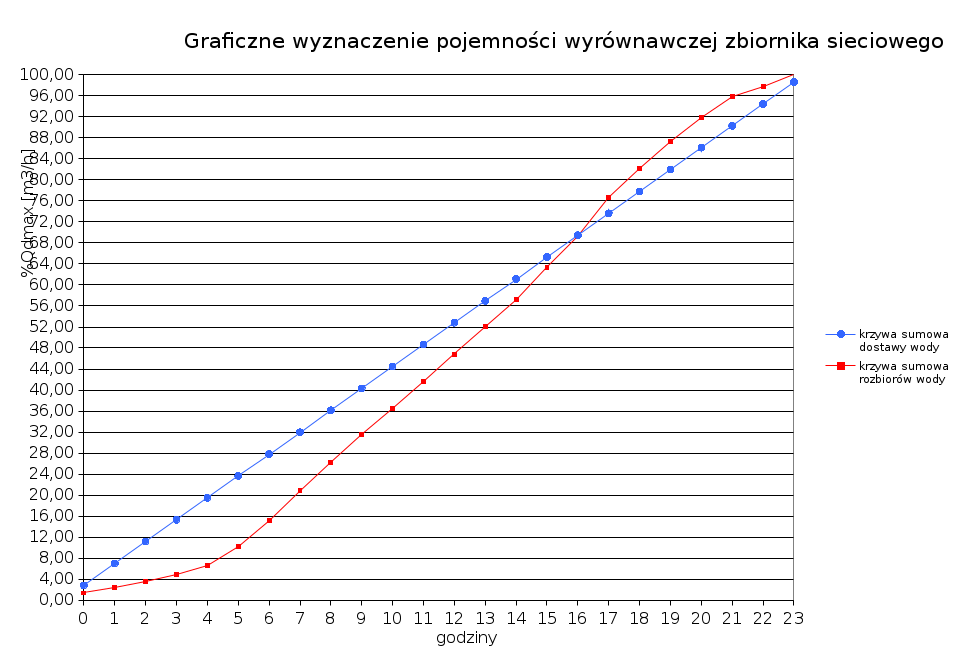

Sheet 8: Wykres1

---

Sheet 9: Wykres2

---

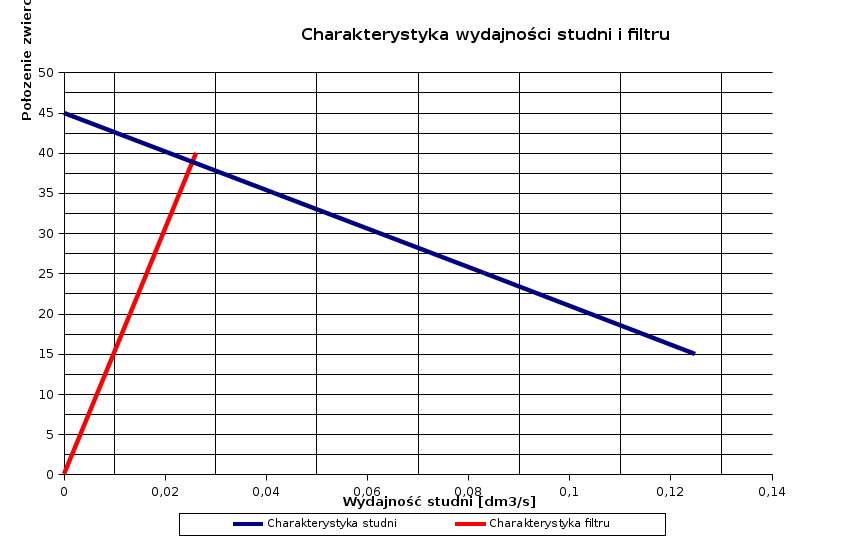

Sheet 10: studnia

studni
0	45			0	0
0,0416	35			0,0131	20
0,0832	25			0,0262	40
0,1248	15

---

Sheet 11: Cross max

Pierścień	Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Q na początku odcinka Qp [l/s]	Q na końcu odcinka Qk [l/s]	Zużycie na odcinku Qo [l/s]	0,55 Qo [l/s]	Pierwsze przybliżenie						Średnica d [mm]	Drugie przybliżenie					Średnica d [mm]	Drugie przybliżenie
									Przepływ obliczeniowy Q1=Qk+0,55Q0 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i1 [%o]	Strata ciśnienia na odcinku h1=l i1	h1/Q1	delta Q2		Przewpływ obliczeniowy Q2 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2	h2/Q2		Przewpływ obliczeniowy Q2 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
I	2	2 - 3	300,00	465	87,80	58,50	29,30	16,12	74,62	1,0	5,25	2,44	0,03	3,10	300,00	77,72	1,00	4,90	2,28	0,03	300,00				0,00
	3
		3 - 4	250,00	165	49,50	48,80	0,70	0,39	49,19	1,0	6,75	1,11	0,02	3,10	250,00	52,29	1,00	6,15	1,01	0,02	250,00				0,00
	4
		4 - 5	250,00	165	45,60	45,30	0,30	0,17	45,47	0,9	5,25	0,87	0,02	3,10	250,00	48,57	1,00	7,50	1,24	0,03	250,00				0,00
	5
		5 - 6	200,00	205	17,40	15,70	1,70	0,94	16,64	0,6	3,60	0,74	0,04	3,10	200,00	19,74	0,60	3,30	0,68	0,03	200,00				0,00
	6
		6 - 7	100,00	250	0,00	3,90	3,90	2,15	-6,05	0,5	4,40	-1,10	0,18	3,10	100,00	-2,94	0,50	7,00	-1,75	0,59	100,00				0,00
	7
		7 - 8	250,00	475	28,90	43,10	14,20	7,81	-50,91	0,9	5,00	-2,38	0,05	3,10	250,00	-47,81	0,90	5,25	-2,49	0,05	250,00				0,00
	8
		8 - 9	250,00	150	50,20	50,50	0,30	0,16	-50,67	0,9	5,00	-0,75	0,01	3,10	250,00	-47,56	0,90	5,25	-0,79	0,02	250,00				0,00
	9
		9 - 10	300,00	250	60,20	62,70	2,50	1,38	-64,08	1,0	5,80	-1,45	0,02	3,10	300,00	-58,50	1,00	6,00	-1,50	0,03	300,00				0,00
	10
		10 - 11	300,00	205	66,00	66,70	0,70	0,39	-67,09	1,0	5,60	-1,15	0,02	3,10	300,00	-61,51	1,00	6,00	-1,23	0,02	300,00				0,00
	11
		11 - 2	300,00	165	69,80	71,20	1,40	0,77	-71,97	1,0	5,50	-0,91	0,01	3,10	300,00	-66,40	1,00	5,20	-0,86	0,01	300,00				0,00
	2
											∑h1=	-2,57	0,41					∑h2=	-3,41	0,83
											poprawka		3,10122541459994					poprawka		2,05484645622051
Pierścień	Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Q na początku odcinka Qp [l/s]	Q na końcu odcinka Qk [l/s]	Zużycie na odcinku Qo [l/s]	0,55 Qo [l/s]	Pierwsze przybliżenie						Średnica d [mm]	Drugie przybliżenie
									Przepływ obliczeniowy Q1=Qk+0,55Q0 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i1 [%o]	Strata ciśnienia na odcinku h1=l i1	h1/Q1	delta Q2		Przewpływ obliczeniowy Q2 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
II	2	2 - 12	300,00	210	102,50	96,50	6,00	3,30	99,80	1,2	6,25	1,31	0,01	-2,47	300,00	97,33			0,00
	12
		12 - 13	300,00	165	84,80	82,80	2,00	1,10	83,90	1,0	4,80	0,79	0,01	-2,47	300,00	81,43			0,00
	13
		13 - 14	300,00	205	77,40	76,20	1,20	0,66	76,86	1,0	5,00	1,03	0,01	-2,47	300,00	74,39			0,00
	14
		14 - 15	250,00	250	63,00	53,90	9,10	5,01	58,91	1,0	6,25	1,56	0,03	-2,47	250,00	56,44			0,00
	15
		15 - 9	100,00	205	6,10	0,00	6,10	3,36	3,36	0,5	6,40	1,31	0,39	-2,47	100,00	0,89			0,00
	9
		9 - 10	300,00	250	60,20	62,70	2,50	1,38	-64,08	1,0	5,80	-1,45	0,02	-2,47	300,00	-69,65			0,00
	10
		10 - 11	300,00	205	66,00	66,70	0,70	0,39	-67,09	1,0	5,60	-1,15	0,02	-2,47	300,00	-72,66			0,00
	11
		11 - 2	300,00	165	69,80	71,20	1,40	0,77	-71,97	1,0	5,50	-0,91	0,01	-2,47	300,00	-77,54			0,00
	2
											∑h1=	2,50	0,51					∑h2=
											poprawka		-2,46954360799125
P		P - Zb	300,00	44	148,83	153,86	-5,03	-2,77	75,55	1,00	5,00	0,22
Zb
		ZB - 1	400,00	19	262,02	278,04	-16,02	-8,81	134,61	1,00	3,60	0,07
1
		1 - 2	400,00	220	278,04	261,50	16,54	9,10	135,30	1,00	3,60	0,79
2
		104,178148148148
		183,414119777778

---

Sheet 12: Cross max (2)

Pierścień	Węzeł	Przewód	Średnica d [mm]	Piate przybliżenie					Przewód	Średnica d [mm]	Długość l [m]	Przewpływ obliczeniowy Q3 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
				Przewpływ obliczeniowy Q3 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
I	2	2 - 3	300,00	82,94	1,00	4,80	2,23		2 - 3	300,00	465	82,94	1,00	4,80	2,23
	3
		3 - 4	250,00	57,51	1,00	6,20	1,02		3 - 4	250,00	165	57,51	1,00	6,20	1,02
	4
		4 - 5	250,00	53,79	1,00	6,50	1,07		4 - 5	250,00	165	53,79	1,00	6,50	1,07
	5
		5 - 6	200,00	24,96	0,70	4,00	0,82		5 - 6	200,00	205	24,96	0,70	4,00	0,82
	6
		6 - 7	100,00	2,28	0,30	2,18	0,55		6 - 7	100,00	250	2,28	0,30	2,18	0,55
	7
		7 - 8	250,00	-42,59	0,80	4,00	-1,90		7 - 8	250,00	475	-42,58	0,80	4,00	-1,90
	8
		8 - 9	250,00	-42,34	0,80	4,00	-0,60		8 - 9	250,00	150	-42,34	0,80	4,00	-0,60
	9
		9 - 10	300,00	-62,74	1,00	6,00	-1,50		9 - 10	300,00	250	-63,48	1,00	6,00	-1,50
	10
		10 - 11	300,00	-65,75	1,00	5,80	-1,19		10 - 11	300,00	205	-66,49	1,00	5,80	-1,19
	11
		11 - 2	300,00	-70,63	1,00	5,30	-0,87		11 - 2	300,00	165	-71,37	1,00	5,30	-0,87
	2
						∑h3=	-0,37
Pierścień	Węzeł	Przewód	Średnica d [mm]	Czwarte przybliżenie
				Przewpływ obliczeniowy Q3 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
II	2	2 - 11	300,00	70,63	1,00	5,30	0,87		2 - 11	300,00	165	71,37	1,00	5,30	0,87
	11
		11 - 10	300,00	65,75	1,00	5,80	1,19		11 - 10	300,00	205	66,49	1,00	5,80	1,19
	10
		10 - 9	300,00	62,74	1,00	6,00	1,50		10 - 9	300,00	250	63,48	1,00	6,00	1,50
	9
		9 - 15	100,00	3,63	0,50	5,40	1,11		9 - 15	100,00	205	4,37	0,50	5,40	1,11
	15
		15 - 14	250,00	-51,92	0,90	4,80	-1,20		15 - 14	250,00	250	-51,18	0,90	4,80	-1,20
	14
		14 - 13	300,00	-69,87	1,00	5,40	-1,11		14 - 13	300,00	205	-69,13	1,00	5,40	-1,11
	13
		13 - 12	300,00	-76,91	1,00	5,20	-0,86		13 - 12	300,00	165	-76,17	1,00	5,20	-0,86
	12
		12 - 2	300,00	-92,81	1,20	7,25	-1,52		12 - 2	300,00	210	-92,07	1,20	7,25	-1,52
	2
														∑h3=	-0,02
P		P - Zb
Zb
		ZB - 1
1
		1 - 2
2
		104,178148148148
		183,414119777778

---

Sheet 13: Cross pozary

Pierścień	Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Q na początku odcinka Qp [l/s]	Q na końcu odcinka Qk [l/s]	Zużycie na odcinku Qo [l/s]	0,55 Qo [l/s]	Pierwsze przybliżenie					Średnica d [mm]	Drugie przybliżenie
									Przepływ obliczeniowy Q1=Qk+0,55Q0 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i1 [%o]	Strata ciśnienia na odcinku h1=l i1	h1/Q1		Przewpływ obliczeniowy Q2 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
I	2	2 - 3	300,00	465	75,20	50,10	25,10	13,81	63,91	1,00	5,75	2,67	0,04	300,00	68,80			0,00
	3
		3 - 4	250,00	165	42,30	41,70	0,60	0,33	42,03	0,90	5,50	0,91	0,02	250,00	46,92			0,00
	4
		4 - 5	250,00	165	38,80	38,50	0,30	0,16	38,67	0,80	4,20	0,69	0,02	250,00	43,56			0,00
	5
		5 - 6	200,00	205	14,70	13,40	1,30	0,72	14,12	0,60	3,90	0,80	0,06	200,00	19,01			0,00
	6
		6 - 7	100,00	250	0,00	3,30	3,30	1,82	-5,12	0,60	8,20	-2,05	0,40	100,00	-0,22			0,00
	7
		7 - 8	250,00	475	44,70	56,90	12,20	6,71	-63,61	1,20	9,50	-4,51	0,07	250,00	-58,72			0,00
	8
		8 - 9	250,00	150	62,90	63,20	0,30	0,17	-63,37	1,20	9,50	-1,43	0,02	250,00	-58,47			0,00
	9
		9 - 10	300,00	250	71,50	73,60	2,10	1,16	-74,76	1,00	5,75	-1,44	0,02	300,00	-69,86			0,00
	10
		10 - 11	300,00	205	76,40	77,00	0,60	0,33	-77,33	1,00	5,00	-1,03	0,01	300,00	-72,44			0,00
	11
		11 - 2	300,00	165	79,70	80,90	1,20	0,66	-81,56	1,20	7,75	-1,28	0,02	300,00	-76,67			0,00
	2
											∑h1=	-6,66	0,68
											poprawka		4,89072046838247
Pierścień	Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Q na początku odcinka Qp [l/s]	Q na końcu odcinka Qk [l/s]	Zużycie na odcinku Qo [l/s]	0,55 Qo [l/s]	Pierwsze przybliżenie					Średnica d [mm]	Drugie przybliżenie
									Przepływ obliczeniowy Q1=Qk+0,55Q0 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i1 [%o]	Strata ciśnienia na odcinku h1=l i1	h1/Q1		Przewpływ obliczeniowy Q2 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
II	2	2 - 12	300,00	210	107,80	102,70	5,10	2,81	105,51	1,40	9,80	2,06	0,02	300,00	101,28			0,00
	12
		12 - 13	300,00	165	92,70	91,00	1,70	0,94	91,94	1,20	7,25	1,20	0,01	300,00	87,71			0,00
	13
		13 - 14	300,00	205	84,60	85,40	0,80	0,44	85,84	1,20	7,50	1,54	0,02	300,00	81,62			0,00
	14
		14 - 15	250,00	250	74,10	66,30	7,80	4,29	70,59	1,20	8,50	2,13	0,03	250,00	66,37			0,00
	15
		15 - 9	100,00	205	5,30	0,00	5,30	2,92	2,92	0,50	7,00	1,44	0,49	100,00	-1,31			0,00
	9
		9 - 10	300,00	250	71,50	73,60	2,10	1,16	-74,76	1,00	5,25	-1,31	0,02	300,00	-78,98			0,00
	10
		10 - 11	300,00	205	76,40	77,00	0,60	0,33	-77,33	1,00	5,20	-1,07	0,01	300,00	-81,55			0,00
	11
		11 - 2	300,00	165	79,70	80,90	1,20	0,66	-81,56	1,00	4,80	-0,79	0,01	300,00	-85,78			0,00
	2
											∑h1=	5,18	0,61
											poprawka		-4,22017229884244
P		P - Zb	300,00	44	148,83	153,86	-5,03	-2,77	75,55	1,00	5,20	0,23
Zb
		ZB - 1	400,00	19	262,02	278,04	-16,02	-8,81	134,61	1,00	3,50	0,07
1
		1 - 2	400,00	220	278,04	263,90	14,14	7,78	135,84	1,00	3,55	0,78
2

---

Sheet 14: Cross pozary (2)

Pierścień	Węzeł	Przewód	czwarte dla odcinka wspólnego					Przewód	Średnica d [mm]	Długość l [m]
			Przewpływ obliczeniowy Q3 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2					Przewpływ obliczeniowy Q3 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
I	2	2 - 3	74,13	1,00	5,25	2,44		2 - 3	300,00	465	74,13	1,00	5,25	2,44
	3
		3 - 4	52,25	0,90	4,80	0,79		3 - 4	250,00	165	52,25	0,90	4,80	0,79
	4
		4 - 5	48,89	0,90	5,10	0,84		4 - 5	250,00	165	48,89	0,90	5,10	0,84
	5
		5 - 6	24,34	0,70	4,10	0,84		5 - 6	200,00	205	24,34	0,70	4,10	0,84
	6
		6 - 7	5,11	0,60	7,90	1,98		6 - 7	100,00	250	5,11	0,60	7,90	1,98
	7
		7 - 8	-53,39	1,00	6,40	-3,04		7 - 8	250,00	475	-53,39	1,00	6,40	-3,04
	8
		8 - 9	-53,14	1,00	6,40	-0,96		8 - 9	250,00	150	-53,14	1,00	6,40	-0,96
	9
		9 - 10	-75,46	1,00	5,25	-1,31		9 - 10	300,00	250	-75,46	1,00	5,25	-1,31
	10
		10 - 11	-78,03	1,00	5,00	-1,03		10 - 11	300,00	205	-78,03	1,00	5,00	-1,03
	11
		11 - 2	-82,26	1,00	4,80	-0,79		11 - 2	300,00	165	-82,26	1,00	4,80	-0,79
	2
													∑h1=	-0,24
Pierścień	Węzeł	Przewód	Czwarte przybliżenie
			Przewpływ obliczeniowy Q3 [l/s]	Prędkość w przewodzie v1 [m/s]	Jednostkowy spadek ciśnienia i2 [%o]	Strata ciśnienia na odcinku h2=l i2
II	2	2 - 11	82,26	1,00	4,80	0,79		2 - 11	300,00	165	82,26	1,00	4,80	0,79
	11
		11 - 10	78,03	1,00	5,00	1,03		11 - 10	300,00	205	78,03	1,00	5,00	1,03
	10
		10 - 9	75,46	1,00	5,25	1,31		10 - 9	300,00	250	75,46	1,00	5,25	1,31
	9
		9 - 15	8,01	0,80	10,15	2,08		9 - 15	100,00	205	8,01	0,80	10,15	2,08
	15
		15 - 14	-59,66	1,00	6,10	-1,53		15 - 14	250,00	250	-59,66	1,00	6,10	-1,53
	14
		14 - 13	-74,91	1,00	5,20	-1,07		14 - 13	300,00	205	-74,91	1,00	5,20	-1,07
	13
		13 - 12	-81,01	1,00	5,00	-0,83		13 - 12	300,00	165	-81,01	1,00	5,00	-0,83
	12
		12 - 2	-94,58	1,20	7,10	-1,49		12 - 2	300,00	210	-94,58	1,20	7,10	-1,49
	2
													∑h1=	0,06
P		P - Zb
Zb
		ZB - 1
1
		1 - 2
2

---

Sheet 15: linia ciś. max

Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Przepływ obliczeniowy [l/s]	Prędkość w przewodzie v [m/s]	Jednostkowy spadek ciśnienia i [%o]	Strata ciśnienia na odcinku h	Rzędna terenu [m n.p.m.]	Ciśnienie wymagane Hw	Rzędna ciśnienia dostatecznego Rz l.c.d. [m H2O]	Rzędna linii ciśnień [m n.p.m.]	Ciśnienie w węźle H [mH2O]
													rzedna terenu nowa	rz lini cisn dostateczna	rz linii cisnien	rzedna osi przewodu	nowa rzedna osi przewodu
P	P - Zb	350,00	44	76,93	1,00	5,50	0,24	191,32			237,48	46,16	169,80		862,14	188,17	122,55		46,16
Zb								191,42			229,31	37,89	171,30		739,60	187,77	116,55
	Zb - 1	450,00	19	139,02	1,00	3,40	0,06
1								191,09	22,10	213,19	229,24	38,15	166,35	497,85	738,63	187,44	111,60
	1 - 2	450,00	220	135,30	1,00	3,60	0,79
2								189,95	31,50	221,45	228,45	38,50	149,25	621,75	726,75	187,05	105,75
	2 - 3	300,00	465	74,62	1,0	7,50	3,49
3								189,21	31,50	220,71	224,96	35,75	138,15	610,65	674,40	186,56	98,40
	3 - 4	250,00	165	49,19	1,0	8,20	1,35
4								188,56	31,50	220,06	223,61	35,05	128,40	600,90	654,15	185,91	88,65
	4 - 5	250,00	165	45,47	1,0	8,00	1,32
5								188,24	31,50	219,74	222,29	34,05	123,60	596,10	634,35	186,09	91,35
	5 - 6	150,00	205	16,64	0,9	16,00	3,28
6								187,51	31,50	219,01	219,01	31,50	112,65	585,15	585,15	185,61	84,15
	6 - 7	100,00	250	-6,05	0,5	4,50	1,13
7								186,74	31,50	218,24	220,14	33,40	101,10	573,60	602,10	183,84	57,60
	7 - 8	300,00	475	-50,91	1,0	5,00	2,38
8								187,47	31,50	218,97	222,52	35,05	112,05	584,55	637,80	184,57	68,55
	8 - 9	300,00	150	-50,67	1,0	5,50	0,83
9								187,71	28,30	216,01	223,35	35,64	115,65	540,15	650,25	185,81	87,15
	9 - 15	100,00	205	3,36	0,5	5,80	1,19
15								188,06	28,30	216,36	224,54	36,48	120,90	545,40	668,10	185,16	77,40
	15 - 14	300,00	250	58,91	1,0	5,50	1,38
14								189,09	28,30	217,39	225,92	36,83	136,35	560,85	688,80	186,19	92,85
	14 - 13	300,00	205	76,86	1,0	5,00	1,03
13								189,73	31,50	221,23	226,95	37,22	145,95	618,45	704,25	186,83	102,45
	13 - 12	300,00	165	83,90	1,0	4,50	0,74
12								190,37	28,30	218,67	227,69	37,32	155,55	580,05	715,35	187,47	112,05
	12 - 2	300,00	210	99,80	1,1	4,40	0,92
2								189,95	31,50	221,45	228,61	38,66	149,25	621,75	729,15	187,05	105,75
										221,45

---

Sheet 16: linia ciś. max (2)

Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Przepływ obliczeniowy [l/s]	Prędkość w przewodzie v [m/s]	Jednostkowy spadek ciśnienia i [%o]	Strata ciśnienia na odcinku h	Rzędna terenu [m n.p.m.]	Ciśnienie wymagane Hw	Rzędna ciśnienia dostatecznego Rz l.c.d. [m H2O]	Rzędna linii ciśnień [m n.p.m.]	Ciśnienie w węźle H [mH2O]	rzedna terenu nowa	rz lini cisn dostateczna	rz linii cisnien	rzedna osi przewodu	nowa rzedna osi przewodu
P	P - Zb	300,00	44	76,93	1,00	5,00	0,22	191,32			233,56	42,24	169,80		803,37	188,42	126,3		42,24
Zb								191,42			225,41	33,99	171,30		681,16	188,02	120,30
	Zb - 1	400,00	19	139,02	1,00	3,60	0,07
1								191,09	22,10	213,19	225,34	34,25	166,35	497,85	680,13	187,69	115,35
	1 - 2	400,00	220	135,30	1,00	3,60	0,79
2								189,95	31,50	221,45	224,55	34,60	149,25	621,75	668,25	187,05	105,75
	2 - 3	300,00	465	82,94	1,00	4,80	2,23
3								189,21	31,50	220,71	222,32	33,11	138,15	610,65	634,77	186,56	98,40
	3 - 4	250,00	165	57,51	1,00	6,20	1,02
4								188,56	31,50	220,06	221,30	32,74	128,40	600,90	619,43	185,91	88,65
	4 - 5	250,00	165	53,79	1,00	6,50	1,07
5								188,24	31,50	219,74	220,22	31,98	123,60	596,10	603,34	185,84	87,60
	5 - 6	200,00	205	24,96	0,70	4,00	0,82
6								187,51	31,50	219,01	219,01	31,50	112,65	585,15	585,15	185,61	84,15
	6 - 7	100,00	250	2,28	0,30	2,18	0,55
7								186,74	31,50	218,24	218,47	31,73	101,10	573,60	576,98	184,09	61,35
	7 - 8	250,00	475	-42,58	0,80	4,00	1,90
8								187,47	31,50	218,97	220,37	32,90	112,05	584,55	605,48	184,82	72,30
	8 - 9	250,00	150	-42,34	0,80	4,00	0,60
9								187,71	28,30	216,01	220,97	33,26	115,65	540,15	614,48	185,81	87,15
	9 - 15	100,00	205	4,37	0,50	5,40	1,11
15								188,06	28,30	216,36	219,86	31,80	120,90	545,40	597,87	185,41	81,15
	15 - 14	250,00	250	-51,18	0,90	4,80	1,20
14								189,09	28,30	217,39	221,06	31,97	136,35	560,85	615,87	186,19	92,85
	14 - 13	300,00	205	-69,13	1,00	5,40	1,11
13								189,73	31,50	221,23	222,17	32,44	145,95	618,45	632,48	186,83	102,45
	13 - 12	300,00	165	-76,17	1,00	5,20	0,86
12								190,37	28,30	218,67	223,02	32,65	155,55	580,05	645,35	187,47	112,05
	12 - 2	300,00	210	-92,07	1,20	7,25	1,52
2								189,95	31,50	221,45	224,55	34,60	149,25	621,75	668,18	187,05	105,75
			221,45

---

Sheet 17: linia cis. pozary

Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Przepływ obliczeniowy [l/s]	Prędkość w przewodzie v [m/s]	Jednostkowy spadek ciśnienia i [%o]	Strata ciśnienia na odcinku h	Rzędna terenu [m n.p.m.]	Ciśnienie wymagane Hw	Rzędna ciśnienia dostatecznego Rz l.c.d. [m H2O]	Rzędna linii ciśnień [m n.p.m.]	Ciśnienie w węźle H [mH2O]
													rzedna terenu nowa	rz lini cisn dostateczna	rz linii cisnien
P	P - Zb	350,00	44	76,93	1,00	5,50	0,24	191,32			237,48	46,16	169,80		862,1444175
Zb								191,42			229,31	37,89	171,30		739,60
	Zb - 1	450,00	19	139,02	1,00	3,40	0,06
1								191,09	20,00	211,09	229,24	38,15	166,35	466,35	738,63
	1 - 2	450,00	220	135,84	1,00	3,60	0,79
2								189,95	20,00	209,95	228,45	38,50	149,25	449,25	726,75
	2 - 3	300,00	465	63,91	1,00	6,00	2,79
3								189,21	20,00	209,21	225,66	36,45	138,15	438,15	684,90
	3 - 4	250,00	165	42,03	1,00	8,50	1,40
4								188,56	20,00	208,56	224,26	35,70	128,40	428,40	663,86
	4 - 5	250,00	165	38,67	1,00	9,00	1,49
5								188,24	20,00	208,24	222,77	34,53	123,60	423,60	641,59
	5 - 6	150,00	205	14,12	1,00	10,60	2,17
6								187,51	20,00	207,51	220,60	33,09	112,65	412,65	608,99
	6 - 7	100,00	250	-5,12	0,60	5,00	1,25
7								186,74	20,00	206,74	219,35	32,61	101,10	401,10	590,24
	7 - 8	300,00	475	-63,61	1,00	5,50	2,61
8								187,47	20,00	207,47	221,96	34,49	112,05	412,05	629,43
	8 - 9	300,00	150	-63,37	1,00	5,00	0,75
9								187,71	20,00	207,71	222,71	35,00	115,65	415,65	640,68
	9 - 15	100,00	205	2,92	0,50	6,00	1,23
15								188,06	20,00	208,06	223,94	35,88	120,90	420,90	659,13
	15 - 14	300,00	250	70,59	1,00	5,50	1,38
14								189,09	20,00	209,09	225,32	36,23	136,35	436,35	679,76
	14 - 13	300,00	205	85,84	1,00	5,00	1,03
13								189,73	20,00	209,73	226,34	36,61	145,95	445,95	695,13
	13 - 12	300,00	165	91,94	1,00	5,00	0,83
12								190,37	20,00	210,37	227,17	36,80	155,55	455,55	707,51
	12 - 2	300,00	210	105,51	1,10	6,00	1,26
2								189,95	20,00	209,95	228,43	38,48	149,25	449,25	726,41
										211,09

---

Sheet 18: linia cis. pozary (2)

Węzeł	Przewód	Średnica d [mm]	Długość l [m]	Przepływ obliczeniowy [l/s]	Prędkość w przewodzie v [m/s]	Jednostkowy spadek ciśnienia i [%o]	Strata ciśnienia na odcinku h	Rzędna terenu [m n.p.m.]	Ciśnienie wymagane Hw	Rzędna ciśnienia dostatecznego Rz l.c.d. [m H2O]	Rzędna linii ciśnień [m n.p.m.]	Ciśnienie w węźle H [mH2O]	rzedna terenu nowa	rz lini cisn dostateczna	rz linii cisnien
P	P - Zb	300,00	44	76,93	1,00	5,20	0,23	191,32			233,57	42,25	169,80		803,497134
Zb								191,42			225,41	33,99	171,30		681,15
	Zb - 1	400,00	19	139,02	1,00	3,50	0,07
1								191,09	20,00	211,09	225,34	34,25	166,35	466,35	680,15
	1 - 2	400,00	220	135,84	1,00	3,55	0,78
2								189,95	20,00	209,95	224,56	34,61	149,25	449,25	668,44
	2 - 3	300,00	465	74,13	1,00	5,25	2,44
3								189,21	20,00	209,21	222,12	32,91	138,15	438,15	631,82
	3 - 4	250,00	165	52,25	0,90	4,80	0,79
4								188,56	20,00	208,56	221,33	32,77	128,40	428,40	619,94
	4 - 5	250,00	165	48,89	0,90	5,10	0,84
5								188,24	20,00	208,24	220,49	32,25	123,60	423,60	607,31
	5 - 6	200,00	205	24,34	0,70	4,10	0,84
6								187,51	20,00	207,51	219,65	32,14	112,65	412,65	594,71
	6 - 7	100,00	250	5,11	0,60	7,90	1,98
7								186,74	20,00	206,74	217,67	30,93	101,10	401,10	565,08
	7 - 8	250,00	475	-53,39	1,00	6,40	3,04
8								187,47	20,00	207,47	220,71	33,24	112,05	412,05	610,68
	8 - 9	250,00	150	-53,14	1,00	6,40	0,96
9								187,71	20,00	207,71	221,67	33,96	115,65	415,65	625,08
	9 - 15	100,00	205	8,01	0,80	10,15	2,08
15								188,06	20,00	208,06	219,59	31,53	120,90	420,90	593,87
	15 - 14	250,00	250	-59,66	1,00	6,10	1,53
14								189,09	20,00	209,09	221,12	32,03	136,35	436,35	616,75
	14 - 13	300,00	205	-74,91	1,00	5,20	1,07
13								189,73	20,00	209,73	222,18	32,45	145,95	445,95	632,74
	13 - 12	300,00	165	-81,01	1,00	5,00	0,83
12								190,37	20,00	210,37	223,01	32,64	155,55	455,55	645,11
	12 - 2	300,00	210	-94,58	1,20	7,10	1,49
2								189,95	20,00	209,95	224,50	34,55	149,25	449,25	667,48
										211,09

---

Sheet 19: przewody tloczne st1

Numer węzła	Numer odcinka	Przepływ na odcinku [l/s]	Długość odcinka L, m	Średnica D [mm]	Prędkość przepływu na odcinku [m/s]	Jednostkowy spadek linii ciśnień i [%o]	Strata ciśnienia na odcinku h [m]	Rzędna linii ciśnień m n.p.m.	Rzędna wysokości podnoszenia pompy m n.p.m.	Wymagana wysokość dławienia [m]
studnia 1	st. 1 - A	3,83	86,6	100	0,7	10	0,866	202,01	207,13	5,12
A								201,15
	A - B	3,83	50	100	0,7	10	0,5
B								200,65
	B - C	7,59	50	100	0,7	9	0,45
C								200,20
	C - D	11,42	100	150	0,7	6,5	0,65
D								199,55
	D - K	22,84	200	200	0,7	2,9	0,58
K								198,97
	K - S	44,68	200	300	0,7	2,7	0,54
S								198,43
	S - St.U	66,05	50	350	0,7	2,1	0,105
SUW								198,32
Numer węzła	Numer odcinka	Przepływ na odcinku [l/s]	Długość odcinka L, m	Średnica D [mm]	Prędkość przepływu na odcinku [m/s]	Jednostkowy spadek linii ciśnień i [%o]	Strata ciśnienia na odcinku h [m]	Rzędna linii ciśnień m n.p.m.	Rzędna wysokości podnoszenia pompy m n.p.m.	Wymagana wysokość dławienia [m]
STUDNIA 13	13 - O	3,83	#VALUE!	100	0,7	10	#VALUE!	#VALUE!	214,32	#VALUE!
O								200,12
	O -P	3,83	50	100	0,7	10	0,5
P								199,62
	P - R	7,59	50	100	0,7	9	0,45
R								199,17
	R - S	11,42	100	150	0,7	6,5	0,65
S								198,52
	S - SUW	20,37	50	200	0,7	4	0,2
SUW								198,32

---

Sheet 20: przewody tloczne 13

Numer węzła	Numer odcinka	Przepływ na odcinku [l/s]	Długość odcinka L, m	Średnica D [mm]	Prędkość przepływu na odcinku [m/s]	Jednostkowy spadek linii ciśnień i [%o]	Strata ciśnienia na odcinku h [m]	Rzędna linii ciśnień m n.p.m.	Rzędna wysokości podnoszenia pompy m n.p.m.	Wymagana wysokość dławienia [m]
STUDNIA 13	13 - O	3,83	86,6	100	0,7	10	0,866	200,99	214,32	13,33
O								200,12
	O -P	3,83	50	100	0,7	10	0,5
P								199,62
	P - R	7,59	50	100	0,7	9	0,45
R								199,17
	R - S	11,42	100	150	0,7	6,5	0,65
S								198,52
	S - SUW	20,37	50	200	0,7	4	0,2
SUW								198,32
