Overview

my_gruntpro2
Profil skarpy
Naprężenia pierwotne

---

Sheet 1: my_gruntpro2

Parametry geotechniczne
Grunt	H [m]	Sr	Id	Il	g [kN/m3]	f [stopnie]	c [kPa]
glina piaszczysta	2,5	0,00	0,00	0,05	21,6	21,0	37,0
piasek średni	3,5	0,20	0,45	0,00	16,7	33,0	0,0
piasek gliniasty	3,5	0,00	0,00	0,25	21,1	17,5	30,0
ił piaszczysty	0,5	0,00	0,00	0,18	20,6	19,0	33,0
S=	10,0
Grunt	Dzi [m]	goi [kN/m3]	Dzi gi [kPa]	c [kPa]	SDzi gi [kPa]	c/SDzi gi [*]	f	tgf	tgY=tgf+c/SDzigi	ctgYi	SDzi ctgYi=Xi [m]
glina piaszczysta	0,625	21,6	13,50	37,0	13,50	2,7407	21,0	0,3839	3,1246	0,3200	0,2000
	0,625	21,6	13,50	37,0	27,00	1,3704	21,0	0,3839	1,7542	0,5700	0,5563
	0,625	21,6	13,50	37,0	40,50	0,9136	21,0	0,3839	1,2974	0,7707	1,0380
	0,625	21,6	13,50	37,0	54,00	0,6852	21,0	0,3839	1,0690	0,9354	1,6227
piasek średni	3,500	16,7	58,45	0,0	112,45	0,0000	33,0	0,6494	0,6494	1,5399	7,0122
piasek gliniasty	0,875	21,1	18,46	30,0	130,91	0,2292	17,5	0,3153	0,5445	1,8367	8,6193
	0,875	21,1	18,46	30,0	149,38	0,2008	17,5	0,3153	0,5161	1,9375	10,3146
	0,875	21,1	18,46	30,0	167,84	0,1787	17,5	0,3153	0,4940	2,0241	12,0857
	0,875	21,1	18,46	30,0	186,30	0,1610	17,5	0,3153	0,4763	2,0994	13,9226
ił piaszczysty	0,500	20,6	10,30	33,0	196,60	0,1679	19,0	0,3443	0,5122	1,9524	14,8989
S=	10,0
									tg agranicz=	0,67119
	Dane do wykresu								agranicz=	33,869	deg
	z[m]	Xi
	0,000	0,000
	0,625	0,200
	1,250	0,556
	1,875	1,038
	2,500	1,623
	6,000	7,012
	6,875	8,619
	7,750	10,315
	8,625	12,086		Grunt	H [m]	Sr	Id	Il	g [kN/m3]	f [stopnie]	c [kPa]
	9,500	13,923
	10,000	14,899		glina piaszczysta	2,5	0,00	0,00	0,05	21,6	21,0	37,0
				piasek średni	3,5	0,20	0,45	0,00	16,7	33,0	0,0
				piasek gliniasty	3,5	0,00	0,00	0,25	21,1	17,5	30,0
				ił piaszczysty	0,5	0,00	0,00	0,18	20,6	19,0	33,0
				i	hi [m]	hi+1[m]	bi [m]	tga	ai	Pole [m2]	Pole Gp [m2]	gi	Pole Ps	gi	Pole Pg	gi	Pole Ip	gi	Gi [kN]	Wi [kN]	Ni [kN]	Bi [kN]	li [m]	ci	fi	Ti [kN]
				1	0,00	2,50	0,20	12,50000	85,43	0,2500	0,2500	21,6	0,0000	16,7	0,0000	21,1	0,0000	20,6	5,40	5,40	0,43	5,38	2,51	37	21,0	92,96
				2	2,50	6,00	0,80	4,37500	77,12	3,4000	2,0000	21,6	1,4000	16,7	0,0000	21,1	0,0000	20,6	66,58	66,58	14,84	64,91	3,59	0,0	33,0	9,63
				3	6,00	9,50	1,60	2,18750	65,43	12,4000	4,0000	21,6	5,6000	16,7	2,8000	21,1	0,0000	20,6	239,00	719,00	298,93	653,91	3,85	30,0	17,5	209,70
				4	9,50	11,60	1,40	1,50000	56,31	14,7700	3,5000	21,6	4,9000	16,7	4,9000	21,1	1,4700	20,6	291,10	711,10	394,45	591,67	2,52	33	19,0	219,11
				5	11,60	14,00	2,00	1,20000	50,19	25,6000	5,0000	21,6	7,0000	16,7	7,0000	21,1	6,6000	20,6	508,56	1108,56	709,68	851,62	3,12	33	19,0	347,46
				6	14,00	15,80	2,00	0,90000	41,99	29,8000	5,0000	21,6	7,0000	16,7	7,0000	21,1	10,8000	20,6	595,08	1195,08	888,30	799,47	2,69	33	19,0	394,66
				7	15,80	17,20	2,00	0,70000	34,99	33,0000	5,0000	21,6	7,0000	16,7	7,0000	21,1	14,0000	20,6	661,00	1261,00	1033,05	723,14	2,44	33	19,0	436,27
				8	17,20	18,20	2,00	0,50000	26,57	35,4000	5,0000	21,6	7,0000	16,7	7,0000	21,1	16,4000	20,6	710,44	1310,44	1172,09	586,05	2,24	33	19,0	477,37
				9	18,20	19,00	2,00	0,40000	21,80	37,2000	5,0000	21,6	7,0000	16,7	7,0000	21,1	18,2000	20,6	747,52	1347,52	1251,14	500,46	2,15	33	19,0	501,89
				10	19,00	19,70	2,00	0,35000	19,29	38,7000	5,0000	21,6	7,0000	16,7	7,0000	21,1	19,7000	20,6	778,42	1378,42	1301,03	455,36	2,12	33	19,0	517,91
				11	19,70	20,10	2,00	0,20000	11,31	39,8000	5,0000	21,6	7,0000	16,7	7,0000	21,1	20,8000	20,6	801,08	801,08	785,52	157,10	2,04	33	19,0	337,78
				12	20,10	20,20	1,00	0,10000	5,71	20,1500	2,5000	21,6	3,5000	16,7	3,5000	21,1	10,6500	20,6	405,69	405,69	403,68	40,37	1,00	33	19,0	172,16
				13	20,20	19,30	2,00	0,05002	2,86	39,5000	4,0000	21,6	7,0000	16,7	7,0000	21,1	21,5000	20,6	793,90	793,90	792,91	39,66	2,00	33	19,0	339,10
				14	19,30	18,20	2,00	-0,04998	-2,86	37,5000	2,0000	21,6	7,0000	16,7	7,0000	21,1	21,5000	20,6	750,70	750,70	749,76	-37,47	2,00	33	19,0	324,25
				15	18,20	16,90	2,00	-0,14998	-8,53	35,1000	0,2500	21,6	6,9750	16,7	7,0000	21,1	20,8750	20,6	699,61	699,61	691,87	-103,77	2,02	33	19,0	304,97
				16	16,90	15,40	2,00	-0,24998	-14,04	32,3000	0,0000	21,6	5,0000	16,7	7,0000	21,1	20,3000	20,6	649,38	649,38	629,99	-157,49	2,06	33	19,0	284,96
				17	15,40	13,70	2,00	-0,34998	-19,29	29,1000	0,0000	21,6	3,0000	16,7	7,0000	21,1	19,1000	20,6	591,26	591,26	558,07	-195,31	2,12	33	19,0	262,08
				18	13,70	11,70	2,00	-0,49998	-26,56	25,4000	0	21,6	1,0000	16,7	7,0000	21,1	17,4000	20,6	522,84	522,84	467,65	-233,81	2,24	33	19,0	234,81
				19	11,70	9,50	2,00	-0,59998	-30,96	21,2000	0	21,6	0,0000	16,7	6,0000	21,1	15,2000	20,6	439,72	439,72	377,06	-226,23	2,33	33	19,0	206,80
				20	9,50	6,90	2,00	-0,79998	-38,66	16,4000	0	21,6	0	16,7	4,0000	21,1	12,4000	20,6	339,84	339,84	265,37	-212,29	0,00	33	19,0	91,38
				21	6,90	3,80	2,00	-1,04998	-46,40	10,7000	0	21,6	0	16,7	2,0000	21,1	8,7000	20,6	221,42	221,42	152,71	-160,34	2,90	33	19,0	148,28
				22	3,80	0,00	2,00	-1,39998	-54,46	3,8000	0	21,6	0	16,7	0,2500	21,1	3,5500	20,6	78,41	78,41	45,57	-63,80	3,44	33	19,0	129,24
					F4=	1,48				541,4700	53,5000		94,3750		114,4500		279,1450				S	4078,58			S	6042,78
												suma	541,4700
				i	hi [m]	hi+1[m]	bi [m]	tga	ai	Pole [m2]	Pole Gp [m2]	gi	Pole Ps	gi	Pole Pg	gi	Pole Ip	gi	Gi [kN]	Wi [kN]	Ni [kN]	Bi [kN]	li [m]	ci	fi	Ti [kN]
				1	0,00	2,50	1,00	2,50000	68,20	1,2500	1,2500	21,6	0,0000	16,7	0,0000	21,1	0,0000	20,6	27,00	327,00	121,44	303,61	2,69	37	21,0	146,24
				2	2,50	4,60	1,00	2,10000	64,54	3,5500	2,5000	21,6	1,0500	16,7	0,0000	21,1	0,0000	20,6	71,54	371,54	159,74	335,44	2,33	0,0	33,0	103,73
				3	4,60	6,00	1,00	1,40000	54,46	5,3000	2,5000	21,6	2,8000	16,7	0,0000	21,1	0,0000	20,6	100,76	400,76	232,94	326,11	1,72	0,0	33,0	151,27
				4	6,00	8,20	1,80	1,22222	50,71	12,7800	4,5000	21,6	6,3000	16,7	1,9800	21,1	0,0000	20,6	244,19	784,19	496,58	606,93	2,84	30	17,5	241,85
				5	8,20	9,50	1,40	0,92857	42,88	12,3900	3,5000	21,6	4,9000	16,7	3,9900	21,1	0,0000	20,6	241,62	661,62	484,83	450,20	1,91	30	17,5	210,18
				6	9,50	10,70	1,60	0,75000	36,87	16,1600	4,0000	21,6	5,6000	16,7	5,6000	21,1	0,9600	20,6	317,86	797,86	638,28	478,71	2,00	33	19,0	285,78
				7	10,70	11,90	2,00	0,60000	30,96	22,6000	5,0000	21,6	7,0000	16,7	7,0000	21,1	3,6000	20,6	446,76	446,76	383,09	229,86	2,33	33	19,0	208,88
				8	11,90	12,40	1,00	0,50000	26,57	12,1500	2,5000	21,6	3,5000	16,7	3,5000	21,1	2,6500	20,6	240,89	240,89	215,46	107,73	1,12	33	19,0	111,08
				9	12,40	12,20	2,00	0,40002	21,80	24,6000	4,0000	21,6	7,0000	16,7	7,0000	21,1	6,6000	20,6	486,96	486,96	452,13	180,86	2,15	33	19,0	226,76
				10	12,20	11,70	2,00	0,25002	14,04	23,9000	2,0000	21,6	7,0000	16,7	7,0000	21,1	7,9000	20,6	470,54	470,54	456,49	114,13	2,06	33	19,0	225,21
				11	11,70	11,00	2,00	0,15002	8,53	22,7000	0,2500	21,6	6,7500	16,7	7,0000	21,1	8,7000	20,6	445,05	445,05	440,12	66,03	2,02	33	19,0	218,28
				12	11,00	10,10	2,00	0,05002	2,86	21,1000	0,0000	21,6	5,0000	16,7	7,0000	21,1	9,1000	20,6	418,66	418,66	418,14	20,92	2,00	33	19,0	210,06
				13	10,10	9,00	2,00	-0,04998	-2,86	19,1000	0,0000	21,6	3,0000	16,7	7,0000	21,1	9,1000	20,6	385,26	385,26	384,78	-19,23	2,00	33	19,0	198,57
				14	9,00	7,70	2,00	-0,14998	-8,53	16,7000	0,0000	21,6	1,0000	16,7	7,0000	21,1	8,7000	20,6	343,62	343,62	339,82	-50,97	2,02	33	19,0	183,75
				15	7,70	6,20	2,00	-0,24998	-14,04	13,9000	0,0000	21,6	0,0000	16,7	6,0000	21,1	7,9000	20,6	289,34	289,34	280,70	-70,17	2,06	33	19,0	164,68
				16	6,20	4,40	2,00	-0,39998	-21,80	10,6000	0,0000	21,6	0,0000	16,7	4,0000	21,1	6,6000	20,6	220,36	220,36	204,60	-81,84	2,15	33	19,0	141,53
				17	4,40	2,30	2,00	-0,54998	-28,81	6,7000	0,0000	21,6	0,0000	16,7	2,0000	21,1	4,7000	20,6	139,02	139,02	121,81	-66,99	2,28	33	19,0	117,27
				18	2,30	0,00	2,00	-0,64998	-33,02	2,3000	0	21,6	0,0000	16,7	0,2500	21,1	2,0500	20,6	47,51	47,51	39,83	-25,89	2,39	33	19,0	92,43
					F4=	1,11				247,7800	32,0000		60,9000		76,3200		78,5600				S	2905,44			S	3237,57
												suma	247,7800

---

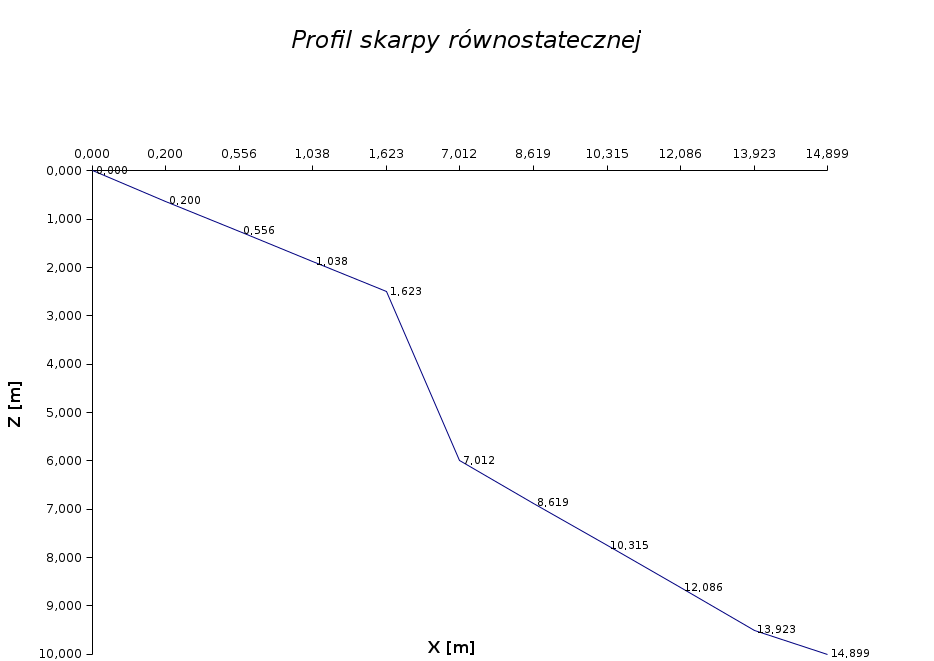

Sheet 2: Profil skarpy

---

Sheet 3: Naprężenia pierwotne
