Mgr lab5 badanie trójosiowego ścinania gruntu bart


Overview

Arkusz1
wykresy
skrzynka
skrzynka1


Sheet 1: Arkusz1

E2

P

q
u






R kola















srodek kola

e=Dl/l 1-e czujnik dynamometru P/A0 s1-s3=(1-e)(P/A0) s3 s1 ciśnienie w porach s3` s1` 0,5*(s1`+s3`) 0,5*(s1+s3) 0,5*(s1-s3) s1`/s3`
odczyt poprawione odczyt
%
mm kG kN kPa kPa kG/cm^2 kPa kPa KG/cm^2 kPa kPa kPa kPa kPa kPa
0,00% 100,00% 0,000 0,00 0,00 0,00 0,00 0,5 500,00 500,00 0,07 24,00 476,00 476,00 476,00 500,00 0,00 1,00
1,20% 98,80% 0,095 4,75 0,05 41,08 135,00 0,5 500,00 635,00 0,08 27,00 473,00 608,00 540,50 567,50 67,50 1,29
2,10% 97,90% 0,155 7,75 0,08 67,02 291,00 0,5 500,00 791,00 0,08 32,00 468,00 759,00 613,50 645,50 145,50 1,62
3,10% 96,90% 0,201 10,05 0,10 86,91 375,00 0,5 500,00 875,00 0,09 37,00 463,00 838,00 650,50 687,50 187,50 1,81
4,00% 96,00% 0,260 13,00 0,13 112,43 472,00 0,5 500,00 972,00 0,10 41,00 459,00 931,00 695,00 736,00 236,00 2,03
4,90% 95,10% 0,298 14,90 0,15 128,86 557,00 0,5 500,00 1057,00 0,10 43,00 457,00 1014,00 735,50 778,50 278,50 2,22
6,00% 94,00% 0,330 16,50 0,16 142,69 630,00 0,5 500,00 1130,00 0,12 43,00 457,00 1087,00 772,00 815,00 315,00 2,38
7,00% 93,00% 0,351 17,55 0,17 151,78 694,00 0,5 500,00 1194,00 0,13 46,00 454,00 1148,00 801,00 847,00 347,00 2,53
8,00% 92,00% 0,369 18,45 0,18 159,56 747,00 0,5 500,00 1247,00 0,11 46,00 454,00 1201,00 827,50 873,50 373,50 2,65
9,10% 90,90% 0,381 19,05 0,19 164,75 786,00 0,5 500,00 1286,00 0,10 46,00 454,00 1240,00 847,00 893,00 393,00 2,73
10,20% 89,80% 0,391 19,55 0,19 169,07 812,00 0,5 500,00 1312,00 0,10 46,00 454,00 1266,00 860,00 906,00 406,00 2,79
#VALUE! #VALUE! 0,400 20,00 0,20 172,96 826,00 0,5 500,00 1326,00 0,08 46,00 454,00 1280,00 867,00 913,00 413,00 2,82























skalowanie dynamometru:













0,5 mm=25kG
l= 76 mm










1,0mm=53,3KG
A0= 0,001134 m^2






Sheet 2: wykresy


s1-s3 e
0,000 0,000
0,697 64,409
1,421 112,960
2,199 150,130
2,987 180,382
3,816 202,963
4,697 233,704
5,566 248,551
6,474 256,508
7,375 260,867
8,263 262,595
9,178 263,745
10,086 264,838

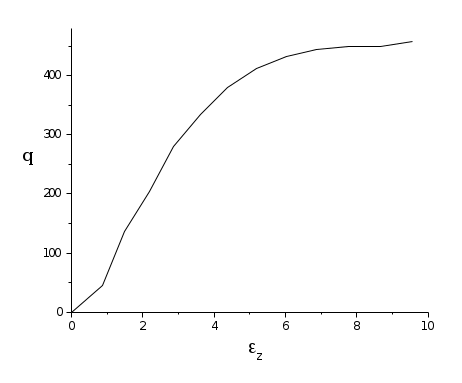

s1-s3 e
0,000 0,000
0,857 45,014
1,493 136,730
2,184 203,445
2,868 279,828
3,618 333,645
4,382 379,045
5,184 411,701
6,026 431,002
6,868 443,550
7,763 449,699
8,671 449,395
9,553 456,898





Sheet 3: skrzynka



Sheet 4: skrzynka1

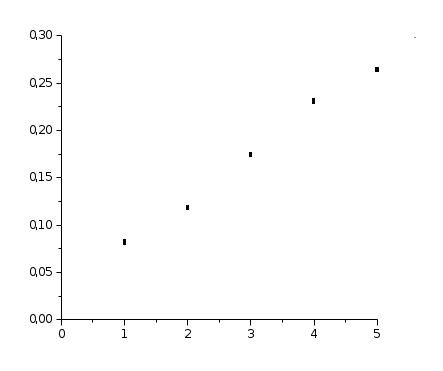

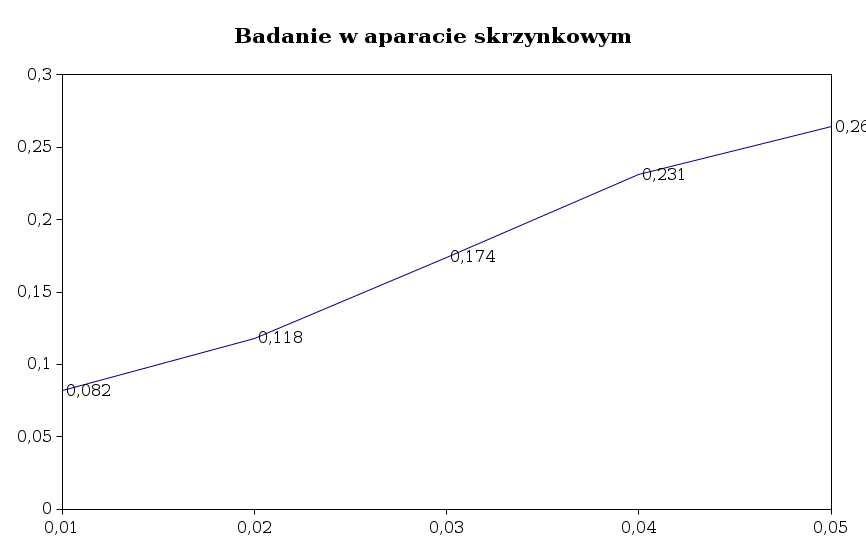

su Cu Cu
kN/cm^2 [mm] [kN]
0,01 0,175 0,082
0,02 0,25 0,118
0,03 0,37 0,174
0,04 0,49 0,231
0,05 0,56 0,264
