Overview

Arkusz1
wykresy
skrzynka
skrzynka1

---

Sheet 1: Arkusz1

			E2			P			q		u								R kola
																		srodek kola
czas	czujnik odkształ	Dl	e=Dl/l	1-e	czujnik dynamometru			P/A0	s1-s3=(1-e)(P/A0)	s3		s1	ciśnienie w porach		s3`	s1`	0,5*(s1`+s3`)	0,5*(s1+s3)	0,5*(s1-s3)	s1`/s3`
					odczyt	poprawione							odczyt
	mm	mm	%		mm	kG	kN	kPa	kPa	kG/cm^2	kPa	kPa	KG/cm^2	kPa	kPa	kPa	kPa	kPa	kPa
00:00	0,00	0,00	0,00%	100,00%	0,000	0,00	0,00	0,00	0,00	0,5	49,04	49,04	0,07	6,86	42,17	42,17	42,17	49,04	0,00	1,00
00:10	0,48	0,48	0,63%	99,37%	0,095	4,75	0,05	41,08	40,82	0,5	49,04	89,85	0,08	7,85	41,19	82,01	61,60	69,44	20,41	1,99
00:20	0,99	0,99	1,30%	98,70%	0,155	7,75	0,08	67,02	66,15	0,5	49,04	115,19	0,08	7,85	41,19	107,34	74,26	82,11	33,08	2,61
00:30	1,52	1,52	2,00%	98,00%	0,201	10,05	0,10	86,91	85,18	0,5	49,04	134,21	0,09	8,83	40,21	125,38	82,80	91,62	42,59	3,12
00:45	2,32	2,32	3,05%	96,95%	0,260	13,00	0,13	112,43	108,99	0,5	49,04	158,03	0,10	9,81	39,23	148,22	93,72	103,53	54,50	3,78
01:00	3,13	3,13	4,12%	95,88%	0,298	14,90	0,15	128,86	123,55	0,5	49,04	172,59	0,10	9,81	39,23	162,78	101,00	110,81	61,78	4,15
01:15	3,95	3,95	5,20%	94,80%	0,330	16,50	0,16	142,69	135,28	0,5	49,04	184,31	0,12	11,77	37,27	172,54	104,91	116,67	67,64	4,63
01:30	4,77	4,77	6,28%	93,72%	0,351	17,55	0,17	151,78	142,25	0,5	49,04	191,28	0,13	12,75	36,29	178,54	107,41	120,16	71,12	4,92
01:45	5,60	5,60	7,37%	92,63%	0,369	18,45	0,18	159,56	147,80	0,5	49,04	196,84	0,11	10,79	38,25	186,05	112,15	122,94	73,90	4,86
02:00	6,44	6,44	8,47%	91,53%	0,381	19,05	0,19	164,75	150,79	0,5	49,04	199,82	0,10	9,81	39,23	190,02	114,62	124,43	75,39	4,84
02:15	7,28	7,28	9,58%	90,42%	0,391	19,55	0,19	169,07	152,88	0,5	49,04	201,91	0,10	9,81	39,23	192,10	115,67	125,47	76,44	4,90
02:30	8,13	8,13	10,70%	89,30%	0,400	20,00	0,20	172,96	154,46	0,5	49,04	203,50	0,08	7,85	41,19	195,65	118,42	126,27	77,23	4,75
00:00	0,000	0,000	0,00%	100,00%	0,000	0,00	0,00	0,00	0,00	2,0	196,14	196,14	0,13	12,75	183,39	183,39	183,39	196,14	0,00	1,00
00:10	0,420	0,420	0,55%	99,45%	0,151	7,55	0,07	65,29	64,93	2,0	196,14	261,07	0,13	12,75	183,39	248,32	215,86	228,61	32,47	1,35
00:20	0,861	0,861	1,13%	98,87%	0,245	12,25	0,12	105,94	104,74	2,0	196,14	300,88	0,12	11,77	184,37	289,11	236,74	248,51	52,37	1,57
00:30	1,351	1,351	1,78%	98,22%	0,319	15,95	0,16	137,94	135,49	2,0	196,14	331,63	0,11	10,79	185,35	320,84	253,10	263,88	67,74	1,73
00:45	2,120	2,120	2,79%	97,21%	0,400	20,00	0,20	172,96	168,14	2,0	196,14	364,28	0,12	11,77	184,37	352,51	268,44	280,21	84,07	1,91
01:00	2,920	2,920	3,84%	96,16%	0,450	22,50	0,22	194,58	187,11	2,0	196,14	383,25	0,10	9,81	186,33	373,44	279,89	289,69	93,55	2,00
01:15	3,740	3,740	4,92%	95,08%	0,478	23,90	0,23	206,69	196,52	2,0	196,14	392,66	0,08	7,85	188,29	384,81	286,55	294,40	98,26	2,04
01:30	4,580	4,580	6,03%	93,97%	0,496	24,80	0,24	214,47	201,55	2,0	196,14	397,69	0,03	2,94	193,20	394,75	293,97	296,91	100,77	2,04
01:45	5,430	5,430	7,14%	92,86%	0,505	26,92	0,26	232,78	216,15	2,0	196,14	412,29	0,03	2,94	193,20	409,34	301,27	304,21	108,07	2,12
02:00	6,280	6,280	8,26%	91,74%	0,508	27,08	0,27	234,16	214,81	2,0	196,14	410,95	0,03	2,94	193,20	408,01	300,60	303,55	107,41	2,11
UWAGI:								skalowanie dynamometru:
		zam 414/90-100						0,5 mm=25kG				l=	76	mm
								1,0mm=53,3KG				A0=	0,001134	m^2

---

Sheet 2: wykresy

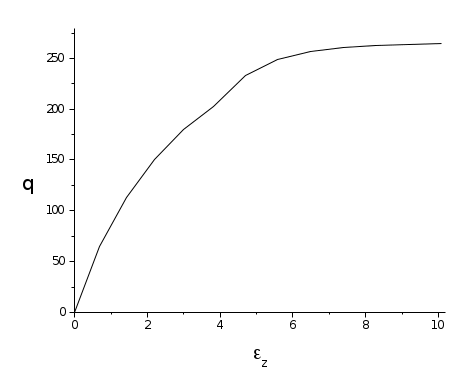

						s1-s3	e
						0,000	0,000
						0,697	64,409
						1,421	112,960
						2,199	150,130
						2,987	180,382
						3,816	202,963
						4,697	233,704
						5,566	248,551
						6,474	256,508
						7,375	260,867
						8,263	262,595
						9,178	263,745
						10,086	264,838

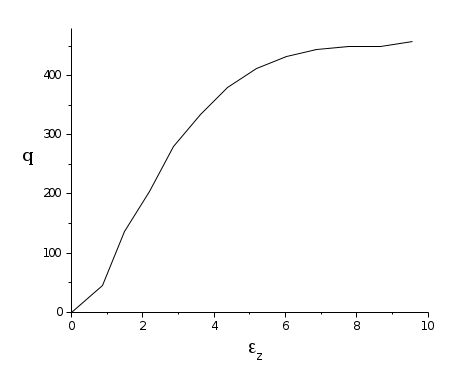

						s1-s3	e
						0,000	0,000
						0,857	45,014
						1,493	136,730
						2,184	203,445
						2,868	279,828
						3,618	333,645
						4,382	379,045
						5,184	411,701
						6,026	431,002
						6,868	443,550
						7,763	449,699
						8,671	449,395
						9,553	456,898

---

Sheet 3: skrzynka

---

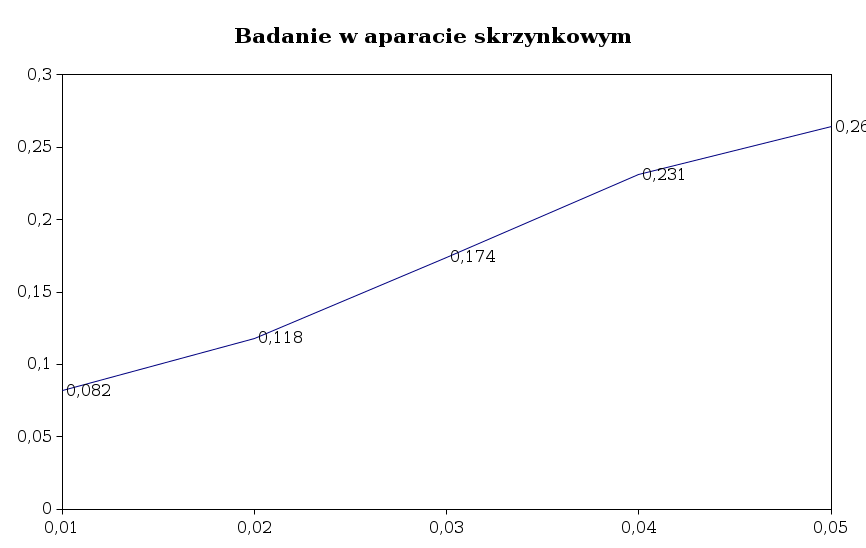

Sheet 4: skrzynka1

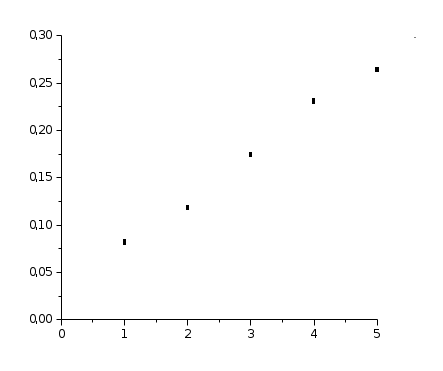

su	Cu	Cu
kN/cm^2	[mm]	[kN]
0,01	0,175	0,082
0,02	0,25	0,118
0,03	0,37	0,174
0,04	0,49	0,231
0,05	0,56	0,264
