Sheet 1: Arkusz1

			E2			P			q		u								R kola
																		srodek kola
czas	czujnik odkształ	Dl	e=Dl/l	1-e	czujnik dynamometru			P/A0	s1-s3=(1-e)(P/A0)	s3		s1	ciśnienie w porach		s3`	s1`	0,5*(s1`+s3`)	0,5*(s1+s3)	0,5*(s1-s3)	s1`/s3`
					odczyt	poprawione							odczyt
	mm	mm	%		mm	kG	kN	kPa	kPa	kG/cm^2	kPa	kPa	KG/cm^2	kPa	kPa	kPa	kPa	kPa	kPa
00:00	0,000	0,000	0,00%	100,00%	0,000	0,00	0,00	0,00	0,00	0,5	49,04	49,04	0,07	6,86	42,17	42,17	42,17	49,04	0,00	1,00
00:15	0,530	0,530	0,70%	99,30%	0,150	7,50	0,07	64,86	64,41	0,5	49,04	113,44	0,08	7,85	41,19	105,60	73,39	81,24	32,20	2,56
00:30	1,080	1,080	1,42%	98,58%	0,265	13,25	0,13	114,59	112,96	0,5	49,04	161,99	0,10	9,81	39,23	152,19	95,71	105,51	56,48	3,88
00:45	1,671	1,671	2,20%	97,80%	0,355	17,75	0,17	153,50	150,13	0,5	49,04	199,16	0,13	12,75	36,29	186,42	111,35	124,10	75,06	5,14
01:00	2,270	2,270	2,99%	97,01%	0,430	21,50	0,21	185,94	180,38	0,5	49,04	229,42	0,13	12,75	36,29	216,67	126,48	139,23	90,19	5,97
01:15	2,900	2,900	3,82%	96,18%	0,488	24,40	0,24	211,01	202,96	0,5	49,04	252,00	0,15	14,71	34,32	237,29	135,81	150,52	101,48	6,91
01:30	3,570	3,570	4,70%	95,30%	0,532	28,36	0,28	245,22	233,70	0,5	49,04	282,74	0,14	13,73	35,31	269,01	152,16	165,89	116,85	7,62
01:45	4,230	4,230	5,57%	94,43%	0,571	30,43	0,30	263,20	248,55	0,5	49,04	297,59	0,15	14,71	34,32	282,88	158,60	173,31	124,28	8,24
02:00	4,920	4,920	6,47%	93,53%	0,595	31,71	0,31	274,26	256,51	0,5	49,04	305,54	0,14	13,73	35,31	291,81	163,56	177,29	128,25	8,27
02:15	5,605	5,605	7,38%	92,63%	0,611	32,57	0,32	281,64	260,87	0,5	49,04	309,90	0,12	11,77	37,27	298,13	167,70	179,47	130,43	8,00
02:30	6,280	6,280	8,26%	91,74%	0,621	33,10	0,32	286,25	262,59	0,5	49,04	311,63	0,09	8,83	40,21	302,80	171,51	180,33	131,30	7,53
02:45	6,975	6,975	9,18%	90,82%	0,630	33,58	0,33	290,40	263,74	0,5	49,04	312,78	0,09	8,83	40,21	303,95	172,08	180,91	131,87	7,56
03:00	7,665	7,665	10,09%	89,91%	0,639	34,06	0,33	294,54	264,84	0,5	49,04	313,87	0,08	7,85	41,19	306,03	173,61	181,45	132,42	7,43
0	0,000	0,000	0,00%	100,00%	0,000	0,00	0,00	0,00	0,00	2,0	196,14	196,14	0,31	30,40	165,74	165,74	165,74	196,14	0,00	1,00
00:15	0,651	0,651	0,86%	99,14%	0,105	5,25	0,05	45,40	45,01	2,0	196,14	241,15	0,31	30,40	165,74	210,75	188,25	218,65	22,51	1,27
00:30	1,135	1,135	1,49%	98,51%	0,321	16,05	0,16	138,80	136,73	2,0	196,14	332,87	0,39	38,25	157,89	294,62	226,26	264,50	68,36	1,87
00:45	1,660	1,660	2,18%	97,82%	0,481	24,05	0,24	207,99	203,45	2,0	196,14	399,59	0,46	45,11	151,03	354,47	252,75	297,86	101,72	2,35
01:00	2,180	2,180	2,87%	97,13%	0,625	33,31	0,33	288,09	279,83	2,0	196,14	475,97	0,54	52,96	143,18	423,01	283,10	336,05	139,91	2,95
01:15	2,750	2,750	3,62%	96,38%	0,751	40,03	0,39	346,17	333,64	2,0	196,14	529,78	0,60	58,84	137,30	470,94	304,12	362,96	166,82	3,43
01:30	3,330	3,330	4,38%	95,62%	0,860	45,84	0,45	396,41	379,04	2,0	196,14	575,18	0,64	62,76	133,38	512,42	322,90	385,66	189,52	3,84
01:45	3,940	3,940	5,18%	94,82%	0,942	50,21	0,49	434,21	411,70	2,0	196,14	607,84	0,66	64,73	131,41	543,11	337,26	401,99	205,85	4,13
02:00	4,580	4,580	6,03%	93,97%	0,995	53,03	0,52	458,64	431,00	2,0	196,14	627,14	0,64	62,76	133,38	564,38	348,88	411,64	215,50	4,23
02:15	5,220	5,220	6,87%	93,13%	1,055	55,07	0,54	476,26	443,55	2,0	196,14	639,69	0,61	59,82	136,32	579,87	358,09	417,92	221,78	4,25
02:30	5,900	5,900	7,76%	92,24%	1,080	56,38	0,55	487,55	449,70	2,0	196,14	645,84	0,59	57,86	138,28	587,98	363,13	420,99	224,85	4,25
02:45	6,590	6,590	8,67%	91,33%	1,090	56,90	0,56	492,06	449,40	2,0	196,14	645,54	0,55	53,94	142,20	591,60	366,90	420,84	224,70	4,16
03:00	7,260	7,260	9,55%	90,45%	1,119	58,41	0,57	505,15	456,90	2,0	196,14	653,04	0,54	52,96	143,18	600,08	371,63	424,59	228,45	4,19
UWAGI:
								skalowanie dynamometru:				l=	76	mm
	zam 414/90-100							0,5 mm=25kG				A0=	0,001134	m^2
	"2"							1,0mm=53,3KG
								1,5mm=78,3kG

---

Sheet 2: wykresy

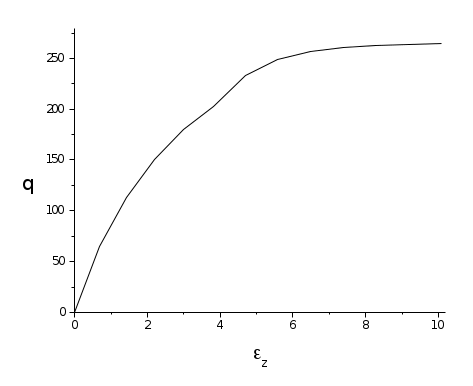

						s1-s3	e
						0,000	0,000
						0,697	64,409
						1,421	112,960
						2,199	150,130
						2,987	180,382
						3,816	202,963
						4,697	233,704
						5,566	248,551
						6,474	256,508
						7,375	260,867
						8,263	262,595
						9,178	263,745
						10,086	264,838

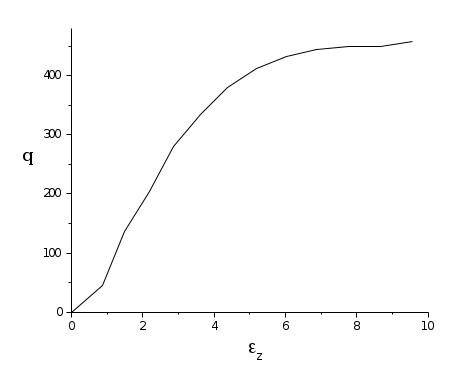

						s1-s3	e
						0,000	0,000
						0,857	45,014
						1,493	136,730
						2,184	203,445
						2,868	279,828
						3,618	333,645
						4,382	379,045
						5,184	411,701
						6,026	431,002
						6,868	443,550
						7,763	449,699
						8,671	449,395
						9,553	456,898

---

Sheet 3: skrzynka

---

Sheet 4: skrzynka1

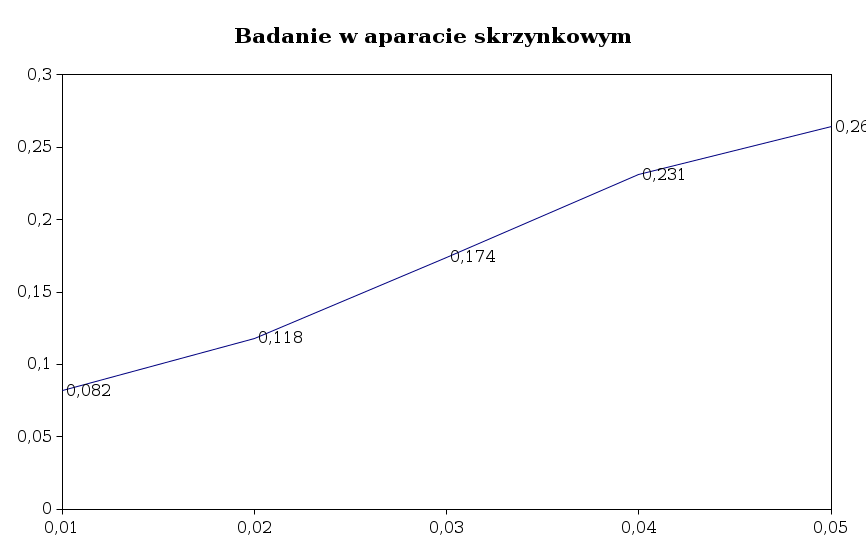

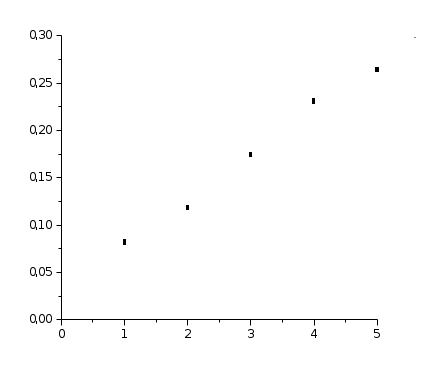

su	Cu	Cu
kN/cm^2	[mm]	[kN]
0,01	0,175	0,082
0,02	0,25	0,118
0,03	0,37	0,174
0,04	0,49	0,231
0,05	0,56	0,264
