LAB56 57

Overview

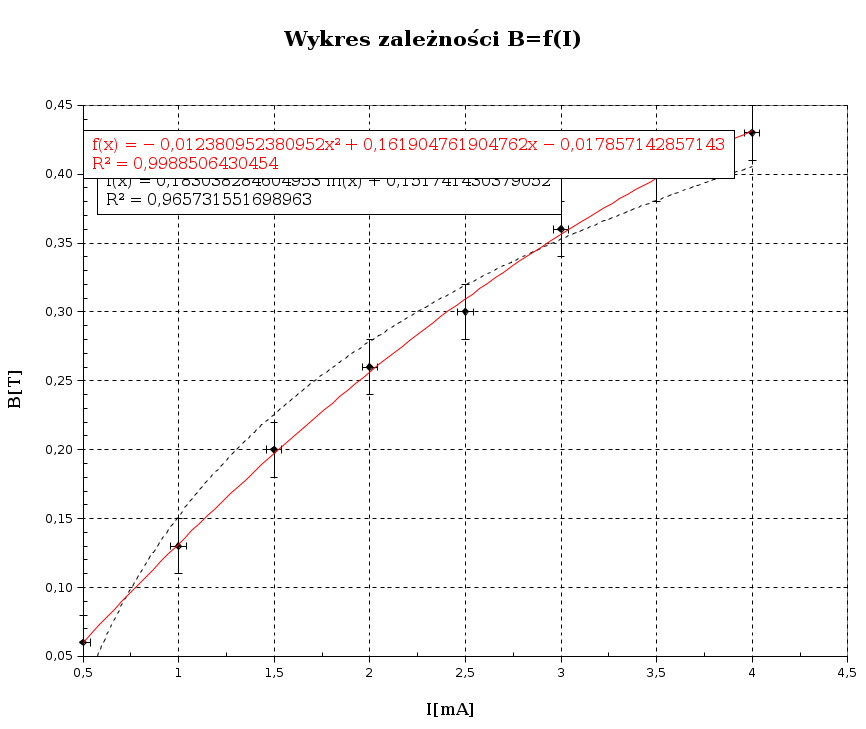

						Tabela 4.
Zesatawienie wyników pomiarów i b³êdów do wykresu zale¿noœci
B=f(I)

I			B		
[mA]		[mA]	[T]		
0,5	7,5%	0,04	0,06	22%	0,01
1	3,8%	0,04	0,13	13%	0,02
1,5	2,5%	0,04	0,20	9%	0,02
2	1,9%	0,04	0,26	8%	0,02
2,5	1,5%	0,04	0,30	7%	0,02
3	1,3%	0,04	0,36	6%	0,02
3,5	1,0%	0,04	0,40	6%	0,02
4	1,0%	0,04	0,43	5%	0,02

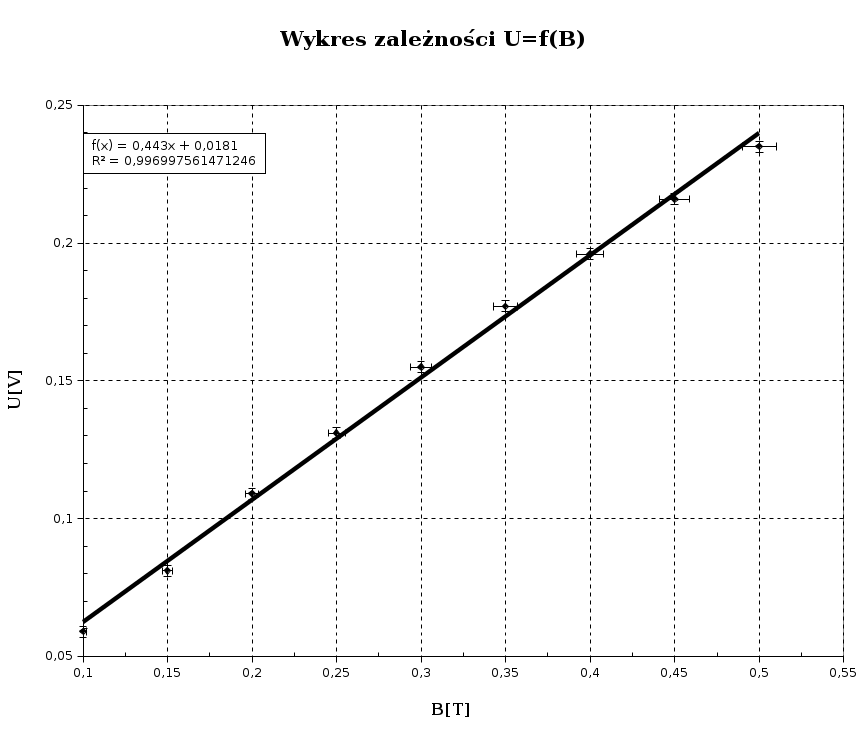

						Tabela 5.
Zesatawienie wyników pomiarów i b³êdów do wykresu zale¿noœci
U=f(B)

B			U		
[T]	[%]	[T]	[V]	[%]	[V]
0,1		0,002	0,059	1,7%	0,001
0,15		0,003	0,081	1,2%	0,001
0,2		0,004	0,109	0,9%	0,001
0,25		0,005	0,131	0,8%	0,001
0,3	2%	0,006	0,155	0,7%	0,001
0,35		0,007	0,177	0,6%	0,001
0,4		0,008	0,196	0,5%	0,001
0,45		0,009	0,216	0,5%	0,001
0,5		0,010	0,235	0,4%	0,001

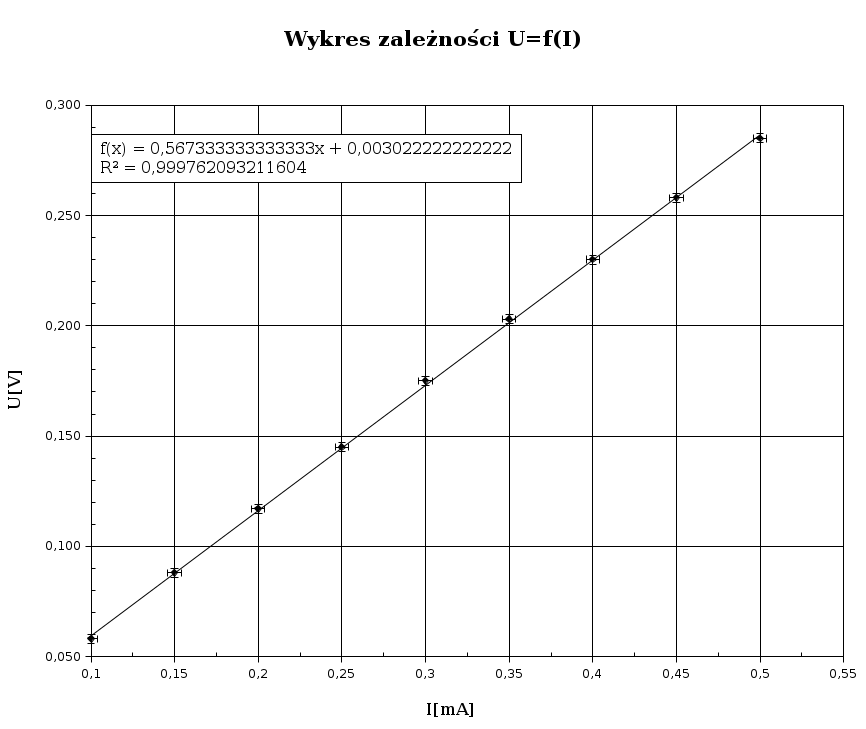

						Tabela 6.
Zesatawienie wyników pomiarów i b³êdów do wykresu zale¿noœci
U=f(I)

I			U		
[mA]	[%]	[mA]	[V]	[%]	[V]
0,1	4,0%	0,004	0,058	2,0%	0,001
0,15	2,5%	0,004	0,088	1,0%	0,001
0,2	2,0%	0,004	0,117	1,0%	0,001
0,25	1,5%	0,004	0,145	1,0%	0,001
0,3	1,0%	0,003	0,175	1,0%	0,002
0,35	1,0%	0,004	0,203	0,5%	0,001
0,4	1,0%	0,004	0,230	0,5%	0,001
0,45	1,0%	0,005	0,258	0,4%	0,001
0,5	1,0%	0,005	0,285	0,4%	0,001
