Overview

ćw 15 a
Cw 15 b
ćw 15 c
ćw 15 d
ćw 15 e

---

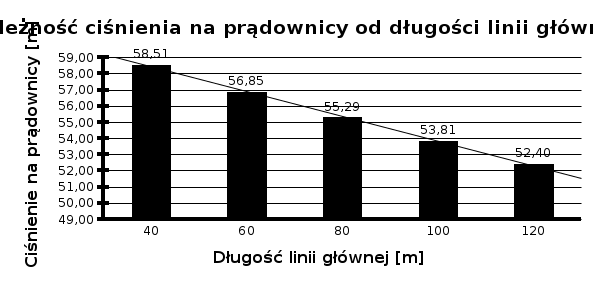

Sheet 1: ćw 15 a

typ pompy	Igl [m]	Ig [m]	Qp [l/s]	Hp [m]	Qpr [l/s]	Hpr [m]	Hwzl [m]	Lmax [m]
A16/8	40	40	25,93	68,09	3,29	58,51	28,33	37,77
	60	40	25,93	69,59	3,24	56,85	27,93	37,24
	80	40	25,93	70,95	3,20	55,29	27,55	36,73
	100	40	25,93	72,26	3,15	53,81	27,18	36,24
	120	40	25,93	73,51	3,11	52,40	26,81	35,75

---

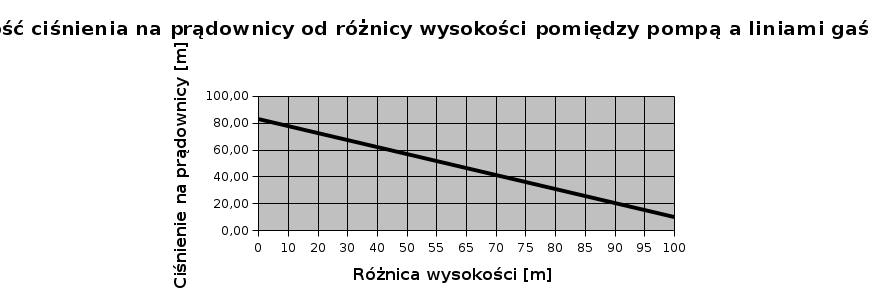

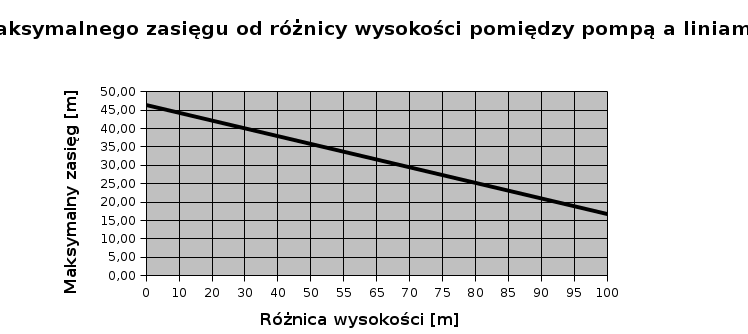

Sheet 2: Cw 15 b

		l.p.	Różn.wys.[m]	Qp [l/s]	Hp [m]	Qpr [l/s]	Hpr [m]	Hwzl [m]	Lmax [m]
		1	0	8,12	100,24	4,06	89,08	33,97	45,30
		2	10	7,77	101,89	3,89	81,66	32,83	43,78
		3	20	7,41	103,53	3,70	74,24	31,56	42,09
		4	30	7,03	105,18	3,51	66,81	30,14	40,19
		5	40	6,63	106,83	3,31	59,39	28,53	38,04
		6	50	6,20	108,47	3,10	51,96	26,70	35,60
		7	55	5,97	109,30	2,99	48,25	25,68	34,25
		8	65	5,49	110,94	2,75	40,83	23,42	31,22
		9	70	5,24	111,77	2,62	37,12	22,15	29,53
		10	75	4,97	112,59	2,48	33,41	20,77	27,69
		11	80	4,69	113,41	2,34	29,69	19,27	25,70
		12	85	4,38	114,24	2,19	25,98	17,64	23,52
		13	90	4,06	115,06	2,03	22,27	15,84	21,13
		14	95	3,70	115,88	1,85	18,56	13,87	18,49
		15	100	3,31	116,71	1,66	14,85	11,69	15,58

---

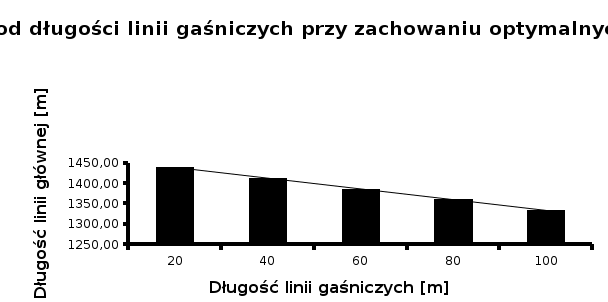

Sheet 3: ćw 15 c

Lp	Ig [m]	Igl [m]	Qp [l/s]	Hp [m]	Qpr [l/s]	Hpr [m]	Hwzl [m]	Lmax [m]
1	20	1439,88	6,17	58,02	3,09	51,55	26,59	35,45
2	40	1413,14	6,17	56,99	3,09	51,55	26,59	35,45
3	60	1386,41	6,17	55,96	3,09	51,55	26,59	35,45
4	80	1359,68	6,17	54,93	3,09	51,55	26,59	35,45
5	100	1332,95	6,17	53,90	3,09	51,55	26,59	35,45

---

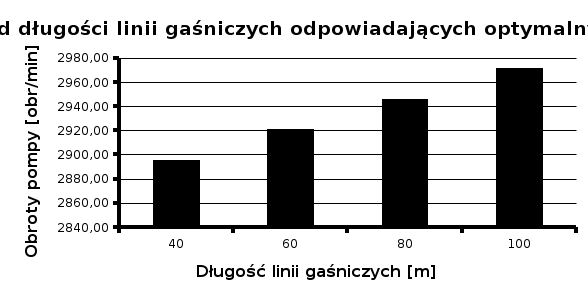

Sheet 4: ćw 15 d

Lp	Ig [m]	n [obr/min]	Qp [l/s]	Hp [m]
1	20	b.d.	6,17	56,98
2	40	2895,26	6,17	58,01
3	60	2920,83	6,17	59,04
4	80	2946,18	6,17	60,07
5	100	2971,31	6,17	61,10

---

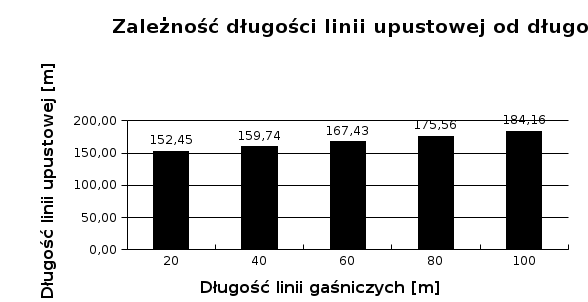

Sheet 5: ćw 15 e

Lp	Ig [m]	Iu [m]	Qu [l/s]	Qp [l/s]	Hp [m]	Qpr [l/s]
1	20	152,45	11,40	14,49	56,98	3,09
2	40	159,74	11,28	14,37	58,01	3,09
3	60	167,43	11,16	14,25	59,04	3,09
4	80	175,56	11,04	14,13	60,07	3,09
5	100	184,16	10,92	14,01	61,10	3,09
