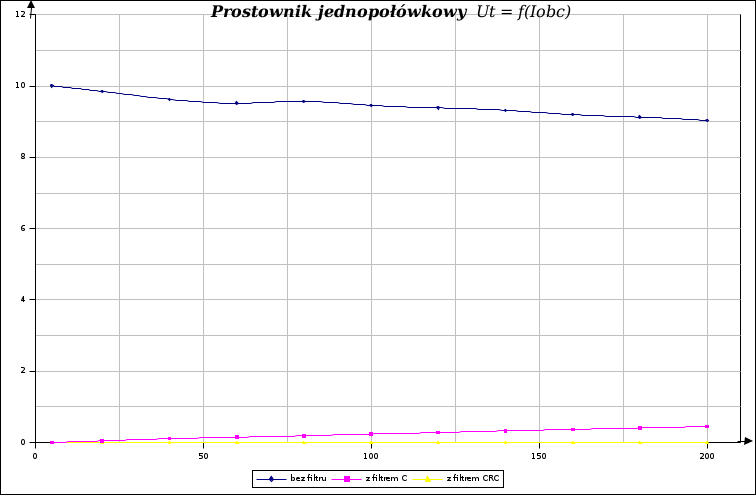

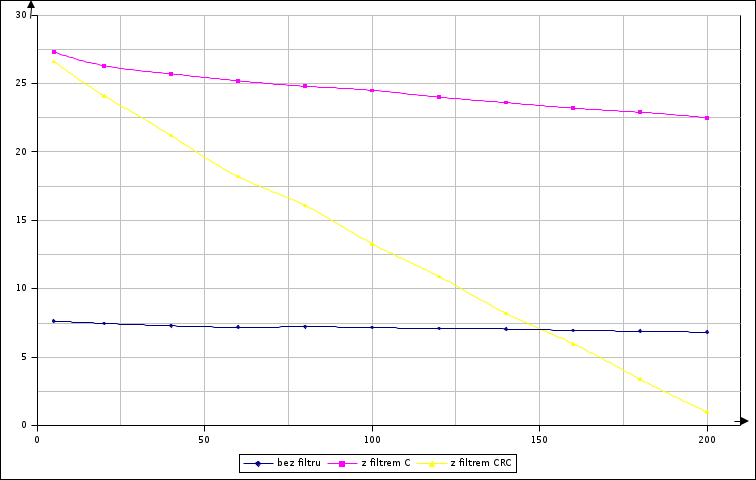

Prostownik jednopołówkowy | |||||||
bez filtru | z filtrem C | z filtrem CRC | |||||
L.p | Iobc | Uobc | Ut | Uobc | Ut | Uobc | Ut |
[mA] | [V] | [V] | [V] | [V] | [V] | [V] | |
1. | 5 | 7,64 | 10,01 | 27,3 | 0 | 26,6 | 0 |
2. | 20 | 7,48 | 9,85 | 26,3 | 0,05 | 24,1 | 0 |
3. | 40 | 7,3 | 9,63 | 25,7 | 0,11 | 21,2 | 0 |
4. | 60 | 7,2 | 9,52 | 25,2 | 0,15 | 18,2 | 0 |
5. | 80 | 7,23 | 9,57 | 24,8 | 0,19 | 16,1 | 0 |
6. | 100 | 7,18 | 9,46 | 24,5 | 0,24 | 13,3 | 0 |
7. | 120 | 7,1 | 9,39 | 24 | 0,28 | 10,9 | 0 |
8. | 140 | 7,07 | 9,32 | 23,6 | 0,33 | 8,2 | 0 |
9. | 160 | 6,96 | 9,2 | 23,2 | 0,37 | 6 | 0 |
10. | 180 | 6,91 | 9,13 | 22,9 | 0,41 | 3,4 | 0 |
11. | 200 | 6,83 | 9,04 | 22,5 | 0,45 | 1 | 0 |
Prostownik dwupołówkowy symetryczny | |||||||
bez filtru | z filtrem C | z filtrem CRC | |||||
L.p | Iobc | Uobc | Ut | Uobc | Ut | Uobc | Ut |
[mA] | [V] | [V] | [V] | [V] | [V] | [V] | |
1. | 5 | 15,2 | 9,65 | 27,4 | 0,01 | 25 | 0 |
2. | 20 | 15 | 9,55 | 26,7 | 0,05 | 19,8 | 0 |
3. | 40 | 14,3 | 9,32 | 26,2 | 0,08 | 15,2 | 0,01 |
4. | 60 | 14,2 | 9,14 | 25,8 | 0,09 | 10,5 | 0,03 |
5. | 80 | 14,1 | 9,2 | 25,4 | 0,12 | 8,4 | 0,03 |
6. | 100 | 14,1 | 9,2 | 25,3 | 0,14 | 5 | 0,03 |
7. | 120 | 14,1 | 9,14 | 24,8 | 0,18 | 2,4 | 0,03 |
8. | 140 | 13,6 | 9,11 | 24,6 | 0,19 | 0,2 | 0,01 |
9. | 160 | 13,3 | 9,08 | 24,4 | 0,2 | ||
10. | 180 | 13,2 | 9,04 | 24,2 | 0,21 | ||
11. | 200 | 13,1 | 8,94 | 24 | 0,23 |

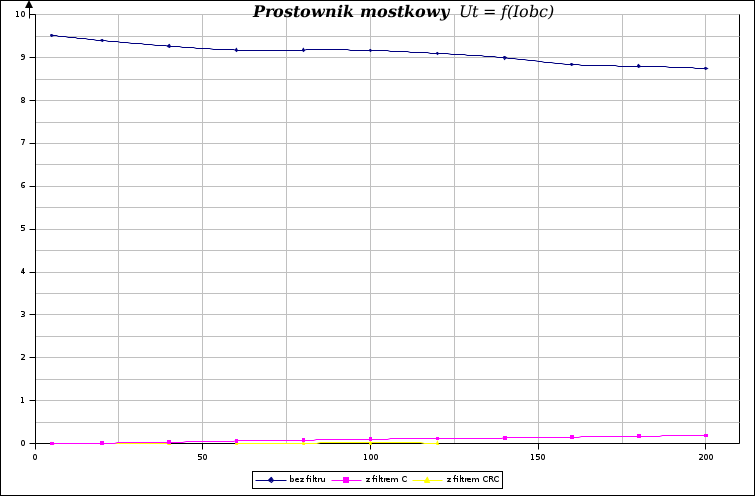

Prostownik mostkowy | ||||||||||
bez filtru | z filtrem C | z filtrem CRC | ||||||||
L.p | Iobc | Uobc | Ut | Uobc | Ut | Uobc | Ut | |||
[mA] | [V] | [V] | [V] | [V] | [V] | [V] | ||||
1. | 5 | 14,7 | 9,52 | 26,7 | 0 | 24,4 | 0 | |||
2. | 20 | 14,4 | 9,4 | 26 | 0,01 | 19,1 | 0 | |||
3. | 40 | 14,1 | 9,27 | 25,4 | 0,03 | 13,5 | 0 | |||
4. | 60 | 13,9 | 9,18 | 24,8 | 0,06 | 9,8 | 0 | |||
5. | 80 | 13,9 | 9,18 | 24,7 | 0,08 | 7,1 | 0,01 | |||
6. | 100 | 13,9 | 9,17 | 24,4 | 0,1 | 3,3 | 0,02 | |||
7. | 120 | 13,7 | 9,1 | 24 | 0,12 | 1,3 | 0,02 | |||
8. | 140 | 13,6 | 9 | 23,9 | 0,13 | 0,2 | 0,02 | |||
9. | 160 | 13,4 | 8,84 | 23,7 | 0,15 | |||||
10. | 180 | 13,2 | 8,8 | 23,5 | 0,17 | |||||
11. | 200 | 12,6 | 8,75 | 23,3 | 0,19 | |||||

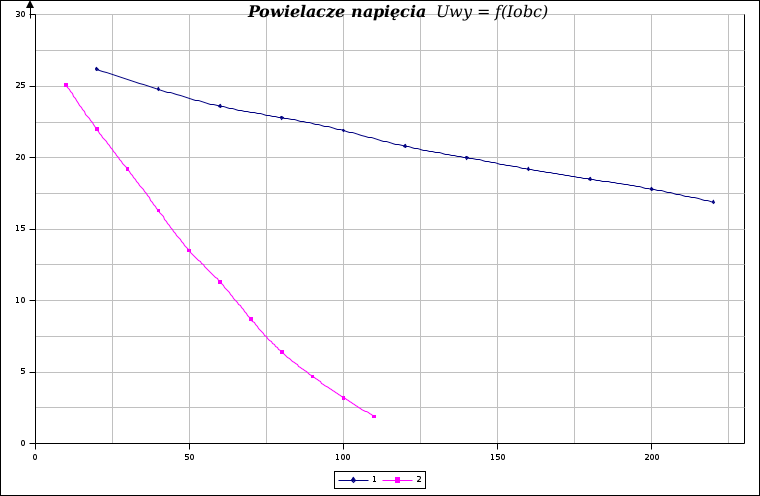

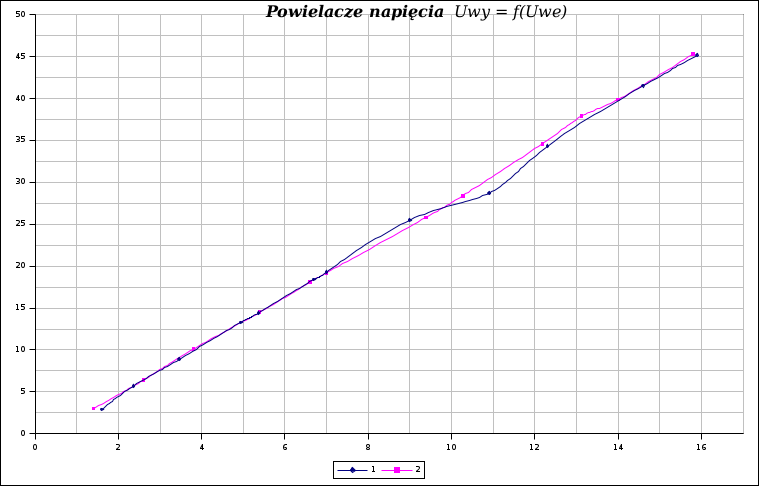

Powielacze napięcia Uwy=f(Uwe) / Robc = Ą | Powielacze napięcia Uwy=f(Iobc) / Uwe =9,9V | |||||||||
1 | 2 | 1 | 2 | |||||||
L.p. | Uwe | Uwy | Uwe | Uwy | L.p. | Iobc | Uwy | Iobc | Uwy | |
[V] | [V] | [V] | [V] | [mA] | [V] | [mA] | [V] | |||
1. | 1,6 | 2,9 | 1,4 | 3 | 1. | 20 | 26,2 | 10 | 25,1 | |
2. | 2,36 | 5,7 | 2,6 | 6,4 | 2. | 40 | 24,8 | 20 | 22 | |
3. | 3,46 | 8,9 | 3,8 | 10,1 | 3. | 60 | 23,6 | 30 | 19,2 | |
4. | 4,94 | 13,3 | 5,39 | 14,5 | 4. | 80 | 22,8 | 40 | 16,3 | |
5. | 5,36 | 14,4 | 6,6 | 18,1 | 5. | 100 | 21,9 | 50 | 13,5 | |
6. | 6,69 | 18,4 | 7 | 19,2 | 6. | 120 | 20,8 | 60 | 11,3 | |
7. | 7 | 19,3 | 9,38 | 25,8 | 7. | 140 | 20 | 70 | 8,7 | |
8. | 9 | 25,5 | 10,27 | 28,4 | 8. | 160 | 19,2 | 80 | 6,4 | |
9. | 10,9 | 28,7 | 12,18 | 34,6 | 9. | 180 | 18,5 | 90 | 4,7 | |
10. | 12,3 | 34,3 | 13,12 | 37,9 | 10. | 200 | 17,8 | 100 | 3,2 | |
11. | 14,6 | 41,5 | 14 | 39,9 | 11. | 220 | 16,9 | 110 | 1,9 | |
12. | 15,9 | 45,18 | 15,8 | 45,3 |
Prostownik mostkowy | |||||||
bez filtru | z filtrem C | z filtrem CRC | |||||
L.p | Iobc | Uobc | Ut | Uobc | Ut | Uobc | Ut |
[mA] | [V] | [V] | [V] | [V] | [V] | [V] | |
1. | 5 | 14,7 | 9,52 | 26,7 | 0 | 24,4 | 0 |
2. | 20 | 14,4 | 9,4 | 26 | 0,01 | 19,1 | 0 |
3. | 40 | 14,1 | 9,27 | 25,4 | 0,03 | 13,5 | 0 |
4. | 60 | 13,9 | 9,18 | 24,8 | 0,06 | 9,8 | 0 |
5. | 80 | 13,9 | 9,18 | 24,7 | 0,08 | 7,1 | 0,01 |
6. | 100 | 13,9 | 9,17 | 24,4 | 0,1 | 3,3 | 0,02 |
7. | 120 | 13,7 | 9,1 | 24 | 0,12 | 1,3 | 0,01 |
8. | 140 | 13,6 | 9 | 23,9 | 0,13 | 0,2 | |
9. | 160 | 13,4 | 8,84 | 23,7 | 0,15 | ||
10. | 180 | 13,2 | 8,8 | 23,5 | 0,17 | ||
11. | 200 | 12,6 | 8,75 | 23,3 | 0,19 |
