Kalkulator do sprawka PCM 30
Linki:
1.a. Pomiar zegara 2 MHz
1.b. Pomiar zegara 4 kHZ
2. Pomiar tłumienności skutecznej dla wszystkich kanałów dla f = 1 kHz, poziom wej. –10 dB.
3. Pomiar szumów tła dla wszystkich kanałów
4. Pomiar charakterystyki tłumienności skutecznej w funkcji częstotliwości (200..3400 Hz) dla wybranych kanałów, poziom wejściowy –10 dB
5. Pomiar charakterystyki tłumienności skutecznej w funkcji poziomu sygnału wejściowego dla wybranych kanałów przy f = 1 kHz.
1.a. Pomiar zegara 2 MHz
Lp.	1	2	3	4	5	Średnia	Odchyłka od wymaganej wartości 2048 kHz
f [kHz]	2069,5	2048,0	2058,2	2065,2	2067,3	2061,6
Błąd bezwzg.	1,05%	0,00%	0,50%	0,84%	0,94%	0,67%
1.b. Pomiar zegara 4 kHZ
Lp.	1	2	3	4	5	6	7	Średnia	Uszkodzenie zegara !
f [kHz]	210,1	233,3	233,6	211,3	212,2	24,9	78,4	172,0
Błąd bezwzg.
2. Pomiar tłumienności skutecznej dla wszystkich kanałów dla f = 1 kHz, poziom wej. –10 dB.									Wzmocności !!!!!!!!
Kanał	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
N [dB]	7	7	7	7	7	*	7	7	7	7	7	7	7	7	7	7	7	7	7	7	*	7	7	7	7	7	7	7	7	7
A [dB]	-17	-17	-17	-17	-17	*	-17	-17	-17	-17	-17	-17	-17	-17	-17	-17	-17	-17	-17	-17	*	-17	-17	-17	-17	-17	-17	-17	-17	-17
3. Pomiar szumów tła dla wszystkich kanałów
Kanał	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
Nsz [dB]	-60	-62	-60	-63	-60	-51	-62	-59	-62	-61	-60	-60	-61	-62	-62	-63	-59	-62	-62	-59	-52	-61	-61	-59	-60	-59	-59	-59	-59	-61
4. Pomiar charakterystyki tłumienności skutecznej w funkcji częstotliwości (200..3400 Hz) dla wybranych kanałów, poziom wejściowy Nwe = –10 dB

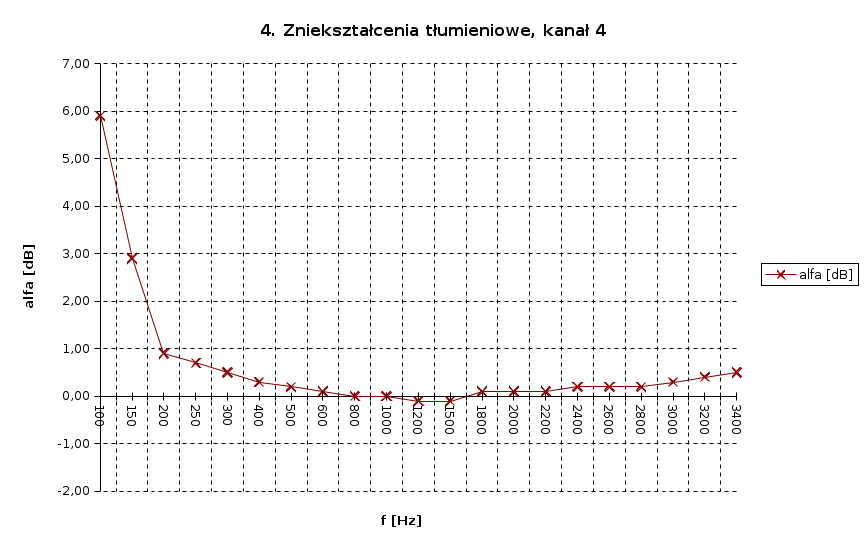

Kanał 4
f [Hz]	100	150	200	250	300	400	500	600	800	AMBiegaj: A f0 = 1000 Hz alfa = A - A f0 1000	1200	1500	1800	2000	2200	2400	2600	2800	3000	3200	3400
N wy [dB]	1,0	4,0	6,0	6,2	6,4	6,6	6,7	6,8	6,9	6,9	7,0	7,0	6,8	6,8	6,8	6,7	6,7	6,7	6,6	6,5	6,4
AMBiegaj: Tłum. Skut. A [dB]	-11,0	-14,0	-16,0	-16,2	-16,4	-16,6	-16,7	-16,8	-16,9	-16,9	-17,0	-17,0	-16,8	-16,8	-16,8	-16,7	-16,7	-16,7	-16,6	-16,5	-16,4
AMBiegaj: Zniekształcenia tłumieniowe alfa [dB]	5,90	2,90	0,90	0,70	0,50	0,30	0,20	0,10	0,00	0,00	-0,10	-0,10	0,10	0,10	0,10	0,20	0,20	0,20	0,30	0,40	0,50

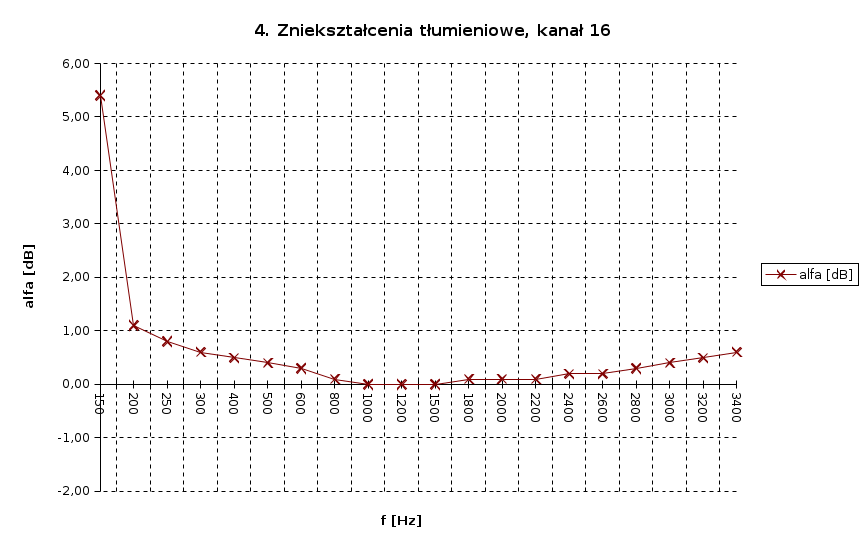

Kanał 16
f [Hz]	150	200	250	300	400	500	600	800	AMBiegaj: A f0 = 1000 Hz alfa = A - A f0 1000	1200	1500	1800	2000	2200	2400	2600	2800	3000	3200	3400
N wy [dB]	1,5	5,8	6,1	6,3	6,4	6,5	6,6	6,8	6,9	6,9	6,9	6,8	6,8	6,8	6,7	6,7	6,6	6,5	6,4	6,3
AMBiegaj: Tłum skut. {Pwej-Pwyj} A [dB]	-11,5	-15,8	-16,1	-16,3	-16,4	-16,5	-16,6	-16,8	-16,9	-16,9	-16,9	-16,8	-16,8	-16,8	-16,7	-16,7	-16,6	-16,5	-16,4	-16,3
AMBiegaj: Zniekształcenia tłumieniowe alfa [dB]	5,40	1,10	0,80	0,60	0,50	0,40	0,30	0,10	0,00	0,00	0,00	0,10	0,10	0,10	0,20	0,20	0,30	0,40	0,50	0,60
5. Pomiar charakterystyki tłumienności skutecznej w funkcji poziomu sygnału wejściowego dla wybranych kanałów przy f = 1 kHz.																				Wzmocności !!!!!!!!
Kanał 4
Nwe [dB]	-3,0	-5,0	-6,0	-10,0	-12,0	-15,0	-20,0	-25,0	-27,0	-30,0	-32,0	-34,0	-35,0	-40,0	-42,0	-45,0	-50,0	-52,0	-55,0
Nwy [dB]	9,0	8,8	8,6	7,0	5,0	2,0	-3,0	-8,0	-10,0	-13,0	-15,0	-17,5	-18,5	-23,0	-25,5	-28,5	-33,2	-35,0	-38,5
AMBiegaj: Właściwie wzmocność A4 [dB]	-12,0	-13,8	-14,6	-17,0	-17,0	-17,0	-17,0	-17,0	-17,0	-17,0	-17,0	-16,5	-16,5	-17,0	-16,5	-16,5	-16,8	-17,0	-16,5
Kanał 16
Nwe [dB]	-3,0	-5,0	-6,0	-10,0	-12,0	-15,0	-20,0	-25,0	-27,0	-30,0	-32,0	-34,0	-35,0	-40,0	-42,0	-45,0	-50,0	-52,0	-55,0
Nwy [dB]	9,0	8,8	8,4	7,0	5,0	2,0	-3,0	-8,0	-10,0	-13,2	-15,5	-17,5	-18,5	-23,4	-25,5	-25,5	-33,2	-35,0	-38,0
AMBiegaj: Właściwie wzmocność A16 [dB]	-12,0	-13,8	-14,4	-17,0	-17,0	-17,0	-17,0	-17,0	-17,0	-16,8	-16,5	-16,5	-16,5	-16,6	-16,5	-19,5	-16,8	-17,0	-17,0
6. Pomiar zniekształceń kwantyzacji dla wybranych kanałów w funkcji poziomu sygnału wejściowego, f = 1 kHz
Kanał 4
Nwe [dB]	-3,0	-5,0	-6,0	-10,0	-12,0	-15,0	-20,0	-25,0	-27,0	-30,0	-32,0	-34,0	-35,0	-40,0	-50,0
h [%]	25,1	20,0	16,9	3,2	3,3	3,3	3,4	3,5	3,5	3,6	3,8	bs	bs	bs	bs
