Overview

wzdłuż osi strumienia
w przekrojach kołowych

---

Sheet 1: wzdłuż osi strumienia

Nr. Serii	lp.	L [cm]	H1[mm]	H2[mm]	Hśr[mm]
1	1	4,2	350	-85	435
	2	8,2	165	40	125
	3	12,2	120	70	50
	4	16,2	104	82	22
	5	20,2	98	85	13
	6	24,2	96	86	10
	7	28,2	94	90	4
2	1	4,2	350	-86	436
	2	8,2	166	41	125
	3	12,2	120	71	49
	4	16,2	106	79	27
	5	20,2	100	82	18
	6	24,2	98	85	13
	7	28,2	94	89	5
	L [cm]	ΔH1[mm]	ΔH2[mm]	Hśr[mm]	v[m/s]
	4,2	435	436	435,5	24,934
	8,2	125	125	125	13,359
	12,2	50	49	49,5	8,406
	16,2	22	27	24,5	5,914
	20,2	13	18	15,5	4,704
	24,2	10	13	11,5	4,052
	28,2	4	5	4,5	2,535

---

Sheet 2: w przekrojach kołowych

Poziomo							Pionowo
Seria	L[cm]	L0[cm]	H1[mm]	H2[mm]	ΔH1[mm]		Seria	L[cm]	L0[cm]	H1[mm]	H2[mm]	ΔH2[mm]
1	8,55	-1,05	90	90	0		1	50,05	-1,05	91	88	3
	8,7	-0,9	92	88	4			50,2	-0,9	95	88	7
	8,85	-0,75	100	84	16			50,35	-0,75	105	79	26
	9	-0,6	128	65	63			50,5	-0,6	148	53	95
	9,15	-0,45	180	30	150			50,65	-0,45	221	5	216
	9,3	-0,3	270	-40	310			50,8	-0,3	310	-62	372
	9,45	-0,15	360	-92	452			50,95	-0,15	375	-103	478
	9,6	0	350	-85	435			51,1	0	380	-108	488
	9,75	0,15	300	-50	350			51,25	0,15	308	-50	358
	9,9	0,3	217	12	205			51,4	0,3	198	18	180
	10,05	0,45	150	50	100			51,55	0,45	130	60	70
	10,2	0,6	105	78	27			51,7	0,6	103	80	23
	10,35	0,75	95	85	10			51,85	0,75	93	88	5
	10,5	0,9	92	88	4			52	0,9	91	88	3
	10,65	1,05	90	90	0			52,15	1,05	90	90	0
2	8,55	-1,05	91	90	1		2	50,05	-1,05	91	89	2
	8,7	-0,9	93	87	6			50,2	-0,9	95	88	7
	8,85	-0,75	101	85	16			50,35	-0,75	105	79	26
	9	-0,6	130	70	60			50,5	-0,6	148	53	95
	9,15	-0,45	182	32	150			50,65	-0,45	221	6	215
	9,3	-0,3	270	-42	312			50,8	-0,3	310	-62	372
	9,45	-0,15	362	-92	454			50,95	-0,15	380	-103	483
	9,6	0	350	-85	435			51,1	0	385	-108	493
	9,75	0,15	301	-50	351			51,25	0,15	305	-55	360
	9,9	0,3	220	15	205			51,4	0,3	200	20	180
	10,05	0,45	152	50	102			51,55	0,45	135	60	75
	10,2	0,6	103	78	25			51,7	0,6	102	80	22
	10,35	0,75	93	85	8			51,85	0,75	93	89	4
	10,5	0,9	92	88	4			52	0,9	92	90	2
	10,65	1,05	90	85	5			52,15	1,05	91	90	1
Poziomo							Pionowo
pierścień	ΔH1[mm]	ΔH2[mm]	Hśr[mm]	v[m/s]			pierścień	ΔH1[mm]	ΔH2[mm]	Hśr[mm]	v[m/s]
7	0	1	0,5	0,84			7	3	2	2,5	1,89
6	4	6	5	2,67			6	7	7	7	3,16
5	16	16	16	4,78			5	26	26	26	6,09
4	63	60	61,5	9,37			4	95	95	95	11,65
3	150	150	150	14,63			3	216	215	215,5	17,54
2	310	312	311	21,07			2	372	372	372	23,04
1	452	454	453	25,43			1	478	483	480,5	26,19
0	435	435	435	24,92			0	488	493	490,5	26,46
1	350	351	350,5	22,37			1	358	360	359	22,64
2	205	205	205	17,11			2	180	180	180	16,03
3	100	102	101	12,01			3	70	75	72,5	10,17
4	27	25	26	6,09			4	23	22	22,5	5,67
5	10	8	9	3,58			5	5	4	4,5	2,53
6	4	4	4	2,39			6	3	2	2,5	1,89
7	0	5	2,5	1,89			7	0	1	0,5	0,84
pierścień	v[m/s] seria1	v[m/s] seria 2	vśr[m/s]				pierścień	v[m/s] seria1	v[m/s] seria 2	vśr[m/s]
0	-	24,92	24,92				0	-	26,46	26,46
1	22,37	25,43	23,90				1	22,64	26,19	24,41
2	17,11	21,07	19,09				2	16,03	23,04	19,54
3	12,01	14,63	13,32				3	10,17	17,54	13,86
4	6,09	9,37	7,73				4	5,67	11,65	8,66
5	3,58	4,78	4,18				5	2,53	6,09	4,31
6	2,39	2,67	2,53				6	1,89	3,16	2,53
7	1,89	0,84	1,37				7	0,84	1,89	1,37
					delta ri	0,0015	m

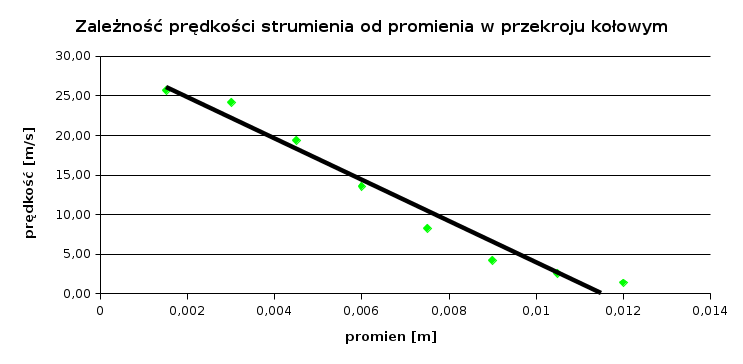

		pierścień	vśr[m/s] poziomo	vśr[m/s] pionowo	vśr[m/s]	r[m]	A[m2]	Q[m3/s]
		0	24,92	26,46	25,69	0,0015	0,00001414	0,000363197230513
		1	23,90	24,41	24,16	0,003	0,00002827	0,000683028164935
		2	19,09	19,54	19,31	0,0045	0,00004241	0,000819105325368
		3	13,32	13,86	13,59	0,006	0,00005655	0,000768420985796
		4	7,73	8,66	8,19	0,0075	0,00007069	0,000579192813278
		5	4,18	4,31	4,25	0,009	0,00008482	0,000360301470541
		6	2,53	2,53	2,53	0,0105	0,00009896	0,000250164131112
		7	1,37	1,37	1,37	0,012	0,00011310	0,000154606386248
