12.4.1 | ||||||||||||||

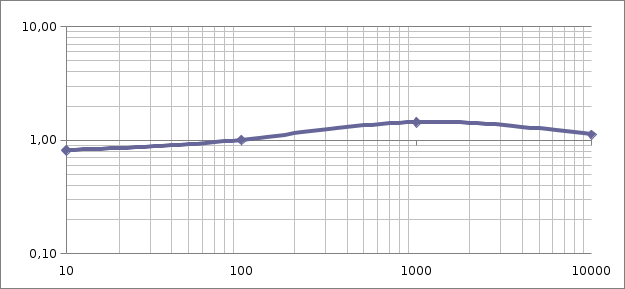

Tab. 12.1 | Tab.12.2 | |||||||||||||
R1 | Rx | deltaU | Su | R2 | Rx | deltaU | Su | |||||||
10 | 152,3 | 10 | 0,07 | 10 | 12,3 | 10 | 0,81 | |||||||
100 | 17 | 10 | 0,59 | 100 | 10 | 10 | 1,00 | |||||||
1000 | 6,6 | 10 | 1,52 | 1000 | 7 | 10 | 1,43 | |||||||
10000 | 25 | 10 | 0,40 | 10000 | 9 | 10 | 1,11 | |||||||
12.4.2 | ||||||||||||||
Rn = | 0,1 | |||||||||||||
R = | 10000 | Rx = | 0,03111 | |||||||||||
Rp = | 3111 | |||||||||||||
12.4.4 | ||||||||||||||
Urx = | 31,7 | Urn = | 99,7 | Rx = | 0,031795386158476 | |||||||||
k = | 0,32 | Rx = | 0,032 | |||||||||||
12.4.5 | ||||||||||||||
Tab. 12.4 | ||||||||||||||
I | 2 | 4 | 8 | 12 | 16 | 20 | ||||||||
U | 0,22 | 0,76 | 2,46 | 4,86 | 7,85 | 11,4 | ||||||||
R | 0,11 | 0,19 | 0,31 | 0,41 | 0,49 | 0,57 | ||||||||
12.4.7 | Co [nF] = | 154,5 | omega = | 10000 | ||||||||||

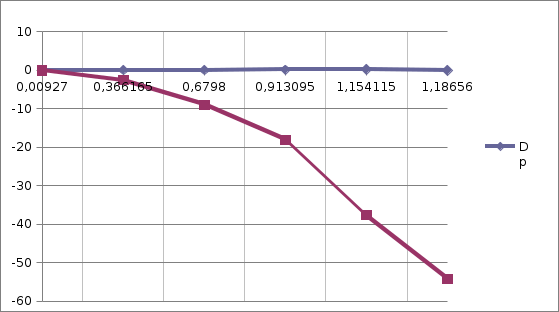

Tab. 12.5 | ||||||||||||||
Rd [kOhm] | 100 | 10 | 5 | 2 | 1 | 0,6 | ||||||||
Cx [nF] | 154,4 | 154,6 | 154,5 | 154,7 | 154,8 | 154,4 | ||||||||
Gx [uS] | 10,5 | 106 | 206 | 507 | 1008 | 1676 | ||||||||
Dp | 0,006796116504854 | 0,068608414239482 | 0,133333333333333 | 0,328155339805825 | 0,652427184466019 | 1,08478964401294 | ||||||||
deltaCx[%] | -0,064724919093848 | 0,064724919093848 | 0 | 0,129449838187695 | 0,194174757281561 | -0,064724919093848 | ||||||||
Tab. 12.6 | ||||||||||||||
Rd [Ohm] | 0 | 100 | 200 | 300 | 500 | 700 | ||||||||
Cx [nF] | 154,4 | 150,5 | 140,7 | 126,6 | 96,4 | 70,9 | ||||||||
Rx [Ohm] | 6 | 237 | 440 | 591 | 747 | 768 | ||||||||
Ds. | 0,00927 | 0,366165 | 0,6798 | 0,913095 | 1,154115 | 1,18656 | ||||||||
deltaCx[%] | -0,064724919093848 | -2,58899676375405 | -8,93203883495147 | -18,0582524271845 | -37,6051779935275 | -54,1100323624596 | ||||||||
12.4.10 | Lrzecz = | 9,36 | Lx2 = | 12,8 | Lx4 = | 9,8 | ||||||||
Lx2/Lrzecz = | 1,36752136752137 | Lx4/Lrzecz = | 1,04700854700855 | |||||||||||
12.4.11 | Co [nF] = | 155,48 | ||||||||||||
Tab. 12.7 | ||||||||||||||
Rd [kOhm} | 50 | 20 | 10 | 7 | 5 | 4 | ||||||||
Cx [nF] | 155,5 | 156,24 | 159,54 | 164,23 | 172,72 | 182,08 | ||||||||
deltaCx[%] | 0,012863390789819 | 0,488808850012876 | 2,61126833033188 | 5,62773347054284 | 11,0882428608181 | 17,1083097504502 | ||||||||
Rd [kOhm} | 4 | 5 | 7 | 10 | 20 | 50 | ||||||||
Cx [nF] | 182,08 | 172,72 | 164,23 | 159,54 | 156,24 | 155,5 | ||||||||
deltaCx[%] | 17,1083097504502 | 11,0882428608181 | 5,62773347054284 | 2,61126833033188 | 0,488808850012876 | 0,012863390789819 | ||||||||
R2=const | |||||||
R1=const | |||||||
